В данной статье мы подробно рассмотрим процесс изготовления чердачной лестницы с люком своими руками, что позволит вам не только сэкономить средства, но и создать функциональный элемент интерьера, идеально подходящий под ваши нужды. Мы представим различные варианты сборки раскладных конструкций, а также поделимся полезными советами и рекомендациями, которые помогут избежать распространенных ошибок. Кроме того, в статье будет представлено видео, наглядно демонстрирующее этапы работы, что сделает процесс более понятным и доступным для каждого.

Виды лестниц для доступа на чердак

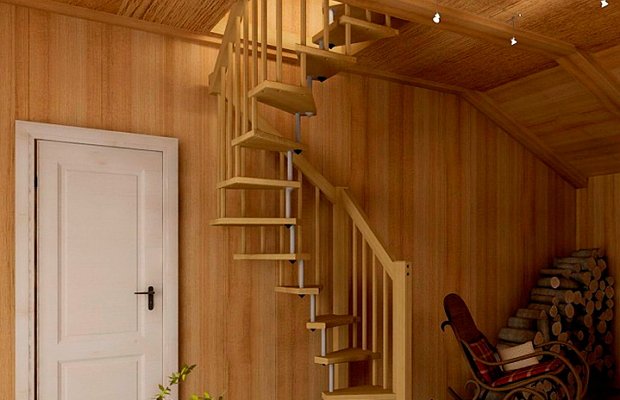

Для перемещения между этажами традиционно используются лестницы, и чердак или мансарда не являются исключением. Подъем в мансардные помещения можно интегрировать в единый лестничный комплекс, где нижнее перекрытие служит площадкой для следующего лестничного пролета. Доступ на чердак можно организовать двумя способами: через дверь с небольшой площадки, к которой ведут ступени с жилого этажа, или через люк, расположенный на верхнем перекрытии.

Теперь обратим внимание на конструкцию лестничного пролета. Она может быть стационарной со ступенями или опускающейся прямо в люк, будучи прикрепленной к его крышке. Второй вариант более компактен, но требует сложного исполнения, тогда как первый вариант требует значительного пространства, даже для винтовой лестницы. Особое внимание стоит уделить откидной лестнице с перекладинами, которая крепится к стене, когда не используется. Наиболее удобными считаются подвижные модели: откидные, телескопические, раздвижные и ножничные.

При поиске информации об откидных моделях вы часто можете встретить термины секционные, шарнирные и складные лестницы. Все эти названия относятся к различным вариантам одного типа – откидных лестниц, поскольку именно таков принцип их работы. Не стоит путать секционные откидные модели с пролетами того же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полых брусьях, называемых тетивами: один из них жестко фиксируется на стене, а другой поднимается на шарнирах ступеней.

Надежный подъем: обзор чердачных лестниц

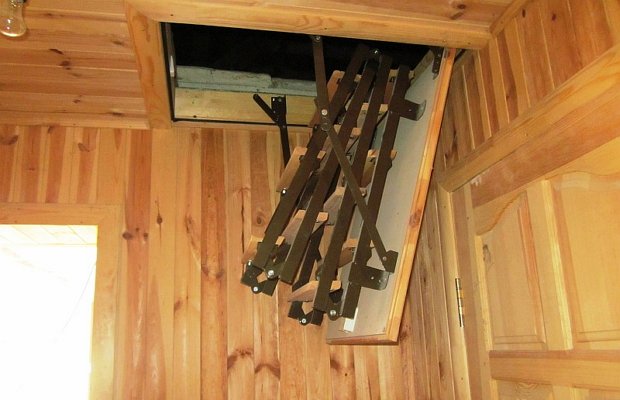

Откидная лестница – особенности конструкции

Начнем с изучения складных лестниц, которые могут быть изготовлены из металла (например, алюминия или нержавеющей стали) или дерева с металлическими элементами. Даже если потолок находится на уровне руки, раскладная лестница на чердак всегда состоит как минимум из трех секций, независимо от того, покупная она или самодельная. Чертежи в этом случае обычно не сильно отличаются.

Важно, чтобы опоры нижней секции упирались в пол. Если сделать только две длинные секции, чердачный люк придется значительно удлинить, что уменьшит полезное пространство на чердаке. При расчете длины лестницы необходимо учитывать ее наклон к полу, так как она никогда не устанавливается строго вертикально. Крышка должна открываться вниз под углом около 70-75 градусов. Шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, и люк должен быть спроектирован так, чтобы нижняя часть второй секции не касалась его края.

Линия между опорами, которые упираются в пол, располагается на 20-30 сантиметров дальше от края чердачного проема, что обеспечивает удобный угол наклона лестницы. Этот принцип также применим к телескопическим или ножничным конструкциям. Обычно самая верхняя секция раскладной лестницы крепится непосредственно к крышке люка, чтобы при открытии она автоматически опускала сложенные секции вниз.

Таким образом, элементы, удерживающие створку, должны быть прочными, и их следует выбирать с учетом нагрузки в 150 килограммов. Если вы планируете изготовить чердачную лестницу своими руками, рекомендуется делать ее с запасом прочности, особенно если чердак будет использоваться часто. В этом случае лучше использовать металл, хотя ступени можно сделать из дерева, чтобы не утяжелять конструкцию. Секции соединяются с помощью обычных неразъемных шарнирных или рычажных петель.

Складная чердачная лестница своими руками. Часть 2.

Интересные факты

Вот несколько интересных фактов о чердачных лестницах с люком, которые могут быть полезны при их создании своими руками:

1. Экономия пространства: Чердачные лестницы с люком позволяют эффективно использовать пространство в доме. Они могут быть скрыты в потолке и открываться только при необходимости, что освобождает место в комнате и делает интерьер более аккуратным.

2. Разнообразие материалов: Для изготовления чердачной лестницы можно использовать различные материалы, такие как дерево, металл или композитные материалы. Выбор зависит от стиля интерьера, прочности и бюджета. Деревянные лестницы придают уют, а металлические — современный вид.

3. Безопасность и удобство: При проектировании чердачной лестницы важно учитывать угол наклона и ширину ступеней. Оптимальный угол наклона составляет 60 градусов, что обеспечивает удобство при подъеме и спуске. Также стоит предусмотреть перила для повышения безопасности, особенно если лестница используется часто.

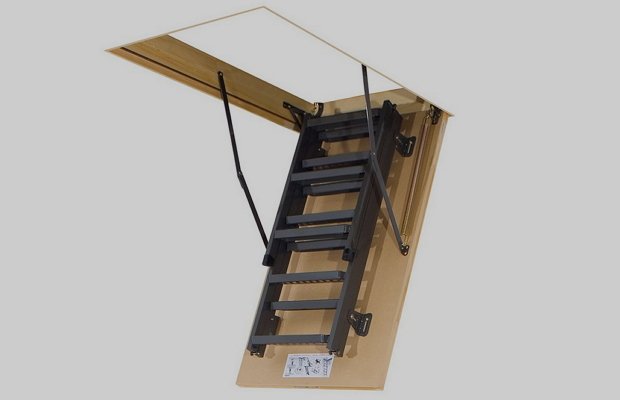

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа — это сложные устройства для самостоятельного изготовления, поэтому многие предпочитают покупать готовые комплекты с чердачными люками. Однако можно ограничиться покупкой только выдвижной лестницы, которая часто доступна в строительных магазинах рядом с инструментами. Основная особенность таких лестниц — алюминиевые секции и пластиковые элементы для крепления перекладин.

Установить такую лестницу на чердак можно самостоятельно, прикрепив её к люку в самой узкой части над петлями откидывающейся крышки. Закрепить крышку жестко не получится, так как телескопические колена имеют небольшую длину, и фиксация хотя бы одного из них, кроме верхнего, будет мешать выдвижению лестницы.

Перед началом изготовления и установки чердачной лестницы своими руками необходимо точно измерить расстояние от пола до потолка верхнего этажа. Если полностью раздвинутые колена окажутся слишком длинными даже в наклонном положении, можно жестко зафиксировать 1-2 верхние секции на люке в полувыдвинутом или сложенном состоянии. Если опоры лестницы не доходят до пола, её придется крепить на опускающиеся подвесы без монтажа к краю проема люка, при этом крышка будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спуска всей конструкции вниз подвесы лучше фиксировать на лестничных стойках с помощью стальных хомутов, возможно, с использованием сквозных болтов для надежной фиксации к опоре. Телескопическая лестница может удерживаться в опущенном состоянии как с помощью покупных коленчатых рычагов, так и обычных тросиков. Для крышки люка, помимо подвесов, понадобятся пружины, которые будут удерживать её в закрытом положении и позволят легко поднимать. Такие пружины можно установить и на верхние выдвижные секции лестницы (для этого могут использоваться специальные блоки, о которых будет рассказано далее).

Чердачная лестница FANTOZZI ALLUMINIO MOTORIZATA

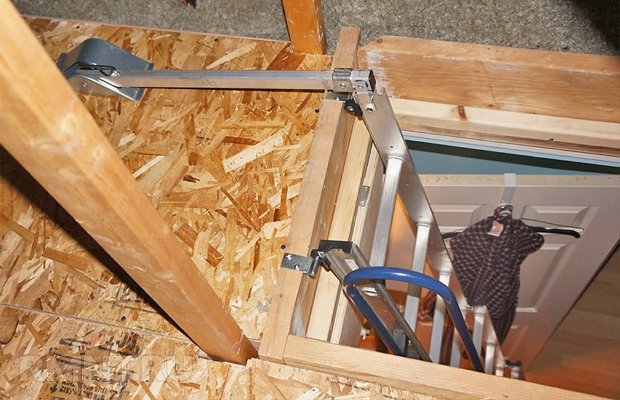

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница для чердака аналогична раздвижной модели, но между ними есть значительная разница, особенно если вы планируете изготовление своими руками. Телескопическая лестница состоит из секций, которые выдвигаются одна из другой. В то время как раздвижная модель включает 5-6 ступеней, скользящих друг по другу по внешним направляющим.

Телескопическая конструкция более компактна, тогда как раздвижную лестницу проще сделать самостоятельно. Сборка секций, движущихся по салазкам, гораздо легче, чем подбирать отрезки труб с различными диаметрами и надежно фиксировать их, чтобы они не рассыпались при выдвижении. Раздвижные лестницы могут иметь разные конструкции. Наиболее простой вариант — секции одинакового размера, уложенные одна на другую и соединенные на салазках с роликами.

Существует и другой тип — нижние секции уже верхних и располагаются одна внутри другой, как в пожарной лестнице. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция могла легко помещаться поверх перекладин. Салазки располагаются с внутренней стороны стоек, а ролики — с внешней. У такой модели самое верхнее колено, независимо от конструкции, должно быть надежно зафиксировано на крышке люка, оснащенной прочными подвесами и пружинами.

Чердачная лестница

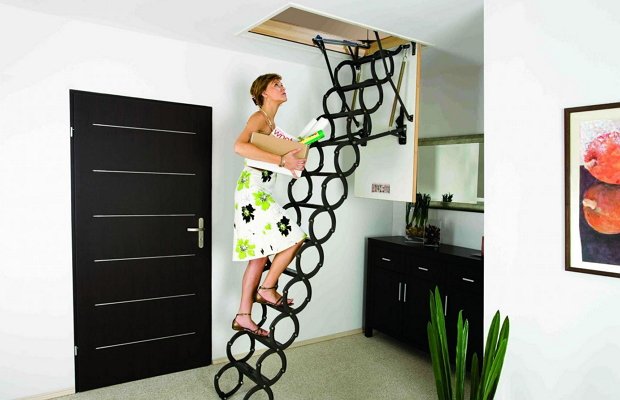

Ножничная чердачная лестница – передовые технологии

Этот вариант лестницы является одним из самых привлекательных, так как позволяет подниматься на чердак по удобным плоским ступеням, достаточно широким для комфортного размещения ноги. Лестница складывается компактно, как телескопическая модель. У данной конструкции есть важное преимущество: если к одной из секций прикрепить пружину, она сможет складывать все колена, которые работают как взаимосвязанные рычаги.

Система напоминает множество ножниц, соединенных кольцами и кончиками лезвий. Ступени устанавливаются в местах пересечения металлических полос, аналогично тому, где у ножниц располагается винтик. Они надежно фиксируются относительно осей, ограничивающих их вращение. Создать такие чердачные лестницы своими руками несложно, достаточно иметь 100 металлических полос, предпочтительно из прочной нержавеющей стали, для 25 ступенек.

Каждые две полосы соединяются болтом в центре, а затем полученные элементы в форме буквы Х подвижно крепятся друг к другу с помощью коротких втулок. Ступеньки устанавливаются на местах пересечения. Чтобы избежать раскачивания, их можно немного опустить на уголках или сделать ограничивающие выступы на противоположных металлических полосах.

Внимание: при складывании ножничных секций будьте осторожны, чтобы не зажать пальцы между планками.

Установка чердачной лестницы ножничного типа Fakro LST

Откидная лестница, закрепленная на стене

Существует два способа создания лестницы на чердак. В начале обсуждения мы отметили, что двухсекционные раскладные лестницы могут быть неудобными при ограниченных размерах люка. Однако такую конструкцию можно установить на стене, если проем находится у края перекрытия. В этом случае изготавливаются две секции: короткая и длинная. Длинная секция крепится под люком с помощью петель, прикрепленных к прочному брусу, установленному в верхней части стены. Второе колено должно быть длиннее оставшегося расстояния до пола и крепится к нижней части первой балки на петлях, чтобы в сложенном состоянии оставалось пространство между стеной и длинной секцией.

Другой вариант — откидная лестница на чердак, выполненная на наклонных тетивах с полноценными ступенями вместо перекладин. Одна из досок надежно фиксируется на стене. К ней прикрепляются петли для установки подвижных ступеней, к которым также на петлях крепится вторая тетива, возможно, с перилами на стержневых балясинах. В верхней части, под проемом, устанавливается упор для опускающейся доски-тетивы. Чтобы конструкция оставалась в поднятом положении, ее необходимо фиксировать крючком к металлической петле, установленной на стене.

Материалы для изготовления чердачной лестницы

Для изготовления чердачной лестницы с люком своими руками необходимо заранее подготовить все необходимые материалы. Это позволит избежать лишних затрат времени и обеспечить качественный результат. Рассмотрим основные компоненты, которые понадобятся для создания такой конструкции.

1. Дерево – основной материал для изготовления лестницы. Для ступеней и боковых частей лучше всего использовать древесину хвойных пород, таких как сосна или ель. Эти материалы обладают хорошей прочностью и устойчивостью к нагрузкам. Для создания каркаса можно использовать более прочные породы, такие как дуб или бук, если планируется высокая нагрузка.

2. Лестничные ступени – их можно изготовить из досок толщиной 25-30 мм. Ступени должны быть достаточно широкими (не менее 25 см) для удобства использования. Также стоит обратить внимание на обработку древесины, чтобы избежать splinters и продлить срок службы.

3. Боковые стойки – для них подойдут бруски размером 50х100 мм. Они должны быть достаточно прочными, чтобы выдерживать вес лестницы и людей, которые будут ее использовать. Длина боковых стоек зависит от высоты потолка и угла наклона лестницы.

4. Люк – для его изготовления можно использовать фанеру или древесину. Размер люка должен соответствовать размеру проема в потолке, а его толщина – быть не менее 18 мм для обеспечения прочности. Не забудьте про петли, которые будут крепить люк к потолку.

5. Крепежные элементы – для соединения всех частей лестницы понадобятся саморезы, уголки и, возможно, дюбели. Рекомендуется использовать оцинкованные или нержавеющие крепежи, чтобы избежать коррозии.

6. Финишная отделка – для защиты древесины от влаги и механических повреждений можно использовать лак или краску. Это не только улучшит внешний вид лестницы, но и продлит срок ее службы.

При выборе материалов важно учитывать не только их прочность, но и эстетические качества, так как чердачная лестница будет видна в интерьере. Также стоит обратить внимание на экологичность используемых материалов, особенно если в доме есть маленькие дети или аллергики.

Собрав все необходимые материалы, можно переходить к этапу проектирования и сборки чердачной лестницы с люком, что позволит создать функциональную и красивую конструкцию для доступа на чердак.

Инструменты, необходимые для сборки лестницы

Для успешной сборки чердачной лестницы с люком своими руками потребуется набор инструментов и материалов, которые помогут упростить процесс и обеспечить качество конечного результата. Ниже перечислены основные инструменты, которые вам понадобятся:

• Лестница – для удобного доступа к чердаку во время работы. Лучше всего использовать стремянку или переносную лестницу, чтобы иметь возможность легко перемещаться по месту установки.
• Рулетка – необходима для точных измерений. Убедитесь, что у вас есть рулетка длиной не менее 5 метров, чтобы измерить высоту потолка и размеры люка.
• Уровень – поможет проверить горизонтальность и вертикальность установленных элементов. Это особенно важно для обеспечения безопасности и удобства использования лестницы.
• Дрель – понадобится для сверления отверстий в древесине и крепления элементов конструкции. Убедитесь, что у вас есть набор сверл подходящего диаметра.
• Отвертка – для закручивания саморезов и других крепежных элементов. Лучше иметь как крестовую, так и плоскую отвертку.
• Пила – ручная или электрическая пила поможет вам нарезать деревянные элементы до нужных размеров. Если вы планируете использовать фанеру или другие материалы, убедитесь, что у вас есть подходящая пила.
• Стамеска – может понадобиться для обработки краев и углов деревянных деталей, чтобы они были аккуратными и безопасными.
• Клещи – для работы с крепежными элементами, особенно если они имеют мелкие детали.
• Молоток – поможет забивать гвозди и устанавливать крепежные элементы.
• Защитные очки и перчатки – не забывайте о безопасности. Защитные очки защитят ваши глаза от пыли и осколков, а перчатки уберегут руки от травм.

Кроме инструментов, вам также понадобятся материалы для сборки лестницы. Основные из них:

• Деревянные бруски – для создания каркаса лестницы. Выбирайте качественную древесину, чтобы обеспечить прочность и долговечность конструкции.
• Фанера – для изготовления ступеней и люка. Она должна быть достаточно прочной и устойчивой к нагрузкам.
• Крепежные элементы – саморезы, гвозди, уголки и другие детали, которые помогут соединить элементы конструкции.
• Лак или краска – для защиты древесины от влаги и повреждений, а также для придания эстетического вида вашей лестнице.

Собрав все необходимые инструменты и материалы, вы сможете приступить к сборке чердачной лестницы с люком, следуя заранее подготовленному плану и инструкциям. Удачи в вашем проекте!

Советы по безопасности при использовании чердачной лестницы

Использование чердачной лестницы требует особого внимания к безопасности, так как неправильное обращение с ней может привести к травмам. Вот несколько важных рекомендаций, которые помогут вам избежать неприятностей.

1. Проверка состояния лестницы

Перед каждым использованием лестницы обязательно проверяйте ее состояние. Убедитесь, что все элементы конструкции, включая ступени, перила и крепления, находятся в хорошем состоянии. Если вы заметили трещины, сколы или другие повреждения, лучше отложить использование лестницы до их устранения.

2. Правильная установка

Если ваша чердачная лестница не стационарная, убедитесь, что она правильно установлена. Лестница должна быть надежно зафиксирована и находиться под углом 75 градусов к полу. Это обеспечит максимальную устойчивость и снизит риск падения.

3. Использование защитного снаряжения

При работе на высоте рекомендуется использовать защитное снаряжение. Это может быть каска, чтобы защитить голову от возможных ударов, а также специальная обувь с нескользящей подошвой для лучшего сцепления с лестницей.

4. Правильная техника подъема и спуска

При подъеме и спуске по лестнице старайтесь держать обе руки свободными для захвата перил. Не спешите и делайте шаги уверенно. Если вам нужно поднять что-то тяжелое, лучше сначала подняться, а затем уже поднимать груз, чтобы не потерять равновесие.

5. Ограничение нагрузки

Не перегружайте лестницу. Узнайте максимальную допустимую нагрузку и старайтесь ее не превышать. Если вам нужно поднять тяжелые предметы, лучше делать это по одному, чтобы избежать риска падения.

6. Удаление препятствий

Перед использованием лестницы убедитесь, что в зоне ее установки нет препятствий, таких как мебель или другие предметы. Это поможет избежать спотыкания и падений.

7. Обучение членов семьи

Если в вашем доме есть дети или пожилые люди, обязательно обучите их правилам безопасного использования чердачной лестницы. Объясните, как правильно подниматься и спускаться, а также о том, что нельзя использовать лестницу без вашего присутствия.

Следуя этим простым советам, вы сможете значительно снизить риск травм и сделать использование чердачной лестницы более безопасным. Помните, что безопасность всегда должна быть на первом месте!
