Ацетиленовый генератор – это устройство, которое продолжает оставаться актуальным в сварочной практике благодаря своей способности производить ацетилен, необходимый для газосварки и резки металлов. В данной статье мы рассмотрим, как можно самостоятельно изготовить ацетиленовый генератор, а также обсудим его преимущества и недостатки по сравнению с покупными моделями. Важно отметить, что работа с ацетиленом требует особой осторожности из-за его взрывоопасных свойств, поэтому мы также предоставим полезные советы по безопасному использованию данного агрегата. Ознакомившись с материалом и видео, вы сможете сделать осознанный выбор между покупкой готового устройства и его самостоятельным изготовлением.

Ацетилен – почему без него нельзя обойтись?

Несмотря на риск самовозгорания и взрывов, ацетилен остается востребованным материалом в строительстве. Это пример незаменимого вещества: только ацетилен, производимый в промышленных объемах, способен достигать температуры сгорания до 3100 °С, что недоступно для других газов. Эти характеристики особенно ценны при резке и сварке черных металлов, так как высокая температура позволяет легко расплавить даже толстые стальные листы.

Кроме основного применения, ацетилен используется в органическом синтезе для производства альдегидов, синтетических каучуков, уксусной кислоты и поливинилхлорида, из которого изготавливают панели ПВХ. Для хранения и транспортировки газ помещают в баллоны, которые обычно окрашивают в серо-серебристый или белый цвет и маркируют красной краской. Для обеспечения безопасности баллон заполняют нейтральным пористым веществом, насыщенным ацетоном с растворенным в нем ацетиленом.

Возгорание ацетилена может произойти даже от малейшей искры, поэтому меры безопасности при его транспортировке и хранении должны быть на высшем уровне.

Важно помнить, что ацетилен не следует использовать в сочетании с серебром и медью, а также с их сплавами, так как это может привести к образованию взрывоопасных соединений.

Ацетилен / Acetylene

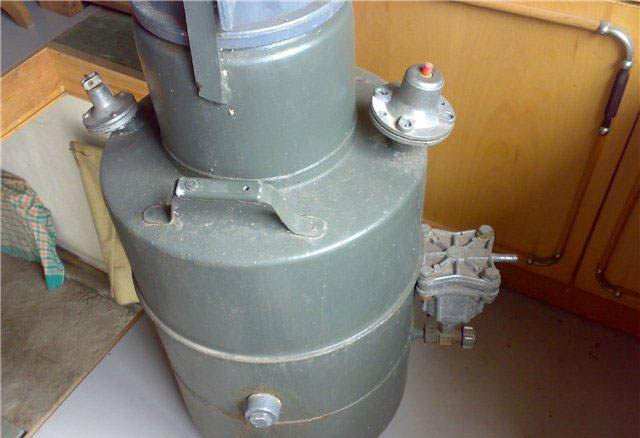

Заправляем ацетиленовый генератор.

Классификация ацетиленовых генераторов – что за устройства?

Ацетилен можно синтезировать даже в домашних условиях. Самый простой способ — это реакция карбида кальция с водой. Однако смешивать эти вещества нельзя без контроля, так как в процессе выделяется большое количество тепла, что может привести к взрыву вместо получения газа! Об этом знали мальчишки из предыдущих поколений, которые, не имея других способов развлечься, делали хлопушки из небольшого количества карбида.

Контролируемое взаимодействие этих компонентов происходит в ацетиленовом генераторе — специальном устройстве, где карбид кальция и вода реагируют с дозированным выделением ацетилена и тепловой энергии. Генераторы можно легко классифицировать. Существуют передвижные и стационарные устройства. Передвижные, как правило, производят до 3 кубометров газа в час, в то время как стационарные могут выдавать от 5 до 160 кубометров! По уровню давления газа генераторы делятся на аппараты низкого и среднего давления. Первые рассчитаны на 0,01 МПа, тогда как вторые могут выдерживать до 0,15 МПа.

Интересные факты

Вот несколько интересных фактов о ацетиленовых генераторах и их самодельных версиях:

1. Взрывоопасность ацетилена: Ацетилен — это газ, который при смешивании с воздухом образует взрывоопасные смеси. Его взрывоопасность значительно возрастает при давлении выше 1 атмосферы. Поэтому при создании ацетиленового генератора своими руками крайне важно соблюдать меры предосторожности и избегать накопления газа в замкнутых пространствах.

2. Принцип работы: Ацетиленовые генераторы работают на основе реакции между карбидом кальция и водой. При взаимодействии этих веществ выделяется ацетилен и образуется гидроксид кальция. Этот процесс требует точного контроля, так как избыток воды или карбида может привести к неконтролируемому выделению газа.

3. Историческое использование: Ацетиленовые генераторы были широко использованы в начале 20 века для освещения и сварки. Они стали популярными благодаря своей простоте и доступности, но с развитием технологий и появлением более безопасных источников энергии их использование стало менее распространенным. Тем не менее, самодельные генераторы все еще привлекают внимание энтузиастов и любителей DIY, что подчеркивает важность знаний о безопасности при работе с такими устройствами.

Принцип работы ацетиленового генератора – обзор систем

Существует несколько методов обеспечения химической реакции между компонентами, каждый из которых имеет свои плюсы и минусы. Рассмотрим их подробнее:

• Система «Карбид в воду» (КВ) — простое устройство для генерации ацетилена. В корпус заливается вода до определенной отметки, а в специальную корзину помещается карбид кальция. Затем емкость устанавливается в генератор и закрывается крышкой. С помощью механизма осуществляется дозированная подача карбида в воду. Образующийся газ собирается в газосборнике. Преимущества системы заключаются в полном разложении карбида, эффективном охлаждении газа и его очистке от нежелательных примесей. Однако значительным недостатком является большой расход воды — на 1 кг карбида кальция требуется около 12 литров воды.

• Система «Вода на карбид» (ВК) делится на два варианта: сухой и мокрый. Сухой вариант используется в стационарных генераторах, производящих до 10 кубометров газа в час. Генератор представляет собой барабан, в который через загрузочные люки помещается карбид кальция. После закрытия люков агрегат начинает вращаться, и внутрь барабана подается вода, количество которой зависит от давления в газосборнике. Преимущества этой системы — упрощенное удаление отходов (гашеная известь легко удаляется через специальный люк) и снижение потерь из-за растворения ацетилена в воде. Недостатками являются перегрев ацетилена и неполное взаимодействие компонентов. Мокрый вариант системы ВК работает так: в корпус заливается вода до нужного уровня, а в реторту помещается карбид кальция. Для запуска реакции открывается вентиль, и вода капает или льется тонкой струйкой на карбид. Образующийся газ по трубке поступает в газосборник, который взаимодействует с верхней камерой — при увеличении давления вода оттесняется в корпус, и реакция прекращается. Когда газ требуется использовать, открывается нужный вентиль, давление в устройстве падает, вода снова попадает в реторту, и реакция возобновляется. Преимущества этого метода — простота и надежность, однако недостатками являются неполное разложение компонента, риск перегрева из-за недостаточной дозировки воды и трудоемкость обслуживания устройства.

• Система «Вытеснение воды» (ВВ) устроена следующим образом: в корпус заливается вода, затем внутрь помещается корзина с активным компонентом, которая закрывается крышкой. В результате реакции в устройстве повышается давление, и вода из одного цилиндра поступает в резервный, что приводит к прекращению реакции. По мере использования газа давление в аппарате снижается, вода возвращается в первый отсек, и реакция снова начинается. Достоинство этой системы — надежность, однако, как и в предыдущем варианте, обслуживание таких аппаратов может быть затруднительным.

Трансформатор Тесла Принцип работы бестопливного генератора

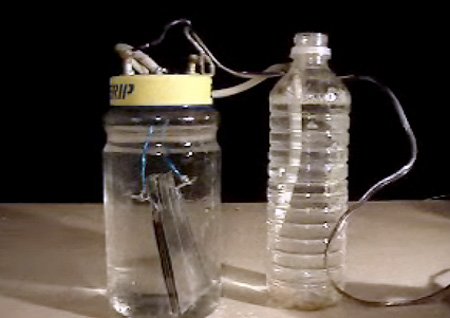

Самодельный ацетиленовый генератор – стоит ли его делать?

Все описанные методы взаимодействия карбида с водой можно воспроизвести, однако перед созданием сварочного ацетиленового генератора своими руками стоит хорошенько подумать. На самодельное устройство никто не даст гарантий, и в случае проблем или травм вам придется обращаться только к себе.

Для сборки аппарата вам понадобится герметичный стальной корпус, например, баллон. Принцип получения ацетилена прост: разделите корпус на две части с помощью непроницаемой перегородки. В одну из частей заливаете воду, в другую помещаете карбид. Вода будет поступать на карбид через капельницу, а образующийся ацетилен выводится через шланг в предназначенную для него емкость. Ключевым элементом системы является водяной затвор. Он позволяет газу проходить через воду, при этом гасит пламя. Без такого затвора ваш самодельный аппарат может стать причиной взрыва.

На первый взгляд, все выглядит просто, но основная проблема генераторов заключается в колебаниях давления. Химическая реакция протекает с переменной скоростью, которая зависит от множества факторов, таких как температура воздуха. Поэтому, чтобы обезопасить себя, лучше приобрести сертифицированный генератор, прошедший все необходимые проверки.

Безопасность при работе с ацетиленом – основные правила

Работа с ацетиленом требует особого внимания к вопросам безопасности, так как этот газ является высоковзрывоопасным. Прежде чем приступить к созданию ацетиленового генератора своими руками, необходимо ознакомиться с основными правилами, которые помогут минимизировать риски.

1. Правильное хранение ацетилена

Ацетилен следует хранить в специальных баллонах, которые предназначены для работы с газами под давлением. Баллоны должны находиться в вертикальном положении и быть надежно закреплены, чтобы избежать их падения. Место хранения должно быть хорошо проветриваемым, вдали от источников тепла и открытого огня.

2. Использование защитного оборудования

При работе с ацетиленом обязательно используйте средства индивидуальной защиты: защитные очки, перчатки и респиратор. Это поможет защитить вас от возможных ожогов и отравлений.

3. Проверка оборудования

Перед началом работы необходимо тщательно проверить все соединения и оборудование на наличие утечек. Для этого можно использовать мыльный раствор: при наличии утечки на месте соединения появятся пузырьки. В случае обнаружения утечки, работу следует немедленно прекратить и устранить проблему.

4. Избегание источников воспламенения

Работа с ацетиленом должна проводиться вдали от открытого огня, искр и любых источников воспламенения. Необходимо избегать использования электроинструментов, которые могут создавать искры, и не курить вблизи места работы.

5. Обучение и информирование

Перед началом работы с ацетиленом важно пройти обучение по безопасным методам работы с газом. Все участники процесса должны быть информированы о возможных рисках и мерах предосторожности.

6. Наличие средств пожаротушения

В зоне работы с ацетиленом должны быть доступны средства для тушения пожара, такие как огнетушители, подходящие для борьбы с газовыми пожарами. Убедитесь, что все участники знают, где находятся эти средства и как ими пользоваться.

7. Правильная вентиляция

Работа с ацетиленом должна проводиться в хорошо проветриваемом помещении или на открытом воздухе. Это поможет избежать накопления газа в случае утечки и снизит риск взрыва.

Соблюдение этих правил поможет обеспечить безопасность при работе с ацетиленом и снизить вероятность возникновения аварийных ситуаций. Помните, что безопасность всегда должна быть на первом месте!

Материалы и инструменты для сборки генератора

Для сборки ацетиленового генератора своими руками потребуется ряд материалов и инструментов, которые обеспечат безопасность и функциональность устройства. Важно помнить, что работа с ацетиленом требует особой осторожности, так как этот газ является взрывоопасным. Поэтому все используемые материалы должны быть качественными и соответствовать требованиям безопасности.

Материалы:

• Металлический контейнер: Для генератора подойдет стальной или алюминиевый контейнер, который будет служить основой для устройства. Он должен быть герметичным и устойчивым к коррозии.
• Кальций карбид: Это основной реагент, который будет использоваться для получения ацетилена. Кальций карбид можно приобрести в специализированных магазинах или у поставщиков химических веществ.
• Вода: Необходима для реакции с кальцием карбидом. Важно использовать чистую воду, чтобы избежать нежелательных примесей.
• Трубки и соединения: Для соединения всех элементов генератора понадобятся трубки, которые должны быть устойчивыми к воздействию ацетилена. Рекомендуется использовать резинотканевые или металлические трубки.
• Клапаны: Для контроля потока газа и предотвращения его обратного выхода. Лучше всего использовать обратные клапаны, которые обеспечат безопасность работы устройства.
• Фильтры: Для очистки ацетилена от возможных примесей, которые могут образоваться в процессе генерации.

Инструменты:

• Дрель: Понадобится для создания отверстий в контейнере и монтажа трубок.
• Ключи и отвертки: Для сборки и крепления всех элементов генератора.
• Паяльник или сварочный аппарат: Для соединения металлических частей, если это необходимо.
• Мультиметр: Для проверки электрических соединений, если в конструкции предусмотрены электрические элементы.
• Защитные очки и перчатки: Обязательно используйте средства индивидуальной защиты при работе с химическими веществами и инструментами.

Соблюдение всех перечисленных рекомендаций по выбору материалов и инструментов поможет вам создать ацетиленовый генератор, который будет работать эффективно и безопасно. Не забывайте о том, что работа с ацетиленом требует внимательности и соблюдения всех мер предосторожности, чтобы избежать несчастных случаев.

Техническое обслуживание и профилактика ацетиленового генератора

Ацетиленовый генератор, несмотря на свою простоту в конструкции, требует регулярного технического обслуживания и профилактических мероприятий для обеспечения безопасной и эффективной работы. Неправильная эксплуатация или пренебрежение обслуживанием могут привести к серьезным авариям, включая взрывы. Поэтому важно следовать установленным рекомендациям и регулярно проверять состояние агрегата.

Регулярные проверки

Первым шагом в техническом обслуживании является регулярная проверка всех компонентов генератора. Это включает в себя:

• Контроль уровня воды: Вода в генераторе должна находиться на оптимальном уровне. Недостаток воды может привести к перегреву и повреждению устройства.
• Проверка герметичности: Все соединения и швы должны быть герметичными. Наличие утечек ацетилена может быть опасным, поэтому рекомендуется использовать мыльный раствор для выявления утечек.
• Осмотр фильтров: Фильтры, очищающие газ, должны регулярно очищаться или заменяться, чтобы предотвратить загрязнение и обеспечить чистоту ацетилена.

Чистка и замена деталей

Чистка генератора — важный аспект его обслуживания. Рекомендуется:

• Очистка внутренних поверхностей: Периодически необходимо очищать внутренние поверхности генератора от отложений и загрязнений, которые могут накапливаться в процессе работы.
• Замена изношенных деталей: Все детали, подверженные износу, такие как прокладки и уплотнители, должны заменяться по мере необходимости. Это поможет избежать утечек и повысит безопасность работы агрегата.

Профилактика аварийных ситуаций

Для предотвращения аварийных ситуаций следует соблюдать следующие рекомендации:

• Обучение персонала: Все операторы генератора должны быть обучены правилам безопасной эксплуатации и знать, как действовать в случае аварийной ситуации.
• Мониторинг условий эксплуатации: Генератор должен работать в условиях, соответствующих его техническим характеристикам. Избегайте перегрева и воздействия влаги на электрические компоненты.
• Использование защитного оборудования: При работе с ацетиленом рекомендуется использовать средства индивидуальной защиты, такие как защитные очки и перчатки.

Заключение

Техническое обслуживание и профилактика ацетиленового генератора — это неотъемлемая часть его эксплуатации. Соблюдение всех рекомендаций по обслуживанию поможет не только продлить срок службы агрегата, но и обеспечить безопасность его использования. Помните, что пренебрежение правилами может привести к серьезным последствиям, поэтому регулярные проверки и профилактические меры должны стать частью вашей рутины.
