Четырехскатная крыша – это не только эстетически привлекательное решение для вашего дома, но и функциональная конструкция, обеспечивающая надежную защиту от атмосферных воздействий. В этой статье мы подробно рассмотрим чертежи и этапы обустройства четырехскатной крыши, а также представим видео-материалы, которые помогут вам лучше понять процесс строительства и преимущества данной конструкции. Узнайте, как правильно спроектировать и реализовать четырехскатную крышу, чтобы она служила вам долгие годы и гармонично вписывалась в общий облик вашего жилья.

Четырехскатная кровля – стоит ли воспользоваться этим вариантом?

Данный тип крыши включает два треугольных и два трапециевидных ската. Главная особенность — отсутствие необходимости в обустройстве фронтона, что упрощает процесс строительства. Каждая форма крыши имеет свои плюсы и минусы.

Безусловно, главное достоинство четырехскатной конструкции — её эстетическая привлекательность, но также стоит отметить и высокие теплоизоляционные характеристики. К положительным сторонам относится увеличение пространства на чердаке при уменьшении его нижнего размера. Дополнительные преимущества включают:

• Функциональность, надежность и прочность;
• Высокая устойчивость к нагрузкам (снег, сильные порывы ветра, дожди);
• Равномерный прогрев площади, что способствует поддержанию комфортной температуры на чердаке.

Однако, как и любое другое строительное сооружение, такая крыша имеет свои недостатки. Наиболее значительный из них — сложность монтажа из-за большого веса конструкции. Поэтому без помощи не обойтись. К другим минусам относятся:

• При строительстве в северных регионах необходимо использовать утепляющие материалы, что увеличивает стоимость работ;
• Если вы планируете возведение мансарды, вам придется дополнительно потратиться на строительство стен и установку окон.

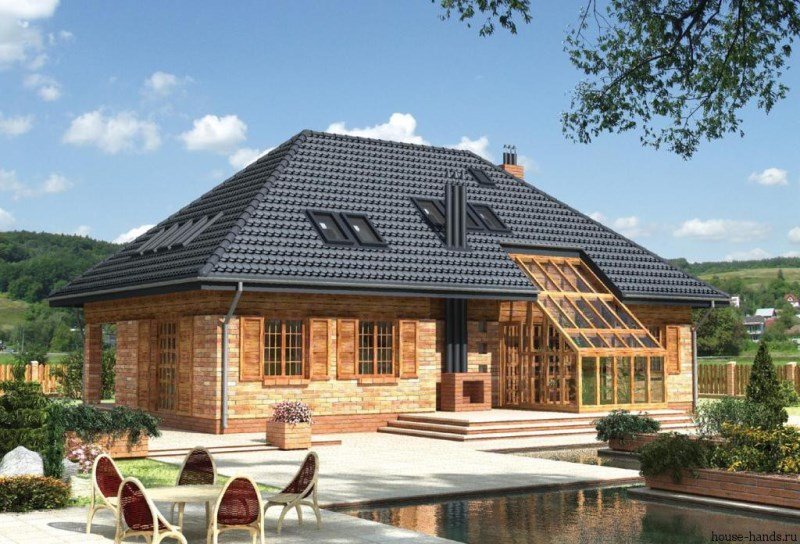

На фото — вальмовая четырехскатная крыша, house-hands.ru. Фото стропильной системы многоскатной крыши, ogodom.ru. На фото — стропильная система четырехскатной крыши, fotki.yandex.ru. Фото дома с четырехскатной крышей, krovlyakryshi.ru. На фото — конструкция четырехскатной крыши, podkryshej.ru.

4 Скатные крыши новый подукт скатная крыша

Разновидности четырехскатной крыши – что выбрать?

Четырехскатная крыша, хотя и является наиболее сложной в исполнении, отличается высокой долговечностью и предоставляет широкие возможности для дизайнерских решений. С её помощью можно реализовать множество архитектурных форм. После выбора типа крыши можно переходить к этапу её строительства.

Типы кровли:

• Шатровая крыша состоит из четырех треугольных плоскостей, которые сходятся в одной точке, образуя пирамидальную форму. Форма скатов зависит от конфигурации основания крыши.
• Вальмовая крыша — одна из наиболее сложных конструкций, часто используемая для прямоугольных домов. Она включает несколько треугольных скатов и два трапециевидных. Несмотря на трудности в процессе строительства, этот тип кровли считается одним из самых практичных.
• Датская (полувальмовая) крыша характеризуется неровными поверхностями, которые разделяют плоскость крыши на несколько треугольников. Эта конструкция идеально подходит для зданий в северных регионах.

Интересные факты

Вот несколько интересных фактов о четырехскатных крышах и их обустройстве:

1. Эстетика и функциональность: Четырехскатные крыши, также известные как мансардные, не только придают зданиям привлекательный внешний вид, но и обеспечивают дополнительное пространство под крышей. Это пространство можно использовать для создания мансарды, что позволяет эффективно использовать площадь дома.

2. Устойчивость к погодным условиям: Четырехскатные крыши имеют хорошую аэродинамическую форму, что делает их более устойчивыми к сильным ветрам и снеговым нагрузкам. Это особенно важно в регионах с суровыми климатическими условиями, где такие крыши могут значительно продлить срок службы здания.

3. Разнообразие материалов: Для обустройства четырехскатной крыши можно использовать различные кровельные материалы, такие как черепица, металл, битумные материалы и даже зеленые крыши с растительностью. Это позволяет не только добиться желаемого эстетического эффекта, но и улучшить теплоизоляцию и энергоэффективность здания.

Эти факты подчеркивают как практические, так и эстетические преимущества четырехскатных крыш, делая их популярным выбором для многих архитекторов и строителей.

Четырёхскатная крыша: чертёж, расчет и проекты

Сначала необходимо выполнить проектные работы: рассчитать четырехскатную крышу и создать чертеж. Учитывайте уклон, который может варьироваться от 5° до 60° в зависимости от типа кровли, назначения мансарды и атмосферных нагрузок:

• В северных регионах, где сильные ветры, крыши следует делать с небольшим наклоном.
• При значительных нагрузках угол наклона крыши должен составлять 45°-60°.

Этот параметр также влияет на выбор материала для покрытия. Если уклон составляет 5°-10°, рекомендуется использовать асбестоцементные листы или рулонное покрытие. Кровельный металл подходит для наклона в диапазоне 14°-60°, а черепица – при угле наклона 30°-60°. В процессе проектирования необходимо определить, какие стропила будут использоваться: висячие или наклонные.

Важно выяснить, потребуются ли дополнительные элементы для обеспечения прочности конструкции, такие как раскосы или затяжки. Проектирование учитывает все возможные нагрузки на стропила, включая:

• Вес кровельного материала;
• Массу других элементов кровельного «пирога» (утеплитель, паро- и гидроизоляция);
• Атмосферные нагрузки (снег, ветер);
• Объем осадков;
• Оборудование, устанавливаемое на крыше (лестницы, слуховые окна, аэраторы).

Также следует учитывать уклон скатов, что поможет точно рассчитать параметры стропил. Проект обязательно включает чертежи стропил, узлы их соединения с другими элементами и расположение обрешетки. С наличием такого проекта вы сможете точно определить необходимые материалы для обустройства стропил и кровли.

Однако не забывайте, что ошибка на этом этапе может привести к нежелательным последствиям при покупке материалов, что повлечет дополнительные расходы. Если вы понимаете, что не сможете выполнить работы самостоятельно, лучше обратиться к профессионалам. Они смогут рассчитать все нагрузки и подготовить качественный проект, соответствующий всем требованиям.

Стропильная система и устройство четырехскатной крыши

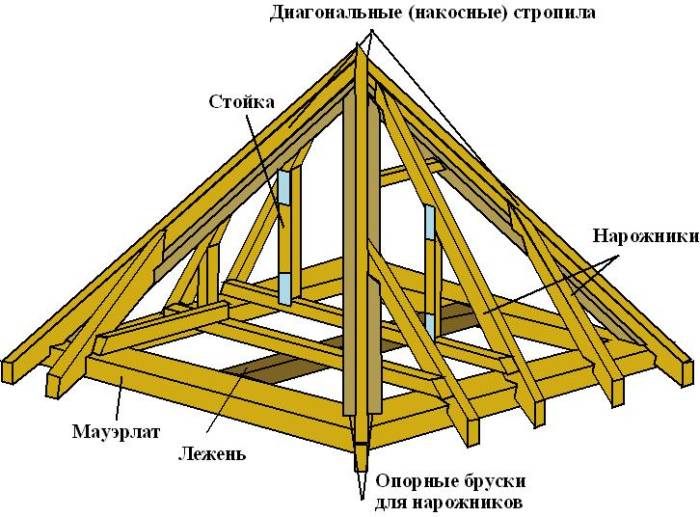

При создании такой конструкции используются накосные (диагональные) стропила, направленные к углам здания. Их следует изготавливать из двойного бруса, так как этот тип стропил должен выдерживать значительные нагрузки от веса крыши. Также применяются нарожники (короткие стропила), которые опираются на накосные стропила, что позволяет конструкции справляться с большими весами.

Если вы планируете самостоятельно возводить крышу и стропильную систему, обязательно проведите расчеты нагрузок. Это определит дальнейшие этапы вашей работы. На систему влияют следующие нагрузки: вес кровельного материала, масса обрешетки и прогонов, а также нагрузки от снега и ветра. Для средней полосы России нагрузка составляет около 180 кг на квадратный метр, а зимой этот показатель может увеличиваться до 450 килограммов.

Важно отметить, что в процессе проектирования стропил необходимо провести несколько расчетов. Первый расчет направлен на определение прочности, а второй — на оценку степени деформации.

Подходящие материалы:

• Для их изготовления часто выбирают прямоугольный брус или деревянные доски с сечением 5x15x20 см. Оптимально использовать хвойные породы (сосна, лиственница, ель).
• Для повышения жесткости можно применять стальные элементы. Такие конструкции будут прочнее и жестче, чем деревянные.
• После установки стропильной системы следует приступить к изготовлению обрешетки, для чего используются деревянные доски шириной до 5 см. Важно, чтобы материал был сухим и качественным, что обеспечит его долговечность.

Перед этим укладывается пленка, защищающая крышу от влаги и пара. Она крепится строительным степлером. Только после этого можно переходить к укладке кровельного материала, выбор которого зависит от ваших предпочтений и финансовых возможностей, а также от прочности и формы крыши. Крепите материал надежно и аккуратно, уделяя особое внимание тому, чтобы снег и дождь не могли проникнуть внутрь крыши.

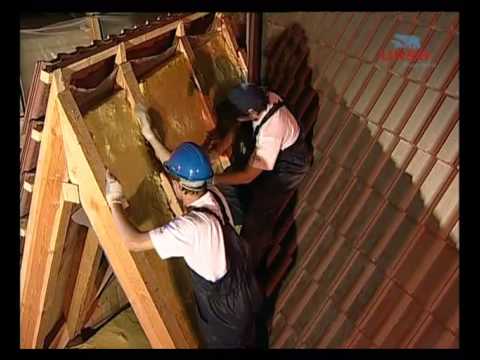

Современная скатная кровля

Установка стропильных систем

Такая крыша включает раскосы, стропила, опорные балки и другие элементы, обеспечивающие прочность и устойчивость конструкции. Для возведения крыши в первую очередь необходимо установить стропила, так как именно от этого зависит успех всей работы.

Как установить стропильную систему — пошаговая схема

Шаг 1: Укладка «основания»

Все работы начинаются с нижней части конструкции. В первую очередь необходимо установить мауэрлат — опорные балки, которые станут основой для стропильной системы. Эти балки формируют нижний каркас, поэтому важно обеспечить их ровное положение. Используйте строительный уровень для проверки расположения досок. Если здание деревянное, установка мауэрлата не требуется, так как его функции выполняет верхний сруб дома.

Шаг 2: Установка стропильных «ног»

Следующий этап — установка каркасных стропильных ног от каждого угла здания. Их основная функция — поддержка конструкции и помощь стропилам, так как они равномерно распределяют нагрузку на стены. Кроме углов, нужно установить одну балку в центре, которая будет опираться на несколько опор. Высота этих опор определит высоту и угол наклона крыши.

Шаг 3: Постройка основного каркаса

После установки основных направляющих переходим к формированию каркаса. Наружные стропила фиксируем саморезами к балкам и коньковому прогону. Их следует размещать на расстоянии 50 см друг от друга. Превышение этого расстояния может привести к тому, что конструкция не выдержит нагрузки и обрушится.

Шаг 4: Завершающие работы

После завершения стропильной системы мы приступили к созданию обрешетки из брусков, формированию «кровельного пирога» и выбору кровельного материала. Как мы уже упоминали, выбор материала зависит от угла наклона крыши.

Монтаж стропильной системы

Материалы для четырехскатной крыши – что выбрать?

При выборе материалов для четырехскатной крыши необходимо учитывать множество факторов, включая климатические условия, архитектурный стиль здания, бюджет и долговечность. Рассмотрим наиболее популярные материалы, которые могут быть использованы для обустройства четырехскатной крыши.

1. Металлочерепица

Металлочерепица – это один из самых распространенных материалов для кровли. Она легкая, устойчивая к воздействию внешней среды и долговечная. Металлочерепица имеет разнообразные цвета и формы, что позволяет легко вписать ее в любой архитектурный стиль. Кроме того, она устойчива к коррозии благодаря специальному покрытию. Однако стоит учитывать, что металлочерепица может быть шумной во время дождя или града, поэтому рекомендуется использовать дополнительную звукоизоляцию.

2. Черепица

Керамическая и бетонная черепица – это традиционный и эстетически привлекательный вариант для четырехскатной крыши. Керамическая черепица обладает высокой прочностью и долговечностью, а также хорошими теплоизоляционными свойствами. Бетонная черепица, в свою очередь, более доступна по цене и также имеет разнообразные формы и цвета. Оба типа черепицы требуют надежного каркаса и качественной гидроизоляции, чтобы избежать протечек.

3. Шифер

Шифер – это еще один популярный материал, который используется для кровли. Он обладает хорошими защитными свойствами и долговечностью. Шифер может быть как асбестовым, так и безасбестовым, причем последний вариант считается более безопасным для здоровья. Однако шифер имеет ограниченные цветовые решения и может быть менее эстетичным по сравнению с другими материалами.

4. Профнастил

Профнастил – это легкий и недорогой материал, который часто используется для временных или хозяйственных построек. Он легко монтируется и имеет хорошую прочность. Однако профнастил не всегда подходит для жилых зданий из-за ограниченного выбора дизайна и возможной коррозии, если не использовать качественное покрытие.

5. Мягкая кровля

Мягкая кровля, например, битумная черепица или рулонные материалы, также может быть использована для четырехскатной крыши. Она обладает хорошими водоотводящими свойствами и подходит для крыш с небольшим углом наклона. Мягкая кровля легка в установке и может быть выполнена в различных цветах и текстурах. Однако ее срок службы может быть меньше по сравнению с жесткими покрытиями, и она требует регулярного обслуживания.

6. Экологические материалы

С каждым годом все больше людей выбирают экологически чистые материалы для строительства. Например, соломенные панели, древесина или натуральные камни могут стать отличным выбором для четырехскатной крыши. Эти материалы не только безопасны для здоровья, но и имеют отличные теплоизоляционные свойства. Однако их стоимость может быть выше, а также требуется больше времени на установку и обслуживание.

В заключение, выбор материала для четырехскатной крыши зависит от множества факторов, включая климат, стиль и бюджет. Рекомендуется проконсультироваться с профессионалами, чтобы выбрать наиболее подходящий вариант для вашего конкретного случая.

Утепление и гидроизоляция четырехскатной крыши

это ключевые этапы, которые обеспечивают долговечность конструкции и комфортные условия в помещении. Правильный подход к этим процессам позволяет избежать проблем с конденсатом, плесенью и потерей тепла. Рассмотрим подробнее, как правильно организовать утепление и гидроизоляцию четырехскатной крыши.

Выбор утеплителя

Для утепления четырехскатной крыши используются различные материалы, среди которых наиболее популярными являются:

• Минеральная вата: обладает хорошими теплоизоляционными свойствами, устойчива к огню и не подвержена гниению. Однако требует дополнительной гидроизоляции.
• Пенополистирол: легкий и водоотталкивающий материал, который легко монтируется. Однако он менее устойчив к высоким температурам.
• Эковата: экологически чистый материал, который хорошо удерживает тепло и обладает звукоизоляционными свойствами.

Выбор утеплителя зависит от климатических условий региона, бюджета и предпочтений владельца дома.

Подготовка основания

Перед началом утепления необходимо подготовить основание крыши. Оно должно быть чистым, сухим и ровным. Если на поверхности имеются трещины или повреждения, их следует заделать. Также важно проверить состояние стропильной системы и при необходимости провести ее укрепление.

Гидроизоляция

Гидроизоляция – это важный этап, который предотвращает попадание влаги внутрь утеплителя и конструкции крыши. Для этого используются специальные гидроизоляционные мембраны, которые укладываются на стропила. Мембрана должна быть установлена с небольшим запасом, чтобы избежать образования складок и провисаний.

При укладке гидроизоляции важно обеспечить правильный угол наклона, чтобы вода могла свободно стекать. Также необходимо оставить вентиляционные зазоры для предотвращения конденсации.

Утепление

Утепление четырехскатной крыши осуществляется в несколько этапов. Сначала укладывается первый слой утеплителя между стропилами. Затем, в зависимости от выбранного материала, может потребоваться укладка второго слоя, который перекрывает стыки первого слоя, что обеспечивает максимальную теплоизоляцию.

После укладки утеплителя необходимо закрыть его пароизоляционной пленкой, которая защитит материал от влаги, образующейся в результате конденсации. Пленка укладывается с нахлестом, а все стыки тщательно проклеиваются специальным скотчем.

Завершение работ

После завершения утепления и гидроизоляции можно переходить к монтажу кровельного покрытия. Важно помнить, что правильное обустройство четырехскатной крыши не только улучшает ее эксплуатационные характеристики, но и значительно увеличивает срок службы всей конструкции.

Таким образом, утепление и гидроизоляция четырехскатной крыши – это комплексный процесс, требующий внимательного подхода и соблюдения всех технологий. Правильно выполненные работы обеспечат надежность и комфорт в вашем доме на долгие годы.

Преимущества и недостатки четырехскатной крыши

Четырехскатная крыша, также известная как крыша с четырьмя скатами, представляет собой конструкцию, состоящую из четырех наклонных плоскостей, которые сходятся в одной центральной точке. Эта форма крыши обладает рядом преимуществ, но также имеет и свои недостатки, которые стоит учитывать при выборе данного типа кровли.

Преимущества четырехскатной крыши

• Эстетическая привлекательность: Четырехскатная крыша придает зданию более гармоничный и завершенный вид. Она хорошо вписывается в различные архитектурные стили и может быть выполнена в разнообразных отделках.
• Устойчивость к погодным условиям: Благодаря своей форме, четырехскатная крыша эффективно отводит дождевую воду и снег, что снижает риск протечек и повреждений конструкции. Наклонные скаты способствуют быстрому стеканию осадков, что особенно важно в регионах с обильными осадками.
• Дополнительное пространство: Под четырехскатной крышей можно организовать мансарду или чердак, что увеличивает полезную площадь здания. Это пространство можно использовать как жилую зону, склад или даже офис.
• Устойчивость к ветровым нагрузкам: Четырехскатная крыша более устойчива к сильным ветрам по сравнению с односкатными или двускатными крышами, так как ее форма снижает сопротивление ветру.

Недостатки четырехскатной крыши

• Сложность конструкции: Четырехскатная крыша требует более сложного проектирования и строительства, что может увеличить затраты на материалы и работу. Необходимость в дополнительных элементах, таких как стропила и подкосы, также может повысить стоимость.
• Требования к пространству: Для установки четырехскатной крыши требуется больше пространства, чем для других типов крыш. Это может стать проблемой на участках с ограниченной площадью.
• Увеличенные затраты на обслуживание: Из-за своей сложности и большего количества элементов, четырехскатные крыши могут требовать более частого обслуживания и ремонта, особенно в местах соединения скатов и в местах, подверженных воздействию влаги.
• Проблемы с вентиляцией: Если мансардное пространство не будет правильно вентилироваться, это может привести к образованию конденсата и плесени, что негативно скажется на состоянии крыши и здоровья жильцов.

Таким образом, выбор четырехскатной крыши требует тщательного анализа всех преимуществ и недостатков. Учитывая климатические условия, архитектурные особенности и бюджет, можно сделать обоснованный выбор, который будет служить долгие годы.
