Электронный динамометр, или силомер, представляет собой современное устройство, которое значительно упрощает измерение силы и нагрузки в различных областях, от научных исследований до промышленных применений. В отличие от традиционных механических динамометров, электронные модели обеспечивают более высокую точность, удобство в использовании и возможность автоматической обработки данных. В этой статье мы подробно рассмотрим принцип работы различных моделей электронных динамометров, их преимущества и особенности, а также представим наглядные видео, которые помогут лучше понять, как эти устройства функционируют и где они могут быть применены.
Электронный динамометр – классификация и назначение
Еще в школьные годы на уроках физики мы проводили эксперименты с простыми динамометрами, измеряя силу, необходимую для сдвига гирьки или шарика. В строительстве и тяжелой промышленности аналогичные инструменты имеют более сложное устройство и принципы обработки данных. Давайте разберемся, как устроены различные модели «силомеров».
Динамометры более сложной конструкции могут одновременно измерять от одного до трех параметров. В зависимости от количества измеряемых компонентов их классифицируют на однокомпонентные, двухкомпонентные и трехкомпонентные устройства. По принципу действия различают электрические, гидравлические и механические динамометры. При сверлении чаще всего используются электрические и гидравлические динамометры, так как они позволяют точно измерять осевую силу и крутящий момент.
Все динамометры имеют схожую конструкцию. Резец, фиксируемый специальным механизмом, работает в синхронизации с устройством, распределяющим силу резания на компоненты (один, два или три). В конструкции прибора предусмотрены датчики, которые преобразуют измеряемую силу в показатели. Эти данные считываются регистрирующим устройством. В качестве показателей могут выступать силы электрического тока, электрическая емкость, давление жидкости, крутящий момент, сила резания и другие параметры.
Электрические динамометры делятся на индукционные, пьезоэлектрические, конденсаторные (емкостные) и устройства с проволочными датчиками сопротивления. С помощью таких приборов можно измерять нагрузки в процессе производственной и строительной деятельности. Результаты замеров отображаются на осциллограмме. Например, при бурении скважин значение электрического динамометра критично – с его помощью контролируют силу нагрузки во время подъема и спуска колонны.
Принцип работы динамометра сжатия-растяжения основан на упругих деформациях инструмента, а точнее, на прекращении деформаций после снятия внешнего воздействия на материал. В результате возникают электрические сигналы, которые датчики преобразуют из малых перемещений частиц (упругих деформаций). Датчики могут быть емкостными, пьезоэлектрическими, индуктивными, электромагнитными, а также тензорезисторными.

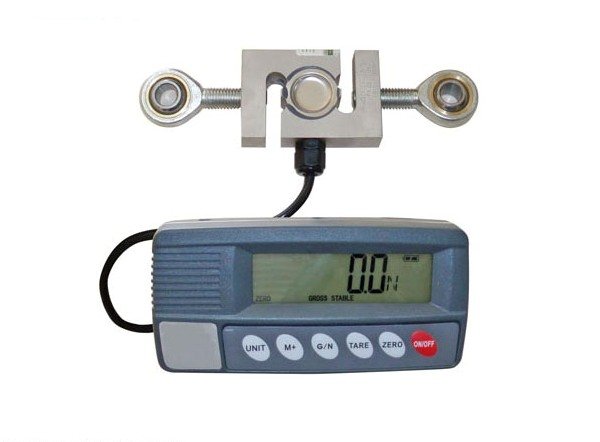

Что умеет электронный динамометр сжатия-растяжения?
Наиболее распространенным типом электрических динамометров является тензорезисторный. Его основное преимущество — высокая собственная частота, достигающая нескольких килогерц. Эти устройства позволяют проводить как динамические, так и статические измерения. Динамические измерения изучают нормы и законы физических процессов в исследуемом объекте. Статические измерения предполагают, что физическая величина остается неизменной в процессе измерения.

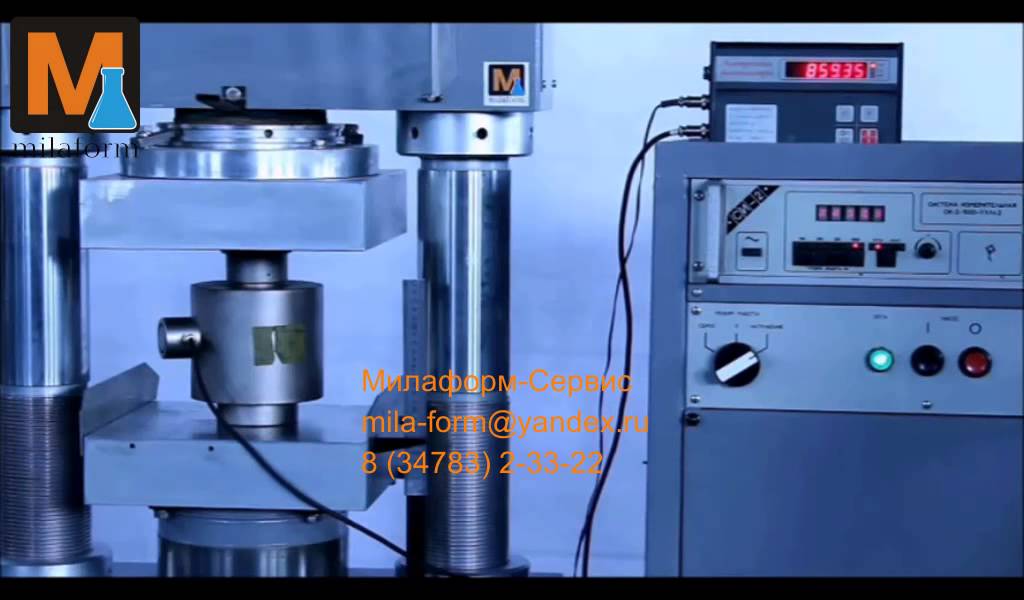

В предыдущем разделе были рассмотрены типы датчиков, используемых в этих приборах. Назначение устройства зависит от применяемых датчиков. Широко используемый тензорезисторный динамометр включает упругий элемент и тензорезисторные решетки. При воздействии нагрузки происходит их деформация. Это приводит к разбалансировке токов моста сопротивления, что вызывает сигнал, фиксируемый вторичным прибором с специальной шкалой. Эта шкала градуируется в единицах силы. Данный тип устройства применяется в промышленности для измерения силы сжатия, а также для проверки силоизмерительных машин и определения напряжения в образцах.
| Параметр | Описание | Применение |
|---|---|---|
| Принцип работы | Измерение силы на основе деформации чувствительного элемента | Научные эксперименты, спорт |
| Типы динамометров | Электронные, механические, гидравлические | Выбор в зависимости от задачи |
| Диапазон измерений | От нескольких граммов до тысяч килограммов | Подбор в зависимости от нагрузки |
| Точность измерений | Обычно ±1-5% в зависимости от модели | Важна для научных и промышленных исследований |
| Интерфейс | Цифровой дисплей, USB, Bluetooth | Удобство передачи данных |
| Питание | Батарейки, аккумуляторы, сеть | Выбор в зависимости от условий работы |
Интересные факты
Вот несколько интересных фактов о электронных динамометрах:
-
Принцип работы: Электронные динамометры используют различные методы измерения силы, включая тензодатчики, которые преобразуют механическое напряжение в электрический сигнал. Это позволяет обеспечить высокую точность и чувствительность измерений, что делает их незаменимыми в научных исследованиях и промышленности.
-
Широкий спектр применения: Эти устройства находят применение не только в лабораториях, но и в спортивной медицине, где используются для оценки физической силы спортсменов, а также в производстве, где помогают контролировать качество и безопасность продукции, измеряя усилия, необходимые для разрыва или деформации материалов.
-
Интеграция с цифровыми технологиями: Современные электронные динамометры часто оснащены Bluetooth или Wi-Fi, что позволяет передавать данные на мобильные устройства или компьютеры для дальнейшего анализа. Это упрощает процесс сбора и обработки данных, а также позволяет проводить удаленный мониторинг и управление испытаниями.
Индукция и пъезоэлектрический эффект в динамометрах

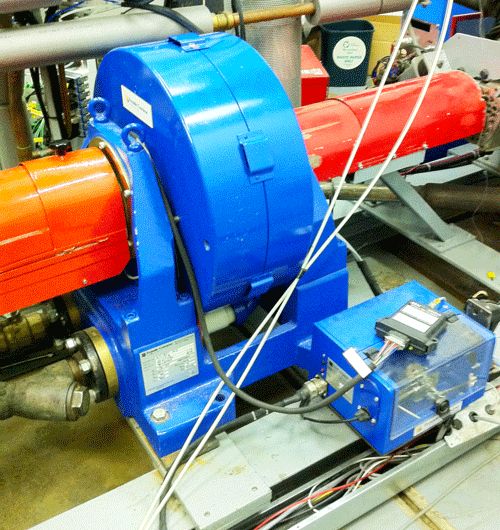

Индукционный динамометр предназначен для тестирования двигателей мощностью до 966 лошадиных сил. Этот электрический прибор отличается низкой инерционностью и охлаждается водой. Его работа основана на создании тормозящего момента, возникающего благодаря вихревым токам. В магнитном поле вращается металлический диск, на котором формируются вихревые токи, фиксируемые тензодатчиком. Также в конструкции имеется магнитный датчик (датчик с переменным магнитным сопротивлением), который отслеживает количество оборотов диска в минуту.
Пьезоэлектрические динамометры измеряют статические силы. В качестве реакционных элементов используются специальные пластинки из пьезокварца, выбранные за их уникальные свойства, позволяющие создавать прямой и обратный пьезоэффект. При нагрузке на поверхность пластинок возникает электрический заряд. Реакция пластинок зависит от положения плоскостей разреза относительно осей кристаллов и от того, действует ли на них сила сжатия или сдвига.
Пластинки располагаются по кругу и зажаты между двумя стальными кольцами. К ним подключен усилитель с высоким входным сопротивлением, который преобразует заряд в электрическое напряжение. Для снятия заряда между пластинами установлены электроды. При ударе возникает электрический заряд, что делает пьезокварцевые динамометры идеальными для измерения ударных нагрузок, особенно в условиях повышенной температуры.
Это связано с тем, что кварц практически не подвержен температурным изменениям и обладает высоким удельным электрическим сопротивлением.
https://youtube.com/watch?v=w7f-O188kho
Динамометр электрический с проволочными датчиками – секрет работы

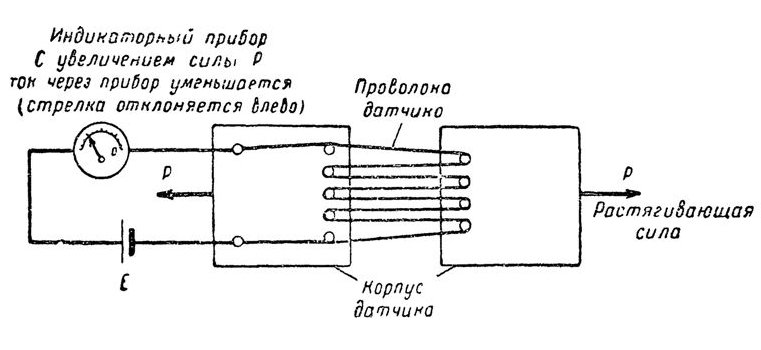

Динамометр с проволочными датчиками сопротивления находит применение в промышленности. Особенно популярен динамометр, разработанный Б.И. Мухиным. Основной элемент устройства — «лодочка», квадратная пластина, фиксируемая внутри корпуса на упругих звеньях. Эти звенья из закаленной стали имеют форму полых трубок и интересную характеристику: они обладают низкой жесткостью по отношению к вектору, перпендикулярному оси, и высокой жесткостью по отношению к вектору, параллельному оси.
В местах соединения деталей установлены по два проволочных датчика с базой 10 миллиметров, что позволяет избежать контактных деформаций. Также имеется датчик для определения горизонтальных сил (один вдоль горизонтальной оси Z) и по два датчика для фиксации крутящего момента на осях Y и X. Этот прибор используется в процессах фрезерования, шлифовки, точения и нарезания резьбы резцом, позволяя измерять силу резания. При сверлении, зенкеровании и нарезании резьбы метчиком динамометр фиксирует осевую силу и крутящий момент.
Применение электронных динамометров в различных отраслях
Электронные динамометры, также известные как силомеры, находят широкое применение в самых различных отраслях благодаря своей высокой точности, удобству использования и возможности автоматизации процессов измерения. Рассмотрим подробнее, где и как используются эти устройства.
1. Промышленность
В промышленности электронные динамометры применяются для контроля качества продукции, а также для тестирования материалов на прочность и устойчивость к нагрузкам. Например, в производстве строительных материалов, таких как бетон или сталь, динамометры позволяют измерять прочность на сжатие и растяжение, что критически важно для обеспечения безопасности конструкций.
2. Автомобильная отрасль
В автомобильной промышленности электронные динамометры используются для тестирования различных компонентов автомобилей, таких как тормоза, подвеска и двигатели. С их помощью можно измерять усилия, возникающие при работе узлов и агрегатов, что позволяет оптимизировать их конструкцию и повысить безопасность автомобилей.
3. Научные исследования
В научных исследованиях электронные динамометры играют важную роль в экспериментальных работах, связанных с механикой и физикой. Они позволяют точно измерять силы, действующие на образцы, что необходимо для проведения различных экспериментов, таких как испытания на сдвиг, сжатие и растяжение. Это особенно актуально в материаловедении и механике материалов.
4. Медицина
В медицинской практике электронные динамометры используются для оценки силы мышц и функционального состояния опорно-двигательного аппарата. Например, в реабилитации пациентов после травм или операций динамометры помогают отслеживать прогресс восстановления и корректировать программу лечения. Они также могут применяться в спортивной медицине для оценки физической подготовки спортсменов.
5. Спорт и фитнес
В спортивной сфере электронные динамометры используются для оценки силы и выносливости спортсменов. Тренеры могут применять эти устройства для мониторинга прогресса своих подопечных, а также для разработки индивидуальных тренировочных программ. Это позволяет оптимизировать тренировочный процесс и достигать лучших результатов.
6. Образование
В образовательных учреждениях электронные динамометры используются для проведения практических занятий по физике и механике. Студенты могут наглядно изучать законы механики, проводя эксперименты с различными материалами и конструкциями. Это способствует лучшему усвоению теоретического материала и развитию практических навыков.
Таким образом, электронные динамометры находят применение в самых различных областях, от промышленности до медицины и образования. Их универсальность и точность делают их незаменимыми инструментами для измерения силы и нагрузки в самых разных условиях.

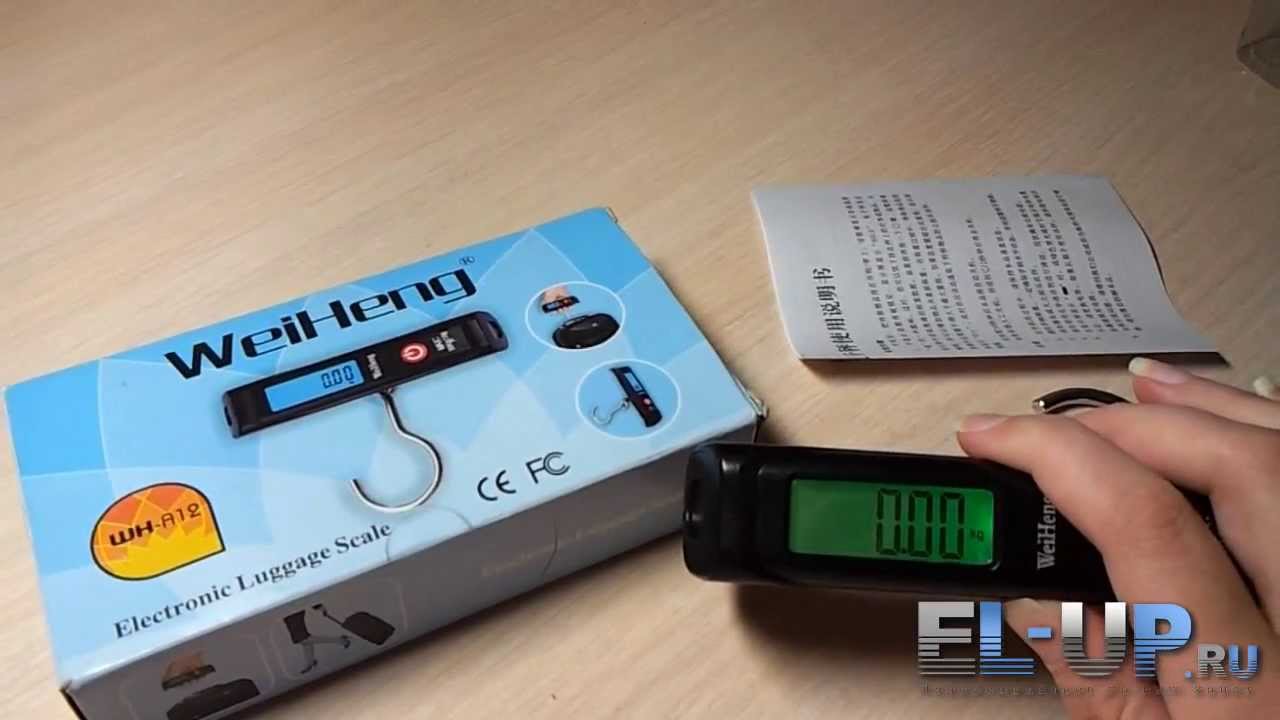

Сравнение электронных динамометров с механическими аналогами
Электронные динамометры и механические аналоговые устройства имеют свои уникальные особенности и преимущества, которые делают их подходящими для различных приложений. Основное различие между ними заключается в способе измерения силы и представлении результатов.

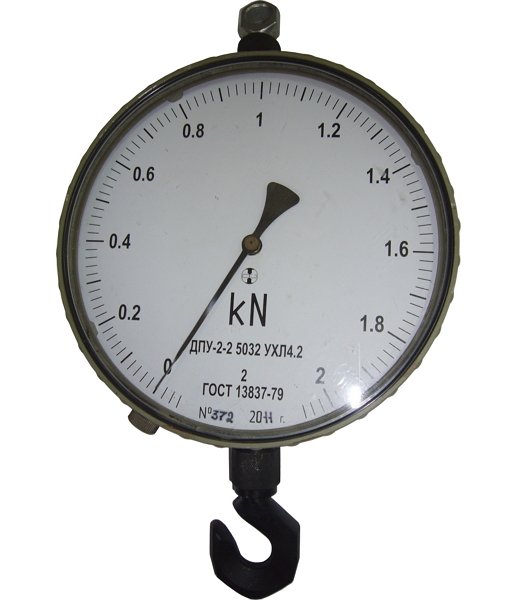

Механические динамометры, как правило, используют пружинный механизм для определения силы. Когда на пружину воздействует сила, она деформируется, и величина этой деформации пропорциональна приложенной силе. Результат отображается на шкале, что делает его простым и интуитивно понятным для пользователя. Однако механические устройства имеют свои ограничения: они могут быть подвержены ошибкам из-за износа, температуры и других факторов, что может привести к неточным измерениям.
С другой стороны, электронные динамометры используют сенсоры и цифровую обработку данных для измерения силы. Это позволяет им обеспечивать более высокую точность и стабильность результатов. Электронные устройства могут автоматически корректировать показания в зависимости от условий окружающей среды, что делает их более надежными в различных ситуациях. Кроме того, они часто имеют дополнительные функции, такие как возможность хранения данных, подключения к компьютерам и другим устройствам, а также отображение результатов в различных единицах измерения.
Одним из значительных преимуществ электронных динамометров является их способность к многократным измерениям с высокой скоростью. Это особенно полезно в научных исследованиях и производственных процессах, где требуется быстрое и точное измерение силы. Механические динамометры, как правило, требуют больше времени для получения результатов, что может быть критично в некоторых ситуациях.
Однако стоит отметить, что электронные динамометры могут быть более чувствительными к внешним воздействиям, таким как электромагнитные помехи, что может влиять на точность измерений. Кроме того, они требуют источника питания, что может быть ограничивающим фактором в некоторых условиях эксплуатации.
В заключение, выбор между электронным и механическим динамометром зависит от конкретных требований и условий использования. Если необходима высокая точность и дополнительные функции, то электронный динамометр будет предпочтительным вариантом. В то же время, механические динамометры могут быть более подходящими для простых задач, где важна надежность и простота в использовании.
Советы по выбору и эксплуатации электронного динамометра
Выбор и эксплуатация электронного динамометра требуют внимательного подхода, так как от этого зависит точность измерений и долговечность устройства. Ниже представлены ключевые аспекты, на которые стоит обратить внимание при выборе и использовании электронного динамометра.
1. Определение целей использования
Перед покупкой динамометра важно четко определить, для каких целей он будет использоваться. Разные модели могут иметь различные диапазоны измерений, точности и функциональные возможности. Например, если вам нужно измерять силу в спортивных тренировках, подойдет один тип динамометра, а для научных исследований — совершенно другой.
2. Диапазон измерений
Обратите внимание на диапазон измерений устройства. Он должен соответствовать вашим потребностям. Например, если вы планируете измерять небольшие силы, выбирайте динамометры с низким диапазоном, тогда как для промышленных задач подойдут модели с высоким пределом измерений.
3. Точность и разрешение
Точность измерений — один из самых важных параметров. Убедитесь, что выбранный вами динамометр имеет достаточную точность для ваших задач. Разрешение также играет роль: чем выше разрешение, тем более детальные данные вы сможете получить.
4. Тип датчика
Электронные динамометры могут использовать различные типы датчиков, такие как тензодатчики или пьезоэлектрические. Каждый из них имеет свои преимущества и недостатки. Тензодатчики, например, обеспечивают высокую точность, но могут быть чувствительны к внешним воздействиям, тогда как пьезоэлектрические датчики лучше подходят для динамических измерений.
5. Удобство использования
Обратите внимание на эргономику устройства. Удобная ручка, понятный интерфейс и наличие дисплея с подсветкой могут значительно упростить процесс измерений. Также стоит учитывать вес и размеры динамометра, особенно если вы планируете использовать его в полевых условиях.
6. Дополнительные функции
Некоторые модели динамометров могут иметь дополнительные функции, такие как возможность подключения к компьютеру для анализа данных, встроенные программы для расчета и сохранения результатов, а также возможность работы с различными типами нагрузок. Эти функции могут значительно расширить возможности устройства.
7. Условия эксплуатации
Перед покупкой убедитесь, что динамометр подходит для условий, в которых он будет использоваться. Например, если вы планируете использовать его в условиях высокой влажности или температуры, выбирайте модели с соответствующей защитой.
8. Обслуживание и калибровка
Регулярное обслуживание и калибровка динамометра необходимы для поддержания его точности. Ознакомьтесь с рекомендациями производителя по уходу за устройством и периодичности калибровки. Это поможет избежать ошибок в измерениях и продлить срок службы прибора.
Следуя этим советам, вы сможете выбрать подходящий электронный динамометр и эффективно его использовать, что обеспечит точные и надежные результаты в ваших измерениях.
