В современном мире точность измерений играет ключевую роль в различных сферах, от домашнего ремонта до профессионального производства. Электронный штангенциркуль, как современный инструмент, обещает значительно упростить процесс измерения и повысить его точность по сравнению с традиционными аналогами. В этой статье мы рассмотрим, насколько полезен и необходим электронный штангенциркуль в быту, какие преимущества он предлагает, а также какие модели лучше всего подходят для различных задач. Мы также подготовили видео-обзор, который поможет вам сделать правильный выбор и оценить все достоинства этого инструмента.

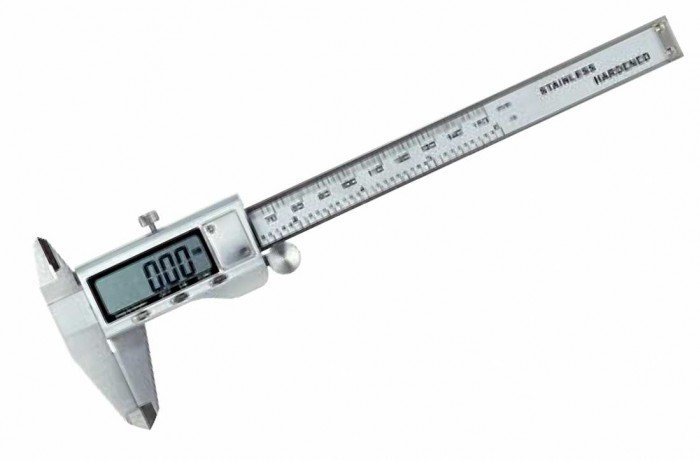

Штангенциркуль электронный (цифровой): новое поколение известного прибора

Этот штангенциркуль способен измерять как в миллиметрах, так и в дюймах. Он также имеет функцию запоминания значений замеров. Это инновационная версия широко используемого инструмента, который применяется в слесарных, монтажных и строительных работах, где требуется точное измерение наружных и внутренних размеров деталей, отверстий и пазов.

Чем он отличается от своих предшественников? Вспомним, как выглядел прибор, который мы использовали на уроках труда в школе. На штанге с делениями, где каждое деление равно 1 мм, перемещалась рамка с нониусом для определения долей миллиметра. Губки фиксировали измеряемую величину. Сначала нужно было определить целые миллиметры, затем разобраться с долями и сложить их с целыми. Сегодня, когда искомый размер автоматически отображается на экране, этот процесс кажется устаревшим. Молодое поколение уже не стремится использовать старые устройства.

Тем не менее, традиционные штангенциркули зарекомендовали себя в прошлом. Этот инструмент предназначен для непосредственного измерения линейных размеров детали в контакте с изделием и имеет множество модификаций. В зависимости от способа считывания показаний различают нониусные, циферблатные и цифровые модели. Широкий ассортимент этих инструментов объясняется разнообразием выполняемых функций. Губки могут располагаться как двусторонне, так и односторонне; они бывают острыми или узкими. В некоторых случаях используются линейки для измерения глубины и рамки микрометрической подачи для разметки.

Современные модели защищены от влаги и пыли, а также не проводят электрический ток. Существуют даже штангенциркули, специально разработанные для левшей. Можете представить Левшу, того самого, что подковал блоху, с штангенциркулем? Почему бы и нет? Этот сказочный герой, обладающий «глазом пристрелявшим», оценил бы возможности современного инструмента. Небольшое устройство, но с огромной пользой. Если вы используете такой прибор в работе, брак исключен, и никакая служба контроля качества не сможет придраться. Измеряйте все, что угодно, в диапазоне от 0 до 150 мм.

https://youtube.com/watch?v=1Hc6YsHG73I

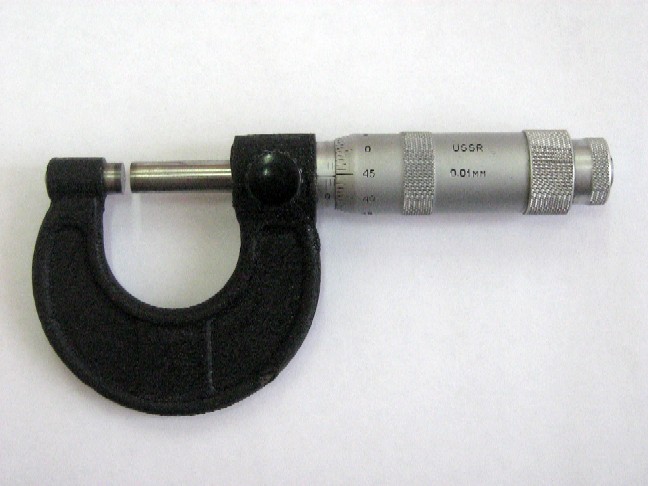

Что выбрать – электронный штангенциркуль, обычный или микрометр?

Штангенциркуль предназначен для измерения различных участков деталей с точностью до 0,1-0,01 миллиметра. Более точным инструментом является микрометр, который устанавливает размеры с точностью до тысячных долей миллиметра. Однако микрометр не может измерять детали длиной более 50 мм. Штангенциркуль, даже в электронной версии, не обеспечивает такой же точности, как микрометр, из-за особенностей конструкции.

Обычные штангенциркули позволяют измерять детали длиной до 40 сантиметров. Существуют и специальные инструменты, способные измерять предметы длиной до двух метров.

По мнению экспертов, замеры с помощью штангенциркуля считаются вспомогательными и приблизительными. Измерения с использованием микрометра считаются более точными, так как этот инструмент применяется в ситуациях, требующих высокой точности. Тем не менее, современные новшества могут составить конкуренцию традиционным инструментам.

Для непрофессионалов штангенциркули с делением менее 0,1 миллиметра не представляют интереса, поскольку различить разницу между 12,05 и 12,1 мм на глаз практически невозможно. Однако на рынке появились новые электронные модели с точностью до 0,01 мм, производимые в таких странах, как Китай, Германия, Япония и Швейцария.

Некоторые соотечественники уже оценили удобство использования таких штангенциркулей. В тестах отмечается, что цифровой штангенциркуль обладает множеством преимуществ и полезных функций. Большинство пользователей согласны, что работать с современной электронной моделью стало быстрее и проще. Однако не всегда новинка находит применение в производстве: многие специалисты считают такие приборы хрупкими и возвращаются к проверенным временем моделям.

Тем не менее, домашние мастера с удовольствием используют достижения прогресса. Они рекомендуют выбирать модели из прочных материалов для длительного использования. Для разового применения подойдет простая и недорогая китайская модель, но желательно проверить точность измерений и качество сборки перед покупкой. Теперь давайте подробнее рассмотрим устройство этого контрольно-измерительного прибора.

Тест электронного штангенциркуля.

Интересные факты

Вот несколько интересных фактов о сравнении электронного штангенциркуля и его традиционного аналога:

1. Точность и удобство: Электронные штангенциркули обычно обеспечивают более высокую точность измерений благодаря цифровым дисплеям, которые исключают возможность ошибок при считывании показаний. Многие модели также имеют функцию автоматического обнуления, что упрощает процесс измерения.

2. Функции и возможности: Современные электронные штангенциркули могут иметь дополнительные функции, такие как возможность измерения глубины, внутреннего и внешнего диаметра, а также возможность переключения между метрической и дюймовой системами. Некоторые модели даже могут сохранять данные и передавать их на компьютер или мобильное устройство.

3. Энергетическая независимость: Хотя электронные штангенциркули требуют питания (обычно от батареек), многие современные модели имеют функцию автоматического отключения, что позволяет экономить заряд. В то же время традиционные штангенциркули не зависят от источников энергии, что делает их более надежными в условиях, где доступ к электричеству ограничен.

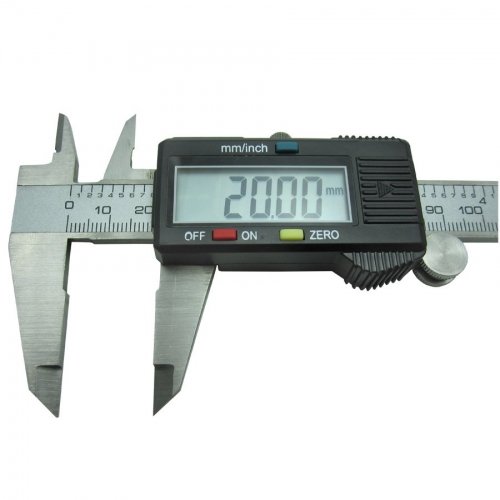

Конструкция цифрового штангенциркуля (150 мм)

Конструкция данного инструмента практически идентична традиционному варианту:

• губки для внешних измерений,
• губки для внутренних измерений,
• глубиномер,
• подвижная рама,
• зажимной винт рамы,
• штанга,
• шкала штанги,
• дисплей.

Прибор обычно оснащен кнопкой включения/выключения, функцией обнуления текущих показаний (удобно при калибровке) и кнопкой для переключения единиц измерения: миллиметры или дюймы с возможностью отображения до трех знаков после запятой. Цифровой штангенциркуль (150 мм) изготавливается из нержавеющей стали, а корпус выполнен из специального пластика. Он работает от батареек, которые обычно идут в комплекте. Измеряемые размеры отображаются на электронном дисплее. Показания можно обнулять в любой момент, а также измерять отклонения от заданного значения.

Чтобы увидеть результаты измерений, не нужно напрягать зрение – четкий и контрастный дисплей показывает крупные цифры, что удобно при плохом освещении или для специалистов с проблемами зрения, с которыми сталкиваются многие опытные работники. Линейка на приборе имеет дополнительную разметку в дюймах и миллиметрах, что позволяет использовать его как обычный штангенциркуль без включения.

Недостатки электронных штангенциркулей в основном касаются недорогих моделей китайского производства. Наблюдаются проблемы с износостойкостью, хрупкостью и качеством материалов. Иногда возникают «скачки» цифр на экране и путаница в показаниях сотых долей миллиметра, поэтому использование такого инструмента требует определенной практики. Качественные дорогие штангенциркули, например, немецкого производства из высококачественной стали, практически лишены этих недостатков.

Таким образом, те, кто ценит высокое качество и готов за него платить, смогут оценить все преимущества цифровых устройств и, возможно, после некоторого времени использования не захотят возвращаться к старым моделям с нониусом. Подводя итог, стоит отметить, что, несмотря на все преимущества, микрометр по-прежнему сохраняет свои позиции, и цифровой штангенциркуль не следует считать его абсолютной заменой. Тем не менее, он может составить серьезную конкуренцию в измерениях и стать незаменимым инструментом в арсенале профессионала.

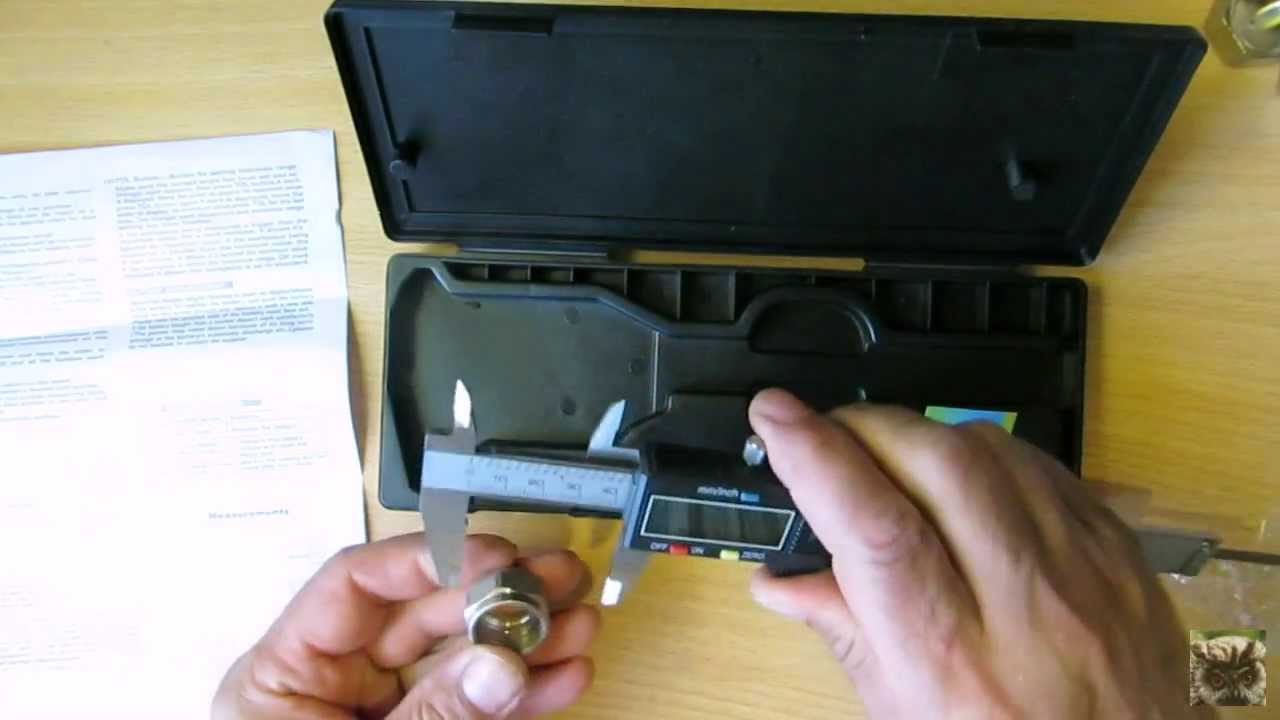

Цифровой штангенциркуль (кронциркуль) Digital 150mm Caliper

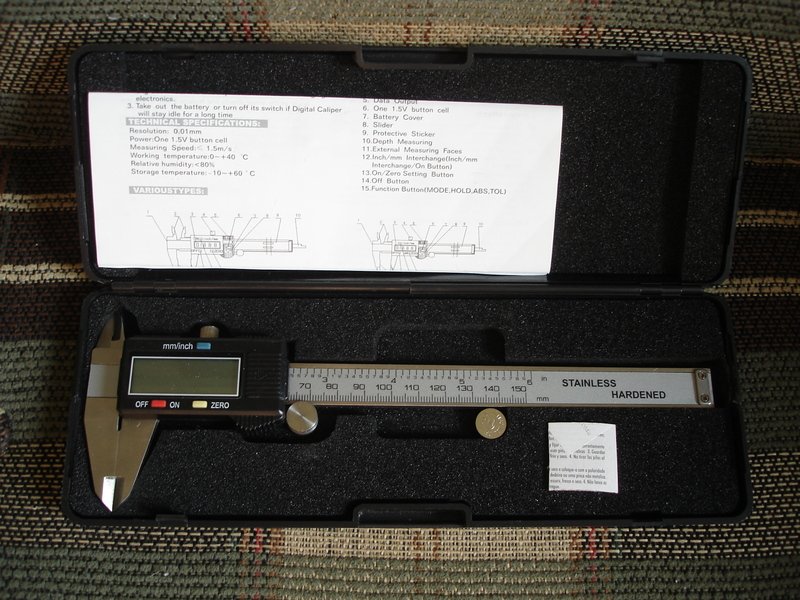

Какую задачу вы поставите перед своим штангенциркулем?

Недавно ко мне заглянул друг, работающий фрезеровщиком, и протянул небольшую коробочку: «Возьмешь?» – спросил он. Я, конечно, согласился: «Конечно, возьму! А что внутри?» Внутри оказался предмет, о котором пойдет речь в этой статье. Я удивился, почему мой друг решил отдать такую полезную вещь. Он объяснил: «Дело в том, что мой сын привёз мне из Китая эту электронную игрушку. Я обрадовался: глаза не устают, всё видно прекрасно. Но у меня закрались сомнения: а вдруг будут помехи, и она будет показывать неточно?

Что если батарейка сядет в самый неподходящий момент или с хрупкой электроникой произойдёт что-то непредвиденное? Поэтому я каждый раз перепроверяю всё своим привычным инструментом, и это занимает в два раза больше времени. Кстати, показывает она довольно точно – обычно ошибается на сотые доли миллиметра, всего пару раз была ошибка в одну десятую. Но для моей работы иногда нужна высокая точность. В итоге я просто забросил её, хотя жаль – вещь действительно хорошая. Так что вот, забирай. Для домашнего использования или стройки дачи тебе её хватит с лихвой: можно правильно выбрать сверло из набора или измерить глубину отверстия в стене. Да и пользоваться ей удобно: экран большой, всё видно отлично».

Так у меня дома и появился штангенциркуль нового поколения, который ни разу не подвёл во время ремонта. Я даже выбрал подарок для жены на годовщину свадьбы с его помощью! В тот же вечер, получив подарок, я заметил на тумбочке её кольцо и решил измерить внутренний диаметр – провёл свои полевые испытания. Продавщицу в ювелирном магазине я удивил: ещё не приходили к ней мужья, так подготовленные, с инструментами. Кольцо подошло идеально, и жене оно понравилось. Так что выбирайте инструменты в зависимости от задач, которые собираетесь решать!

https://youtube.com/watch?v=m7EwmTbhJz8

Преимущества и недостатки электронного штангенциркуля

Электронный штангенциркуль, как современное измерительное устройство, предлагает ряд преимуществ, которые делают его привлекательным выбором для профессионалов и любителей. Одним из основных достоинств является высокая точность измерений. В отличие от традиционного механического штангенциркуля, который может иметь погрешность из-за человеческого фактора, электронный вариант обеспечивает более стабильные и точные результаты благодаря цифровому дисплею и встроенным датчикам.

Еще одним значительным преимуществом является удобство использования. Электронные штангенциркули часто оснащены функцией автоматического включения и выключения, что позволяет экономить заряд батареи. Кроме того, многие модели имеют возможность переключения между различными единицами измерения (миллиметры, дюймы), что делает их универсальными для различных задач. Дисплей с подсветкой обеспечивает хорошую видимость даже в условиях недостаточного освещения, что является важным аспектом для работы в сложных условиях.

Однако, несмотря на все свои преимущества, электронные штангенциркули имеют и свои недостатки. Одним из них является зависимость от источника питания. В то время как механические штангенциркули могут работать без каких-либо дополнительных ресурсов, электронные модели требуют регулярной замены батарей, что может быть неудобно в полевых условиях или на длительных проектах.

Кроме того, электронные штангенциркули могут быть более чувствительными к внешним условиям, таким как температура и влажность. Это может привести к сбоям в работе устройства или даже к его поломке. Механические штангенциркули, в свою очередь, более устойчивы к таким воздействиям и могут служить дольше при правильном уходе.

Также стоит отметить, что электронные штангенциркули могут быть дороже своих традиционных аналогов. Это может стать решающим фактором для некоторых пользователей, особенно если они не нуждаются в высокой точности и дополнительных функциях, которые предлагает электронный вариант.

В заключение, выбор между электронным и механическим штангенциркулем зависит от конкретных потребностей пользователя. Электронные модели предлагают множество преимуществ, таких как высокая точность и удобство, но также имеют свои недостатки, включая зависимость от батарей и чувствительность к внешним условиям. Поэтому перед покупкой важно тщательно оценить, какие характеристики являются приоритетными для выполнения поставленных задач.

Сравнение точности измерений: электронный vs. традиционный штангенциркуль

Точность измерений является одним из ключевых факторов при выборе инструмента для работы. Штангенциркуль, как традиционный, так и электронный, предназначен для измерения длины, глубины и диаметра различных объектов. Однако, между ними существуют значительные различия в точности и удобстве использования.

Традиционный штангенциркуль, выполненный из металла, обычно имеет шкалу с делениями, которые позволяют производить измерения с точностью до 0,02 мм. Эта точность достигается благодаря качественной обработке деталей и высокому уровню механической сборки. Однако, для получения точных результатов пользователю необходимо иметь хорошее зрение и навыки работы с инструментом, так как считывание показаний может быть затруднено, особенно при плохом освещении или на фоне сложных текстур.

С другой стороны, электронный штангенциркуль предлагает более высокую точность измерений, зачастую до 0,01 мм. Он оснащен цифровым дисплеем, который отображает результаты в реальном времени, что значительно упрощает процесс считывания. Кроме того, многие модели имеют функцию автоматического обнуления и возможность переключения между различными единицами измерения, что делает их более универсальными. Однако, стоит отметить, что точность электронного штангенциркуля может зависеть от состояния батареи и наличия электроники, что в некоторых случаях может привести к ошибкам в измерениях.

Важно также учитывать влияние внешних факторов на точность измерений. Традиционные штангенциркули могут быть подвержены механическим повреждениям и износу, что со временем может снизить их точность. Электронные модели, в свою очередь, могут быть чувствительны к температурным изменениям и влажности, что также может сказаться на их работе. Поэтому при использовании любого из инструментов необходимо соблюдать правила эксплуатации и хранения.

В заключение, можно сказать, что оба типа штангенциркулей имеют свои преимущества и недостатки в плане точности измерений. Традиционный штангенциркуль подходит для тех, кто ценит простоту и надежность, в то время как электронный штангенциркуль будет идеальным выбором для пользователей, которым важна высокая точность и удобство в работе. Выбор между ними зависит от конкретных задач и предпочтений пользователя.

Области применения электронного штангенциркуля в различных отраслях

Электронный штангенциркуль, благодаря своей высокой точности и удобству использования, находит широкое применение в различных отраслях. В первую очередь, он используется в машиностроении, где требуется высокая степень измерительной точности. С его помощью инженеры и конструкторы могут быстро и точно измерять размеры деталей, что критически важно для обеспечения качества и надежности готовой продукции.

В сфере металлообработки электронные штангенциркули позволяют выполнять измерения с минимальными погрешностями, что особенно важно при производстве сложных компонентов. Они помогают в контроле размеров заготовок и готовых изделий, а также в процессе настройки оборудования. Использование электронных штангенциркулей в этой области значительно ускоряет процесс измерений и снижает вероятность ошибок, связанных с человеческим фактором.

Кроме того, в строительстве и архитектуре электронные штангенциркули применяются для точного измерения размеров строительных материалов, таких как кирпичи, блоки и панели. Это позволяет обеспечить точность при монтаже и укладке, что, в свою очередь, влияет на долговечность и безопасность строений.

В ювелирной промышленности электронные штангенциркули используются для измерения размеров драгоценных камней и металлов. Высокая точность измерений позволяет ювелирам создавать изделия с идеальными пропорциями и минимальными отклонениями, что особенно важно для создания уникальных и высококачественных украшений.

Также стоит отметить применение электронных штангенциркулей в медицине, где они используются для измерения размеров медицинских инструментов и имплантатов. Точные измерения в этой области могут существенно повлиять на успех хирургических операций и качество медицинских услуг.

Таким образом, электронные штангенциркули находят применение в самых различных отраслях, от машиностроения до медицины, благодаря своей точности, удобству и способности ускорять процессы измерения. Это делает их незаменимыми инструментами в современном производстве и обслуживании.
