Электропроводка под гипсокартоном – это важный этап в процессе ремонта, который требует внимательного подхода и тщательного планирования. В данной статье мы рассмотрим ключевые аспекты, начиная от ввода кабеля и заканчивая точными выводами, чтобы обеспечить надежность и безопасность электросети. Вы получите полезные советы и рекомендации, а также видеоинструкции, которые помогут вам выполнить проводку не только эффективно, но и эстетически привлекательно, что особенно важно для современных интерьеров.

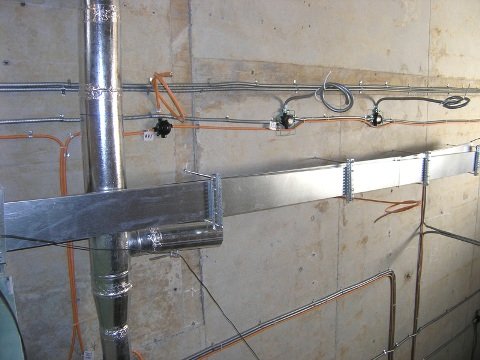

Провода под гипсокартон в обычном режиме

При капитальном ремонте помещения, начиная с «голого бетона», установка электропроводки под гипсокартоном не отличается от обычных электромонтажных работ. При правильном планировании последовательность действий становится очевидной:

• Разрабатывается схема размещения электроприборов, светильников, выключателей и розеток;
• Учитывается необходимость прокладки силовых линий в другие комнаты;
• Производятся электромонтажные работы, как правило, под потолком, с установкой распределительных коробок и других соединительных узлов;
• Обеспечивается доступ к кабелям для возможного последующего ремонта;
• Проверяется работоспособность освещения, розеток и выключателей, устраняются выявленные неисправности;
• Завершается отделка стен и потолка – это могут быть гипсокартон, панели ПВХ, пластиковый потолок и так далее.

К сожалению, такая четкая последовательность действий не всегда возможна. Часто возникает необходимость изменить или полностью переустановить электрическую часть комфорта уже после монтажа гипсокартонных панелей – как на потолке, так и на стенах. В таких случаях требуется установка скрытой проводки.

Узнайте, как самостоятельно выполнить электромонтаж в доме и квартире.

Как проложить кабель в стене из гипсокартона?

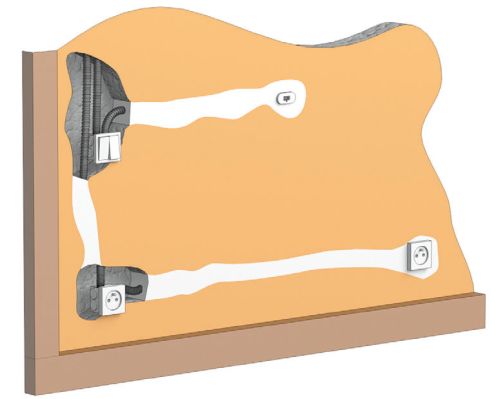

Скрытая проводка в гипсокартоне

Этот вариант не представляет особых трудностей, но требует внимательности и точности при монтаже. Его «невидимость» достигается благодаря прокладке кабелей между гипсокартонным листом и несущей стеной (или потолком). С эстетической точки зрения такой подход предпочтительнее установки наружных коробов, хотя и требует больше усилий. Основные требования к самостоятельной установке скрытой проводки следующие:

• Высокая степень пожарной безопасности. Это зависит от качества изоляции проводов, их соответствия допустимым нагрузкам, а также аккуратности выполнения всех соединений, ответвлений и скруток;
• Четкая и предсказуемая геометрия. Скрытые кабели следует располагать так, чтобы их можно было легко обнаружить при визуальном осмотре стен и потолка — вертикально вверх от каждой розетки (выключателя) и параллельно потолочным плинтусам;
• Возможность частичной замены и ремонта после завершения работ. Даже самые надежные кабели могут изнашиваться, содержать внутренние дефекты и подвергаться воздействию непредвиденных обстоятельств, таких как «потоп от неосторожных соседей».

Прокладка проводов по диагонали для экономии материалов недопустима, так как это усложнит поиск возможных неисправностей и превратит его в ненужное испытание.

Хватит теории, давайте перейдем к практической части скрытых манипуляций с проводами под гипсокартонным основанием.

Проводка для розетки и выключателя на гипсокартонной перегородке

Интересные факты

Вот несколько интересных фактов о электропроводке под гипсокартоном:

1. Скрытая проводка и безопасность: При установке электропроводки под гипсокартоном важно соблюдать правила безопасности. Использование специальных кабелей, таких как NYM или ВВГнг, защищает от перегрева и короткого замыкания. Кроме того, правильное размещение проводов помогает избежать случайных повреждений при установке или ремонте.

2. Технология «умного дома»: Современные системы электропроводки под гипсокартоном могут быть интегрированы в концепцию «умного дома». Это позволяет управлять освещением, отоплением и другими системами через мобильные приложения или голосовые команды, что делает жилье более комфортным и энергоэффективным.

3. Планирование и маркировка: Перед установкой проводки важно тщательно спланировать расположение всех электрических точек и провести маркировку. Это не только упрощает монтаж, но и облегчает будущие ремонты и модификации. Использование схем и чертежей помогает избежать ошибок и упрощает доступ к проводам в случае необходимости.

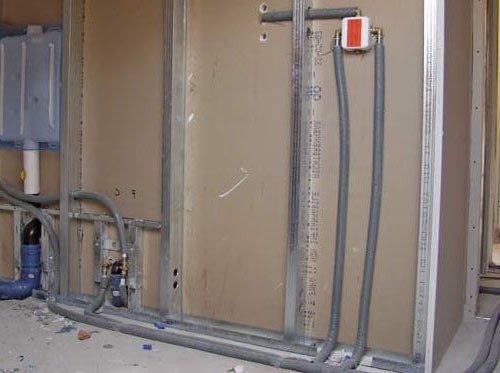

Электропроводка под гипсокартоном: выбираем кабель

Гипсокартон для отделочных работ представлен в трех основных типах: стандартный, влагостойкий и огнестойкий. Последние обозначаются как ГКЛВ и ГКЛО. Для отделки стен и потолков чаще всего используют стандартные гипсокартонные листы благодаря их доступности и привлекательному внешнему виду. Однако стоит учитывать, что их внутренняя структура может подвергаться тлению, а в некоторых случаях — даже воспламенению с выделением токсичных веществ. По этой причине скрытая проводка, проходящая за гипсокартоном, должна быть оснащена негорючей изоляцией.

Наилучшим вариантом будут провода марки ВВГ с пометкой «нг» в обозначении, что указывает на их негорючесть. Если пространство между потолком и стенами превышает 15 мм, можно использовать кабель ВВГнг и дополнительно установить на него гофротрубки из ПВХ. Этот подход поможет сэкономить на каждом погонном метре работы. Если монтажное пространство ограничено, рекомендуется применять кабель ВВГнг-LS. Он отличается высокой надежностью благодаря двойной изоляции, но его стоимость в 1.5-1.8 раза выше, чем у стандартного варианта.

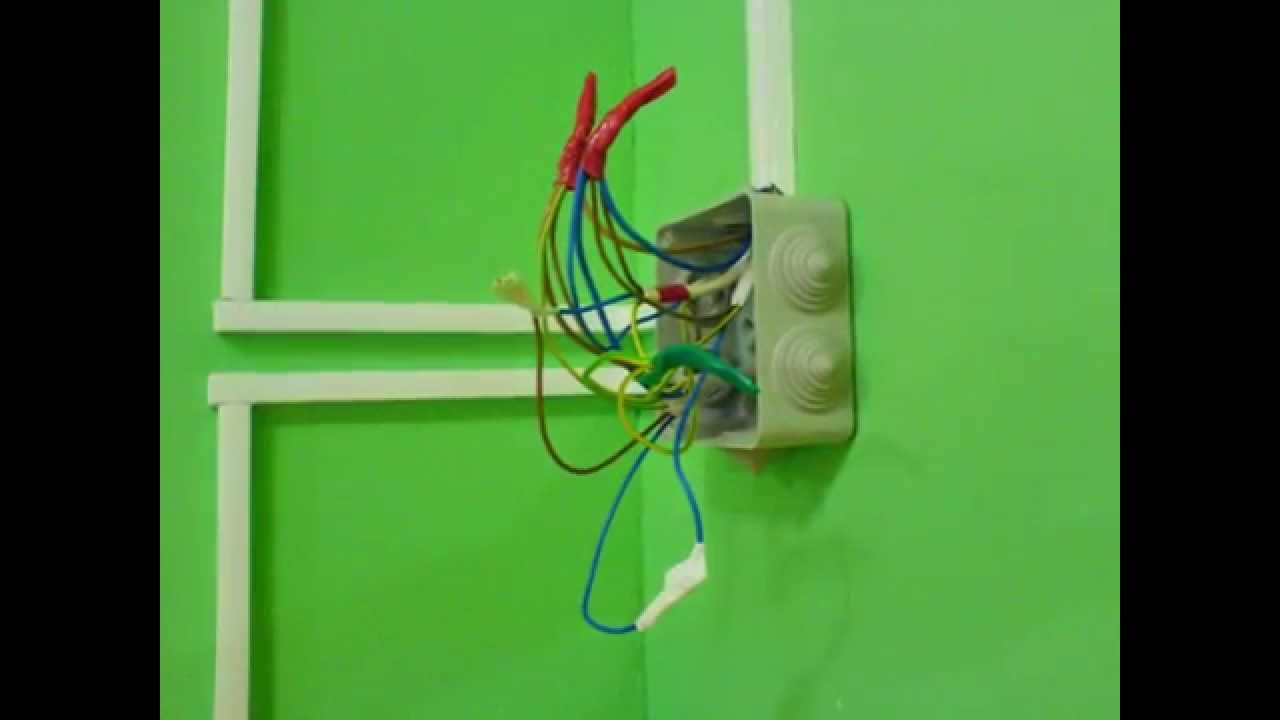

Внешняя электропроводка по гипсокартону

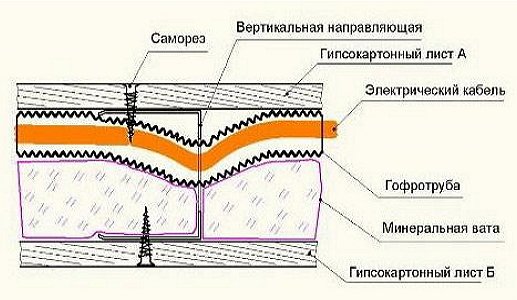

Монтаж проводки под гипсокартонными листами

Электропроводка, скрытая под гипсокартоном, начинается с ввода кабеля под облицовочный лист. Гипсокартон, благодаря своей мягкости и упругости, не повредит проводник или его изоляцию, даже если она одинарная, как в случае с кабелями ВВГнг. Однако важно учитывать технологию монтажа гипсокартона, который крепится на металлические направляющие и уголки.

Для защиты места ввода кабеля рекомендуется использовать изоляционную ленту контрастного цвета по отношению к внешней изоляции кабелей. Это упростит её обнаружение во время последующих работ.

Для прокладки проводов в стеновых панелях наиболее эффективен метод «грузила», который отличается простотой и результативностью:

• Сначала сверлится или вырезается монтажный проем для розетки, выключателя и т.д.;
• Кабель вводится над посадочным местом, к его торцу привязывается гайка. Чем длиннее участок, тем тяжелее должна быть гайка или другой компактный груз;
• При аккуратном проталкивании кабеля между стеной и плитой гайка будет постукивать о них, и извлечь её из вырезанного отверстия не составит труда. При достаточной амплитуде движений торец кабеля выйдет из межстенного зазора вместе с раскачивающейся гайкой;
• Рекомендуется оставить запас провода на случай последующей переустановки розетки, для чего формируется свободная петля, дальний край которой фиксируется хомутом или перемычкой с помощью шурупов. Можно использовать саморезы, оставшиеся после монтажа гипсокартона;
• Проводка от хомута поднимается вверх для прямолинейного расположения за гипсокартоном, после чего гайка отвязывается, и монтаж продолжается аналогично.

Нить, используемая для крепления «грузила» к проводу, должна быть толстой и достаточно длинной (от 6 см), чтобы обеспечить возможность маятниковых движений при протяжке.

Установка подрозетников в гипсокартоне.mpg

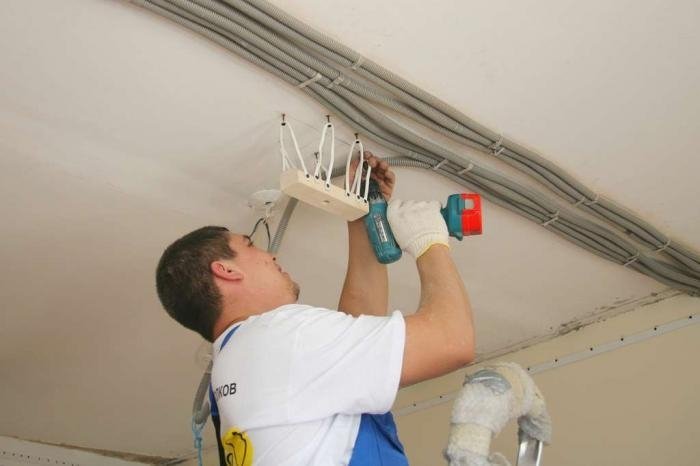

Протяжка кабелей под потолочным гипсокартоном

Такая работа значительно отличается от монтажа в стенах из гипсокартона. Ее можно выполнять с одним светильником, например, с люстрами в центре помещения, если монтажное отверстие достаточно велико для надежного крепления как электрических, так и механических элементов. Также возможно прокладывать магистральные провода, если нужно подвести электропитание из одной комнаты в другую.

Последовательность ремонта выглядит следующим образом:

• Подводятся кабели к верхней части стен с использованием методов штробления и высверливания сквозь кладку;
• Убираются декоративные плинтусы-обрамления для доступа к гипсокартонной плите. Лучше снимать плинтусы целиком, чем вырезать небольшие участки, так их проще будет заменить новым обрамлением в будущем;
• Сверлятся отверстия в потолке, желательно, чтобы они располагались напротив друг друга по прямой линии. В одно из отверстий вводится кабель и проталкивается к точке выхода.

Таким образом, можно преодолеть несколько метров пространства под потолком без дополнительных отверстий в гипсокартоне. Для электромонтажных работ с несколькими точками выхода, например, для установки подсветки или нескольких светильников, потребуется снять гипсокартон с потолка. Это обеспечит свободу движений при монтаже и позволит достичь необходимого уровня надежности и качества соединений.

Самоделки. Шарик для протяжки проводов под гипсокартоном

Установка распределительных коробок под гипсокартоном

это важный этап в процессе электромонтажа, который требует особого внимания и тщательной подготовки. Распределительные коробки служат для соединения проводов, распределения электрической энергии и защиты соединений от механических повреждений и воздействия внешней среды. Правильная установка этих элементов обеспечивает безопасность и надежность всей электросистемы.

Перед началом установки распределительных коробок необходимо определить их количество и расположение. Это зависит от планировки помещения, количества электрических точек и типа проводки. Обычно распределительные коробки устанавливаются в местах, где проводка будет соединяться, а также в местах, где требуется доступ к соединениям для дальнейшего обслуживания.

При выборе распределительных коробок следует учитывать их размеры и материал. Коробки могут быть пластиковыми или металлическими, и выбор зависит от условий эксплуатации. Пластиковые коробки легче и проще в установке, но металлические обеспечивают лучшую защиту от механических повреждений и электромагнитных помех.

Для установки распределительной коробки необходимо выполнить следующие шаги:

1. Подготовка места установки: Выберите место, где будет установлена коробка. Оно должно быть доступным для дальнейшего обслуживания и не должно находиться в местах, подверженных механическим повреждениям.
2. Разметка: С помощью уровня и рулетки отметьте места для крепления коробки. Убедитесь, что коробка будет установлена на ровной поверхности.
3. Монтаж коробки: Вырежьте отверстие в гипсокартоне для установки коробки. Убедитесь, что отверстие соответствует размеру коробки. Установите коробку в отверстие и закрепите ее с помощью саморезов или дюбелей.
4. Подключение проводов: Протяните провода через входные отверстия в коробке. Обязательно используйте специальные вводы для защиты проводов от механических повреждений. Соедините провода согласно схеме, используя клеммы или специальные соединительные элементы.
5. Закрытие коробки: После подключения проводов закройте коробку крышкой. Убедитесь, что все соединения надежно зафиксированы и изолированы.

Важно помнить, что все работы по установке распределительных коробок должны выполняться в соответствии с действующими нормами и правилами электробезопасности. Рекомендуется использовать только качественные материалы и инструменты, а также при необходимости обращаться за помощью к квалифицированным специалистам.

После завершения установки распределительных коробок необходимо провести проверку всех соединений и убедиться в их надежности. Это поможет избежать возможных проблем в будущем и обеспечит безопасную эксплуатацию электропроводки.

Подключение розеток и выключателей

это важный этап в процессе монтажа электропроводки под гипсокартоном. Правильное выполнение этого этапа обеспечивает не только безопасность, но и удобство эксплуатации электрических приборов в помещении.

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся:

• Электрические розетки и выключатели;
• Кабель (обычно используется ВВГнг-LS или NYM);
• Клеммники или клеммные колодки;
• Изолента;
• Дрель с насадками для сверления отверстий;
• Отвертка, плоскогубцы, нож для кабеля;
• Мультиметр для проверки подключения.

Первым шагом является разметка мест установки розеток и выключателей. Это можно сделать с помощью уровня и карандаша, чтобы обеспечить горизонтальное и вертикальное расположение. Рекомендуется устанавливать розетки на высоте 30 см от пола, а выключатели – на высоте 90 см. Однако эти параметры могут варьироваться в зависимости от индивидуальных предпочтений и назначения помещения.

После разметки необходимо просверлить отверстия для установки коробок. Коробки для розеток и выключателей должны быть установлены в стене на глубину, достаточную для их надежной фиксации. Важно помнить, что коробки должны быть установлены строго вертикально или горизонтально, в зависимости от их назначения.

Далее следует провести кабель от распределительной коробки до мест установки розеток и выключателей. Для этого необходимо использовать кабель подходящего сечения, который соответствует нагрузке. Обычно для розеток используется кабель с сечением 2.5 мм², а для освещения – 1.5 мм². Кабель прокладывается в гофрированных трубах или в специальных каналах, чтобы защитить его от механических повреждений.

После прокладки кабеля необходимо выполнить подключение. Для этого следует обрезать кабель до нужной длины и снять изоляцию с концов проводов. Важно помнить, что в каждом кабеле есть три провода: фаза (коричневый или черный), ноль (синий или голубой) и заземление (желто-зеленый). Подключение производится следующим образом:

• Фазовый провод подключается к клемме «L» на розетке или выключателе;
• Нулевой провод подключается к клемме «N»;
• Заземляющий провод (если предусмотрен) подключается к клемме с символом заземления.

После подключения всех проводов необходимо тщательно проверить правильность соединений. Для этого можно использовать мультиметр, который поможет убедиться в отсутствии короткого замыкания и правильности подключения. После проверки можно закрыть коробки и установить декоративные накладки на розетки и выключатели.

Важно помнить, что все работы по подключению электрических приборов должны выполняться с соблюдением правил безопасности. Если у вас нет достаточного опыта в электромонтажных работах, рекомендуется обратиться к профессионалам, чтобы избежать возможных ошибок и обеспечить безопасность эксплуатации электрической сети.

Проверка и тестирование электропроводки

После завершения монтажа электропроводки под гипсокартоном крайне важно провести проверку и тестирование всей системы. Это необходимо для обеспечения безопасности, надежности и эффективности работы электрической сети. В данном разделе мы рассмотрим основные этапы и методы проверки электропроводки.

1. Визуальный осмотр

Первым шагом в проверке электропроводки является визуальный осмотр всех соединений, кабелей и элементов системы. Необходимо убедиться в том, что:

• Кабели правильно уложены и не имеют механических повреждений.
• Все соединения выполнены качественно, без перекручивания и ослабления контактов.
• Использованы только сертифицированные материалы, соответствующие нормам и стандартам.

2. Проверка изоляции

Следующий этап – проверка изоляции проводов. Для этого используют мегомметр, который позволяет измерить сопротивление изоляции. Рекомендуемое значение сопротивления изоляции должно быть не менее 1 МОм. Если значение ниже, это может указывать на наличие повреждений или недостатков в изоляции, что требует немедленного устранения.

3. Тестирование цепей

После проверки изоляции необходимо протестировать каждую электрическую цепь. Для этого можно использовать мультиметр, который поможет проверить наличие напряжения и целостность цепи. Важно убедиться, что:

• На всех выводах присутствует необходимое напряжение.
• Нет коротких замыканий между фазой и нулем.
• Работа всех выключателей и розеток соответствует ожидаемым результатам.

4. Проверка защитных устройств

Не менее важным аспектом является проверка работы защитных устройств, таких как автоматические выключатели и УЗО (устройства защитного отключения). Эти устройства должны срабатывать при возникновении короткого замыкания или утечки тока. Для проверки их работоспособности можно использовать специальные тестеры или просто отключить автомат вручную, чтобы убедиться в его функциональности.

5. Финальное тестирование

После выполнения всех вышеописанных проверок, необходимо провести финальное тестирование всей системы. Это включает в себя:

• Проверку работы всех электроприборов, подключенных к сети.
• Наблюдение за поведением системы в течение определенного времени, чтобы выявить возможные скрытые проблемы.
• Убедиться в отсутствии перегрева проводов и других элементов системы.

6. Документирование результатов

По завершении всех проверок рекомендуется задокументировать результаты тестирования. Это поможет в будущем при обслуживании и ремонте электропроводки. Важно записать все выявленные недостатки и проведенные работы по их устранению.

Таким образом, проверка и тестирование электропроводки под гипсокартоном – это неотъемлемая часть процесса монтажа, которая обеспечивает безопасность и надежность электрической сети. Не стоит пренебрегать этими этапами, так как от этого зависит не только комфорт, но и безопасность всех жильцов помещения.
