Гидравлический домкрат – это незаменимый инструмент, который позволяет легко и безопасно поднимать тяжелые грузы, используя принципы гидравлики и свойства жидкостей. В этой статье мы подробно рассмотрим, как работает гидравлический домкрат, какие модели существуют и на что стоит обратить внимание при его выборе. Понимание механизма действия домкрата и его разновидностей поможет вам сделать осознанный выбор при покупке, а также обеспечит безопасность при выполнении работ с тяжелыми предметами. Видео дополнит информацию наглядными примерами и объяснениями.

Знакомимся – домкрат

Тем, у кого под окнами припаркован собственный автомобиль, хорошо знаком домкрат. Профессиональные строители также знают об этом инструменте, но в более крупных размерах и с другими характеристиками. Все эти устройства объединяет одна важная черта — они способны поднимать груз, не требуя доступа сверху, так как располагаются под объектом. Это исключает необходимость в создании тросовых систем, что экономит время и требует меньше рабочей силы и пространства.

По принципу работы выделяют несколько типов домкратов: винтовые, реечные, пневматические и гидравлические. Телескопические, горизонтальные, вертикальные и другие варианты представляют собой особенности, определяющие модификации некоторых устройств, используемых в специфических областях или сложных условиях. О всех этих аспектах можно говорить долго, и одной статьи для этого не хватит. Поэтому сосредоточимся на наиболее оптимальном варианте, по мнению строителей и автомобилистов — гидравлическом домкрате.

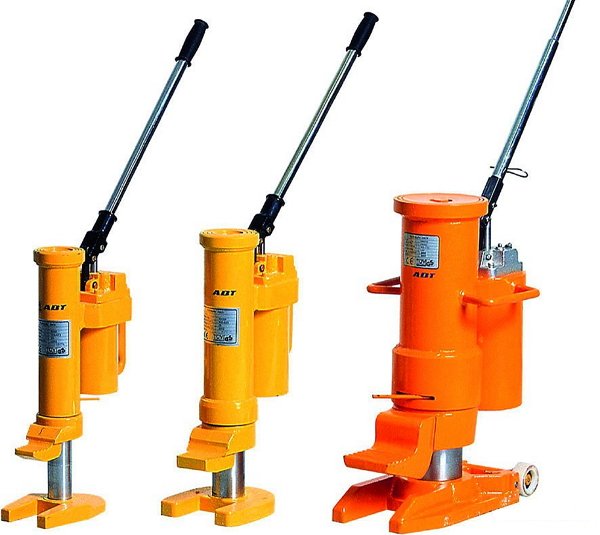

Гидравлические Домкраты

Гидравлический домкрат – конструкция и механизм действия

Для начала разберемся в конструкции и принципе действия подъемной силы. Название «гидравлический» указывает на использование жидкости, но в данном случае это специальное масло. Домкрат состоит из нескольких взаимосвязанных компонентов. Главным элементом является рабочий цилиндр, из которого выходит опорная точка, взаимодействующая с грузом и поднимающая его. К цилиндру через перепускной клапан подключен насос, который контролирует объем масла в рабочей зоне.

Внутри рабочего цилиндра находится поршень, соединенный с желобом, ведущим к опорной точке. Под поршнем и над ним располагается рабочая жидкость, аналогичная той, что содержится в насосе. Направление работы домкрата зависит от разницы уровней этих жидкостей, что основано на принципе сообщающихся сосудов. Обычно объем насоса меньше, что, несмотря на компактность конструкции, обеспечивает высокую эффективность работы устройства. Насос может приводиться вручную с помощью специальной ручки или работать от электропривода.

При накачивании насоса масло попадает под поршень, так как именно на этом уровне расположен клапан. Поршень поднимается, а для опускания груза необходимо сбросить давление. За эту настройку отвечает перепускной клапан, состоящий из двух частей: всасывающего и нагнетательного клапанов. Первый располагается в патрубке, где хранится масло, и предотвращает его обратный поток под действием давления, возникающего при опускании плунжера насоса.

Нагнетательный клапан находится со стороны рабочего цилиндра и не позволяет рабочей жидкости возвращаться в насос, когда плунжер поднимается, создавая разряжение в резервуаре. Таким образом, движение жидкости осуществляется в нужном направлении — к поршню, когда мы поднимаем груз. Если необходимо опустить груз, с помощью специального винта можно немного открыть клапан, чтобы постепенно сбросить давление, и объект плавно опустится, а рабочая жидкость вернется в резервуар насоса.

Как выбрать автомобильный домкрат — домкрат подкатной, домкрат гидравлический, домкрат винтовой?

Интересные факты

Вот несколько интересных фактов о гидравлических домкратах и принципах их работы:

1. Принцип Паскаля: Гидравлические домкраты работают на основе принципа Паскаля, который гласит, что изменение давления в замкнутой жидкости передается равномерно во всех направлениях. Это означает, что небольшое усилие, приложенное к жидкости в одном месте, может быть преобразовано в значительно большее усилие в другом месте, что позволяет поднимать тяжелые грузы с минимальными затратами.

2. Соотношение площадей: В гидравлическом домкрате используются два цилиндра разного диаметра. Когда вы нажимаете на поршень меньшего диаметра, создаваемое давление передается на поршень большего диаметра. Поскольку давление равно силе, деленной на площадь, увеличение площади поршня позволяет поднять значительно больший вес, чем тот, который вы прикладываете.

3. Применение в различных отраслях: Гидравлические домкраты находят широкое применение не только в автосервисах для подъема автомобилей, но и в строительстве, производстве и даже в аэрокосмической отрасли. Их способность поднимать тяжелые нагрузки делает их незаменимыми в ситуациях, где требуется высокая сила и точность.

Достоинства и недостатки гидравлического домкрата

Пришло время подвести итоги о преимуществах и недостатках конструкции домкрата. Использование жидкости в качестве рабочего элемента имеет ряд плюсов. Это обеспечивает плавность работы, точность остановки на нужной высоте и удобство в использовании инструмента. Домкрат может поднимать грузы свыше 100 тонн без значительных физических усилий благодаря разнице в объемах между резервуаром насоса и поршневым пространством. При умеренном воздействии на плунжер домкрат достигает около 80% коэффициента полезного действия.

Основной недостаток — медлительность работы, хотя это относительное понятие и не стоит воспринимать его как серьезный минус. Более значительной проблемой является высокая подхватка (расстояние от пола до минимального положения опорной точки домкрата). Если нет возможности предварительно поднять груз, этот инструмент может оказаться неэффективным, и вам, вероятно, потребуется механический домкрат. Однако на рынке появляются гидравлические домкраты с низким подхватом, которые решают эту проблему.

Кроме того, гидравлические домкраты менее ремонтопригодны по сравнению с механическими. Восстановить их работоспособность самостоятельно практически невозможно, поэтому важно внимательно следить за условиями хранения, транспортировки и эксплуатации. Рекомендуется избегать любых положений, кроме вертикального.

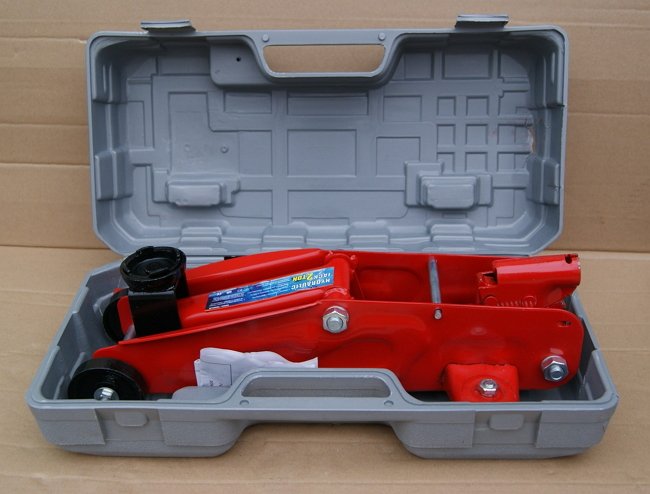

На фото — автомобильный гидравлический домкрат, kes-auto.ru. Фото строительных гидравлических домкратов, stroim-s-umom.ru. На фото — телескопический гидравлический домкрат, strport.ru. Фото универсального подкатного гидравлического домкрата, autom.com.ua. На фото — гидравлические домкраты, metaprom.ru.

Как устроен гидравлический домкрат

Домкрат телескопический и другие типы гидравлического агрегата

Гидравлические домкраты делятся на два основных типа: подкатные и бутылочные. Бутылочный домкрат, или вертикальный, имеет рабочий цилиндр и поршень, которые движутся только вверх и вниз. Это может создавать неудобства, особенно если груз находится близко к земле. Подкатной домкрат, в отличие от бутылочного, работает по тому же принципу, но его цилиндр и насос расположены горизонтально, а сам домкрат перемещается на специальной тележке. Хотя он менее компактен и требует ровной твердой поверхности, подкатной домкрат незаменим, когда доступ к грузу затруднен.

Простые модели этих домкратов обычно имеют один поршень, что ограничивает высоту подъема груза. Однако существуют телескопические домкраты с минимум двумя поршнями, что позволяет увеличить максимальную высоту подъема вдвое. Они надежно удерживают груз, не снижая безопасности. Тем не менее, такие модели становятся тяжелее и чаще используются на стационарных ремонтных станциях или в автосервисах. Однопоршневые домкраты идеально подходят для автомобилей и могут всегда находиться в багажнике, готовые прийти на помощь в дороге.

Некоторые недостатки гидравлических домкратов можно устранить с помощью гибридных устройств, таких как пневмогидравлические домкраты. Название говорит само за себя — в этих агрегатах объединены два типа механизмов. Они просты в использовании и способны выполнять более сложные задачи по сравнению с обычной гидравликой. Однако такие домкраты занимают больше места, поэтому для домашнего использования подойдут только компактные модели, в то время как на сервисных станциях можно встретить более крупные устройства.

Бутылочные домкраты

Как выбрать подходящий домкрат на гидравлике?

При выборе домкрата стоит обратить внимание на разнообразие моделей, отличающихся принципом работы и грузоподъемностью. Сначала определите максимальный вес, который планируете поднимать, место для хранения и частоту использования. Если домкрат нужен только для работы с автомобилем, грузоподъемность до 5 тонн будет достаточной, и он займет немного места. Организуйте хранение в багажнике так, чтобы домкрат всегда находился в вертикальном положении.

Также важны характеристики, такие как высота подъема и захвата, рабочий ход (он влияет на скорость подъема), срок службы и передаточное число. Последний параметр показывает, сколько усилий потребуется для работы насоса или какую мощность должен иметь электропривод. Если вы ищете домкрат для бытовых нужд и работы с автомобилем, модели с универсальными характеристиками подойдут лучше всего. Однако, если вы планируете использовать домкрат на строительной площадке, внимательно изучите все параметры, особенно высоту захвата, передаточное число и грузоподъемность.

Домкрат гидравлический подкатной INTERTOOL GT0102

Применение гидравлических домкратов в различных отраслях

Гидравлические домкраты находят широкое применение в самых различных отраслях благодаря своей способности поднимать тяжелые грузы с минимальными усилиями. Они используются в автомобильной, строительной, производственной и даже в авиационной индустрии. Рассмотрим подробнее, как именно гидравлические домкраты применяются в этих сферах.

Автомобильная промышленность

В автомобильной отрасли гидравлические домкраты являются незаменимыми инструментами для ремонта и обслуживания транспортных средств. Механики используют их для подъема автомобилей при замене колес, ремонте подвески или тормозной системы. Благодаря высокой грузоподъемности и компактным размерам, гидравлические домкраты позволяют быстро и безопасно выполнять работы, что значительно экономит время и усилия.

Строительство

В строительной сфере гидравлические домкраты применяются для подъема тяжелых строительных материалов, таких как балки, плиты и другие элементы конструкций. Они также используются для выравнивания и установки тяжелых конструкций, таких как колонны и стены. Гидравлические домкраты обеспечивают точность и безопасность при выполнении этих задач, что особенно важно на строительных площадках, где работа с тяжелыми грузами может быть опасной.

Производственная сфера

В производственных процессах гидравлические домкраты используются для перемещения и установки тяжелого оборудования, а также для выполнения различных операций, связанных с подъемом и перемещением грузов. Например, в машиностроении они могут использоваться для подъема станков или прессов, что позволяет облегчить их установку и обслуживание. Кроме того, гидравлические домкраты часто применяются в складских помещениях для работы с паллетами и другими тяжелыми грузами.

Авиационная индустрия

В авиационной отрасли гидравлические домкраты играют важную роль в обслуживании и ремонте воздушных судов. Они используются для подъема самолетов при проведении технического обслуживания, замене колес и других работах. Гидравлические домкраты обеспечивают необходимую стабильность и безопасность при работе с большими и тяжелыми объектами, что критически важно в данной сфере.

Заключение

Таким образом, гидравлические домкраты являются универсальными инструментами, которые находят применение в самых различных отраслях. Их способность поднимать тяжелые грузы с минимальными усилиями делает их незаменимыми в автомобильной, строительной, производственной и авиационной сферах. Благодаря своим характеристикам, гидравлические домкраты продолжают оставаться важным элементом в современном мире, обеспечивая безопасность и эффективность в работе с тяжелыми грузами.

Обслуживание и уход за гидравлическим домкратом

Гидравлические домкраты, как и любое другое оборудование, требуют регулярного обслуживания и ухода для обеспечения их надежной и безопасной работы. Правильное обслуживание не только продлевает срок службы устройства, но и предотвращает потенциальные аварийные ситуации. Рассмотрим основные аспекты, на которые следует обратить внимание при уходе за гидравлическим домкратом.

1. Регулярная проверка уровня жидкости

Гидравлические домкраты работают на основе жидкости, которая передает силу от одного поршня к другому. Поэтому важно регулярно проверять уровень гидравлической жидкости. Если уровень жидкости слишком низкий, это может привести к недостаточной мощности домкрата и даже к его поломке. Рекомендуется использовать только ту жидкость, которая указана в инструкции к домкрату, чтобы избежать повреждений.

2. Осмотр на наличие утечек

Утечки жидкости могут существенно снизить эффективность работы домкрата. При каждом использовании следует внимательно осматривать устройство на предмет утечек. Если вы заметили, что жидкость скапливается под домкратом или на его корпусе, необходимо немедленно остановить эксплуатацию и обратиться к специалисту для диагностики и ремонта.

3. Чистка и смазка

Регулярная чистка домкрата поможет предотвратить накопление грязи и пыли, которые могут повредить механизмы. Используйте мягкую тряпку для протирки внешних частей устройства. Также важно смазывать подвижные части домкрата, чтобы обеспечить их плавное движение. Для этого можно использовать специальные смазочные материалы, рекомендованные производителем.

4. Проверка состояния шлангов и соединений

Шланги и соединения являются критически важными элементами гидравлической системы. Они должны быть в хорошем состоянии, без трещин и повреждений. Регулярно проверяйте шланги на наличие износа и заменяйте их при необходимости. Также убедитесь, что все соединения надежно затянуты, чтобы избежать утечек.

5. Хранение

Правильное хранение гидравлического домкрата также играет важную роль в его долговечности. Храните домкрат в сухом и защищенном от влаги месте, вдали от источников тепла и прямых солнечных лучей. Если домкрат не используется длительное время, рекомендуется периодически проверять его состояние и уровень жидкости.

6. Следование инструкциям производителя

Каждый гидравлический домкрат имеет свои особенности и рекомендации по обслуживанию, указанные в инструкции. Важно внимательно ознакомиться с этими рекомендациями и следовать им, чтобы обеспечить безопасную и эффективную работу устройства.

Соблюдение этих простых правил поможет вам поддерживать гидравлический домкрат в отличном состоянии, что обеспечит его надежную работу и безопасность при эксплуатации.

Безопасность при использовании гидравлического домкрата

Использование гидравлического домкрата связано с определенными рисками, и для обеспечения безопасности необходимо соблюдать ряд правил и рекомендаций. Прежде всего, важно внимательно изучить инструкцию к домкрату, так как разные модели могут иметь свои особенности и ограничения.

Перед началом работы с домкратом убедитесь, что он находится в исправном состоянии. Проверьте наличие утечек жидкости, целостность шлангов и соединений, а также работоспособность всех механизмов. Если вы заметили какие-либо повреждения, не используйте домкрат до их устранения.

При подъеме груза необходимо убедиться, что он правильно размещен на платформе домкрата. Неправильное распределение веса может привести к его опрокидыванию или падению. Груз должен быть устойчивым и не должен превышать максимальную грузоподъемность домкрата, указанную в инструкции.

Важно также учитывать поверхность, на которой будет работать домкрат. Она должна быть ровной и прочной, чтобы избежать его скольжения или опрокидывания. Если поверхность слишком мягкая или неровная, рекомендуется использовать подкладки или специальные подставки для повышения устойчивости.

При подъеме и опускании груза не стойте под ним и не позволяйте другим людям находиться в зоне действия домкрата. Это поможет избежать травм в случае непредвиденной ситуации. Также не забывайте, что домкрат предназначен только для временного поднятия груза; не оставляйте его под нагрузкой на длительное время.

Кроме того, рекомендуется использовать дополнительные средства безопасности, такие как подставки под груз, которые помогут зафиксировать его в поднятом положении. Это особенно важно при проведении работ под автомобилем или другим тяжелым оборудованием.

Наконец, всегда следите за состоянием гидравлической жидкости. Если уровень жидкости низкий, это может привести к неправильной работе домкрата и увеличивает риск аварийной ситуации. Регулярно проверяйте и при необходимости пополняйте жидкость, используя только рекомендованные производителем составы.

Соблюдение этих простых, но важных правил поможет обеспечить безопасность при использовании гидравлического домкрата и снизить риск несчастных случаев.
