Индукционные котлы отопления становятся все более популярными среди владельцев частных домов и дач благодаря своей эффективности и экономичности. В этой статье мы подробно рассмотрим процесс сборки индукционного котла своими руками, обсудим ключевые моменты установки и необходимые меры безопасности, чтобы ваше творчество не обернулось неприятностями. Мы также предоставим видеоинструкцию, которая поможет вам на каждом этапе работы, делая процесс более понятным и доступным.

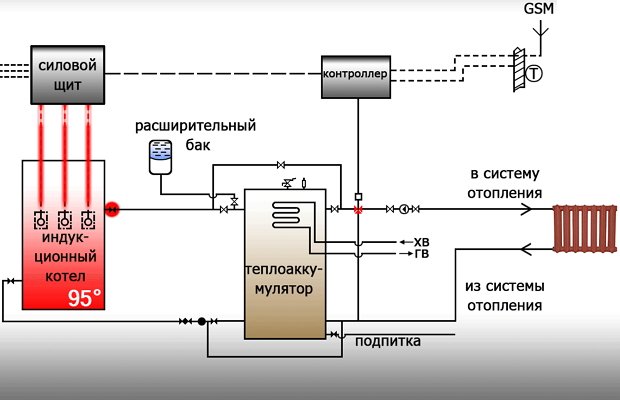

Сложно ли понять схему его работы?

Индукционный котел требует электроэнергии, но счета за электричество будут невысокими. Главное преимущество таких обогревателей — их конструкция. Они эффективно преобразуют электрическую энергию в тепло, утилизируя почти 97% энергии. Это обеспечивает быстрый нагрев при минимальных затратах. В качестве теплоносителя чаще всего используется неочищенная вода, которая нагревается и циркулирует по системе отопления. Также можно применять масло или антифриз.

Система преобразования электроэнергии состоит из двух обмоток. Первая обмотка получает ток из электросети и создает вихревые потоки, формируя электромагнитное поле. Это поле направляется на внешнюю обмотку, которая также выполняет функцию корпуса котла. Нагрев теплоносителя происходит именно здесь, после чего он движется по трубам.

Индукционный котел должен быть оснащен патрубком для подачи холодной воды и выхода горячей. Обычно ввод располагается в нижней части корпуса, а вывод — в верхней. Теплоноситель поступает внутрь, обтекает корпус, нагревается благодаря высокой теплопроводности и затем выходит через верхний патрубок в систему отопления. Основная сложность при создании собственного котла заключается в правильном размещении внешней обмотки и сердечника, чтобы вихревые потоки и создаваемое поле эффективно нагревали котел. Важно внимательно изучить схему, доступную для понимания людям с базовыми знаниями физики.

Помимо эффективного преобразования электроэнергии, такие котлы реже выходят из строя, так как в них отсутствует статичный нагревательный элемент. На корпусе не образуется накипь, поскольку система обмоток постоянно находится в легкой вибрации. Индукционный котел работает тихо и не производит вредных выбросов. Вероятность протечек в такой системе минимальна, так как количество сварных швов сведено к минимуму или отсутствует вовсе. Главным недостатком индукционного нагревателя является высокая стоимость, что приводит к интересу к самодельным схемам, одну из которых мы рассмотрим. Также стоит учитывать, что котел не следует устанавливать вблизи мест постоянного пребывания людей, так как он является источником электромагнитного излучения, и потребуется выделить для него отдельное помещение в удаленном уголке дома.

"Давайте разберемся" №6 индукционное отопление

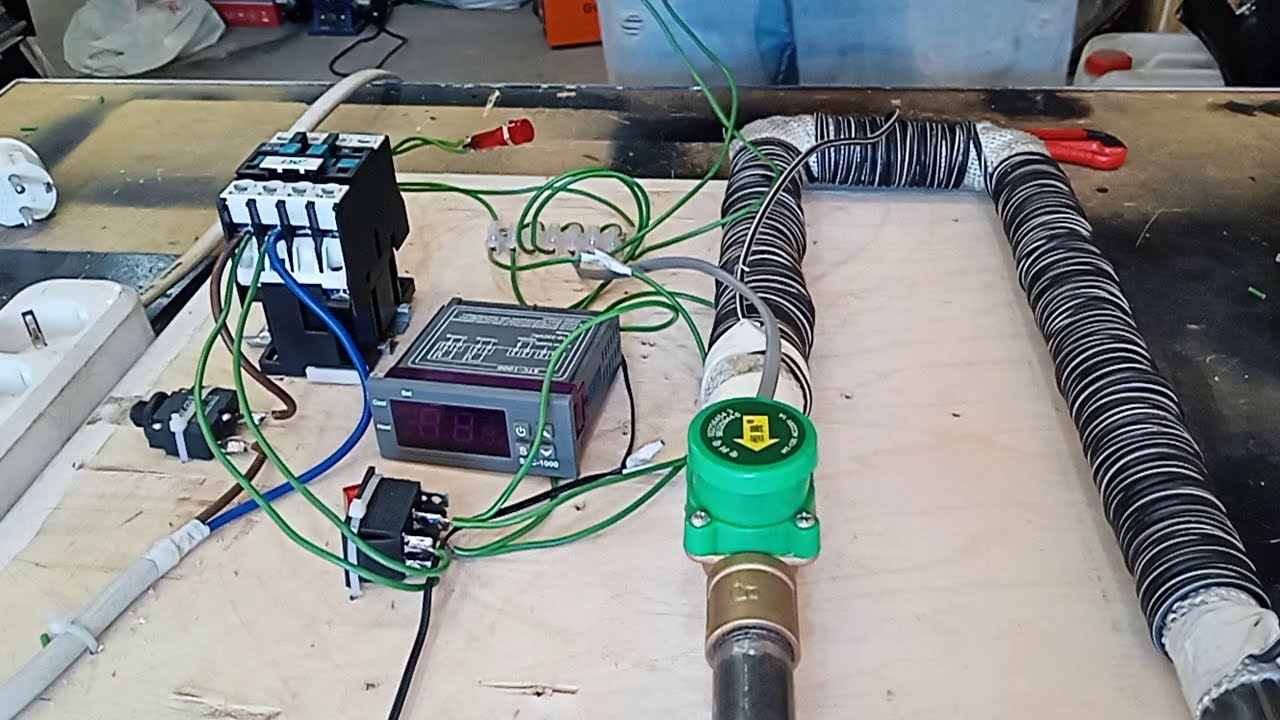

Как я индукционный котёл делал!

Собираем простейший индукционный котел

Самый простой способ нагрева — заменить участок трубы в отопительной системе. Оцените, насколько реально самостоятельно изготовить индукционный котел, следуя этой инструкции.

Интересные факты

Вот несколько интересных фактов о создании индукционного котла отопления своими руками:

1. Принцип работы: Индукционные котлы используют принцип электромагнитной индукции для нагрева воды. Это означает, что они могут достигать высокой эффективности, так как тепло генерируется непосредственно в металлическом корпусе котла, а не передается от нагревательного элемента к воде. Это позволяет значительно сократить время нагрева и повысить общую эффективность системы отопления.

2. Материалы и компоненты: Для сборки индукционного котла своими руками часто используются доступные материалы, такие как медные или алюминиевые провода, ферритовые магнитные сердечники и стандартные элементы управления. Это позволяет не только снизить стоимость, но и адаптировать котел под конкретные условия эксплуатации.

3. Безопасность и автоматизация: При самостоятельной сборке индукционного котла важно предусмотреть системы безопасности, такие как автоматическое отключение при перегреве или утечке воды. Современные технологии позволяют интегрировать датчики и контроллеры, которые обеспечивают автоматизацию работы котла, что делает его эксплуатацию более безопасной и удобной.

Эти факты подчеркивают как технические аспекты, так и практические преимущества создания индукционного котла своими руками.

Как собрать индукционный котел своими руками — пошаговая схема

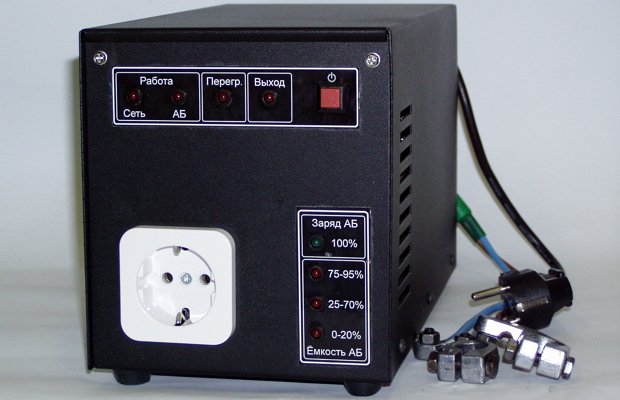

Шаг 1: Выбираем преобразователь энергии

Сварочный инвертор будет обрабатывать электроэнергию на входе системы. Создать его самостоятельно смогут только опытные пользователи, поэтому, называя эту схему простой, мы подразумеваем, что вы купите инвертор в специализированном магазине. Какой вариант выбрать? Это зависит от мощности, необходимой для вашего индукционного нагревателя. Для небольшого дома обычно подойдет высокочастотный сварочный инвертор с током 15 А. Рекомендуется также наличие функции плавной регулировки тока.

Шаг 2: Тело нагревателя

В нашем котле мы упростим конструкцию, пропустив воду через нагретую стальную проволоку. Для этого потребуется пруток диаметром не менее 7 мм, который нарезаем на отрезки длиной 5 см. Количество отрезков зависит от размеров корпуса, в который мы их поместим. Корпус изготовим из термостойкой пластиковой трубы с толстыми стенками, на которую намотаем индукционную катушку. Диаметр трубы не должен превышать 50 мм. Длину трубы определим после намотки катушки, поэтому лучше взять с запасом.

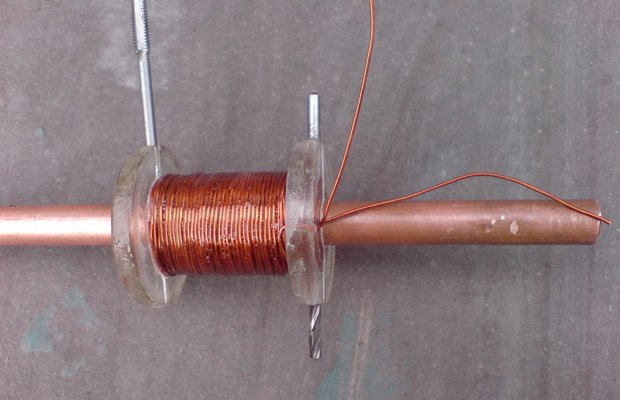

Шаг 3: Индукционная катушка и подключение

Для изготовления катушки вам понадобится медный провод, который нужно равномерно обмотать пластиковую трубу. Сделайте от 90 до 100 витков, следя за равномерным расстоянием между ними. После достижения нужного количества витков отступите 10 см от крайних витков и аккуратно обрежьте трубу.

Шаг 4: Переходники

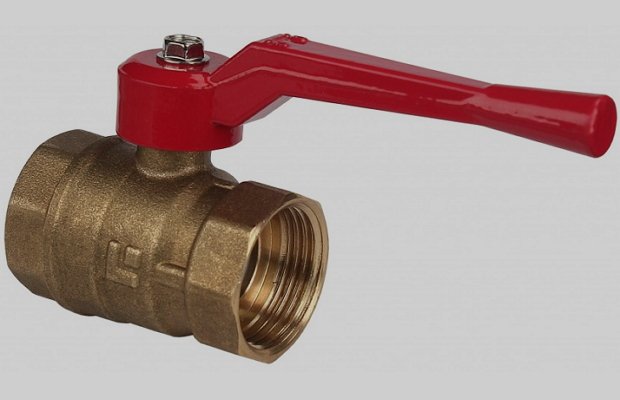

Теперь перейдем к организации подачи и отведения теплоносителя. Для этого установим соответствующие переходники. С обеих сторон трубы разместим металлическую сетку, которая предотвратит выпадение мелких кусочков проволоки. Внизу зафиксируем вводной переходник для поступления воды. Затем тщательно заполним корпус проволокой и закроем его сверху выводным переходником. Рекомендуется оснастить вход и выход шаровым вентилем, чтобы избежать слива воды из трубопровода при демонтаже котла.

Шаг 5: Подключение

Концы катушки подключаются к инвертору, но не спешите с подключением. Сначала нужно интегрировать устройство в систему отопления. Для этого аккуратно отрежьте участок трубопровода в подходящем месте, чтобы самодельный котел встал на его место без зазоров. С помощью переходников зафиксируйте входное и выходное отверстия. Теперь можно подключить катушку к инвертору переменного тока. Осталось запустить воду в систему и включить котел в электросеть.

Какие условия обязательны для безопасной работы котла?

Собрать индукционный котел своими руками не так сложно, но есть несколько важных моментов, которые нужно учесть для его корректной работы. Этот нагревательный прибор не сможет функционировать без принудительной циркуляции теплоносителя в системе отопления. Вам потребуется закрытая система с насосом, который будет перекачивать воду по контуру. Также необходимо обеспечить заземление инвертора, иначе безопасность эксплуатации окажется под угрозой. Подключать агрегат к сети следует через устройство защитного отключения (УЗО).

Крайне важно, чтобы в системе находилась вода. Включать котел без нее строго запрещено. Дело в том, что катушка намотана на пластиковую трубу, которая не выдержит температуры раскаленной металлической проволоки. В результате корпус может расплавиться, что приведет к непредсказуемым последствиям.

К материалу трубопровода, в который будет врезан котел, особых требований нет. Это могут быть как пластиковые, так и металлические трубы. Главное, чтобы конструкция была жесткой, а не состояла из шлангов, которые могут болтаться. Расположение катушки с точки зрения пожарной безопасности должно быть на расстоянии 30 см от стен и 80 см от пола и потолка. Если рядом находятся другие приборы или мебель, желательно также соблюдать расстояние около 30 см до них.

Кроме того, полезно установить на выходе из котла автоматический клапан с манометром, который позволит сбрасывать избыточное давление, способное повредить корпус. Это может понадобиться, если принудительная циркуляция будет отключена или насос выйдет из строя. Если вам нравится эта идея, то переходник на выходе из котла должен быть тройным (два входа для отвода воды в разные направления и третий – для клапана). Корпус индукционного нагревателя можно обернуть изолирующим материалом. Это поможет снизить теплопотери и предотвратить случайный контакт с катушкой, что может привести к поражению электрическим током. Мы настоятельно рекомендуем рассматривать эту меру как обязательную.

Безопасность индукционного котла SAV

Выбор места установки индукционного котла

Правильный выбор места для установки индукционного котла отопления является одним из ключевых этапов в процессе его монтажа. Это не только влияет на эффективность работы устройства, но и обеспечивает безопасность эксплуатации. Рассмотрим основные аспекты, которые следует учитывать при выборе места установки.

1. Пространственные требования

Индукционные котлы, как правило, имеют определенные размеры и вес, поэтому необходимо заранее подготовить пространство, соответствующее их габаритам. Убедитесь, что выбранное место позволяет свободно устанавливать и обслуживать котел. Рекомендуется оставлять минимум 1 метр свободного пространства вокруг устройства для доступа к нему в случае необходимости ремонта или обслуживания.

2. Вентиляция

Хотя индукционные котлы не требуют сжигания топлива, они все же могут выделять тепло и влагу в процессе работы. Поэтому важно обеспечить хорошую вентиляцию в помещении, где будет установлен котел. Это поможет избежать перегрева и избыточной влажности, что может негативно сказаться на работе оборудования и привести к его поломке.

3. Близость к системе отопления

Индукционный котел должен быть установлен как можно ближе к системе отопления, чтобы минимизировать потери тепла и обеспечить эффективный обогрев. Если котел будет находиться далеко от радиаторов или теплых полов, это может привести к снижению общей эффективности системы отопления.

4. Электрическая безопасность

Индукционные котлы требуют подключения к электросети, поэтому важно учитывать требования к электробезопасности. Убедитесь, что место установки котла находится в пределах досягаемости электрических розеток и что электропроводка соответствует необходимым стандартам. Также рекомендуется установить УЗО (устройство защитного отключения) для предотвращения коротких замыканий и других аварийных ситуаций.

5. Удаленность от легковоспламеняющихся материалов

При выборе места установки котла необходимо учитывать наличие легковоспламеняющихся материалов, таких как деревянные конструкции, ткани или химикаты. Рекомендуется устанавливать котел на расстоянии не менее 1 метра от таких материалов, чтобы избежать риска возгорания.

6. Удобство доступа

Важно, чтобы место установки котла обеспечивало легкий доступ для обслуживания и ремонта. Это особенно актуально, если котел будет использоваться в течение длительного времени. Убедитесь, что к котлу можно легко подойти, не создавая препятствий для доступа.

7. Эстетические соображения

Хотя функциональность и безопасность являются приоритетными факторами, не стоит забывать и об эстетике. Выбор места установки котла также должен учитывать общий интерьер помещения. Если котел будет установлен в жилом пространстве, стоит подумать о его маскировке или использовании декоративных элементов, чтобы он гармонично вписывался в окружающую обстановку.

В заключение, выбор места установки индукционного котла отопления требует внимательного подхода и учета множества факторов. Правильное место установки не только обеспечит эффективную работу системы отопления, но и повысит безопасность и комфорт в вашем доме.

Необходимые инструменты и материалы для сборки

Для успешной сборки индукционного котла отопления своими руками необходимо подготовить ряд инструментов и материалов. Правильный выбор компонентов и наличие всех необходимых инструментов значительно упростят процесс сборки и обеспечат надежность работы устройства.

Инструменты

• Отвертки: Набор отверток различных размеров, включая крестовые и плоские, для работы с крепежами и соединениями.
• Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для изгиба проводов.
• Кусачки: Необходимы для обрезки проводов и других мелких металлических элементов.
• Дрель: Для сверления отверстий в корпусе котла и других элементах конструкции.
• Мультиметр: Для проверки электрических соединений и измерения напряжения, тока и сопротивления.
• Паяльник: Для соединения проводов и создания надежных электрических контактов.
• Ключи и гаечные ключи: Для работы с гайками и болтами, которые могут потребоваться при сборке.
• Линейка и уровень: Для точных измерений и обеспечения правильной установки котла.

Материалы

• Корпус котла: Обычно используется сталь или нержавеющая сталь, которые обеспечивают долговечность и устойчивость к коррозии.
• Индукционная катушка: Основной элемент котла, который можно изготовить из медной проволоки. Важно правильно рассчитать количество витков и диаметр катушки.
• Терморегулятор: Для контроля температуры в системе отопления. Может быть механическим или электронным.
• Электронные компоненты: Резисторы, конденсаторы и транзисторы для создания управляющей схемы котла.
• Проводка: Используйте медные провода подходящего сечения для подключения всех электрических компонентов.
• Теплоноситель: Вода или антифриз, который будет использоваться в системе отопления.
• Крепежные элементы: Болты, гайки, шайбы и другие крепежи для надежной сборки всех частей котла.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к сборке индукционного котла отопления. Важно помнить о безопасности при работе с электрическими компонентами и следовать инструкциям, чтобы избежать ошибок и обеспечить эффективную работу устройства.

Обслуживание и профилактика индукционного котла

Обслуживание индукционного котла отопления – это важный аспект, который обеспечивает его долговечность и эффективность работы. Правильный уход за оборудованием позволяет избежать серьезных поломок и снизить затраты на ремонт. Рассмотрим основные моменты, на которые стоит обратить внимание при обслуживании индукционного котла.

Регулярная проверка состояния котла

Первым шагом в обслуживании индукционного котла является регулярная проверка его состояния. Необходимо осматривать корпус на наличие трещин, коррозии или других повреждений. Также стоит обратить внимание на соединения труб и фитингов, чтобы избежать утечек. Проверка состояния изоляции проводов и других электрических компонентов также крайне важна.

Очистка котла

С течением времени в индукционном котле могут накапливаться отложения и загрязнения, которые могут негативно сказаться на его работе. Рекомендуется проводить очистку котла не реже одного раза в год. Для этого можно использовать специальные чистящие средства, которые помогут удалить накипь и другие отложения. Важно следовать инструкциям производителя при выборе и использовании чистящих средств.

Проверка системы охлаждения

Индукционные котлы работают на основе нагрева, поэтому система охлаждения играет ключевую роль в их функционировании. Необходимо регулярно проверять уровень охлаждающей жидкости и при необходимости доливать ее. Также стоит следить за состоянием радиаторов и труб, чтобы избежать перегрева и повреждений.

Электрическая часть котла

Электрическая часть индукционного котла требует особого внимания. Регулярно проверяйте состояние проводки, контактов и предохранителей. Если вы заметили какие-либо признаки перегрева или повреждения, немедленно замените неисправные элементы. Также рекомендуется периодически проверять настройки термостата и других управляющих устройств, чтобы обеспечить оптимальную работу котла.

Профилактика и замена деталей

Некоторые детали индукционного котла могут требовать замены через определенные промежутки времени. Это касается, например, фильтров, которые необходимо очищать или заменять в зависимости от их состояния. Также стоит обратить внимание на состояние насосов и других механических частей, которые могут изнашиваться со временем. Профилактика и своевременная замена деталей помогут избежать серьезных поломок и продлить срок службы котла.

Обращение к специалистам

Несмотря на то, что многие аспекты обслуживания индукционного котла можно выполнить самостоятельно, рекомендуется периодически обращаться к квалифицированным специалистам. Профессионалы смогут провести более глубокую диагностику и выявить возможные проблемы, которые могут быть незаметны для непрофессионала. Регулярные проверки и обслуживание специалистами помогут поддерживать котел в идеальном состоянии и обеспечат его надежную работу на протяжении многих лет.

Таким образом, регулярное обслуживание и профилактика индукционного котла отопления являются залогом его эффективной и долговечной работы. Следуя вышеописанным рекомендациям, вы сможете избежать многих проблем и наслаждаться комфортом в вашем доме.
