Инверторный мотор: принцип действия, достоинства и недостатки электродвигателя

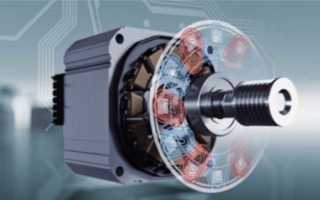

Что такое инверторный двигатель

Значительная часть техники имеет в своём составе электродвигатели и очень желательно чтобы двигатели имели разную скорость вращения. Этим они обеспечивают разные режимы работы и чем больше различных скоростей, тем лучше. Вообще, скорость двигателя изменять можно двумя способами – изменяя частоту или напряжение. Ранее, до появления инверторных двигателей, её меняли при помощи реостата, то есть изменяли напряжение. Пределы изменений были небольшие и плавной регулировки почти не получалось. Плавно регулировать скорость позволяли только коллекторные двигатели. Но они на больших оборотах имеют малый момент, что ограничивает их применение. К тому же имеют коллектор, так что не слишком долговечны и надёжны.

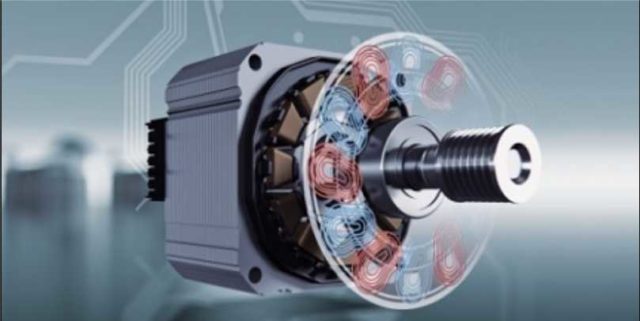

Основное отличие - возможность регулировать скорость в больших пределах
Основное отличие – возможность регулировать скорость в больших пределах

Пару десятилетий тому назад, с развитием полупроводниковых приборов, активно стали применять частотные преобразователи. Эти устройства позволяют изменять частоту и напряжение в широких пределах, это от 1 Гц до 500 Гц. То есть, инверторный двигатель получает питание не напрямую от сети, а со встроенного в него преобразователя. В зависимости от текущего режима работы он формирует напряжение требуемой частоты и/или уровня. То есть, инверторный двигатель — это, как минимум, два устройства в одном корпусе: частотный преобразователь и сам двигатель.

Инверторными могут быть два типа двигателей: асинхронные и коллекторные постоянного тока. Использование этой технологии позволяет получить широкий диапазон скоростей и возможность точного поддержания скорости. Также, инверторный блок может повышать/понижать напряжение, что позволяет получить требуемый крутящий момент. Всё это, безусловно, в определённых пределах, но общие характеристики инверторных электродвигателей становятся значительно лучше. Правда и цена на них тоже значительно выше, как и сложность управления.

Устройство моторов инверторного типа

Основными частями являются непосредственно мотор и частотный преобразователь, что и обеспечивает принцип работы двигателя. Частотный преобразователь служит для регулирования скорости мотора за счет создания требуемой частоты напряжения на выходе преобразователя. Диапазон выходной частоты в преобразователях варьируется в широких пределах, а предельные ее значения могут в десятки раз превосходить частоту питающей сети.

В инверторном преобразователе происходит двойное преобразование напряжения. Синусоидальное напряжение на входе преобразователя сначала выпрямляется в блоке выпрямителя, фильтруется и сглаживается конденсаторами электрического фильтра. Далее из полученного постоянного напряжения с помощью схем управления и выходных электронных ключей задается последовательность управляемых импульсов нужно формы и частоты. С помощью импульсов создается переменное напряжение требуемой величины и частоты, формируемое на выходе преобразователя.

Синусоидальный переменный ток, вырабатываемый преобразователем, на обмотках электромотора формируется по типу частотно-импульсного или широтно-импульсного модулирования. Электронными ключами для преобразователей служат, к примеру, выключаемые тиристоры GTO, их модернизированные версии IGCT, SGCT, GCT и транзисторы IGBT.

Мотор состоит из статора с небольшими обмотками возбуждения, чье количество кратно трем. В статоре вращается ротор с постоянными магнитами, закрепленными на нем. Количество магнитов втрое меньше количества обмоток возбуждения. Коллекторно-щеточного узла в таком двигателе нет.

Все это и есть инверторный электродвигатель, принцип работы которого основывается на взаимодействии магнитных полей статора и ротора. Вращающееся электромагнитное поле статора, созданное преобразователем, заставляет вращаться частотный ротор с такой же частотой. Так, мотором управляет инверторный преобразователь

.

Что такое инверторный двигатель?

Для того чтобы стиральная машина нормально функционировала, она должна быть оснащена мотором, которому под силу сменить направление и скорость вращательных движений вала, что зависят от выполняемой операции. Не каждому агрегату под силу выполнять вышеописанную задачу. Если в агрегате имеется инверторный двигатель, то это означает, что он изготовлен по новейшим технологиям.

Данные виды моторов считаются новой разработкой специалистов по изготовлению бытовой техники. Ранее их использовали в СВЧ-печах, а также в климатическом оборудовании. Главной особенностью механизма считается его возможность к выравниванию тока, а именно преобразованию переменного заряда в постоянный.

Данная характеристика инверторного двигателя способствует тому, что пользователь может с максимальной точностью настроить не только скорость, но и частоту вращательных движений барабана.

Инверторный мотор в стиральной машине, что это?

Что такое инвертоный двигатель в стиральной машине, можно понять, рассмотрев какие же электротехнические устройства применяются в современных агрегатах. Как известно, для вращения барабана стиральной машины необходимо преобразовать электрическую энергию, в механическую. С этой целью на большинстве старых моделей устанавливались асинхронные и коллекторные электродвигатели, связь которых с барабаном машинки осуществлялась посредством ременного привода.

Бесколлекторный или инверторный электродвигатель в стиральной машине — это инновационная технология, получившая свое развитие относительно недавно. Первыми электродвигателями с прямым приводом в стиральных агрегатах стали устанавливать корейские и японские производители бытовой техники. Концерн LG стал новатором в этой области. Сейчас эту технологию успешно развивают и применяют в своих устройствах компании Samsung, Bosch, Haier, Whirpool, AEG и многие другие.

Инверторный, как и асинхронный и коллекторный движок имеет статор и ротор, однако принцип его действия иной. Трехфазная схема управления таким двигателем позволяет подсоединить привод непосредственно к барабану на прямую. Это исключает применение таких дополнительных соединительных элементов, как ручейковые ремни, шкивы и ролики. В стиралке с инверторным двигателем барабан, подшипники с сальниками и ротор конструктивно находятся на одном валу и не имеют больше никаких трущихся или входящих в зацепление в процессе работы элементов.

Стиральные машины с инверторным двигателем так же могут применяться без прямого привода, что может говорить о наличии приводного ремня и расположения в нижней части агрегата, отличие их с коллекторным типом это отсутствие угольных щеток и принцип работы.

В каких машинках технология применяется?

Впервые автоматические машинки для дома, оснащенные инверторным двигателем, выпустил бренд LG. Модели от корейского отличаются усовершенствованным движком, высоким качеством барабанной конструкции и новыми возможностями регулировки стирки. Используемые инновации повышают эффективность очистки, при этом деликатно ухаживая за вещами.

Инверторная стиральная машина LG линейки «6 Motion» умеет вращать барабан по-разному, в зависимости от типа ткани и выбранной программы. В интеллекте таких автоматов предусмотрено 6 вариантов движений:

  • стандартные;
  • слегка покачивающие – так барабан движется при выборе программы «Замачивание»;
  • реверсионные – такие вращения предусмотрены для более быстрого растворения моющих средств;
  • прокручивающие – идеально отстирывают белье;
  • разглаживающие – применяются для стирки деликатных тканей или когда выбрано дополнение «Легкая глажка»;
  • насыщающие – предусмотрены для равномерного распределения средства для стирки среди вещей в барабане.

Под маркой Самсунг выпускаются стиралки серии «Crystal Standard». Кроме прямого привода они отличаются присутствием технологии EcoBubble. За счет возможности пузырьковой стирки, машинка отлично удаляет загрязнения даже в холодной воде.

Среди машинок-автомат брендов Электролюкс, Канди, АЕГ, Бош и Вирпул также есть модели с инверторным приводом. Выбор большой – почти все европейские производители имеют в своей линейке стиралки, оснащенные ультрасовременными моторами. Выбирая стиральную машинку, стоит оценивать не только тип двигателя, но и другие, не менее важные технические характеристики. Обязательно обращать внимание минимум на 5 показателей.

  • Эффективность стирки и класс энергопотребления. Следует отдавать предпочтение автоматам с отметками А, А+ и далее. Причем, чем больше плюсиков, тем экономнее будет работать машинка.
  • Максимальная масса загрузки. Вместимость барабана – не менее важный критерий. Для большой семьи лучше выбирать автоматы на 6-7 кг белья, для 2-3 человек хватит машинки на 4-5 кг.
  • Функционал. Обязательно смотреть на программную «начинку» автомата. Желательно покупать стиралку, умеющую контролировать пенообразование, предотвращать разбалансировку барабана. В приоритете всегда модели, у которых есть отложенный старт, ночной режим, защита от детей, опция пузырьковой стирки.
  • Габариты. Нужно, чтобы машинка «встала» на отведенное для нее место. Особенно размеры важны при покупке встраиваемой техники.
  • Уровень шума. Чтобы не испытывать дискомфорта, лучше выбирать машинки с минимальными «децибелами». В идеале, шумность при отжиме не должна превышать 75 дБ.

Прямоприводные стиралки просты и удобны в пользовании. Прежде чем покупать такой автомат, стоит взвесить все плюсы и минусы инверторов, понять, готовы ли вы переплатить за технологичность. Если да, выбор очевиден – техника, оснащенная современными движками, отличается экономичностью и высокой эффективностью.

Интересное:

  • Технические характеристики мотора стиральной машины
  • Стоит ли брать стиральную машину с прямым приводом?
  • Обороты двигателя стиральной машины?
  • Типы моторов стиральных машин
  • Какой двигатель в стиральной машине лучше…
  • Отзывы о стиральных машинах с вертикальной загрузкой

Комментарии читателей

  • Поделитесь своим мнением — оставьте комментарий

Конструкция стиральной машины

Конструкции всех современных автоматических стиральных машин похожи друг на друга. Будь то Indesit, Samsung или LG – устройство одинаково. При нынешнем количестве всевозможных сервисов по обслуживанию стиральных машин особо разбираться самостоятельно в их конструкции не обязательно. Однако, если вы будете хотя бы номинально знать устройство, вы сможете, в случае поломки, определить, в чем ее причина.

Стиральная машина состоит из металлического корпуса с задней и передней панелью. Внутри машины расположены механизмы, отвечающие за работоспособность аппарата. Это различные узлы: электродвигатель, барабан, ТЭН, всяческие пружины и ароматизаторы, слив, датчики сбора воды, подшипники. Также в конструкции могут быть установлены дополнительные защитные модули, датчики: вибрации, протечки воды.

Стиральный барабан работает либо на режиме стирки, либо на отжиме. Современные аппараты достигают скорости в 1800 об/мин. В устройстве машины также есть реле, отвечающее за работу насосов, подающих воду. Также есть система циркуляции воды, она нужна для нормального растворения порошка или других средств в воде. В случае протечки или образования избыточной пены – срабатывает включение систем безопасности, и подача воды останавливается.

Стоит ли покупать инверторную стиральную машину

Ознакомившись подробнее со всеми достоинствами и недостатками современных стиралок, каждый сумеет сделать правильный выбор стиральной машины. Следует отметить, что наличие инвертора необязательно сопровождается востребованным качеством стирки или отжима, наличием нужных функций и потребует меньше затрат на обслуживание стиральной машины.

Безусловно, инверторный мотор имеет ряд преимуществ перед традиционными двигателями, но увеличивает стоимость всей стиральной машинки в целом, поэтому стоит ли брать стиралку только из-за ее преимуществ или всё-таки следует обратить внимание на наличие желаемого современного функционала, габаритов, стоимости образца техники и других характеристик.

Инверторный двигатель в стиральной машине – что это такое

Стиральная машина, в которой установлен двигатель, инвертор имеет и плюсы, и минусы, основываясь на которые можно сделать вывод относительно надобности в приобретении устройства.

А именно:

  1. В силу того, что отсутствуют трущиеся щетки, то на вращение двигательной системы требуется гораздо меньше питания.
  2. В среднем, уровень энергопотребления снижается на 20%, увеличивается КПД.
  3. Оборудование прослужит на протяжении длительного времени, так как не потребуется регулярно менять щетки.
  4. Из-за отсутствия этих же щеток, снижается уровень шума, что позволяет стирать, используя бесшумный режим, что особенно важно для тех, у кого дома есть маленькие дети.

Инверторный двигатель может отличаться по мощности и размерам

Стирка при помощи инверторного двигателя сразу набирает нужные обороты и частоту, что поддерживается на протяжении всего периода работы. Белье всегда отжимается на максимальной скорости независимо от нагрузки барабана.

К сожалению, есть и отрицательные характеристики, но чаще всего на них попросту не обращают внимание.

Если в стиралке установлено такое устройство, как инверторный электродвигатель, то она будет стоить намного дороже в отличие от обычных моделей. Если возникнут неисправности и потребуется ремонт, то нужны далеко не маленькие суммы денег, чтобы вернуть устройству его первоначальный и рабочий вид.

Особенности

Инверторный двигатель в стиральной машине – что это? Прежде чем мы узнаем ответ на этот вопрос, давайте разберемся, какие типы двигателей существуют.

На фото – традиционный коллекторный электродвигатель к стиральной машине

В стиральные машинки устанавливают следующие виды моторов:

  • асинхронные;
  • коллекторные;
  • инверторные (бесколлекторные прямоприводные).

Вращение барабана стиральной машины осуществляется за счет работы электродвигателя. Зачастую применяются моторы с ременным приводом, приводящие барабан машины в движение посредством ременной передачи. В таких двигателях ток подается на подвижную часть мотора (ротор) через щетки: в обмотках ротора появляется магнитное поле, и он начинает вращаться. Скорость его движения зависит от напряжения в сети.

Принцип работы инверторного мотора также основывается на явлении электромагнитной индукции. Однако его отличительной особенностью является прямой привод (отсутствие щеток и ремня) и применение в качестве элемента конструкции специального устройства – инвертора (частотного преобразователя). Инвертор преобразует переменный ток в постоянный, после чего способен снова генерировать переменный ток нужной частоты и подавать его на статор. Это дает возможность плавно менять частоту оборотов двигателя. Технология позволяет максимально точно регулировать алгоритм работы барабана и обеспечивает отжим на скорости, недоступной обычному агрегату.

На фото наглядно показана разница между ременным и прямым приводом

Инверторный мотор расположен на баке (закреплен на валу барабана). Крутящий момент сразу передается барабану без посредников в виде ремня и шкива (самые уязвимые детали), и полезная энергия не теряется на преодоление силы трения ремня. Отсутствие коллекторно-щеточного узла, ресурс работы которого ограничен, увеличивает срок службы конструкции. Размещение барабана и ротора на одном валу обеспечивает более точную балансировку и снижает уровень вибраций.

По сравнению со своими предшественниками инверторный двигатель обладает лучшими техническими характеристиками и большей износоустойчивостью.

Инверторный мотор LG Direct Drive

Недостатки инверторного компрессора

Наличие внушительного списка достоинств, отнюдь не значит полное отсутствие недостатков. Модели Inverter имеют несколько значимых минусов.

Недостатки инверторных систем:

  1. Несмотря на то, что запуск таких холодильников предполагает меньшее потребление электроэнергии, покупка такого агрегата обойдется вам довольно дорого. Однако цена такого прибора окупается его долгим и экономичным сроком службы.
  2. Также стоит отметить чувствительность инверторных компрессоров к перепадам в электросети. Если у вас есть проблемы с электропроводкой, значит, вам придется приобрести дополнительное устройство защиты. Однако существуют модели, в которых такая функция уже имеется. При проблемах с электричеством агрегат переходит в режим ожидания, при нормализации состояния сети прибор возобновляет свою работу без вашей помощи.

Перед покупкой инверторного компрессора стоит проконсультироваться с профессионалами

Данные недостатки нельзя назвать очень значимыми. Однако цена прибора может повлиять на ваш выбор. Также некоторых смущает надобность приобретения дополнительных устройств.

Инверторный двигатель в стиральной машине – что это и как он работает

Старые модели стиральных машин оснащались двигателями коллекторного или асинхронного типа. Такие «движки» часто ломались или вовсе приходили в негодность. Это было связано с тем, что работа машины запускалась с помощью угольных щеток, которые посредством трения запускали мотор. Эти щетки через некоторое время стирались и требовали регулярного ремонта.

Производители стиральных машин разработали новый тип двигателя – инверторный. Он запускает работу не с помощью угольных щеток, а посредством прямого подключения привода к барабану. Инвертор, как и другие типы моторов, преобразовывает переменный ток в постоянный. Но при этом он регулирует частоту вращения барабана. Преимущество инвертора перед старыми типами двигателей в том, что новая схема работы основательно сокращает количество поломок. Поломки современных машин редко связаны с двигателем.

Впервые это изобретение внедрили японские и корейские производители. Сейчас разработкой пользуются все изготовители стиральных машин. Конечно, производство инверторных моторов требует дополнительных вложений и затрат, что добавляет нолей к окончательной стоимости. Однако, если учесть стоимость регулярного ремонта машин старого типа, покупка более технологичных моделей обоснована.

Мифы об инверторных двигателях

Вокруг инверторов сформировалось несколько мифов. Технологии иногда приписывают больше, чем она на самом деле может.

Миф 1. Инверторные двигатели — гарантия хорошей стирки. Если сравнить их с трехфазными асинхронными моторами, которые применяются в стиральных машинах Haier и других производителей с 2005 года, они тоже эффективно справляются со стиркой и достигают не меньшего числа оборотов. Коллекторы сравнения не выдерживают.

Миф 2. В стиральных машинах с инвертором больше режимов стирки. Это зависит от электроники, двигатель на данный параметр почти не влияет.

Миф 3. Инверторы стоят больше. Так было раньше, сейчас разбег минимальный либо его нет. Также на цену влияют дополнительные функции, размер стиральной машины, популярность бренда и другие факторы.

Миф 4. Стиральные машины с инвертором долговечнее. Прийти в негодность в машинке может не только мотор. Чаще из строя выходит сальник, подшипники, клин вала, электроника и другие комплектующие. Угольные щетки, которые часто ставят в противовес инвертору, несут больше рисков, но и они могут прослужить 10–20 лет без сбоев, если выполнены качественно и притерты к коллектору.

Миф 5. Чем выше обороты вращения барабана, тем лучше. Зависит от типа вещей, которые вы стираете. Например, деликатные ткани на 2000 оборотов в минуту (то есть в режиме сушки) могут порваться. Но безусловно, чем выше обороты, тем суше будет белье на выходе.

Плюсы и минусы устройства

Мотор инверторного типа отличается компактностью и высокой надёжностью. К другим его достоинствам можно отнести:

  • Отсутствие трущихся элементов.
  • Увеличение КПД и экономичности.
  • Низкий уровень шума.
  • Практически мгновенное достижение требуемой частоты вращения.
  • Возможность точного поддержания заданной частоты вращения.

Несмотря на массу достоинств, двигатель имеет недостатки. К наиболее существенным из них относятся:

  • Высокая цена преобразователя.
  • Необходимость дорогого ремонта в случае поломки.
  • Необходимость поддержания определенного уровня напряжения в сети.
  • Невозможность функционирования из-за изменения питающего напряжения сети.

Преимущества инверторных машин

Стиральные машины с инверторным двигателем обладают такими однозначными плюсами:

  • более длительный срок службы. Отсутствие трущихся элементов способствует бесперебойной работе мотора и меньшему его износу;
  • улучшенное качество стирки. Применение инверторного двигателя уменьшает вибрации машины во время работы, что способствует более равномерному распределению белья в барабане и лучшему его очищению;
  • экономичность. В инверторных машинах мощность регулируется в зависимости от веса грязного белья. В результате понижается расход электроэнергии и воды;
  • низкий уровень шума и вибрации во время работы машины;
  • отжим с высокой скоростью. Кроме того, инверторный двигатель обеспечивает точное поддержание заданных оборотов и мгновенный выход на них.

Преимущества и недостатки

Для того чтобы понять, нужна ли потребителю стиральная машинка с инверторным двигателем, стоит оценить все ее преимущества.

  1. Отсутствие в конструкции угольных щеток, которые проводят ток, а также приводного ремня из резины. Благодаря данной особенности исключаются некоторые поломки. Поэтому можно сделать вывод, что мотор на инверторе – это гарантия надежной и долговечной эксплуатации.
  2. Стабильное функционирование сальников способствует тому, что агрегат не шумит во время работы. Во время стирки и полоскания пользователи машины не слышат посторонних звуков.
  3. Бесшумное вращение ротора. Помимо данной особенности, ротор функционирует на высокой скорости и при этом довольно четко. Барабану не свойственно скидывание оборотов, поэтому отжим осуществляется с высоким качеством. Благодаря наличию инверторного двигателя владельцы стиральных машин после стирки получают практически сухое белье.
  4. Отсутствие большого числа дополнительных деталей, что исключает потребность в дополнительном техобслуживании. Поэтому при покупке агрегата на двигателе инверторного типа владелец может значительно сэкономить семейный бюджет.
  5. Экономный расход электричества и воды.
  6. Точность настройки режимов стирки.

Недостатков у инверторных моторов немного, но они все-таки имеются:

  • высокая скорость отжима может повлечь за собой повреждение вещей;
  • высокая стоимость техники.

Особенности применения

Частотный преобразователь включают, в основном, с асинхронными двигателями. Они недороги, надёжны, экономичны. Модели с короткозамкнутым ротором бесколлекторные, что делает их ещё более привлекательными. Имеют асинхронные двигатели два недостатка, которые как раз, инвертором и устраняются. Первый существенный недостаток – высокий пусковой ток. Он может быть в 3-7 раз больше номинального. Кроме того, резкий старт с подачей питания 220/380 В ведёт к перегрузке, а значит и к быстрому износу мотора. Установив частотный преобразователь, при пуске переводим переключатель на минимум и постепенно доводим обороты до нужного значения. Пусковой ток при этом минимальный, а разгон плавный. Ни пусковые токи, ни перегрузки не страшны.

Платой за точное регулирование скорости является более сложное управление

Второй отрицательный момент – регулировать скорость вращения ротора в асинхронных двигателях получается слабо, но это без инвертора. Инверторный асинхронный двигатель позволяет изменять скорость от десятков оборотов в минуту, до тысяч. И всё это плавно, без перегрузок.

Но инверторный двигатель значительно дороже «обычного» с точно такими же характеристиками. Дело в дополнительном оборудовании, причём совсем недешёвом, но использование этой технологии имеет свои плюсы.

В кондиционерах

Как работает обычный кондиционер? Компрессор в нём то включается, то выключается. Температура стала на градус выше заданной, компрессор включился, работает пока она не станет на один градус ниже заданного предела. Включается снова, когда температура снова окажется ниже предела. И каждое включение/включение – это стартовый ток, перегрузки.

Как работает кондиционер с инверторным мотором и обычным

Если в кондиционере стоит инверторный преобразователь, он просто задаёт скорость работы компрессора так, чтобы температура сохранялась. Это снижает расход электричества (нет пусковых многократно возросших токов), оборудование работает в щадящем режиме без перегрузок, что продлевает срок эксплуатации.

В стиральных машинах

Используют инверторные моторы и в стиральных машинах. В стиральных машинах «обычного» класса ставят коллекторные электродвигатели. Они могут разгоняться до высоких скоростей (до 10000 об/ми), имеют хороший крутящий момент на больших скоростях. Их минус – повышенный уровень шумов, так как, кроме ремённой передачи шумят еще и сами щётки. Как их не притирай, коллекторный узел всё равно шумит. И чем больше скорость вращения, тем выше уровень шумов. И он имеет высокую тональность, так что с ним достаточно сложно мириться.

Инверторный двигатель имеет небольшой размер и солидную мощность, но так ли важно это в корпусной технике

Последние годы появились стиральные машины с очень низким уровнем шума. В них установлены асинхронные двигатели с инверторным блоком. Раньше асинхронники не использовались, так как максимально могут развивать скорость до 3000 оборотов, что для нормального отжима недостаточно. Этот недостаток удалось обойти используя инвертор на входе. Он позволяет увеличить скорость электродвигателя до солидных величин. В двигателях нового поколения используется особый ротор – цельнолитой, это позволило уменьшить размеры двигателя. А так как в этих моторах нет коллектора и щёток, то и шумят они при работе совсем незначительно. Частотная регуляция скорости вращения позволяет точно контролировать число оборотов.

Если вы готовы платить за тихую работу — пожалуйста

Но платой за всё это является более сложное управление. Для управления инверторным электродвигателем в стиральной машине стоит отдельная плата. И ее стоимость равна 1/3 или 1/4 стоимости всей машины. Вот в этом случае стоит хорошо подумать, стоит ли покупать стиральную машину с инверсионным двигателем или нет. Слишком дорогой ремонт, да и стоимость самого агрегата значительно выше. А то, что на двигатель дают 10 лет гарантии так это не на плату, а на сам мотор. А в плюсах только более тихая работа.

Холодильники и морозильные камеры с инверторными компрессорами

В холодильниках используется такой же способ поддержания температуры, как и в кондиционерах. В камере холодильника расположен термодатчик, который через контакты включает и выключает компрессор. Точность поддержания температуры зависит от типа термодатчика, но обычно составляет несколько градусов, от трех до пяти. При такой работе приличествуют все «прелести»: многократные пусковые токи при включении, скачки напряжения сети, спровоцированные включением/выключением компрессора, шум.

В холодильниках и морозилках применение инверторных двигателей оправдано

Холодильник с инверторным двигателем работает тише, так как нет резкого пуска. Компрессор начинает работать с малых оборотов и постепенно выходит на нормальную скорость. Частота его работы зависит от температуры в камерах, но двигатель останавливается очень редко. Он, то работает на минимальных оборотах и тогда его почти неслышно даже вблизи, то чуть добавляет скорости, и его можно услышать. Этот режим работы более благоприятен для двигателя, он работает без пусковых перегрузок. И как ни странно, потребляют такие моторы меньше электроэнергии, снова-таки за счёт отсутствия пусковых токов. Ведь «обычный» компрессор включается каждые пять-десять минут. Превышение нормативного расхода – 4-8 раз. Вот за счёт этого и достигается экономия. Так что инверторный электродвигатель в холодильнике тоже оправдан, ну и плюсом, идет более тихая работа.

Инверторный привод в бытовой технике: что это, плюсы и минусы инверторного управления

Инверторные системы позволяют держать сердце бытовой техники постоянно «бьющимся» и плавно регулировать мощность, подбирая ее под конкретные нужды. Как минимум, это уменьшает преждевременный износ узлов. Для экономии энергии инверторные моторы не отключаются полностью — они снижают обороты, когда в работе «на полную катушку» нет необходимости.

Плавные переходы с высоких на низкие обороты менее вредны для бытового прибора, чем постоянные включения/отключения.

В основе инверторной технологии лежит принцип двойного преобразования напряжения. Сперва синусоидальное напряжение на входе преобразуется в постоянное, фильтруется и сглаживается. На втором этапе из него формируются положительные и отрицательные управляющие импульсы. С их помощью создается переменное напряжение требуемой величины и частоты на выходе преобразователя, которое затем и подается на двигатель. Сам принцип работы двигателя от наличия инвертора не зависит, но этот дополнительный блочок дает возможность управлять работой электромотора в широких границах

.

Многие именитые производители бытовой техники не стесняются давать на инверторные приводы увеличенную гарантию (10 лет и больше).

Зачастую инверторы включаются в схемы с асинхронными двигателями. Они решают проблемы с высокими пусковыми токами и перегрузками, а также позволяют изменять скорость вращения ротора электромотора от десятков оборотов в минуту до нескольких тысяч.

Наиболее важное преимущество подобного сочетания — отсутствие в конструкции мотора уязвимого щеточного узла, который является визитной карточкой электродвижков коллекторного типа. Со временем токоподводящие щетки в них изнашиваются и нуждаются в замене. Главные действующие лица моторов с инверторным приводом: вращающийся ротор с постоянными магнитами и неподвижный статор с катушками индуктивности. Впрочем, схемы управления, называемые инвертором, в разных устройствах могут быть реализованы совершенно по-разному.

Глубоко в дебри технической стороны вопроса мы лезть не будем. Акцент лучше поставить на преимуществах и недостатках инверторной технологии, а также особенностях ее применяемости в конкретных группах бытовой техники.

Итак, приступим ко всестороннему изучению качеств инверторов с холодильного оборудования:

Холодильники и морозилки

Холодильники и морозильные камеры с традиционным компрессором линейной конструкции систематически отключаются по достижению оптимальной температуры в камере. Точность ее поддержания варьируется в пределах 3-5 °С (зависит от конкретной модели). При каждом последующем включении мотор холодильника испытывает повышенные пусковые нагрузки, его элементы разогреваются, что провоцирует преждевременный выход узлов из строя, а домочадцы отчетливо слышат гудение во время работы компрессора.

Инверторный компрессор берет разгон с малых оборотов, наращивая силы постепенно. Первым делом он охлаждает воздух в камере до нужного значения температуры, после чего сбавляет темп на ее поддержание.

Движок то работает почти неслышно на минимальных оборотах, то немного прибавляет мощности и его размеренное «урчание» можно услышать. Такой режим наиболее благоприятен для компрессора, поскольку он работает без пусковых перегрузок и за счет их же отсутствия потребляет меньше электроэнергии.

Наглядные преимущества использования инверторного компрессора в гипотетической модели холодильника.

Плюсы инверторных компрессоров в холодильниках и морозилках

:

  • высокоточное поддержание заданной температуры в холодильной и морозильной камерах;
  • малошумность;
  • отсутствие прерываний в работе и вздрагиваний корпуса при включении компрессора;
  • экономичное энергопотребление (класс энергоэффективности А++ и выше);
  • продолжительный эксплуатационный ресурс (10 лет гарантии на инверторный привод напрямую от производителя — вполне нормальная практика на сегодняшний день). Минусы инверторного привода
    :
  • чувствительность к перепадам напряжения в сети электропитания (желательно обзавестись стабилизатором напряжения);
  • высокая стоимость оборудования и дороговизна ремонта холодильника при выходе из строя.

Инверторные холодильники LG GA-B509CQWL от 34 980 р. LG GA-B379SQUL от 29 340 р. Bosch KGN39AI32R от 57 790 р. Bosch KGN39VW25R от 37 200 р. LG GA-B419SQGL от 28 900 р. LG GA-B379SLUL от 32 805 р. LG GA-B419SQJL от 27 680 р. LG GC-B247JLDV от 69 800 р. Bosch KGN39VI25R от 40 200 р. Bosch KGN39AW32R от 54 000 р. LG GA-B419SYJL от 28 510 р. Biryusa SBS587 I от 41 510 р. Samsung RB34T670FWW от 34 600 р. Samsung RB30A32N0SA от 34 120 р. LG GA-B509CLWL от 38 900 р. LG GC-B247SMDC от 78 300 р. LG GA-B509MAWL от 37 300 р. LG GA-B419SLGL от 30 490 р. Bosch KGN39VK25R от 41 240 р. Samsung RB34T670FSA от 34 740 р.

Стиральные и сушильные машины

В «стиралках» прошлых поколений крутящий момент передается с электродвигателя на барабан при помощи ременной передачи. Приводной ремень имеет ограниченный ресурс и на пару с токоподводящими щетками провоцирует повышенную шумность, которая также зависит от оборотов вращения мотора. Машинки с инверторным управлением таких недостатков лишены. К тому же их все чаще выпускают в компоновке с прямым приводом — в моделях подобного рода барабан находится непосредственно на валу двигателя

.

Стиральные машинки с инверторным двигателем затрачивают меньше энергии на вращение барабана, частотная регуляция позволяет чутко контролировать число его оборотов, плюс «стиралки» этого рода могут похвастаться тихим отжимом и точностью настройки режимов стирки. В сушильных машинах инвертор применяется больше в угоду экономии потребляемой электроэнергии и достижения малошумности при работе.

«Стиралки» с прямым приводом выделяются пониженным уровнем вибраций и шума, к тому же они в разы надежнее сверстников с ременной передачей.

Плюсы «стиралок» и «сушилок» с инверторным управлением

:

  • улучшенное качество стирки благодаря гибкой регулировке оборотов;
  • оптимальная балансировка за счет размещения барабана и ротора на одном валу;
  • точность настройки режимов стирки;
  • низкий уровень шума работающего мотора;
  • высокий КПД из-за отсутствия потерь на трение;
  • большой эксплуатационный ресурс;
  • экономичное энергопотребление;
  • отсутствие необходимости обслуживания техузлов двигателя.

Минусы инверторного привода

:

  • сравнительно высокая стоимость готовых изделий;
  • сложность и дороговизна ремонта.

Стиральные машины с инверторным двигателем

Samsung WW65K42E08W от 23 910 р. LG F1096SDS0 от 22 300 р. LG F1096ND3 от 21 360 р. LG F1096SD3 от 20 560 р. LG F1296CDS0 от 29 000 р. LG AI DD F2V5HG0W от 31 800 р. LG F2J6WS0W от 26 410 р. Haier HW 60-BP10929A от 21 800 р. Bosch WLP 20265 от 25 350 р. LG F2H5HS6W от 25 970 р. LG F10B8ND от 22 440 р. LG AI DD F2V3GS6W от 28 900 р. Bosch WLR 245H2 от 35 909 р. Samsung WW65K42E00S от 27 240 р. Samsung WW65J42E0JW от 21 660 р. Bosch WAT 286H2 от 52 009 р. LG F1296HDS0 от 23 500 р. LG F2M5HS6W от 24 100 р. LG AI DD F4V5VS9B от 32 300 р. LG F2M5WS4W от 22 640 р.

Посудомойки (отдельностоящие и встраиваемые)

Мойку посуды частенько откладывают на ночные часы. Вот здесь-то и раскрываются преимущества посудомоек с инверторным управлением. Они примечательны низким уровнем шумности (40 дБ с небольшим «хвостиком»), нерасточительным потреблением электроэнергии (позволяют сэкономить на оплате счетов за свет при использовании многозонных счетчиков), более эффективно отрабатывают заданные программы

.

Инверторное управление применяется как во встраиваемых, так и в отдельностоящих посудомойках.

К достоинствам инверторного управления в посудомоечных машинах относят

:

  • автоматическое определение энергозатрат в зависимости от загрузки;
  • низкий порог шумности;
  • «топливная» экономичность (низкое энергопотребление);
  • существенное увеличение эксплуатационного срока службы техники.

Минусы инверторного привода «под капотом» у посудомоек вполне стандартные

:

  • более высокий ценник в сравнении с «одноклассниками»;
  • дорогой ремонт двигателя при поломках;
  • повышенная чувствительность к скачкам напряжения.

Встраиваемые посудомоечные машины с инверторным двигателем

Bosch SMV 25EX01 от 32 600 р. Bosch SPV 6HMX1 от 40 020 р. Bosch SPV 4HKX1DR от 32 300 р. Bosch SMV 6HCX2FR от 53 000 р. Electrolux EES 948300 L от 40 700 р. Electrolux EEA 912100 L от 26 930 р. Bosch SMV 25AX01R от 27 400 р. Bosch SMV 25EX03R от 32 900 р. Bosch SPV 6HMX5 от 45 200 р. Bosch SMV 25FX01R от 35 109 р. Bosch SPV 2IMX1BR от 30 000 р. Bosch SPV 2IKX1CR от 27 409 р. Electrolux EEQ 942200 L от 32 380 р. Gorenje GV 561D10 от 26 490 р. Bosch SMV 6HCX1F от 58 000 р. Bosch SMV 4IAX1I от 37 409 р. Beko DIS 26022 от 17 650 р. Beko DIN 26420 от 23 170 р. Bosch SPV 6HMX4 от 43 200 р. Bosch SMV 44KX00 от 35 400 р.

Кондиционеры

В инверторных кондиционерах компрессор остается включенным на постоянной основе, а его мощность плавно меняется в зависимости от температуры. Такая климатическая техника дует не ледяным воздухом, а воздухом той температуры, которая нужна в данный момент, потребляет меньше электроэнергии, точно поддерживает заданную температуру

. Инверторный преобразователь задает скорость работы компрессора таким образом, чтобы температура сохранялась на установленной планке. А еще компрессор, в силу своей непрерывной работы, не замерзает зимой.

Сплит-системы с инверторным компрессором гораздо лучше справляются с точным поддержанием заданного температурного режима.

Плюсы кондиционеров с инверторным управлением

:

  • высокоточное поддержание заданного температурного режима;
  • работа при низких минусовых температурах наружного воздуха;
  • малошумность;
  • низкий расход электроэнергии;
  • долговечность.

Минусы инверторного привода

:

  • дороговизна климатического оборудования и его ремонта;
  • чувствительность к качеству электропитания.

Инверторные кондиционеры

Mitsubishi Heavy Standard SRK20ZSPR-S/SRC20ZSPR-S от 30 000 р. Mitsubishi Heavy Standard SRK25ZSPR-S/SRC25ZSPR-S от 32 800 р. LG ProCool B-09TS от 34 500 р. Royal Clima Prestigio Inverter RCI-P31HN от 15 990 р. LG ProCool B-07TS от 32 300 р. Ballu BSLI-07HN1/EE/EU от 23 890 р. Mitsubishi Electric Design MSZ-EF22VE2B от 19 500 р. Mitsubishi Heavy Standard SRK35ZSPR-S/SRC35ZSPR-S от 38 700 р. Electrolux Atrium EACS/I-07HAT/N3 от 23 625 р. Mitsubishi Electric Classic MSZ-HR25VF/MUZ-HR25VF от 42 890 р. Royal Clima Prestigio Inverter RCI-P41HN от 16 990 р. Hisense AS-07UR4SYDDB15 от 24 144 р. LG ProCool B-12TS от 44 700 р. Hisense AS-10UW4SVETG107 от 34 600 р. LG Mega Plus P07EP2 от 27 753 р. Ballu Platinum Evolution BSUI-09HN8 от 31 700 р. Mitsubishi Electric Classic MSZ-BT25VG/MUZ-BT25VG от 51 990 р. LG Mega DUAL P-12SP от 34 440 р. LG EVO Max DC09RH от 36 000 р. TOSOT Natal T09H-SnN/I/T09H-SnN/O от 23 350 р.

Микроволновые печи

Обязательный атрибут микроволновой печи — магнетрон. Зачастую он имеет одну фиксированную мощность, а нужная итоговая мощность излучения достигается периодическим включением и выключением магнетрона. В микроволновках с инверторным управлением излучатель работает постоянно, а его мощность плавно изменяется в зависимости от выбранного режима.

Это обеспечивает равномерный прогрев пищи и, как следствие, максимальное сохранение ее вкусовых качеств.

Микроволновки с инвертором — достаточно редкие «гости» на полках магазинов.

Плюсы инверторного управления микроволновками

:

  • просторная внутренняя камера за счет отсутствия громоздкого трансформатора;
  • сохранение полезных свойств продуктов и улучшение вкусовых качеств разогреваемых блюд;
  • экономия времени на разогрев пищи;
  • высокая энергоэффективность;
  • бесшумная работа;
  • продолжительный эксплуатационный ресурс.

Минусы технологии

:

  • высокая стоимость конечных продуктов;
  • небогатый ассортимент моделей с инверторным приводом.

Инверторные микроволновые печи

LG NeoChef MW-23R35GIH от 9 380 р. LG NeoChef MS-2336GIB от 10 990 р. LG NeoChef MW-23R35GIB от 8 990 р. LG NeoChef MW-25R35GIS от 9 985 р. LG NeoChef MS-2595DIS от 11 990 р. LG MW-25R95CIS от 12 590 р. LG MH-63M38GISW от 9 890 р. Panasonic NN-GF574MZPE от 18 335 р. LG NeoChef MS-2535GIS от 11 970 р. LG NeoChef MS-2595CIS от 11 999 р. LG NeoChef MB-63R35GIB от 9 985 р. Panasonic NN-SD36HBZPE от 12 950 р. LG NeoChef MJ-3966ACT от 29 990 р. Panasonic NN-DS596MZPE от 40 670 р. Panasonic NN-DF383BZPE от 25 300 р. LG MB-65R95DIS от 13 990 р. LG NeoChef MS-23M38GIH от 12 499 р. Sharp R 3950RST от 11 980 р. LG NeoChef MH-6595CIS от 15 490 р. Caso MIG 25 Ceramic от 23 965 р.

Инвертор можно встретить и на борту другой бытовой техники. Так, существуют электрические конвекторы и другие обогреватели с инверторным управлением, пылесосы и даже генераторы резервного питания с инвертором. Применение инверторного привода повышает эффективность работы бытовой техники и продлевает жизнь ее «сердцам»: включаться и выключаться для движка менее полезно, чем плавно переходить с низких оборотов на высокие и обратно.

Сравнение с другими видами моторов

На сегодняшний день производители бытовой техники выпускают стиральные машины с 3 типами моторов.

  1. Коллекторные. У устройства имеется медный барабан, что разделен на секции, а также щетки, что трутся о поверхность. Последние предназначены для перенаправления тока к подвижным частям. Двигатели данного типа способны быстро набирать обороты, а также просты в регулировке. К недостаткам моторов можно отнести шум и потребность постоянно менять изношенные частицы.
  2. Асинхронные. Двигатели характеризуются наличием основной и вспомогательной обмоток. Прямой привод лучше предыдущего, так как выдает меньше шума. Однако ему требуется использование сложной схемы и дополнительных устройств.
  3. Инверторные. Считаются более усовершенствованными и простыми в применении. Этот мотор отличается от обычного коллекторного высокой экономичностью, надежностью, хорошим качеством стирки и отжима.

Использование двигателя в стиральной машине

Инверторный двигатель, разработанный в 2005 г. инженерами корейского концерна LG, вывел на новый уровень производство стиральных машин. В сравнении с предшественниками новый мотор имеет лучшие технические характеристики, большую износоустойчивость, дольше служит. Поэтому инверторные двигатели завоевывают все большую популярность и производство их растет. Но все ли так радужно?

Достоинства и недостатки процесса стирки:

  1. Тишина. Техника с прямым приводом двигателя работает тише машин с инверторным мотором. Машина с «инвертором» издает звуки, напоминающие писк и завывание. Но главная причина этого — включенный насос и вращающийся в режиме отжима барабан.
  2. Экономия. Главным образом электричество потребляет не двигатель, а нагревательный элемент. Получается, что сэкономить можно, но всего 2−5% энергии.
  3. Долговечность. Этот показатель достигается за счет отсутствия щеток, так как подшипники есть и в оборудовании с инверторным двигателем. Однако служат подшипники порядка 10 лет, а заменить их стоит 2−3 у.е.
  4. Двигатель способен прослужить больше 15 лет.
  5. Интенсивный отжим. Отжим на высоких оборотах делает белье почти сухим, но ткань при этом повреждается и рвется быстрее.
  6. Точность оборотов. Главное — качество стирки, мало кому интересно, какие совершаются обороты.

Рекомендуется обращать внимание на функциональность оборудования. Сам по себе инверторный мотор не гарантирует безупречности стирки. Если собрались покупать стиральную машину с инверторным мотором, приобретайте технику исключительно в проверенных точках. Чаще всего дешевые модели — это банальная подделка, и вряд ли их характеристики будут соответствовать тем, которые заявлены производителем.

Лучшие инверторные стиральные машины

Технология инженеров-разработчиков из Кореи являет собой новейшую концепцию построения автоматических стиральных машин, основанную на применении иного типа мотора, его устройства и расположения.

Первыми машинками, оснащенными инверторными моторами были стиралки LG Inverter, потом Samsung Crystal Standard. В дальнейшем была запущена в производство стиральная машина Bosch с инверторным двигателем.

Samsung Crystal Standard

Стиральная машина Samsung Crystal Standard является инверторной стиралкой. В данной модели усовершенствован процесс стирки, повысив комфорт и упростив быт её обладателей.

Этому способствует технология Eco Buble (пузырьковая стирка), обеспечивающая результат уже при температуре 15 градусов. Стирка белья становится намного бережней и щадящей, позволят экономить электроэнергию.

Модельный ряд электродвигателей Самсунг очень разнообразен, но эту модель оснастили инверторным двигателем с гарантией на 10 лет. Оснащена удобным содержательным функционалом и привлекательным дизайном.

LG F-1096 ND3

Данная модель компактна имеет фронтальную загрузку белья и обладает значительной вместимостью барабана до 6 кг. Машинка оснащена внушительным функционалом и автоматическим управлением. Модель имеет 13 специальных и стандартных режимов стирки: синтетики, изделий из хлопка, шерсти и других тканей.

Предусмотрены два ускоренных режима и режим полоскание и отжим. Барабан имеет несколько вариантов вращения для стирки на различных программах.

При отжиме барабан раскручивается до частоты вращения 1000 об/минут, достигая по его окончанию добиться влажности белья 45 — 54%.

Есть возможность отложить старт от 3 до 19 часов, позволяющая произвести пуск машины в удобное время. Оснащение мобильной диагностикой неполадок и ошибок позволяет дистанционно определить возможную поломку. По телефону специалист расшифрует закодированную машинкой звуковую комбинацию.

Правила и рекомендации по уходу

Если было принято решение приобрести стиральную технику с двигателем инверторного типа, то будет полезно узнать несколько нюансов, связанных с ее эксплуатацией.

Прежде всего, перед установкой стиралки надо убедиться, что поверхность пола выровнена – на ней не должно быть никаких уклонов. При этом устройство исправно работает только с постоянным давлением. Подробно ознакомиться с нормами можно в инструкции, прилагаемой в комплекте.

Чтобы увеличить срок эксплуатации электрического двигателя и защитить его от каких-либо перегрузок, на моющем средстве обязательно должна быть метка Automat. Не стоит и переусердствовать с засыпкой порошка – много не всегда значит лучше.

Также крайне не рекомендуется пользоваться оборудованием, загружая одну порцию вещей за другой. Ведь такая техника нуждается в отдыхе, длительность которого должна составлять около одного-двух часов.

Покупая инверторную машинку, обязательно нужно взвесить все преимущества и недостатки такого вложения средств. К тому же будет полезно больше узнать о технических характеристиках той или иной модели.

Правда и домыслы

Потребители уже привыкли, что за каждым красивым словом может скрываться пиар-ход, не несущий никакой практической выгоды. А вот повышение стоимости версий с инновациями — вещь закономерная. Платить за новинку или ограничиться классической конструкцией? Что правда, а что преувеличение:

  • Энергоэффективность, бесшумность и высокоскоростной отжим — это правда. Испытано на деле.
  • Долговечность. Это касается только мотора, лишенного трущихся щеток. Все прочие детали изнашиваются так же, как и в обычных стиралках — может сломаться подшипник, ТЭН или любой другой элемент.

Достоверно известно, что слова «доступная стоимость» не несут в себе объективности — цены на новинки выше, чем на обычные СМА. Кроме того, стоимость ремонта самого мотора — дорогое удовольствие, запчасти к нему недешевы.

Трудно сказать однозначно, какой тип двигателя лучше — коллекторный или инверторный, оба варианта успешно работают, оба имеют определенный ресурс, по истечении которого могут выйти из строя. Рядового покупателя интересует не столько принцип работы двигателя, сколько возможности стирального аппарата, в котором он установлен. На них и ориентируется потребитель, выбирая СМА.

Ссылка на основную публикацию
Похожее
