Кабель-каналы для электропроводки играют ключевую роль в организации безопасной и аккуратной электросистемы в любом помещении. В этой статье мы рассмотрим разнообразие размеров кабель-каналов, которые могут быть использованы для различных задач — от магистральных линий до более узких трасс. Понимание этих размеров поможет вам выбрать оптимальный вариант для вашего проекта, обеспечивая надежность и эстетичный вид проводки. Мы также представим видео, которое наглядно продемонстрирует процесс монтажа и использования кабель-каналов, что сделает вашу работу еще более эффективной.

Кабель-каналы для электропроводки: размеры, материал, форма

Что мы знаем о проводах, которые пронизывают каждую квартиру и почти каждый дом на планете? Осветительные устройства, бытовые приборы и мобильные гаджеты функционируют благодаря электричеству, поступающему по проводам к розеткам, патронам для ламп и выключателям. Эти факты очевидны и не требуют дополнительных разъяснений. Однако возникает вопрос: что делать, если стандартной сети недостаточно? Как правильно проложить кабели, чтобы увеличить количество розеток или осветительных приборов?

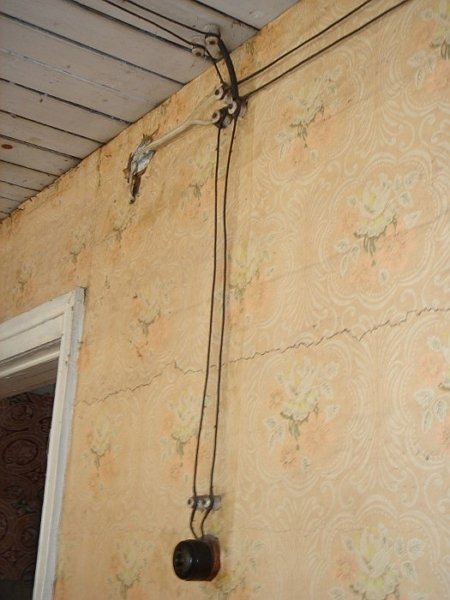

Открытый способ прокладки проводки выглядит неэстетично и может быть опасным, особенно если в доме есть дети или домашние животные. Его единственное преимущество — простота установки. Такой вариант можно рассматривать лишь как элемент оригинального дизайна. Скрытая проводка тоже не всегда удобна, особенно если в помещениях уже сделан ремонт, и штробление стен будет неуместным. Кроме того, у этого метода есть недостаток: если кабели замурованы под штукатуркой, в случае короткого замыкания будет сложно определить место повреждения.

Гораздо более практичным и безопасным решением является скрытая проводка, доступная благодаря различным кабель-каналам. Их размеры подбираются в зависимости от конкретной ситуации, как и материал изготовления. Форма кабель-каналов также может варьироваться в зависимости от назначения. Наиболее популярны короба для скрытой внешней разводки, выполненные из ПВХ (более экономичный вариант) или металла — алюминия или стали. Эти кабельные каналы имеют П-образное сечение и закрываются специальной крышкой с защелкой. Существуют магистральные каналы размером 100х6 миллиметров и более компактные варианты 10х7 миллиметров для небольших трасс. Также есть специальные каналы, которые укладываются внутри плинтусов.

Для тех, кто предпочитает скрытую проводку, существует другой вариант. В деревянных домах, под наливными или фальшполами, а также за подвесными потолками, используются гофрированные трубы из ПВХ. Они могут подводиться непосредственно к розеткам на стенах или к специальным коробам, встроенным в пол и оснащенным люками. Обычно под крышками скрываются розетки, а иногда — удлинители с тройниками. В качестве альтернативы может использоваться полускрытый вариант, когда короба располагаются на одном уровне с наливным полом, представляя собой желоба, закрывающиеся крышками.

Узнайте, как самостоятельно организовать электрику в вашем доме или квартире.

Кабель-каналы (короб)

Когда необходима проводка в кабель-каналах?

При переезде в новую квартиру вы часто сталкиваетесь с неудобным расположением розеток. Их может быть недостаточно для всего вашего бытового оборудования, а также планируется установка различных бра и напольных светильников. В результате изначально спроектированная электросеть оказывается неэффективной, и её необходимо расширить или полностью переделать, особенно если вы планируете изменить отделку помещений.

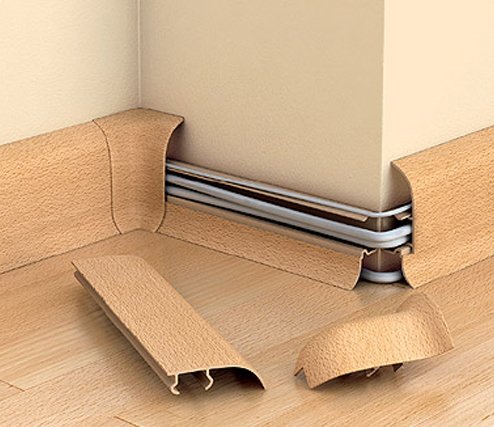

Чтобы избежать штробления стен, можно дополнить существующую электросеть с помощью кабель-каналов, которые легко подводятся к распределительным коробкам. Кабель можно проложить вдоль пола через специальные пластиковые плинтусы с крышками. Для порогов существуют накладки с каналами для проводов. Короба также подходят для прокладки компьютерных локальных сетей и кабелей видеонаблюдения между помещениями.

Сложности возникают, когда нужно провести одну или несколько розеток к островному рабочему месту на кухне, которое некоторые выбирают для создания уникального дизайна. В этом случае можно использовать короба и накладки для порогов, которые легко устанавливаются на пол и не мешают передвижению. Если планируется заливка стяжки, проще всего уложить в неё гофрированные трубы для медных проводов или использовать короба, установленные заподлицо.

В первом варианте возле рабочего места можно установить люк или колонну с розетками. Во втором случае с помощью внешнего короба проводка выводится на боковую стенку островного кухонного стола или, если позволяет площадь, на рабочую поверхность. Многие владельцы квартир хотят установить бра в изголовье кровати в спальне, но если ремонт уже завершен, прокладывать провода поверх обоев будет неэстетично, если вся электросеть не оформлена в таком стиле. В этом случае снова на помощь приходят короба, которые можно опустить от потолочного плинтуса или поднять от пола.

Эстетичные пластиковые профили не испортят внешний вид отделки и надежно скроют проводку, а также обеспечивают безопасность, так как ПВХ не проводит электричество. Кроме того, короба бывают разных цветов, в том числе под дерево, что позволяет использовать их как дополнительный элемент декора в интерьере.

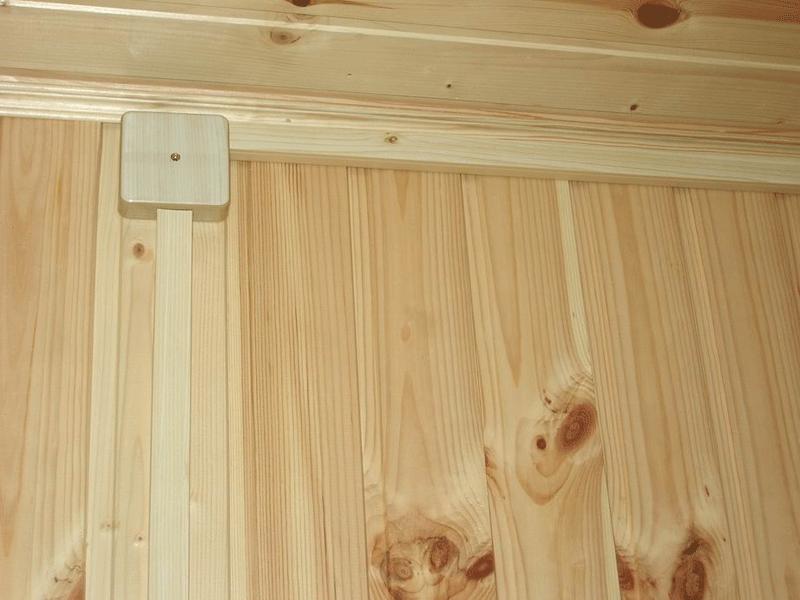

Наружняя проводка в кабель канале в деревянном доме

Интересные факты

Вот несколько интересных фактов о кабель-каналах для электропроводки и их размерах:

1. Разнообразие размеров: Кабель-каналы бывают различных размеров и форматов, что позволяет выбрать оптимальный вариант для конкретного проекта. Стандартные размеры могут варьироваться от 10×10 мм до 100×100 мм и более, что дает возможность укладывать как тонкие, так и толстые кабели, а также комбинировать их для создания сложных систем.

2. Материалы и их влияние на размеры: Кабель-каналы изготавливаются из различных материалов, таких как ПВХ, металл и алюминий. Каждый из этих материалов может иметь свои особенности в размерах и прочности. Например, металлические каналы часто имеют меньшие размеры при одинаковой прочности по сравнению с пластиковыми, что позволяет экономить пространство.

3. Специальные решения для сложных условий: Для специфических условий эксплуатации, таких как высокая влажность или агрессивные химические среды, существуют специальные кабель-каналы, которые могут иметь нестандартные размеры и конструкции. Это позволяет обеспечить надежную защиту проводки и продлить срок службы электрических систем.

Чем удобен монтаж электропроводки в кабель-каналах?

Итак, какие преимущества имеют металлические и поливинилхлоридные короба по сравнению со скрытыми способами монтажа проводки? Профили из ПВХ могут немного испортить изысканный вид интерьера, но при выборе моделей подходящего цвета они могут стать отличным дополнением к общему дизайну. У этого метода прокладки кабелей больше плюсов, чем минусов. Прежде всего, стоит отметить легкость установки: при монтаже коробов на деревянной стене можно обойтись без перфорации, так как саморезы для профилей легко входят в древесину без предварительных отверстий.

В случае с бетоном и кирпичом придется высверлить отверстия, но затем достаточно вставить пластиковые дюбели в пазы и, приложив профиль, закрутить шурупы. Для демонтажа достаточно просто открутить саморезы.

Вторым важным преимуществом является удобство эксплуатации. Чтобы зафиксировать провода в канавках, вырезанных в бетонных стенах, их необходимо замазывать алебастром или гипсовым раствором, а затем покрывать штукатуркой. Если потребуется обнаружить повреждение кабеля, придется использовать специальный инструмент, а для его ремонта может понадобиться разрушить слои отделки, включая снятие обоев или удаление краски.

Монтаж электропроводки в кабель-каналах очень прост, и найти обрыв не составит труда. Достаточно открыть крышку и уложить провод внутрь профиля, после чего закрыть крышку обратно. Также можно легко заменить перегоревший провод на аналогичный или на провод большего диаметра, если повреждение произошло из-за увеличенной нагрузки. Короба и магистрали выглядят эстетично благодаря дополнительным аксессуарам, таким как повороты, заглушки, тройники, крестовины и другие элементы.

Монтаж по потолку в кабель канале. Ч 1/2.

Выбор кабель-каналов в зависимости от типа помещения

При выборе кабель-каналов для электропроводки важно учитывать тип помещения, в котором они будут установлены. Разные условия эксплуатации требуют различных решений, чтобы обеспечить безопасность, долговечность и эстетичный вид проводки.

1. Жилые помещения

В жилых помещениях, таких как квартиры и дома, часто используются кабель-каналы из ПВХ. Они легкие, простые в установке и имеют разнообразные размеры и цвета, что позволяет легко вписать их в интерьер. Для жилых помещений рекомендуется выбирать кабель-каналы шириной от 20 до 50 мм, что позволяет удобно размещать в них проводку для освещения, розеток и других электрических устройств.

2. Офисные помещения

В офисах, где часто меняется расстановка мебели и оборудования, стоит обратить внимание на более универсальные и гибкие решения. Кабель-каналы из алюминия или стали могут быть более предпочтительными, так как они обладают высокой прочностью и устойчивостью к механическим повреждениям. Ширина таких кабель-каналов может варьироваться от 30 до 100 мм, что позволяет разместить в них большое количество проводов и кабелей.

3. Промышленные объекты

На промышленных объектах, таких как заводы и склады, выбор кабель-каналов должен основываться на условиях эксплуатации. Здесь часто используются металлические кабель-каналы, которые обеспечивают защиту проводки от механических повреждений, химических веществ и высоких температур. Размеры таких каналах могут достигать 150 мм и более, что позволяет прокладывать крупные и многожильные кабели.

4. Уличные установки

Для уличных установок, таких как освещение парков и улиц, необходимо выбирать кабель-каналы, которые устойчивы к воздействию внешней среды. В этом случае подойдут кабель-каналы из высококачественного ПВХ или металла с антикоррозийным покрытием. Размеры таких кабель-каналов могут варьироваться в зависимости от количества и типа прокладываемых кабелей, но обычно они имеют ширину от 40 до 80 мм.

5. Специальные условия

В помещениях с особыми условиями, такими как медицинские учреждения или лаборатории, необходимо учитывать дополнительные факторы, такие как санитарные нормы и требования к электробезопасности. В таких случаях рекомендуется использовать кабель-каналы, которые легко чистятся и не накапливают пыль. Размеры и материалы таких кабель-каналов должны соответствовать специфике работы в данных условиях.

Таким образом, выбор кабель-каналов зависит от множества факторов, включая тип помещения, условия эксплуатации и требования к безопасности. Правильный выбор поможет не только обеспечить надежность электропроводки, но и сохранить эстетический вид интерьера.

Сравнение различных производителей кабель-каналов

На рынке представлено множество производителей кабель-каналов, каждый из которых предлагает свои уникальные решения и размеры. Важно понимать, что выбор кабель-канала зависит не только от его размеров, но и от качества материалов, из которых он изготовлен, а также от функциональных характеристик. Рассмотрим несколько популярных брендов и их предложения.

1. Legrand – один из ведущих производителей электротехнического оборудования, предлагает широкий ассортимент кабель-каналов различных размеров и форматов. Их продукция отличается высоким качеством и долговечностью. Например, кабель-каналы Legrand могут быть выполнены в разных цветах и материалах, включая ПВХ и металл, что позволяет выбрать оптимальный вариант для любого интерьера.

2. Schneider Electric также предлагает разнообразные решения для прокладки кабелей. Их кабель-каналы имеют различные размеры, начиная от узких моделей для скрытой проводки и заканчивая широкими каналами для больших объемов кабелей. Schneider Electric акцентирует внимание на простоте установки и надежности своей продукции.

3. DKC – российский производитель, который предлагает конкурентоспособные цены и разнообразие моделей. Кабель-каналы DKC отличаются хорошей устойчивостью к механическим повреждениям и воздействию химических веществ. Размеры их продукции варьируются от 20×10 мм до 200×100 мм, что позволяет использовать их в различных условиях.

4. OBO Bettermann – немецкий производитель, известный своим качеством и инновациями. Кабель-каналы OBO Bettermann имеют различные размеры и могут быть использованы как в жилых, так и в промышленных помещениях. Особенностью их продукции является наличие дополнительных аксессуаров, таких как углы и соединители, что упрощает процесс монтажа.

При выборе кабель-каналов важно учитывать не только размеры, но и специфику применения. Например, для офисных помещений подойдут более узкие и эстетичные модели, тогда как для промышленных объектов лучше выбирать более широкие и прочные каналы. Также стоит обратить внимание на наличие сертификатов качества и соответствия стандартам, что гарантирует безопасность и надежность эксплуатации.

В заключение, выбор кабель-каналов – это не только вопрос размеров, но и качества, функциональности и эстетики. Сравнение различных производителей поможет вам сделать правильный выбор, соответствующий вашим требованиям и условиям эксплуатации.

Советы по укладке проводки в кабель-каналах

Укладка проводки в кабель-каналах – это важный этап в организации электросистемы, который требует внимательного подхода и соблюдения определённых правил. Правильная укладка не только обеспечивает безопасность, но и продлевает срок службы проводки. Вот несколько советов, которые помогут вам эффективно выполнить эту задачу.

1. Выбор кабель-канала

Перед началом укладки проводки необходимо выбрать подходящий кабель-канал. Размеры кабель-каналов варьируются в зависимости от количества и типа проводов, которые вы планируете укладывать. Для однофазной проводки достаточно использовать каналы шириной 20-30 мм, тогда как для многожильных кабелей или силовых проводов лучше подойдут каналы шириной 40-50 мм. Также стоит учитывать, что кабель-каналы бывают разных материалов: пластик, металл, алюминий. Пластиковые каналы легче монтировать и имеют более широкий выбор дизайна, тогда как металлические обеспечивают лучшую защиту от механических повреждений.

2. Подготовка поверхности

Перед установкой кабель-каналов важно подготовить поверхность, на которую они будут монтироваться. Убедитесь, что она чистая и сухая. Если вы планируете устанавливать кабель-каналы на стену, проверьте, нет ли на ней трещин или других дефектов, которые могут повлиять на крепление. В случае необходимости, выровняйте поверхность с помощью шпаклёвки или другого строительного материала.

3. Правильная укладка проводов

При укладке проводов в кабель-каналы важно соблюдать правила, чтобы избежать перегрева и повреждения изоляции. Не перегружайте кабель-каналы, укладывая слишком много проводов в один канал. Рекомендуется оставлять пространство между проводами для обеспечения вентиляции. Также следует избегать резких изгибов проводов, так как это может привести к их повреждению. Если необходимо сделать изгиб, используйте специальные уголки или переходники.

4. Закрытие кабель-каналов

После укладки проводов кабель-каналы необходимо закрыть крышками. Это защитит проводку от механических повреждений и попадания пыли. Убедитесь, что крышки плотно прилегают к каналу, чтобы избежать случайного открытия. Если вы используете кабель-каналы в помещениях с повышенной влажностью, выбирайте модели с герметичными крышками.

5. Проверка и тестирование

После завершения укладки проводки и закрытия кабель-каналов проведите проверку всей системы. Убедитесь, что все соединения надежны, а провода правильно подключены. Рекомендуется использовать тестер для проверки целостности проводки и отсутствия коротких замыканий. Это поможет избежать потенциальных проблем в будущем и обеспечит безопасность эксплуатации электросистемы.

Следуя этим советам, вы сможете правильно уложить проводку в кабель-каналах, что обеспечит надежность и безопасность вашей электросистемы на долгие годы.
