Винтовой дровокол — это незаменимый помощник для дачников и владельцев загородных домов, позволяющий быстро и эффективно перерабатывать древесину для отопления и приготовления пищи. В этой статье мы расскажем, как своими руками изготовить конусный колун, который значительно упростит процесс колки дров. Вы узнаете о необходимых материалах, инструментах и пошаговой инструкции по сборке, что позволит вам создать надежное и функциональное оборудование для бытового использования.

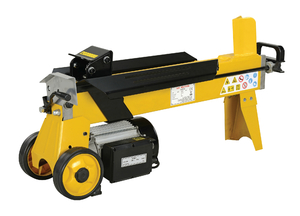

Особенности оборудования

В недавнем прошлом большинство из нас рубило дрова вручную с помощью топора. Сегодня для этой задачи активно используются механизированные дровоколы. Качественное оборудование отличается высокой производительностью и безопасностью. Создав такое устройство самостоятельно, можно существенно сэкономить, избежав расходов в десятки тысяч рублей на покупные дровоколы.

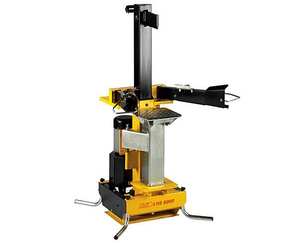

На рынке представлено множество типов гидравлических ручных дровоколов и станков, работающих от электромотора. Принцип их работы прост: мотор приводит в движение рабочую головку или специальные ножи, которые оказывают давление на поленья и раскалывают их на дрова.

Дровоколы классифицируют по следующим критериям:

• По способу укладки бревен — вертикальные и горизонтальные конструкции.
• В зависимости от размеров обрабатываемых дров — бытовое и промышленное оборудование.
• По типу привода — гидравлические и электрические станки с мощностью около 2,5 кВт.

Выбор конкретного типа дровокола зависит от объема работ, размеров обрабатываемых дров и других факторов, влияющих на тип и производительность устройства. Для дачного использования можно рассмотреть как модели с электроприводом, так и простейшие гидравлические варианты.

Как изготовить дровокольную морковку в гараже

Принцип работы винтовых колунов

Конусный дроворуб, или винтовой колун, работает по простому принципу. Заостренный конус, вращаясь, проникает в древесину, как шуруп, и раскалывает её. Конусные винтовые колуны считаются одними из самых простых, надежных и долговечных видов оборудования. Неудивительно, что благодаря своим преимуществам такие устройства популярны среди дачников и владельцев частных домов.

Однако у этого оборудования есть недостаток — трудности при работе с твердой древесиной, где волокна переплетены как вертикально, так и горизонтально. Для обработки березы и дуба рекомендуется использовать гидравлические дровоколы-самоделки, которые благодаря большому усилию эффективно раскалывают поленья на мелкие части.

На рынке представлены различные модели недорогих винтовых дровоколов, цены на которые начинаются от 15 000 рублей. Тем не менее, обладая минимальными навыками, можно самостоятельно создать функциональное и надежное устройство, которое упростит процесс колки дров на дачном участке. Чертежи винтового дровокола легко найти в открытом доступе, что делает изготовление самодельного дровокола еще более доступным.

Как быстро колоть дрова. Винтовой дровокол своими руками.

Интересные факты

Вот несколько интересных фактов о том, как изготовить винтовой дровокол своими руками:

1. Принцип работы: Винтовой дровокол использует принцип винтовой передачи, который позволяет эффективно преобразовывать вращательное движение в линейное. Это означает, что при относительно небольшом усилии на валу можно добиться значительного давления на древесину, что делает процесс колки более эффективным по сравнению с традиционными механическими дровоколами.

2. Материалы и устойчивость: Для изготовления винтового дровокола можно использовать различные материалы, включая сталь, алюминий и даже некоторые виды пластика. Однако важно учитывать, что прочность и устойчивость конструкции зависят от выбора материалов. Например, использование высококачественной стали для винта и основания обеспечит долговечность и надежность устройства.

3. Энергетическая эффективность: Винтовые дровоколы могут быть как ручными, так и электрическими. При создании электрического варианта можно использовать старые электродвигатели от бытовой техники, что не только снижает затраты, но и способствует переработке старых устройств. Это делает проект более экологически чистым и экономически выгодным.

Самодельное изготовление дровокола

Изготовление винтовых дровоколов несложно. Вам нужно найти подходящую конусную оснастку, которая с помощью цангового механизма и других креплений будет фиксироваться к электродвигателю. Заказать изготовление конусов можно у токаря, который за небольшую сумму выполнит качественную винтовую оснастку. Создать конусный дровокол своими руками, чертежи которого легко найти в интернете, можно в домашних условиях, используя доступные материалы.

Для самостоятельного изготовления винтового дровокола вам понадобятся:

• Конус типа «шуруп» длиной 20 сантиметров и диаметром не менее 5,5 сантиметра.
• Две опоры для вращения.
• Шкив для ременной передачи.
• Вал длиной 35 сантиметров и диаметром 3 сантиметра.

В качестве электропривода можно использовать мотор от болгарки, старой циркулярной пилы, компактной электропилы или другого подобного оборудования. Рекомендуемая мощность электродвигателя составляет 2−2,5 кВт.

Важно обратить внимание на качество и прочность конуса-шурупа. При раскалывании дров на рабочую головку будет оказываться значительная нагрузка. Если для изготовления оснастки использован некачественный металл, конус может сломаться или деформироваться, что приведет к необходимости замены дорогой рабочей части устройства. Размеры станины выбираются индивидуально. Если дровокол планируется устанавливать на трактор, следует подбирать прочный профиль и металлический уголок.

Конус-морковка может быть подключен к электродвигателю как через ременную передачу, так и напрямую с помощью цангового механизма. Во втором случае рекомендуется использовать приводы с возможностью регулировки частоты вращения.

Электродвигатель и подключенные к нему ременные передачи необходимо установить на металлической опоре, сваренной из уголка. Лучше использовать прочный металлический швеллер, что обеспечит жесткость и надежность конструкции. При раскалывании дров на основание колуна будет действовать значительная нагрузка, и неправильно собранные устройства могут быть перекошены, что делает их использование небезопасным.

Производительность самодельных дровоколов зависит от скорости вращения конуса. Минимальная скорость рабочей головки должна составлять 250 оборотов в минуту. При использовании мощных дровоколов не рекомендуется выполнять прямое соединение конусной насадки и электродвигателя. Лучше использовать цепные или ременные передачи, что обеспечит прочность и долговечность всей конструкции.

Для создания самодельного дровокола можно использовать двигатель от старой стиральной машины. Такой привод отличается надежностью, так как позволяет регулировать скорость вращения, что обеспечивает качественное раскалывание бревен из прочной и твердой древесины.

Дровокол своими руками. Часть 4. Финал.

Особенности реечных станков

На рынке доступны реечные дровоколы, в которых колун фиксируется на раме и перемещается вперед и назад с помощью зубчатой передачи. Это движение позволяет эффективно раскалывать даже толстые бревна. Чурки и поленья помещаются между колуном и упорным устройством, после чего, при нажатии на ручку, происходит раскол на мелкие дрова.

Конструкция таких дровоколов более сложная, поэтому изготовить реечный дровокол самостоятельно может быть непросто. Гораздо проще приобрести готовый реечный электроколун, что обеспечит безопасность и высокую эффективность работы с этим оборудованием.

Реечные колуны, чертежи которых легко найти на специализированных сайтах, различаются по рабочему инструменту, прижимной силе и длине полотна. Для домашнего использования подойдут модели с длиной полотна до 50 сантиметров. Это оборудование позволяет без труда раскалывать небольшие чурки, которые можно использовать в печах, каминах и отопительных котлах.

Использование реечных и винтовых колунов значительно упрощает процесс раскалывания дров, практически полностью автоматизируя эту задачу. Универсальные колуны имеют простую конструкцию, поэтому их изготовление своими руками не вызовет особых трудностей. Вам лишь нужно найти в интернете чертеж конуса для дровокола и использовать прочные винтовые рабочие головки с мощным электромотором для создания такого оборудования.

Как правильно выбрать винтовой дровокол?

Конусний дровокол з редуктором

Выбор материалов для дровокола

При изготовлении винтового дровокола для дачи важным этапом является правильный выбор материалов. От качества и характеристик используемых компонентов зависит не только долговечность устройства, но и его эффективность в работе.

Первым делом стоит определиться с основными элементами конструкции дровокола. К ним относятся:

• Корпус: Для корпуса лучше всего использовать сталь, так как она обладает высокой прочностью и устойчивостью к механическим повреждениям. Оптимально подойдут стальные трубы диаметром от 50 до 100 мм. Также можно использовать уголки или швеллеры, которые обеспечат дополнительную жесткость конструкции.
• Винт: Винтовая часть дровокола должна быть выполнена из прочного материала, способного выдерживать значительные нагрузки. Для этого подойдет закаленная сталь или специальный сплав, который не подвержен коррозии. Важно, чтобы винт имел правильную геометрию, что обеспечит эффективное раскалывание древесины.
• Механизм привода: Для привода дровокола можно использовать электродвигатель или бензиновый двигатель. Электродвигатель мощностью от 2 до 5 кВт будет достаточно для большинства задач. Если вы планируете использовать дровокол в условиях, где нет доступа к электричеству, стоит рассмотреть бензиновый двигатель. Важно также учесть наличие редуктора, который позволит увеличить крутящий момент.
• Основание: Основание дровокола должно быть устойчивым и прочным. Для этого можно использовать металлические пластины или швеллеры, которые обеспечат надежную опору. Также стоит предусмотреть возможность крепления дровокола к земле или другой поверхности для предотвращения его перемещения во время работы.

Кроме основных компонентов, не забудьте о вспомогательных материалах:

• Крепежные элементы: Используйте болты, гайки и шайбы из нержавеющей стали, чтобы избежать коррозии и обеспечить надежное соединение всех частей конструкции.
• Подшипники: Для обеспечения плавного вращения винта необходимо установить качественные подшипники. Они должны быть рассчитаны на высокие нагрузки и иметь хорошую защиту от пыли и влаги.
• Элементы безопасности: Не забывайте о защите от случайного включения устройства. Установите выключатель с защитным кожухом и предусмотрите защитные экраны для предотвращения попадания рук или одежды в движущиеся части.

В заключение, выбор материалов для винтового дровокола – это ключевой момент, который определяет его эффективность и безопасность. Тщательно подбирайте компоненты, учитывая их характеристики и предназначение, чтобы создать надежное и долговечное устройство для работы с древесиной на даче.

Инструменты, необходимые для сборки

Для того чтобы изготовить винтовой дровокол своими руками, вам понадобятся определенные инструменты и материалы. Правильный выбор инструментов обеспечит не только качество сборки, но и безопасность в процессе работы. Ниже представлен список необходимых инструментов и их краткое описание.

• Электродрель или перфоратор: Эти инструменты понадобятся для сверления отверстий в металле и дереве. Убедитесь, что у вас есть сверла соответствующего диаметра.
• Угловая шлифмашина (болгарка): Этот инструмент необходим для резки металлических деталей. Используйте диски, предназначенные для резки металла, чтобы обеспечить чистоту и точность реза.
• Сварочный аппарат: Если вы планируете соединять металлические части, сварка станет незаменимым этапом. Убедитесь, что у вас есть все необходимые средства защиты, такие как маска и перчатки.
• Ключи и отвертки: Набор ключей и отверток различных размеров поможет вам в сборке и креплении деталей. Обратите внимание на наличие как плоских, так и крестовых отверток.
• Рулетка и уровень: Эти инструменты помогут вам точно измерить и выровнять детали конструкции. Правильные размеры и уровень важны для стабильности и эффективности работы дровокола.
• Пила (ручная или электрическая): Если вам нужно обрезать деревянные элементы или другие материалы, пила станет необходимым инструментом. Электрическая пила значительно упростит процесс.
• Защитные очки и перчатки: Безопасность должна быть на первом месте. Используйте защитные очки, чтобы предотвратить попадание мелких частиц в глаза, и перчатки для защиты рук от порезов и травм.
• Крепежные элементы: Не забудьте о болтах, гайках и шайбах, которые понадобятся для соединения деталей. Выбирайте крепежные элементы, соответствующие материалам, из которых вы будете собирать дровокол.

Собрав все необходимые инструменты, вы сможете приступить к изготовлению винтового дровокола. Убедитесь, что у вас есть все под рукой, чтобы избежать лишних перерывов в процессе работы.

Тестирование и настройка устройства

После завершения сборки винтового дровокола наступает важный этап — тестирование и настройка устройства. Этот процесс позволит убедиться в правильности работы дровокола и его безопасности при эксплуатации.

1. Проверка всех соединений

Перед первым запуском дровокола необходимо тщательно проверить все соединения. Убедитесь, что все болты и гайки затянуты, а электрические соединения надежны. Особое внимание уделите местам, где могут возникнуть вибрации, так как они могут ослабить крепления.

2. Подготовка рабочего места

Выберите безопасное и удобное место для тестирования дровокола. Убедитесь, что вокруг нет посторонних предметов и людей, чтобы избежать травм. Лучше всего проводить тестирование на открытом воздухе, вдали от зданий и деревьев.

3. Первичный запуск

Перед первым запуском дровокола убедитесь, что он отключен от электросети. Затем подключите устройство и проверьте, работает ли двигатель. Если дровокол оснащен кнопкой пуска, убедитесь, что она функционирует. Запустите устройство на минимальных оборотах, чтобы убедиться в отсутствии посторонних шумов и вибраций.

4. Настройка скорости вращения

Если ваш дровокол имеет возможность регулировки скорости вращения винта, настройте его на оптимальный уровень. Для этого используйте тестовые бревна разной плотности и диаметра. Оптимальная скорость должна обеспечивать эффективное раскалывание древесины без перегрева двигателя.

5. Тестирование на различных типах древесины

Проведите тестирование дровокола на различных типах древесины, включая мягкие и твердые породы. Это поможет вам оценить его производительность и выявить возможные недостатки. Обратите внимание на то, как устройство справляется с различными размерами бревен. Если дровокол не справляется с определенным типом древесины, возможно, потребуется доработка конструкции или замена винта.

6. Проверка системы безопасности

Не забывайте о безопасности. Убедитесь, что все защитные кожухи установлены на месте и функционируют. Проверьте, работает ли система отключения устройства в случае перегрева или перегрузки. Это особенно важно для предотвращения аварий и повреждений.

7. Регулярное обслуживание

После успешного тестирования важно установить график регулярного обслуживания дровокола. Это включает в себя смазку движущихся частей, проверку состояния винта и других компонентов, а также очистку устройства от древесной стружки и пыли. Регулярное обслуживание продлит срок службы вашего дровокола и обеспечит его надежную работу.

Следуя этим рекомендациям, вы сможете успешно протестировать и настроить свой винтовой дровокол, что обеспечит его эффективную и безопасную работу на даче.
