В данной статье мы рассмотрим, как проверить электродвигатель в домашних условиях с помощью мультиметра, уделяя особое внимание измерению сопротивления обмоток. Электродвигатели являются неотъемлемой частью многих бытовых и промышленных устройств, и их исправность напрямую влияет на эффективность работы оборудования. Знание методов диагностики, включая особенности проверки асинхронных трехфазных и однофазных моторов, поможет вам своевременно выявить неисправности и избежать дорогостоящего ремонта или замены. Эта информация будет полезна как для опытных мастеров, так и для новичков, стремящихся самостоятельно разобраться в работе электродвигателей.

Классификация электродвигателей

При проверке электродвигателя важно помнить, что не все типы моторов можно тестировать одинаково. Существует множество вариантов электродвигателей, и большинство неисправностей можно выявить с помощью мультиметра, не будучи экспертом в этой области.

Современные электродвигатели классифицируются на несколько категорий:

1. Асинхронные трехфазные с короткозамкнутым ротором. Эти модели популярны благодаря простоте и возможности диагностики с использованием стандартного измерительного оборудования.
2. Асинхронные конденсаторные, короткозамкнутые с одной или двумя фазами. Такие двигатели часто устанавливаются в бытовой технике и работают от сети 220 В. Они распространены и встречаются практически в каждом доме. Проверка на неисправности осуществляется с помощью стандартного тестера. Однофазные модели отличаются экономичностью и удобством в использовании.
3. Асинхронные с фазным ротором. Эти моторы часто проверяются из-за мощного стартового момента. Их устанавливают на производственное оборудование и крупную технику, такую как краны, подъемники и станки.
4. Коллекторные, работающие на постоянном токе. Эти устройства часто проверяются, так как используются в автомобилях для вентиляторов, насосов и стеклоочистителей. Коллекторные электродвигатели могут выйти из строя по разным причинам, и своевременная диагностика помогает выявить проблему.
5. Коллекторные с переменным током. Ручные электрические инструменты с такими моторами широко распространены. Для передачи вращения используется коллекторный мотор, который можно проверить с помощью мегаомметра.

Перед проверкой электродвигателя с помощью мультиметра необходимо провести визуальный осмотр. Даже невооруженным глазом можно заметить сгоревшую обмотку или серьезные механические повреждения. Если конструкция выглядит исправной, стоит воспользоваться специальным измерительным инструментом.

Конструктивные особенности

Конструкция электродвигателей может различаться, но обычно включает несколько схожих компонентов. Движущая часть называется ротором, а стационарная — статором. Медная проволока может быть намотана следующими способами:

1. Катушка расположена только на роторе.
2. Катушка находится только на статоре.
3. Обмотка присутствует как на роторе, так и на статоре.

Интересные факты

Вот несколько интересных фактов о том, как проверить электродвигатель мультиметром в домашних условиях:

1. Измерение сопротивления обмоток: Один из первых шагов при проверке электродвигателя — это измерение сопротивления обмоток с помощью мультиметра. Если сопротивление обмоток слишком низкое (практически ноль), это может указывать на короткое замыкание. Если же оно бесконечно велико, это может свидетельствовать о разрыве обмотки. Нормальные значения сопротивления зависят от типа и модели двигателя, но обычно находятся в диапазоне от нескольких Ом до десятков Ом.

2. Проверка изоляции: Мультиметр можно использовать для проверки состояния изоляции обмоток электродвигателя. Для этого используется режим измерения сопротивления (омметр). Если сопротивление между обмотками и корпусом двигателя низкое (обычно менее 1 МΩ), это может указывать на повреждение изоляции, что может привести к короткому замыканию и опасности поражения электрическим током.

3. Тестирование на наличие напряжения: При подключении электродвигателя к сети можно использовать мультиметр для проверки наличия напряжения на входе. Это позволяет убедиться, что двигатель получает необходимое питание. Также можно измерить напряжение на обмотках во время работы двигателя, чтобы убедиться, что оно соответствует номинальным значениям, указанным в технической документации.

Эти простые проверки могут помочь выявить многие распространенные проблемы с электродвигателями и предотвратить более серьезные поломки.

Критерии выбора мультиметра

Для проверки различных электрических устройств используются мультиметры. На рынке представлено множество моделей этого прибора, каждая из которых обладает уникальными характеристиками. Ключевыми аспектами выбора являются:

1. Стрелочный или цифровой дисплей. Цифровые модели сегодня более популярны благодаря множеству функций и высокой точности. Стрелочные варианты практически не встречаются в продаже.
2. Функциональные возможности. Чем больше функций предлагает устройство, тем шире его область применения, что также влияет на цену прибора.
3. Наличие подсветки и кнопки удержания значений значительно увеличивает удобство использования мультиметра.
4. Низкая погрешность измерений обеспечивает большую точность работы тестера. Большинство моделей имеют погрешность не более 3%.
5. Если планируется использование в профессиональной сфере, стоит обратить внимание на модели с высоким уровнем защиты от пыли и влаги. Чем выше степень защиты, тем дольше прослужит устройство.
6. Класс электробезопасности. Все измерительные приборы делятся на четыре класса, которые определяют их область применения.

Проверить основные параметры электрического двигателя можно с помощью простого оборудования.

Проверка асинхронного трехфазного двигателя

Асинхронные двигатели, работающие на две или три фазы, наиболее распространены.

Трехфазный двигатель отличается высокой эффективностью. Среди основных проблем выделяются две:

1. Неправильное соединение контактов.
2. Отсутствие контакта.

Конструкция состоит из трех катушек, которые могут быть соединены в виде звезды или треугольника. Для корректной проверки необходимо учитывать, чтоработоспособность двигателя зависит от нескольких факторов:

1. Качество изоляционного материала.
2. Надежность всех соединений.
3. Правильность намотки катушек.

Определение сопротивления осуществляется следующим образом:

1. Замыкание на корпус проверяется с помощью мегомметра. Если его нет, можно использовать тестер, установив его на максимальное значение сопротивления. Однако тестер не обеспечивает высокой точности измерений.
2. Перед использованием измерительного прибора необходимо отключить двигатель от электросети, иначе он может выйти из строя.
3. Перед началом работы с измерительным прибором следует откалибровать его, установив стрелку на ноль при замкнутых щупах.
4. Один щуп прикладывается к корпусу для проверки наличия контакта, второй щуп также должен касаться корпуса для получения показателя. При нормальных значениях следует проверить каждую фазу по очереди.

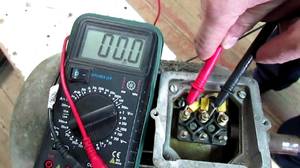

После проверки изоляции важно убедиться, что все три обмотки целы. Для этого можно провести прозвонку. В случае обнаружения обрыва его необходимо устранить, прежде чем продолжить проверку.

Как проверить трехфазный асинхронный электродвигатель?

Тестирование двухфазной модели

Статор и другие компоненты двухфазного электрического двигателя имеют уникальные характеристики, которые влияют на процесс их проверки.

Основные аспекты проверки двухфазного электрического двигателя включают:

1. Измерение сопротивления на корпусе. Слишком низкое значение может указывать на необходимость перемотки статора.
2. Для более точных результатов рекомендуется использовать мегомметр, хотя такой прибор редко встречается в домашних условиях.

Перед тестированием электрического двигателя необходимо провести визуальный осмотр. Механические повреждения могут привести к серьезным неисправностям в работе устройства.

Как проверить коллекторный электродвигатель мультиметром — обмотки статора и ротора

Коллекторная конструкция

Коллекторные модели стали довольно популярными и имеют конструктивные характеристики, отличающиеся от асинхронных моделей. Проверка работоспособности с использованием мультиметраосуществляется следующим образом:

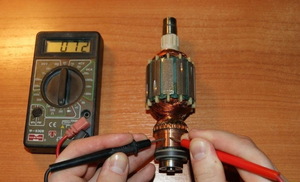

1. Установите тестер на измерение сопротивления в Омах. Начните с замера сопротивления на коллекторных ламелях. В норме полученные значения не должны значительно отличаться друг от друга.
2. Затем измерьте сопротивление, прикладывая один щуп к корпусу якоря, а другой — к коллектору. Значение сопротивления должно быть высоким и стремиться к бесконечности, что свидетельствует о хорошем состоянии изоляции.
3. Следующий этап — проверка статора на целостность обмотки. Один щуп помещается на корпус статора, а другой — к выводам. Чем выше полученное значение, тем лучше.

С помощью мультиметра невозможно проверить наличие межвиткового замыкания. Для этого используется специализированное оборудование.

Проверка ротора электродвигателя

Дополнительное оснащение

Электрические силовые установки часто комплектуются дополнительными элементами, которые защищают устройство и улучшают его функционирование. Наиболее популярные аксессуары:

1. Термический предохранитель. Он предотвращает повреждение изоляции при достижении критической температуры. Обычно предохранитель устанавливают под изоляцией обмотки или крепят на корпусе. Доступ к его выводам простой, и с помощью тестера можно получить необходимую информацию.

2. Термические предохранители все чаще заменяются температурными реле. Существуют два типа таких реле: замкнутые и разомкнутые. Информация о марке устройства указана на корпусе. Выбор реле зависит от технических характеристик электрического двигателя.

3. Датчики оборотов, устанавливаемые на стиральных машинах, работают на основе измерения разности потенциалов в пластине, через которую проходит минимальный ток. У таких датчиков три контакта, третий предназначен для контроля тока в рабочем режиме. Не рекомендуется проверять уровень электропитания во время работы двигателя, так как это может повредить измерительный прибор.

Обычный мультиметр можно использовать для диагностики различных параметров и выявления неисправностей. Если с его помощью не удалось обнаружить проблему, могут потребоваться специализированные инструменты, которые стоят дорого и менее доступны. Кроме того, для работы с профессиональным оборудованием нужны определенные навыки.

Важно не только выявить основные параметры, но и правильно их интерпретировать. Поэтому при обнаружении отклонений от нормы многие предпочитают обращаться в специализированные компании для проверки и ремонта электрических двигателей.

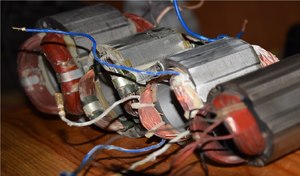

Проверка якоря и статора в домашних условиях

Подготовка к тестированию

Перед тем как приступить к тестированию электродвигателя с помощью мультиметра, необходимо выполнить несколько подготовительных шагов. Это поможет избежать ошибок и обеспечит безопасность во время работы.

1. Отключение питания: Прежде всего, убедитесь, что электродвигатель отключен от источника питания. Это критически важно для вашей безопасности. Отключите все провода и кабели, которые могут подводить электрический ток к двигателю.

2. Подготовка рабочего места: Найдите хорошо освещенное и чистое место для работы. Убедитесь, что у вас есть достаточно пространства для маневра и что все необходимые инструменты находятся под рукой. Рекомендуется использовать изолированную поверхность, чтобы избежать случайных коротких замыканий.

3. Подбор мультиметра: Убедитесь, что ваш мультиметр исправен и правильно настроен. Для проверки электродвигателя вам потребуется мультиметр с функцией измерения сопротивления (омметр) и, возможно, функция тестирования диодов. Если у вас есть возможность, используйте цифровой мультиметр, так как он более точен и удобен в использовании.

4. Проверка мультиметра: Перед началом тестирования проверьте мультиметр на исправность. Для этого установите его на режим измерения сопротивления и соедините щупы. Мультиметр должен показать значение близкое к нулю. Если этого не происходит, возможно, мультиметр неисправен или щупы повреждены.

5. Осмотр электродвигателя: Внимательно осмотрите электродвигатель на предмет видимых повреждений. Проверьте, нет ли трещин, коррозии или других дефектов на корпусе и соединениях. Убедитесь, что провода и разъемы находятся в хорошем состоянии и не имеют изоляции.

6. Подготовка к измерениям: Запишите все данные о двигателе, такие как его модель, мощность и другие характеристики. Это поможет вам в дальнейшем анализе результатов тестирования. Также подготовьте блокнот или электронное устройство для записи результатов измерений.

Следуя этим шагам, вы сможете безопасно и эффективно подготовиться к тестированию электродвигателя с помощью мультиметра. Теперь вы готовы перейти к самим измерениям и анализу состояния вашего электродвигателя.

Проверка изоляции обмоток

Проверка изоляции обмоток электродвигателя является важным этапом диагностики, который позволяет выявить возможные проблемы, такие как короткое замыкание или утечка тока. Для этой процедуры вам понадобится мультиметр, который может измерять сопротивление (омметр). Следуйте приведенным ниже шагам для проверки изоляции обмоток.

1. Подготовка к проверке:
   • Отключите электродвигатель от сети. Убедитесь, что он полностью обесточен, чтобы избежать поражения электрическим током.
   • Снимите крышку или защитный кожух, чтобы получить доступ к обмоткам. Будьте осторожны, чтобы не повредить детали.
2. Настройка мультиметра:
   • Установите мультиметр в режим измерения сопротивления (омметр). Если ваш мультиметр имеет функцию проверки изоляции, выберите соответствующий диапазон (обычно от 1000 В до 5000 В).
3. Измерение сопротивления:
   • Подключите один щуп мультиметра к одной из обмоток (например, к обмотке статора), а другой щуп – к корпусу электродвигателя. Это позволит проверить изоляцию между обмоткой и землёй.
   • Запишите показания мультиметра. Хорошая изоляция должна показывать высокое сопротивление (обычно выше 1 МОм). Если сопротивление низкое (менее 1 МОм), это может указывать на проблемы с изоляцией.
   • Повторите процесс для всех обмоток, проверяя каждую обмотку по отдельности. Также проверьте изоляцию между обмотками, подключив щупы к двум различным обмоткам.
4. Интерпретация результатов:
   • Если все измерения показывают высокое сопротивление, это свидетельствует о том, что изоляция обмоток в порядке.
   • Если вы обнаружили низкое сопротивление, это может означать, что изоляция повреждена, и электродвигатель требует ремонта или замены.
5. Завершение проверки:
   • После завершения проверки аккуратно соберите электродвигатель, установив все крышки и защитные элементы на место.
   • Убедитесь, что все соединения надежны и что двигатель готов к дальнейшей эксплуатации.

Проверка изоляции обмоток с помощью мультиметра – это простой и эффективный способ диагностики состояния электродвигателя. Регулярное выполнение этой процедуры поможет предотвратить серьезные поломки и продлить срок службы вашего оборудования.

Интерпретация результатов измерений

После того как вы провели измерения с помощью мультиметра, важно правильно интерпретировать полученные результаты, чтобы определить состояние электродвигателя. В зависимости от типа измерений, которые вы проводили, результаты могут указывать на различные проблемы или подтверждать исправность устройства.

1. Измерение сопротивления обмоток

Если вы измеряли сопротивление обмоток статора, нормальные значения обычно находятся в диапазоне от нескольких Ом до десятков Ом, в зависимости от типа и мощности двигателя. Если вы получили значение, близкое к нулю, это может указывать на короткое замыкание в обмотках. В случае, если сопротивление слишком высокое (более 1000 Ом), это может свидетельствовать о повреждении изоляции или обрыве обмотки.

2. Измерение напряжения

При проверке напряжения на входе электродвигателя, важно сравнить полученные значения с номинальными, указанными в технической документации. Если напряжение значительно ниже или выше нормы, это может указывать на проблемы с электросетью или неисправности в самом двигателе. Например, слишком низкое напряжение может привести к недостаточной мощности и перегреву, в то время как слишком высокое напряжение может вызвать повреждение обмоток.

3. Проверка на наличие короткого замыкания

При проверке на короткое замыкание между обмотками и корпусом двигателя, мультиметр должен показывать бесконечное сопротивление. Если вы получаете значение, отличное от бесконечности, это указывает на наличие короткого замыкания, что может привести к серьезным повреждениям двигателя и его компонентов.

4. Анализ результатов тестирования на вращение

Если вы проводили тестирование на вращение, важно обратить внимание на стабильность и плавность работы двигателя. Если двигатель не запускается или работает с перебоями, это может указывать на проблемы с подшипниками, обмотками или другими механическими компонентами. Также стоит обратить внимание на шумы и вибрации, которые могут свидетельствовать о механических неисправностях.

В заключение, интерпретация результатов измерений с помощью мультиметра требует внимательности и понимания принципов работы электродвигателя. Правильный анализ полученных данных поможет вам выявить неисправности и принять необходимые меры для их устранения, что в конечном итоге продлит срок службы вашего оборудования.
