Назначение и виды электрообогревателей

Назначение бытовых обогревателей очевидно из их названия — они предназначены для обогрева жилых и хозяйственных помещений с использованием электричества. Это оборудование используется для организации как общего, так и локального отопления различных зданий и сооружений. Принцип работы всех типов нагревателей схож — преобразование электрической энергии в тепловую с эффективностью (КПД) около 98—99%.

Локальное отопление подразумевает целенаправленный обогрев определенной зоны в помещении. Например, мастер автосервиса работает в смотровой яме, находящейся в большом ангаре. Поднимать температуру до 20°С по всему зданию нецелесообразно, поэтому для создания комфортных условий достаточно установить электрообогреватель в яму.

Все обогреватели можно разделить на две категории в зависимости от способа передачи тепла:

1. Конвекционные. Они отдают тепло непосредственно воздуху в комнате, вызывая образование конвективных потоков. Более холодный и тяжелый воздух поднимается вверх, вытесняя нагретый легкий воздух, что приводит к круговой циркуляции от потолка к полу и обратно.

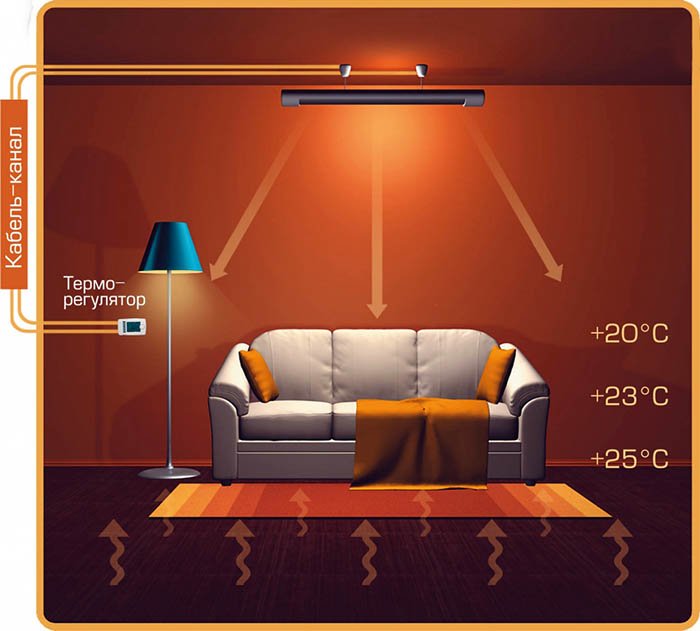

2. Инфракрасные. Тепловая энергия передается окружающим поверхностям через инфракрасное излучение. Воздух нагревается в последнюю очередь, получая тепло от предметов.

Из-за особенностей конструкции большинство обогревателей являются смешанными — они передают тепло как конвективным, так и лучистым способом, но в различных пропорциях. Инфракрасными считаются устройства, которые передают 70—80% своей энергии в виде излучения, в то время как остальные обогреватели относятся к конвекционным.

Приборы инфракрасного обогрева

К инфракрасным обогревателям относятся различные виды бытовых электрических устройств:

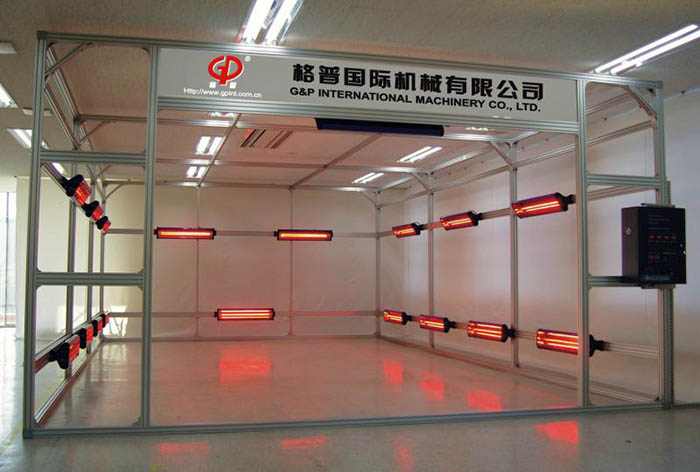

• обогреватели с трубчатым нагревательным элементом в форме лампы;
• керамические панели;
• кварцевые модели;
• длинноволновые устройства, устанавливаемые на стены и потолки;
• микатермические обогреватели.

Каждый из этих типов использует лучистое тепло, выделяемое различными способами: раскалённые нихромовые нити, углеродные элементы, металлические пластины или панели из искусственного камня. В микатермических обогревателях применяются слюда и окислы различных металлов, что значительно увеличивает стоимость устройства.

На рынке электрообогревателей появилась новинка — инфракрасная плёнка различной ширины. Она выделяет лучистое тепло благодаря тонким карбоновым элементам, нанесённым на полимерную основу. Эта плёнка может использоваться для создания напольного, настенного и потолочного отопления.

Интересные факты

Вот несколько интересных фактов о том, как сделать электрообогреватель из подручных материалов своими руками:

1. Принцип работы: Многие самодельные электрообогреватели используют принцип сопротивления. Например, проволока из нихрома (сплав никеля и хрома) может быть обмотана вокруг изоляционного материала, такого как кирпич или керамика. Когда через проволоку проходит электрический ток, она нагревается и передает тепло окружающей среде.

2. Использование старых приборов: В качестве основы для самодельного обогревателя можно использовать детали от старых электрических приборов, таких как фены или утюги. Например, нагревательные элементы из этих устройств можно извлечь и использовать в своих проектах, что позволяет не только сэкономить, но и дать вторую жизнь ненужным вещам.

3. Безопасность: При создании электрообогревателя важно учитывать безопасность. Использование термостойких материалов и правильная изоляция проводов помогут избежать короткого замыкания и перегрева. Также стоит помнить о том, что самодельные устройства не должны оставаться без присмотра, особенно если они работают на высоких температурах.

Эти факты подчеркивают как творческий подход, так и важность безопасности при создании электрообогревателей своими руками.

Конвекционные отопители

Для обогрева помещений с помощью воздуха используются различные бытовые устройства, среди которых:

• настенные и напольные конвекторы;

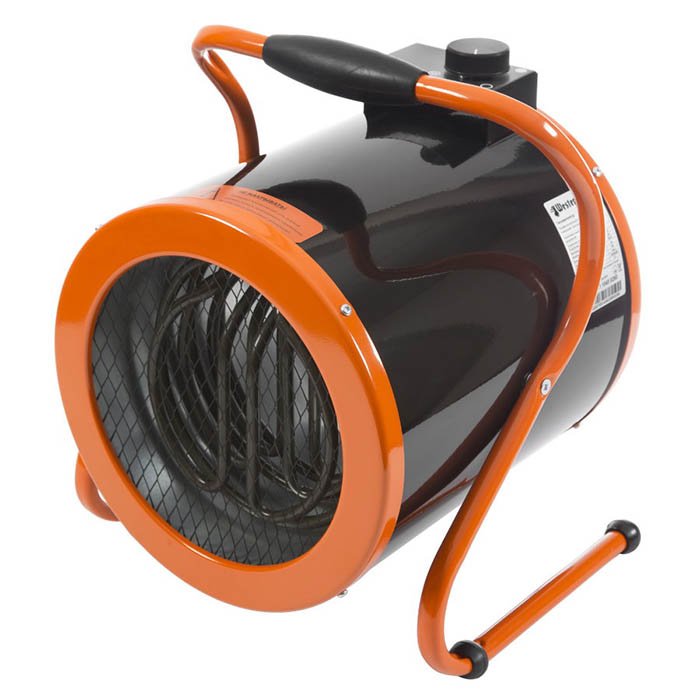

• переносные тепловентиляторы;
• масляные радиаторы;
• модульные обогреватели, известные как электробатареи.

Первые два типа являются конвективными обогревателями, которые передают около 80% тепла непосредственно воздуху. Их принцип работы прост: нагревательный элемент из хромоникелевой проволоки обдувается воздушным потоком, создаваемым вентилятором или за счёт естественной циркуляции.

Поверхность масляных радиаторов и электробатарей может нагреваться до 60 °С, что позволяет передавать значительную часть тепла в помещение за счёт излучения — до 40%. Остальная энергия передаётся воздуху, проходящему мимо теплообменных рёбер устройства.

Видео: разновидности электрообогревателей

Электрообогреватели разных видов

Выбор прибора для самостоятельного изготовления

С большим желанием и определёнными навыками любой домашний мастер может создать один из перечисленных типов обогревателей. Исключение составляют устройства микатермического типа с элементами из слюды. Основной вопрос заключается в стоимости таких изделий. Например, для лампового инфракрасного обогревателя потребуется трубчатый нагревательный элемент, а для конвектора — ТЭН и алюминиевый ребристый радиатор.

Если вы планируете собрать недорогой обогреватель из доступных материалов, обратите внимание на следующие варианты:

• тепловентилятор;
• электробатарея;

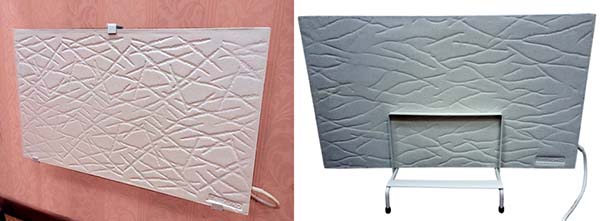

• кварцевая панель.

Последний тип обогревателей получил привлекательное название от производителей. На самом деле это панель, изготовленная из цементного раствора с добавлением кварцевого песка, где нагревательный элемент находится внутри плиты.

Сборка тепловентилятора для гаража

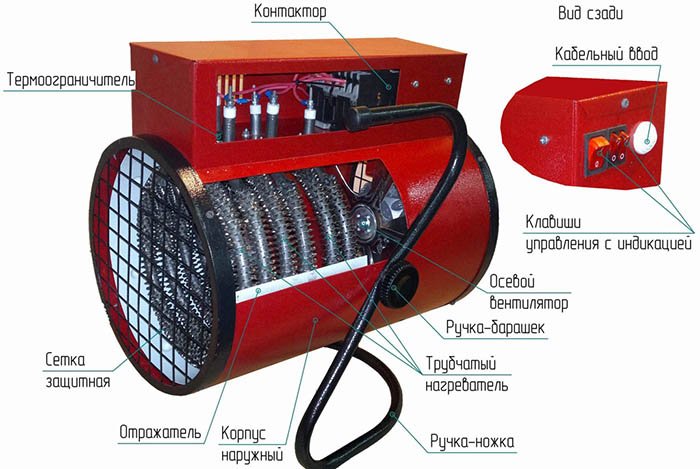

Греющий прибор простой конструкции состоит из следующих компонентов:

• корпус;

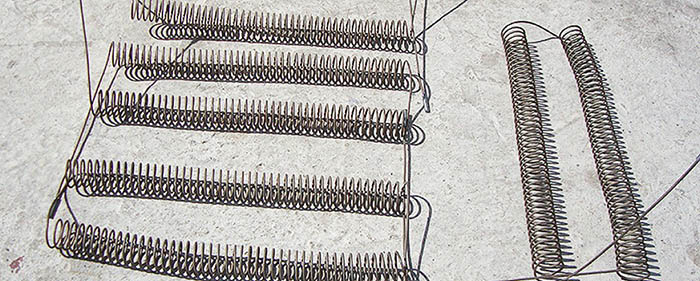

• нагревательный элемент — воздушный ТЭН или спираль из хромоникелевого сплава;
• осевой вентилятор для обдува;
• выключатель и регулятор мощности;
• система безопасности.

Более мощные модели обогревателей, называемые тепловыми пушками, предназначены для обогрева больших помещений. В этих устройствах вместо осевых вентиляторов используются центробежные (улитки), а корпус выполнен в форме трубы.

Для самостоятельной сборки тепловентилятора необходимо приобрести или найти в домашнем хозяйстве нагревательный элемент. Важно сначала определить мощность будущего обогревателя.

Расчёт нагревательного элемента

Учитывая высокий коэффициент полезного действия (КПД) при преобразовании электрической энергии в тепло, можно считать, что потребляемая мощность устройства равна его теплоотдаче. Например, если обогреватель потребляет 1 кВт электроэнергии, то в помещение он фактически передаст около 990 Вт, а разницу можно считать незначительной погрешностью.

Процесс расчета выглядит следующим образом:

1. Определите площадь помещения и умножьте её на 0,1 кВт. Это даст необходимую тепловую мощность для обогрева. Если высота потолков превышает 3 метра, лучше рассчитать объем и умножить его на 0,035 кВт. Например, для комнаты площадью 20 м² мощность обогревателя составит 20 х 0,1 = 2 кВт.
2. Приравняв тепловую мощность к электрической и зная напряжение в сети (220 В), вычислите силу тока в цепи. Например: 2 кВт / 220 В = 9 А.

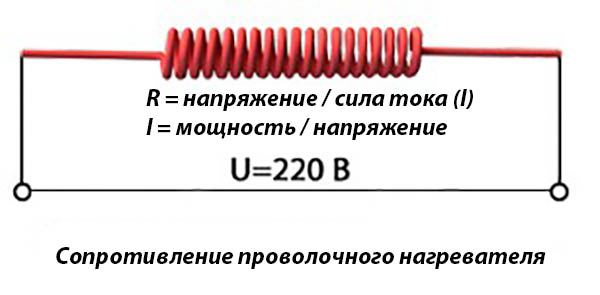

3. Используя закон Ома, рассчитайте сопротивление в цепи обогревателя. В нашем примере R = 220 В / 9 А = 24,5 Ом.
4. На основе полученного значения сопротивления подберите длину хромоникелевой проволоки, не обращая внимания на диаметр. Достаточно измерить мультиметром сопротивление участка спирали и отрезать необходимый кусок.

Существует более простой вариант — вместо использования нихрома можно приобрести готовый воздушный ТЭН нужной мощности. Однако такое решение будет значительно дороже, в то время как проволоку можно найти в старых обогревательных устройствах, таких как фены или утюги.

Подготовка инструментария и материалов

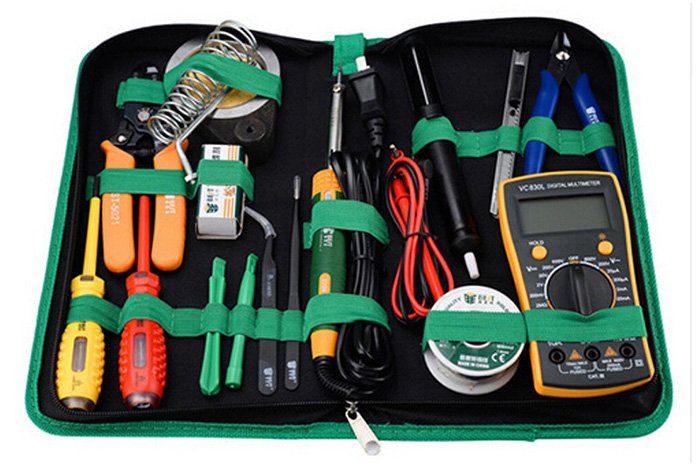

Для сборки тепловентилятора вам понадобятся стандартные инструменты, которые можно найти в каждом доме:

• пассатижи;
• кусачки;
• острый нож для зачистки проводов;
• дрель с набором сверл диаметром от 3 до 8 мм;
• ножовка по металлу;
• отвёртки разных типов — плоская и крестовая.

Если вы планируете установить вентилятор на постоянном напряжении 12 В, потребуется собрать выпрямительную схему и установить понижающий трансформатор. Для создания электрической схемы понадобятся паяльник, флюс, припой и канифоль. Измерения напряжения и сопротивления можно производить с помощью мультиметра.

Конвективный обогреватель можно собрать из следующих компонентов:

• корпус — подойдет любой, например, от старого компьютера или блока питания;
• малогабаритный осевой вентилятор на 220 В (переменный ток), используемый в различных бытовых приборах и вентиляционных системах;
• нагревательный элемент — кусок хромоникелевой проволоки, отрезанный в соответствии с расчётным сопротивлением;
• изолятор — обрезок асбестоцементной трубы нужного диаметра;
• автоматический двухполюсный выключатель на 16 А;
• многожильные соединительные провода из меди с сечением 2,5 мм²;
• штепсельная вилка;
• термоусадочные изолирующие трубки;
• винты М5—М6 с гайками и шайбами.

Если вы хотите использовать низковольтные вентиляторы постоянного тока, например, кулер от компьютера, необходимо понизить и выпрямить напряжение с помощью трансформатора и диодной схемы. Рекомендуется добавить конденсатор номиналом 100—200 мкФ для сглаживания пульсаций тока и увеличения срока службы кулера. Если у вас есть рабочий блок питания от компьютера, собирать схему не потребуется.

Инструкция по изготовлению

Сначала подготовьте нагревательный элемент к установке. Если у вас есть готовая хромоникелевая спираль, разделите её на отрезки, равные внутреннему диаметру асбестовой трубы, и согните в этих местах. Прямую проволоку можно обернуть вокруг круглого предмета диаметром от 0,5 до 1 см.

Учтите, что после обмотки спираль может немного раскрутиться и увеличиться в диаметре из-за упругости.

Процесс сборки можно разбить на несколько этапов:

1. В асбестовой трубе просверлите отверстия диаметром 4—5 мм для крепления участков спирали. Расположите их так, чтобы витки нагревателя пересекали внутреннее пространство трубы под разными углами.
2. Закрепите хромоникелевую спираль внутри трубы с помощью винтов, гаек и шайб. Концы проволоки выведите на край изолятора и просверлите отверстия для подключения проводников.
3. Установите асбестовую трубу в корпус на металлических кронштейнах, а за ней разместите вентилятор.
4. На стенке обогревателя установите автоматические выключатели.
5. Подключите медные провода к автоматам, надежно скрутив их с помощью винтов, вставленных в отверстия. Пайка соединений нецелесообразна, так как спираль может нагреться и расплавить олово.
6. Подсоедините провода к автоматам и вентилятору, выведите наружу питающий кабель с вилкой. Питание для нагревателя и электровентилятора подавайте через отдельные выключатели.
7. Для обеспечения безопасности закройте переднюю часть устройства металлической решеткой.

Чтобы подключить низковольтный вентилятор, соберите диодную схему с понижающим трансформатором. На выходе диодного моста установите электролитический конденсатор. После завершения монтажа проверьте правильность всех соединений и приступайте к тестированию обогревателя, подключив его к сети. Если спираль накаляется до красна при работе вентилятора, возможно, потребуется более мощный нагнетатель, иначе проволока быстро выйдет из строя.

Некоторые мастера подключают вентилятор на 12 В без понижающего трансформатора, снимая напряжение с определенного участка проволоки и подавая его на диодный мост. Этот метод не самый безопасный — для нахождения нужной точки придется использовать вольтметр на включенном в сеть нагревателе.

Видео: устройство самодельного тепловентилятора

Обогреватель самодельный / homemade heater

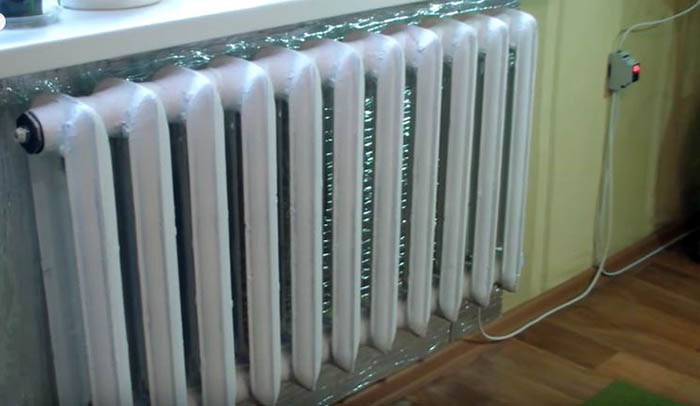

Как изготовить электробатарею из чугунных секций своими руками

Тепловой источник представляет собой чугунный радиатор старого образца, в который вместо нижней боковой заглушки устанавливается трубчатый электронагреватель (ТЭН). Радиатор заполняется водой, а излишки воздуха удаляются с помощью автоматического воздухоотводчика или ручного крана Маевского.

Выбор чугунного радиатора для создания электрообогревателя не случаен: в каждую секцию помещается минимум 1,5 литра воды. Современные биметаллические и алюминиевые радиаторы имеют меньшую емкость — внутренний объем секции составляет не более 0,5 литра. Для эффективной работы нагревателя может потребоваться увеличение количества секций, что приведет к росту стоимости устройства.

Расчет необходимой тепловой мощности выполняется по ранее описанному алгоритму. На основе полученных данных подбирается водяной ТЭН с учетом следующих рекомендаций:

• мощность ТЭНа следует выбирать с запасом 1,2—1,3 и округлять в большую сторону;
• форма нагревателя должна быть U-образной;
• если одного нагревателя недостаточно для достижения нужной теплоотдачи, используйте два ТЭНа одинаковой мощности;

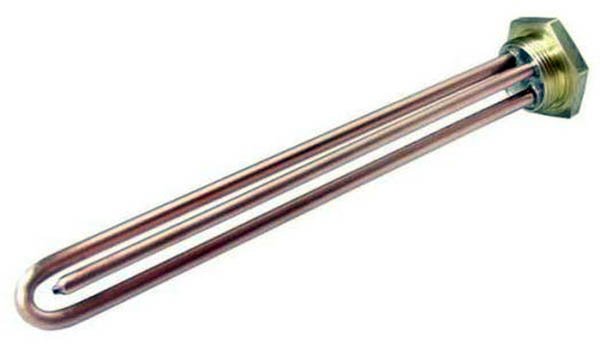

• предпочтительно приобретать трубчатые нагреватели с встроенным термостатом;
• количество секций чугунного радиатора определяется длиной нагревательных элементов — они должны помещаться внутрь с небольшим запасом.

Пример расчета количества секций: U-образный ТЭН мощностью 2 кВт имеет длину трубок 26 см, ширина чугунной секции составляет 90 мм. Для установки двух нагревателей общей длиной 54 см потребуется минимум 7 секций, с учетом запаса — 8 штук.

В расчете на один нагреватель допускается устанавливать большее количество радиаторных секций, однако это приведет к увеличению общего объема воды, времени прогрева и повышению энергозатрат.

Подготовительный этап

Для сборки обогревателя вам понадобятся следующие материалы:

• чугунный радиатор с необходимым количеством секций;
• трубчатые электронагреватели с встроенными термостатами, подобранные по мощности и типу резьбы;
• паронитовые прокладки, уплотнительная лента и силиконовый герметик;
• медный многожильный провод ПВС с сечением 2,5 мм²;
• автоматический двухполюсный выключатель на 16 А с пластиковым корпусом;
• кран Маевского или автоматический угловой воздухоотводчик с пробкой — переходником (футоркой).

Если вы хотите контролировать температуру воздуха в помещении, дополнительно приобретите комнатный термостат с встроенным или выносным датчиком. При установке электрообогревателя в жилом помещении используйте пластиковые кабель-каналы или прокладывайте проводку скрыто в бороздах стен, защищая её гофрированным рукавом.

Подготовьте необходимый инструментарий:

• трубный ключ №3;
• кусачки и пассатижи;
• два типа отверток;
• термоусадочные изоляционные трубки;
• электродрель.

Для крепления батареи на стене вам понадобятся стальные крюки или кронштейны. Перед установкой радиатора рекомендуется привести его внешний вид в порядок, для чего потребуется термостойкая эмаль нужного цвета.

Порядок сборки обогревателя

Перед изготовлением электробатареи радиатора необходимо тщательно подготовить его: промыть моющими средствами, проверить на утечки, высушить и покрасить снаружи. Далее следуйте этой последовательности действий:

1. Установите радиатор на стеновые кронштейны заранее — после заполнения водой монтаж будет затруднён.

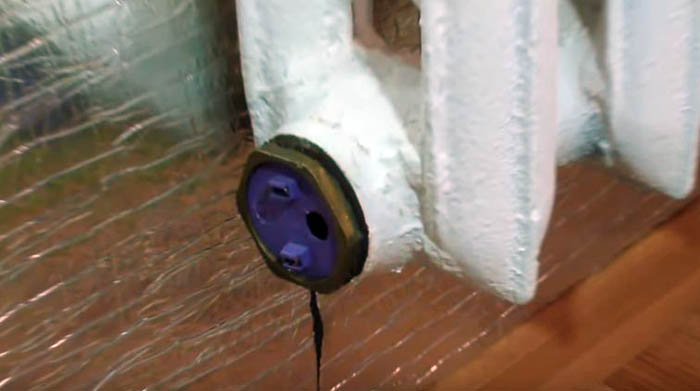

2. В одну из нижних пробок вместо заглушки установите ТЭН с водяным терморегулятором в крайнюю секцию, используя паронитовую прокладку и герметик.
3. В верхнем противоположном углу радиатора установите футорку с отверстием для воздухоотводчика.
4. Закройте остальные отверстия штатными заглушками, предварительно уплотнив резьбу ФУМ-лентой.
5. Подключите к ТЭНу провод ПВС, который должен быть проложен от автоматического выключателя. Его не обязательно устанавливать в комнате, можно разместить в общем электрощите.

После завершения сборки заполните батарею водой через отверстие под кран Маевского, оставив вверху воздушный зазор для компенсации расширения воды. Установите на место воздухоотводчик и запустите обогреватель. В процессе первичного нагрева рекомендуется несколько раз стравить воздух через кран Маевского. Чтобы предотвратить закипание воды в батарее, настройте терморегулятор ТЭНа на максимальную температуру 80 °С.

Если вы используете обогреватель в помещениях с периодическим отоплением, вместо воды залейте в батарею незамерзающий теплоноситель.

Автоматическое поддержание температуры воздуха в помещении осуществляется с помощью комнатного термостата, который следует разместить в удобном месте. В этом случае электрообогреватель подключается к сети не напрямую, а через указанный терморегулятор.

Видео: обзор электрообогревателя из чугунного радиатора

Автономное отопление своими руками. Просто, дёшево и без труб.

Советы по обслуживанию и эксплуатации

При использовании самодельных обогревателей важно учитывать нюансы эксплуатации и следовать правилам безопасности:

1. Не оставляйте самодельный тепловентилятор включённым без присмотра. В таких случаях рекомендуется оснастить устройство автоматикой для аварийного отключения: приобретите термореле и установите датчик опрокидывания.
2. Не повышайте температуру воды в электробатарее выше 80 °С. Это может привести к образованию пара и увеличению давления, что угрожает разрушением чугуна. Если обогреватель недостаточно эффективен, добавьте несколько секций и установите дополнительный ТЭН.
3. Не подключайте оборудование к электросети с помощью скруток.
4. Линия, к которой подключён электрообогреватель, должна быть защищена автоматическим выключателем и устройством защитного отключения (УЗО).
5. Не рекомендуется использовать тепловентилятор в помещениях с высокой влажностью.

Как и заводские обогреватели, самодельные устройства практически не требуют обслуживания. Периодически очищайте конвективный обогреватель от пыли, иначе она может сгорать на спирали и вызывать неприятный запах. В электробатарее раз в год проверяйте состояние рабочей поверхности ТЭНа и при необходимости удаляйте накипь.

Создание простого электрообогревателя — отличный способ сэкономить на покупке заводского устройства. С точки зрения эффективности отопления разницы между ними нет: в обоих случаях коэффициент полезного действия достигает 99%. Различия заключаются лишь во внешнем виде и функциональности, которые компенсируются низкой стоимостью самодельных приборов. При желании конструкцию можно улучшить, добавив полезные элементы автоматики: датчики, термостаты и таймеры.

Безопасность при работе с электрооборудованием

Работа с электрооборудованием требует особого внимания и соблюдения мер безопасности, чтобы избежать травм и повреждений. Прежде всего, необходимо помнить, что электричество может быть опасным, и неправильное обращение с ним может привести к серьезным последствиям.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы, а также что вы находитесь в хорошо проветриваемом помещении. Если вы планируете использовать старые или б/у детали, обязательно проверьте их на наличие повреждений, коррозии или других дефектов, которые могут повлиять на безопасность устройства.

При работе с электрическими компонентами всегда отключайте питание. Это касается как сборки, так и тестирования устройства. Используйте мультиметр для проверки наличия напряжения и убедитесь, что все соединения надежны и изолированы. Неправильные соединения могут привести к короткому замыканию и возгоранию.

Используйте только те материалы, которые предназначены для работы с электричеством. Например, провода должны быть с изоляцией, способной выдерживать высокие температуры. Не используйте материалы, которые могут расплавиться или загореться при нагревании.

Также важно учитывать, что обогреватель будет выделять тепло. Поэтому необходимо обеспечить достаточную вентиляцию и избегать размещения устройства вблизи легковоспламеняющихся материалов. Убедитесь, что обогреватель установлен на устойчивой поверхности и не может упасть или перевернуться.

Если вы не уверены в своих навыках или знаниях, лучше обратиться к специалисту. Не стоит рисковать своим здоровьем и безопасностью окружающих ради экономии времени или денег. Помните, что соблюдение правил безопасности — это залог успешной работы с электрооборудованием.

Энергоэффективность самодельного обогревателя

Энергоэффективность самодельного обогревателя зависит от нескольких ключевых факторов, которые необходимо учитывать при его создании. Во-первых, важно правильно выбрать материалы, которые будут использоваться для сборки устройства. Например, алюминий и медь обладают высокой теплопроводностью, что позволяет быстро и эффективно передавать тепло в окружающее пространство.

Во-вторых, конструкция обогревателя должна обеспечивать максимальную площадь поверхности для нагрева. Чем больше площадь, тем быстрее и равномернее будет происходить нагрев воздуха в помещении. Для этого можно использовать металлические решетки или радиаторы, которые увеличат площадь контакта с воздухом.

Третьим аспектом является источник питания. Для повышения энергоэффективности рекомендуется использовать низковольтные источники, такие как автомобильные аккумуляторы или солнечные панели. Это не только снизит затраты на электроэнергию, но и сделает устройство более безопасным в эксплуатации.

Также стоит обратить внимание на изоляцию. Хорошая теплоизоляция поможет сохранить тепло внутри обогревателя и предотвратить его потери. Для этого можно использовать теплоизоляционные материалы, такие как минеральная вата или пенопласт, которые помогут удерживать тепло и повысить общую эффективность устройства.

Не менее важным является и правильное размещение обогревателя в помещении. Установка устройства в углу комнаты или вблизи окон может привести к потере тепла, поэтому лучше всего размещать его в центре помещения, где он сможет равномерно распределять тепло.

Наконец, стоит учитывать и режим работы обогревателя. Использование термостата или таймера позволит автоматически регулировать температуру и время работы устройства, что также способствует повышению его энергоэффективности. Таким образом, самодельный обогреватель может стать не только экономичным, но и эффективным решением для обогрева вашего дома.

Устранение возможных неисправностей

При создании электрообогревателя из подручных материалов важно учитывать, что в процессе эксплуатации могут возникать различные неисправности. Знание о том, как их устранить, поможет вам не только продлить срок службы устройства, но и обеспечить безопасность его использования.

1. Неправильная работа обогревателя

Если ваш обогреватель не работает должным образом, первым делом проверьте, подключен ли он к источнику питания. Убедитесь, что в розетке есть напряжение, и используйте тестер, чтобы проверить целостность проводов. Если обогреватель не включается, возможно, проблема в переключателе или термостате. Попробуйте заменить их на новые или отремонтировать.

2. Перегрев устройства

Перегрев может быть вызван несколькими факторами. Во-первых, убедитесь, что обогреватель не закрыт предметами, которые могут блокировать поток воздуха. Во-вторых, проверьте, не загрязнены ли вентиляционные отверстия. Если они забиты пылью или грязью, очистите их. Также стоит проверить, правильно ли установлен термостат: если он настроен на слишком высокую температуру, это может привести к перегреву.

3. Появление запаха гари

Запах гари может возникнуть из-за перегрева проводов или из-за того, что на обогревателе накопилась пыль. В первую очередь отключите устройство от сети и дайте ему остыть. Затем тщательно очистите его от пыли и проверьте состояние проводов. Если они повреждены, их необходимо заменить.

4. Шум при работе

Если обогреватель издает необычные звуки, это может быть признаком механической неисправности. Проверьте, не ослаблены ли крепления или не повреждены ли внутренние компоненты. Если вы слышите треск или скрежет, возможно, проблема в вентиляторе (если он есть). Убедитесь, что он свободно вращается и не застревает.

5. Неправильная работа термостата

Если термостат не срабатывает или работает некорректно, это может привести к недостаточному обогреву помещения. Проверьте, правильно ли он установлен и не загрязнен ли. Если термостат механический, возможно, его нужно отрегулировать или заменить. В случае электронного термостата проверьте его настройки и, если необходимо, сбросьте до заводских.

6. Электрические проблемы

Если вы заметили искрение или запах горелой проводки, немедленно отключите устройство от сети. Проверьте все соединения и изоляцию проводов. Если вы не уверены в своих силах, лучше обратиться к специалисту для диагностики и ремонта.

Знание основных неисправностей и способов их устранения поможет вам не только поддерживать ваш электрообогреватель в рабочем состоянии, но и обеспечит безопасность его эксплуатации. Регулярное обслуживание и внимание к деталям — залог долгой и надежной работы вашего устройства.
