В данной статье мы рассмотрим процесс создания понижающего редуктора своими руками, который является незаменимым элементом в различных механизмах и устройствах, требующих снижения скорости вращения и увеличения крутящего момента. Мы подробно разберем основные узлы червячного редуктора, его принцип действия, а также преимущества самодельного устройства, что позволит вам не только сэкономить средства, но и получить уникальный механизм, полностью соответствующий вашим требованиям. Эта информация будет полезна как для опытных мастеров, так и для новичков, желающих освоить основы механики и конструирования.

Что представляет собой редуктор

Это устройство представляет собой механизм на основе цепи или шестерен, который устанавливается между валом электрического двигателя или бензинового мотора и конечным узлом рабочего аппарата.

К основным техническим параметрам понижающего редуктора для мотоблока относятся:

• максимальная мощность, которую он может передавать;
• коэффициент полезного действия;
• количество ведущих и ведомых рабочих валов.

Важно подключать к вращающимся узлам устройства специальные червячные или зубчатые передачи. Это обеспечит регулировку и передачу вращения от одного элемента к другому. В станине имеются сквозные отверстия для подшипников, которые позволяют вращаться бортовым валам.

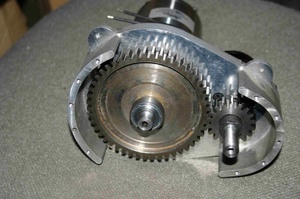

Как сделать редуктор с самодельными шестернями.

как сделать редуктор своими руками DIY/ how to make a gearbox for a typewriter

Где используется устройство

Понижающий редуктор имеет множество преимуществ. Его конструктивные особенности повышают эффективность и доходность крупных промышленных предприятий. Кроме того, он незаменим в быту.

Эксперты выделяют следующие сферы применения данного устройства:

• промышленность;
• трансмиссии автомобилей;
• различная электротехника.

На крупных производственных площадках редуктор активно используется. В металлообрабатывающих станках он функционирует как вращательный передаточный механизм, увеличивая количество оборотов.

В трансмиссиях автомобилей редуктор снижает частоту вращения двигателя. Плавность и комфорт движения автомобиля зависят от качества настройки зубчатых передач редуктора.

Это устройство широко применяется в электротехническом оборудовании и бытовых приборах, таких как перфораторы, дрели и миксеры. Редукторы являются ключевыми компонентами вентиляционных, планетарных, насосных и очистных систем, так как обеспечивают поддержание оптимального рабочего давления.

Редуктор для минитрактора. Часть 3

Интересные факты

Вот несколько интересных фактов о создании понижающего редуктора своими руками:

1. Принцип работы: Понижающий редуктор работает на основе передачи вращения от одного вала к другому с уменьшением скорости и увеличением крутящего момента. Это достигается за счет использования зубчатых передач, где размер шестерни, соединенной с двигателем, меньше, чем размер выходной шестерни. Это позволяет создать значительное снижение скорости вращения.

2. Материалы и инструменты: Для создания понижающего редуктора можно использовать различные материалы, такие как металл, пластик или даже дерево. Важно правильно выбрать инструменты для обработки деталей, например, фрезерный станок или 3D-принтер для создания зубчатых колес. Это позволяет не только снизить затраты, но и адаптировать редуктор под конкретные нужды.

3. Настройка и тестирование: После сборки редуктора важно провести тестирование, чтобы убедиться в его эффективности и надежности. Это может включать в себя проверку на наличие люфта, шумов и перегрева. Правильная настройка и смазка деталей значительно увеличивают срок службы редуктора и его производительность.

Создание понижающего редуктора своими руками — это не только интересный проект, но и возможность глубже понять механические принципы работы различных устройств.

Изготовление корпуса изделия

Ключевым элементом устройства эксперты считают корпус. Правильное проектирование и сборка станины имеют решающее значение, так как от этого зависит расположение осей и рабочих валов, соосность подшипниковых отверстий, а также расстояние между шестернями и ременными механизмами.

В производственных условиях корпуса для редукторов изготавливаются методом литья из чугуна или алюминиевых сплавов. Создать такую заготовку самостоятельно практически невозможно. Поэтому важно либо найти, либо модифицировать уже существующий заводской корпус. Кроме того, его можно сварить из металлического листа.

Некоторые мастера-любители нашли простой способ решения этой задачи. Чтобы избежать сложных расточных работ, рекомендуется полностью сваривать станину. Опорные подшипники устанавливаются в небольшие отрезки металлических труб. Их нужно выставить в нужном положении и надежно закрепить с помощью крепежных материалов или сварки.

Эксперты рекомендуют предусмотреть на корпусе специальную съемную крышку для удобства обслуживания узлов конструкции. Также стоит сделать сливное отверстие в нижней части для отвода старого масла.

Понижающий редуктор 20 об/мин без токарки.

Сборка своими руками

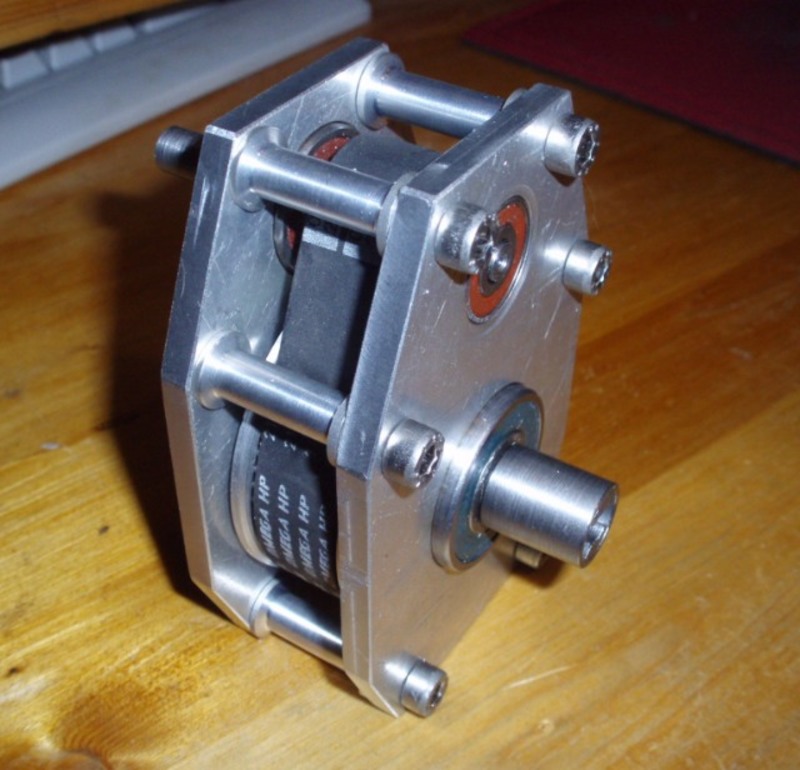

Эксперты отмечают, что создание малогабаритного червячного редуктора своими руками — задача непростая, но выполнимая. Это устройство увеличивает крутящий момент рабочего вала мотоблока и снижает его обороты. Эффективность работы машины зависит от данного изделия.

В мотоблоках используется обратная механическая коробка передач, позволяющая переключать скорости. Однако заводское передаточное число часто оказывается недостаточным. Конструкторы оснастили агрегат небольшой звездочкой на рабочем валу коробки передач. Взаимодействуя с крупной звездой на колесе, она снижает обороты мотора. На рабочий вал, расположенный в подшипниковом подиуме, необходимо установить дополнительную звездочку, которая через вторую цепь будет передавать крутящий момент на колеса мотоблока.

Таким образом, можно самостоятельно собрать понижающий редуктор для электродвигателя, который обеспечит высокий крутящий момент и двухступенчатое снижение оборотов мотора. Используя коробку передач от любого мотоцикла, вы сможете регулировать скорость движения без необходимости нажимать на ручку газа. Мотор будет работать преимущественно на низких оборотах, что снизит риск его поломки.

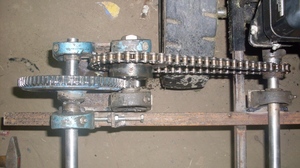

Также можно изготовить угловой редуктор своими руками, используя детали от старого мотороллера или трактора. В этом случае колесная платформа не потребуется.

Важно установить на мост катки культиватора. Этот вариант обеспечивает оптимальную рабочую мощность и скорость передвижения.

Понижающий редуктор без токарных работ своими руками

Выбор материалов для редуктора

При создании понижающего редуктора одним из ключевых этапов является правильный выбор материалов. Это напрямую влияет на эффективность работы устройства, его долговечность и надежность. Рассмотрим основные материалы, которые могут быть использованы для изготовления редуктора, а также их характеристики и преимущества.

1. Корпус редуктора

Корпус редуктора должен быть прочным и устойчивым к механическим повреждениям. Наиболее распространенные материалы для корпуса:

• Сталь – обладает высокой прочностью и износостойкостью. Стальные корпуса могут быть как литыми, так и сварными. Однако сталь имеет большой вес, что может быть недостатком в некоторых приложениях.
• Алюминий – легкий и коррозионно-стойкий материал. Алюминиевые корпуса часто используются в легких редукторах, где важна минимизация веса. Однако алюминий менее прочен, чем сталь, и может быть менее устойчив к высоким нагрузкам.
• Пластик – применяется в редукторах, работающих при низких нагрузках. Пластиковые корпуса легкие и устойчивы к коррозии, но их прочность и долговечность значительно ниже, чем у металлических аналогов.

2. Зубчатые колеса

Зубчатые колеса – это один из самых важных элементов редуктора, от которых зависит его эффективность. Основные материалы для зубчатых колес:

• Сталь – чаще всего используется для зубчатых колес благодаря своей прочности и долговечности. Зубья могут быть закалены для повышения износостойкости.
• Чугун – используется в тяжелых редукторах, где требуется высокая прочность и устойчивость к нагрузкам. Чугунные зубчатые колеса хорошо поглощают вибрации, но могут быть хрупкими.
• Пластик – используется в легких редукторах и для уменьшения шума. Пластиковые зубчатые колеса менее прочные, но могут быть хорошим выбором для небольших нагрузок.

3. Подшипники

Подшипники обеспечивают плавное вращение зубчатых колес и уменьшают трение. Важно выбрать подшипники, которые соответствуют нагрузкам и условиям эксплуатации:

• Шариковые подшипники – универсальный вариант, подходящий для большинства редукторов. Они обеспечивают хорошую производительность и долговечность.
• Роликовые подшипники – лучше подходят для высоких нагрузок, так как могут выдерживать большие осевые и радиальные нагрузки.
• Синтетические подшипники – используются в условиях высокой коррозионной активности или при высоких температурах. Они могут быть более дорогими, но обеспечивают отличную стойкость к агрессивным средам.

4. Смазочные материалы

Правильный выбор смазочных материалов также играет важную роль в работе редуктора. Смазка снижает трение, предотвращает износ и коррозию. Основные типы смазочных материалов:

• Масла – используются для большинства редукторов. Важно выбирать масла с подходящей вязкостью и добавками для защиты от износа.
• Смазки – могут быть использованы в редукторах, где требуется длительная защита от износа и коррозии. Они обеспечивают лучшую адгезию к поверхностям и могут работать в условиях высоких нагрузок.

В заключение, выбор материалов для понижающего редуктора требует внимательного подхода и учета всех факторов, таких как условия эксплуатации, нагрузки и желаемая долговечность устройства. Правильный выбор обеспечит надежную и эффективную работу редуктора на протяжении долгого времени.

Настройка и тестирование редуктора

После сборки понижающего редуктора важно правильно его настроить и протестировать, чтобы убедиться в его эффективности и надежности. Настройка включает в себя несколько ключевых этапов, которые помогут оптимизировать работу устройства.

1. Проверка сборки

Перед началом тестирования убедитесь, что все компоненты редуктора правильно установлены и закреплены. Проверьте, что зубья шестерен правильно совмещены, а подшипники установлены без заеданий. Неправильная установка может привести к быстрому износу или поломке редуктора.

2. Настройка зазоров

Зазоры между зубьями шестерен должны быть минимальными, но не нулевыми. Слишком маленький зазор может привести к заклиниванию, а слишком большой — к снижению КПД. Для настройки зазоров используйте специальные прокладки или регулировочные шайбы. Проверьте зазоры на разных участках редуктора, так как они могут варьироваться.

3. Смазка

Правильная смазка является критически важной для долговечности редуктора. Используйте подходящее масло или смазку, рекомендованную для вашего типа редуктора. Нанесите смазку на все движущиеся части, включая шестерни и подшипники. Избегайте избыточного количества смазки, так как это может привести к перегреву.

4. Тестирование на холостом ходу

Перед тем как подключать редуктор к нагрузке, проведите тестирование на холостом ходу. Включите редуктор и дайте ему поработать несколько минут. Обратите внимание на шумы, вибрации и температуру. Если вы заметите аномалии, остановите редуктор и проверьте его на наличие проблем.

5. Тестирование под нагрузкой

После успешного тестирования на холостом ходу можно переходить к тестированию под нагрузкой. Подключите редуктор к устройству, которое будет использовать его, и постепенно увеличивайте нагрузку. Следите за показателями производительности, такими как скорость вращения и выходной момент. Убедитесь, что редуктор работает в пределах допустимых значений.

6. Мониторинг работы

После завершения тестирования важно периодически проверять работу редуктора. Обратите внимание на изменения в шуме, вибрациях и температуре. Регулярное обслуживание и мониторинг помогут предотвратить серьезные поломки и продлить срок службы редуктора.

Следуя этим рекомендациям, вы сможете настроить и протестировать свой понижающий редуктор, обеспечив его надежную и эффективную работу в будущем.

Устранение возможных проблем

При создании понижающего редуктора своими руками важно учитывать возможные проблемы, которые могут возникнуть в процессе сборки и эксплуатации устройства. Заранее подготовившись к их устранению, вы сможете избежать многих неприятностей и обеспечить надежную работу редуктора.

1. Неправильная передача вращения

Одной из распространенных проблем является неправильная передача вращения от входного вала к выходному. Это может быть вызвано неправильным выбором шестерен или их несоответствием по размеру. Чтобы избежать этой проблемы, тщательно подбирайте шестерни, учитывая их диаметр и количество зубьев. Также убедитесь, что они правильно установлены и не имеют люфта.

2. Износ деталей

Износ шестерен и других движущихся частей может привести к снижению эффективности редуктора. Для минимизации износа используйте качественные материалы и следите за уровнем смазки. Регулярно проверяйте состояние деталей и при необходимости заменяйте их на новые. Также стоит обратить внимание на правильность установки подшипников, так как их неправильная установка может привести к дополнительному трению и износу.

3. Нагревание редуктора

При работе редуктора может возникать перегрев, что негативно сказывается на его работе и сроке службы. Для предотвращения перегрева убедитесь, что редуктор правильно смазан, а также проверьте, нет ли препятствий для вентиляции. Если редуктор работает в условиях высокой нагрузки, подумайте о дополнительном охлаждении, например, с помощью вентилятора.

4. Шум и вибрация

Шум и вибрация могут указывать на проблемы с балансировкой или неправильной установкой компонентов. Проверьте, правильно ли установлены шестерни и вал, а также убедитесь, что все крепления надежно затянуты. Если шум и вибрация продолжаются, возможно, потребуется провести балансировку редуктора.

5. Неправильная настройка передаточного отношения

Если редуктор не обеспечивает нужного понижения оборотов, возможно, вы неправильно выбрали передаточное отношение. Пересмотрите выбор шестерен и их комбинации. Для достижения желаемого результата может потребоваться экспериментировать с различными вариантами шестерен.

Устранение этих проблем требует внимательности и терпения, но с правильным подходом вы сможете создать надежный и эффективный понижающий редуктор своими руками. Регулярное обслуживание и контроль состояния устройства помогут избежать большинства из вышеперечисленных проблем и продлить срок службы вашего редуктора.
