Теплые полы становятся все более популярным решением для создания комфортного микроклимата в доме, обеспечивая равномерное распределение тепла и уют в холодное время года. В этой статье мы подробно рассмотрим различные типы теплых полов, их преимущества и недостатки, а также предоставим пошаговые инструкции по монтажу. Знание этих аспектов поможет вам выбрать наиболее подходящий вариант для вашего жилья и успешно реализовать проект, что сделает ваш дом более комфортным и энергоэффективным. Видео дополнительно познакомит вас с доступными системами обогрева пола, что позволит лучше понять процесс установки.

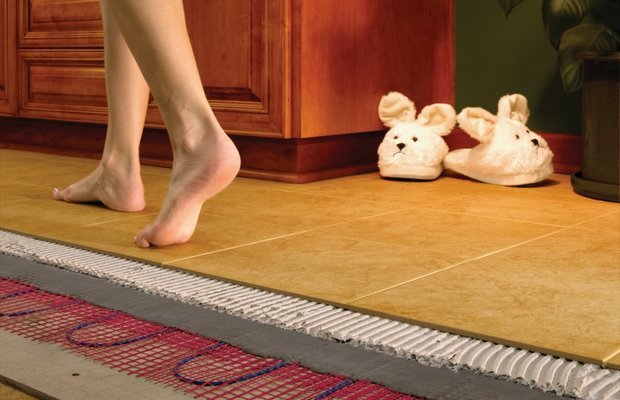

Теплый пол – принцип действия и отличия от обычного отопления

Давайте разберемся, чем можно заменить или дополнить систему центрального отопления. Радиаторы в жилых помещениях обычно располагаются вдоль наружных стен, часто под окнами. Это создает тепловую завесу, защищающую от холода, проникающего через оконные рамы. Нагретый воздух поднимается к потолку, остывает и постепенно опускается вниз. В результате температура внизу оказывается значительно ниже, чем под потолком, где тепло не так критично для вашего комфорта. Теплые полы работают иначе: они нагревают воздух снизу, позволяя ему подниматься по жилому пространству.

Если в вашем доме бетонные перекрытия, то при работе центрального отопления они остаются холодными, что может вызывать дискомфорт зимой. Установка теплых полов поверх плит сделает поверхность более приятной для ходьбы, а ноги будут всегда в тепле, что снизит риск простудных заболеваний. Не обязательно полностью отказываться от радиаторов, поскольку обе системы можно объединить, подключив водяной теплый пол к стоякам центрального отопления. В этом случае тепло будет поступать как снизу, так и вдоль внешней стены, обеспечивая более комфортный микроклимат в помещениях.

Этапы монтажа теплых полов. Расчёт и намотка. О демпферных швах.

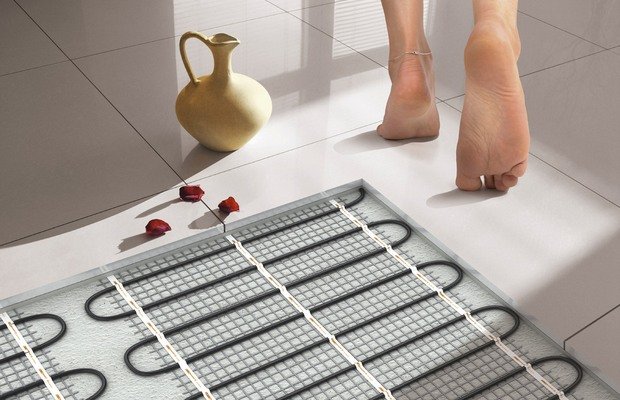

Выбираем конструкцию – обзор существующих типов и их особенностей

На сегодняшний день одним из самых востребованных решений являются теплые полы из гибких полиэтиленовых бесшовных труб, по которым циркулирует горячая вода. Этот вариант наиболее экономичен, так как жидкость движется по почти замкнутой системе с минимальными потерями, за исключением испарений в нагревательном котле, который можно использовать газовый для повышения экономии. Электрическая энергия расходуется только на работу циркуляционного насоса, обеспечивающего движение воды по трубам. Основное преимущество такого решения — равномерное распределение тепла благодаря стяжке, что позволяет использовать любые материалы для отделки.

Второй вариант — электрические кабели, проложенные по всей площади помещения. Однако не все кабели подходят для этой цели; необходимы те, которые нагреваются и передают тепло в окружающую среду. Если вы не доверяете трубам из-за возможных протечек и готовы мириться с высокими затратами на электроэнергию, этот вариант станет для вас оптимальным. Кроме надежности, такая система отличается высокой безопасностью благодаря многослойной изоляции кабелей. Это позволяет укладывать их не только под бетонную стяжку на перекрытиях из железобетонных плит, но и в деревянных домах, поверх чернового настила. Для установки потребуется специальная подложка, предотвращающая контакт древесины с кабелем, отражающий слой для направления тепла вверх и подкладка под чистовое покрытие. Также необходимо предусмотреть блок питания и систему регулировки теплого пола.

Следующий доступный вариант — готовые электрические маты. Они состоят из кабеля, но их монтаж значительно упрощен: достаточно раскатать узкую ленту из сетки, к которой прочно прикреплен изолированный проводник. Принцип подключения аналогичен, но данную систему можно укладывать под плитку, предварительно покрыв ее ровным слоем специального клея, а также под ковролин с прослойкой из пенополиэтилена или другого неплавкого материала. Однако при расстановке мебели под ножками предметов могут возникать напряжения, что может привести к перегреву и повреждению ковролина, а также к поломке теплого пола.

И, наконец, третий вариант электрической системы — пленочный. Это тоже маты, представляющие собой рулонную основу с модулями из поперечно ориентированных биметаллических полосок, изготовленных из алюминия и медного сплава. При пропускании тока такие элементы нагреваются и начинают излучать тепло в инфракрасном спектре. Также существуют модули из углеродной пленки с медными проводниками. Температура пленки при нагреве редко превышает 28 градусов, что позволяет укладывать ее под деревянные покрытия и использовать в каркасных домах и бревенчатых срубах.

Последний вариант — мобильные обогревающие маты. Их можно назвать теплыми ковриками, так как они не способны значительно повысить температуру в помещении, но могут обеспечить комфорт, будучи уложенными под палас или ковер. После подключения к сети они начинают выделять тепло, нагреваясь в течение часа, после чего вы сможете ходить по ковру, который будет значительно теплее, чем просто лежащий на бетонном полу, даже если он прикрыт линолеумом. Удобно, что размеры таких подложек могут достигать 5 квадратных метров (250х200 сантиметров), и можно использовать несколько таких матов. Это идеальный вариант для тех, кто живет в арендуемом жилье или собирается на дачу, где отопление не справляется с холодом и сыростью.

Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Интересные факты

Вот несколько интересных фактов о теплых полах и их монтаже:

1. Энергоэффективность: Теплые полы могут значительно снизить затраты на отопление. Они обеспечивают равномерное распределение тепла по помещению, что позволяет поддерживать комфортную температуру при более низких настройках термостата. Это особенно актуально для домов с высокими потолками, где традиционные радиаторы могут неэффективно обогревать пространство.

2. Разнообразие систем: Существует несколько типов теплых полов, включая водяные и электрические системы. Водяные полы используют трубы с горячей водой, что делает их более эффективными для больших площадей, в то время как электрические системы проще в установке и идеально подходят для небольших помещений, таких как ванные комнаты.

3. Монтаж под любое покрытие: Теплые полы можно устанавливать под различные виды покрытий, включая плитку, ламинат, паркет и даже ковровые покрытия. Однако важно учитывать теплопроводность материала, чтобы обеспечить эффективный обогрев. Например, плитка хорошо проводит тепло, в то время как ковровые покрытия могут снижать эффективность системы.

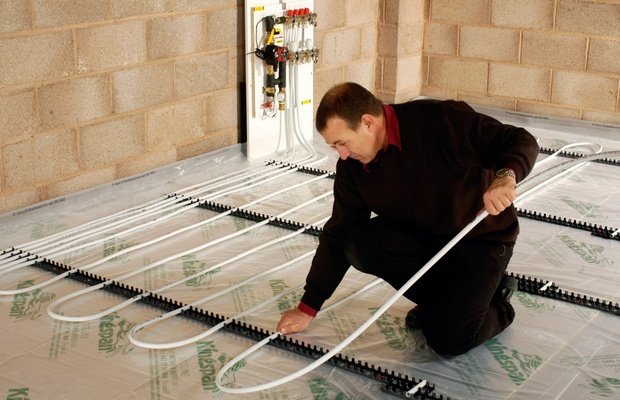

Монтаж водяного пола – рассмотрим технику укладки труб

Для успешной установки системы полы должны быть идеально ровными, без ям и выступов. Прежде чем приступить к монтажу электрического теплого пола своими руками, уложите полимерную вспененную пленку толщиной до 0,5 сантиметра с фольгой на нижней стороне. Она будет отражать тепло в помещение от перекрытия. Затем разместите металлическую армирующую сетку с ячейками размером от 10 до 15 см. На этой сетке по заранее продуманной схеме укладываются трубы, которые фиксируются пластиковыми стяжками. Возможные схемы укладки включают «змейку» или спираль (одинарную или двойную). Лучше всего подходят гибкие полиэтиленовые трубы, которые легко сгибаются без дополнительных инструментов. Также можно использовать металлопластиковые или медные трубы.

В деревянном доме армирующая сетка не требуется. Вместо нее укладываются специальные металлические листы с профильными каналами, в которые помещаются трубы согласно подготовленной схеме. Сверху настилается пенополистирол, на который можно укладывать любое покрытие, включая паркет или ламинат. Если вы устанавливаете водяной теплый пол в доме с бетонным перекрытием, после закрепления труб на армирующей сетке следует уложить еще один слой, после чего можно заливать полы заранее приготовленным раствором. Рекомендуется использовать маяки для выравнивания, которые фиксируются небольшими порциями цемента.

Основное правило: между витками трубы необходимо оставлять отступ не более 30 сантиметров для равномерного прогрева пола. Общая длина контура не должна превышать 100 метров, чтобы избежать слишком большого сопротивления жидкости.

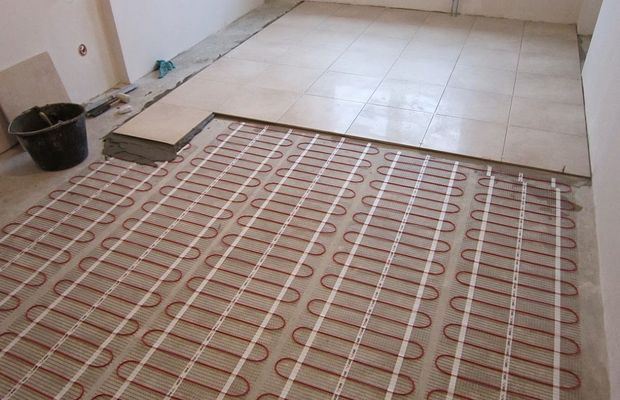

Укладываем электрический пол – техники для конвекционного и инфракрасного типов

В отличие от водяных, кабельные системы не требуют заливки стяжки. Хотя армирующая сетка часто используется, её основная функция — фиксация витков. Электрические провода можно укладывать как на черновой дощатый пол, так и на бетонное основание. В первом случае, после укладки подложек, можно сразу приступать к чистовому покрытию, а во втором — допустимо использование плитки. Керамическое покрытие укладывается после нанесения толстого слоя специального клея.

Кабельные витки должны располагаться с интервалом 20–25 сантиметров друг от друга. Важно правильно рассчитать мощность: на каждый квадратный метр должно приходиться не более 100-110 Ватт для жилых помещений и 140 Ватт для ванных комнат. Если система будет основным источником тепла, допустимая мощность составляет 150 Ватт для жилых комнат и 180 Ватт для ванных. Не забудьте заранее спланировать укладку, так как обогревать следует только полезную площадь, учитывая высокий расход электроэнергии. Кроме того, если кабель не будет находиться внутри бетонной стяжки (которая должна быть не менее 3 сантиметров), существует риск повреждения проводов от тяжелой мебели.

Выберите место для прокладки трубки с термодатчиком, которая должна находиться на равном расстоянии от витков. Убедитесь, что выходное отверстие с шторкой расположено на уровне заливки стяжки, чтобы в случае поломки датчика его можно было легко заменить без разрушения бетонного слоя. Шкаф с узлами управления теплым полом и автомат, отключающий систему при перегреве (по сигналу термодатчика), следует установить в той же комнате, где укладывается кабель.

При монтаже инфракрасного теплого пола пленочного типа принцип остается аналогичным, за исключением необходимости стяжки. Рулонный материал с обогревающими модулями разворачивается по полу и фиксируется с помощью липкой ленты.

Перед укладкой теплого пола важно настелить подложку с фольгой, чтобы тепло отражалось вверх, а не уходило к перекрытию. Затем укладывается еще один слой вспененного неплавящегося материала, который обеспечит звукоизоляцию и амортизацию для чистового покрытия. После этого можно укладывать ламинат, паркет, линолеум или ковролин.

Важно! Кабели от теплых полов должны подводиться к шкафу так, чтобы они не пересекались, не скручивались и не лежали на витках нагревательного контура.

Установка и монтаж тёплых электрических полов, видео урок укладки

Подбор материалов для теплых полов – что учесть при выборе

При выборе материалов для теплых полов необходимо учитывать несколько ключевых факторов, которые напрямую влияют на эффективность системы обогрева, ее долговечность и комфорт эксплуатации. В первую очередь, следует обратить внимание на тип теплого пола, который вы планируете установить: электрический или водяной. Каждый из этих вариантов имеет свои особенности и требования к материалам.

Для электрических теплых полов основным материалом является нагревательный кабель или пленка. При выборе кабеля важно учитывать его мощность, которая должна соответствовать площади помещения и уровню теплоизоляции. Рекомендуется выбирать кабели с низким уровнем электромагнитного излучения и высокой термостойкостью. Также стоит обратить внимание на наличие защитного экрана, который предотвращает перегрев и повреждение кабеля.

Для водяных теплых полов основным материалом является трубопровод, по которому будет циркулировать горячая вода. Трубки могут быть выполнены из различных материалов, таких как полиэтилен, металлопластик или медь. Полиэтиленовые трубы являются наиболее распространенными благодаря своей гибкости, устойчивости к коррозии и низкой стоимости. Металлопластиковые трубы также популярны, так как они обладают хорошей прочностью и долговечностью. Медь, хотя и является самым дорогим вариантом, обеспечивает отличную теплопроводность и долговечность.

Кроме того, важно учитывать теплоизоляционные материалы, которые будут использоваться под теплым полом. Они помогают предотвратить потери тепла и направляют его вверх в помещение. Наиболее распространенными теплоизоляционными материалами являются экструдированный пенополистирол и пенопласт. При выборе теплоизоляции стоит обратить внимание на ее толщину и теплопроводность, чтобы обеспечить максимальную эффективность системы.

Не менее важным аспектом является выбор финишного покрытия. Оно должно быть совместимо с выбранной системой теплого пола. Например, для электрических полов подойдут керамическая плитка, ламинат или паркет, а для водяных – керамика, линолеум или ковролин. При этом стоит учитывать, что некоторые материалы могут иметь ограничения по температуре, поэтому важно заранее ознакомиться с рекомендациями производителей.

Также следует учитывать климатические условия региона, в котором вы живете. В холодных регионах может потребоваться более мощная система обогрева и дополнительные теплоизоляционные материалы. Важно также учитывать особенности эксплуатации: если в помещении планируется высокая влажность, стоит выбирать влагостойкие материалы.

В заключение, выбор материалов для теплых полов – это комплексный процесс, который требует внимательного подхода. Учитывая все вышеперечисленные факторы, вы сможете создать эффективную и долговечную систему обогрева, которая обеспечит комфорт в вашем доме на долгие годы.

Этапы подготовки основания – как правильно подготовить поверхность

Подготовка основания для укладки теплых полов – это один из самых важных этапов, который напрямую влияет на эффективность работы системы отопления и долговечность покрытия. Правильная подготовка поверхности обеспечивает равномерное распределение тепла и предотвращает возможные проблемы в будущем. Рассмотрим основные этапы подготовки основания.

1. Оценка состояния основания

Перед началом работ необходимо тщательно оценить текущее состояние основания. Это включает в себя проверку на наличие трещин, неровностей, загрязнений и других дефектов. Если основание имеет значительные повреждения, их следует устранить перед укладкой теплых полов.

2. Очистка поверхности

Следующий шаг – это очистка основания от пыли, грязи, остатков старого покрытия и других загрязнений. Для этого можно использовать веник, пылесос или моющие средства. Важно, чтобы поверхность была абсолютно чистой, так как любые загрязнения могут повлиять на адгезию материалов.

3. Выравнивание основания

Если основание имеет неровности, их необходимо выровнять. Для этого можно использовать самовыравнивающиеся смеси или цементно-песчаные растворы. Важно следить за тем, чтобы толщина слоя не превышала допустимые нормы, а также учитывать время высыхания материала. После выравнивания поверхность должна быть гладкой и ровной.

4. Гидроизоляция

Гидроизоляция – это важный этап, особенно если теплые полы будут укладываться в помещениях с повышенной влажностью, таких как ванные комнаты или кухни. Для этого можно использовать специальные гидроизоляционные мембраны или жидкие гидроизоляционные составы. Гидроизоляция защитит основание от влаги и предотвратит разрушение материалов.

5. Установка теплоизоляции

Для повышения эффективности теплых полов рекомендуется установить теплоизоляционный слой. Это может быть пенополистирол, минеральная вата или другие теплоизоляционные материалы. Теплоизоляция поможет сохранить тепло в помещении и снизить потери энергии. Укладка теплоизоляции должна производиться с учетом всех рекомендаций производителя.

6. Проверка уровня и прочности основания

После выполнения всех вышеописанных этапов необходимо проверить уровень и прочность основания. Для этого можно использовать уровень и специальные инструменты для измерения прочности. Убедитесь, что основание выдерживает нагрузки, которые будут создаваться в процессе эксплуатации теплых полов.

Следуя этим этапам, вы сможете правильно подготовить основание для укладки теплых полов, что обеспечит их эффективную работу и долговечность. Не забывайте, что качественная подготовка – это залог успешного монтажа и комфортного тепла в вашем доме.

Тестирование и наладка системы – проверка работоспособности теплого пола

После завершения монтажа теплых полов крайне важно провести тестирование и наладку системы. Это позволит убедиться в правильности установки, а также выявить возможные дефекты или ошибки, которые могут повлиять на эффективность работы системы отопления. В данном разделе мы рассмотрим основные этапы тестирования и наладки теплых полов.

1. Предварительная проверка компонентов

Перед тем как включить систему, необходимо провести визуальный осмотр всех компонентов. Убедитесь, что:

• Теплые маты или трубы правильно уложены и не имеют повреждений.
• Все соединения надежно закреплены и не имеют утечек.
• Электрические подключения выполнены в соответствии с инструкцией и стандартами безопасности.

2. Проверка изоляции

Изоляция играет ключевую роль в эффективности теплых полов. Проверьте, что изоляционные материалы установлены правильно и не имеют повреждений. Это поможет избежать потерь тепла и повысит эффективность системы. Если вы используете электрические теплые полы, убедитесь, что изоляция не нарушена, и нет контакта с металлическими частями.

3. Гидравлическое тестирование (для водяных теплых полов)

Для водяных систем необходимо провести гидравлическое тестирование. Это включает в себя:

• Заполнение системы водой и проверку на наличие утечек.
• Проверку давления в системе, которое должно соответствовать рекомендациям производителя.
• Промывание системы для удаления возможных загрязнений и воздуха.

4. Электрическое тестирование (для электрических теплых полов)

Для электрических систем важно провести тестирование электрических цепей. Убедитесь, что:

• Сопротивление нагревательных элементов соответствует нормам, указанным в документации.
• Нет коротких замыканий или других электрических неисправностей.
• Работа терморегуляторов и датчиков температуры корректна.

5. Пробный запуск системы

После завершения всех проверок можно приступать к пробному запуску системы. Включите теплый пол на минимальную мощность и наблюдайте за его работой в течение нескольких часов. Обратите внимание на следующие моменты:

• Равномерность прогрева поверхности пола.
• Отсутствие посторонних звуков, таких как треск или шум.
• Работа терморегуляторов и поддержание заданной температуры.

6. Наладка системы

Если в процессе пробного запуска были выявлены какие-либо проблемы, необходимо провести наладку системы. Это может включать в себя:

• Регулировку температуры на терморегуляторах.
• Коррекцию давления в водяной системе.
• Настройку времени работы системы в зависимости от ваших потребностей.

7. Заключительные проверки

После завершения наладки системы проведите заключительные проверки. Убедитесь, что все параметры соответствуют нормам, а система работает стабильно. Также рекомендуется составить отчет о проведенных тестах и настройках, что поможет в дальнейшем обслуживании системы.

Тестирование и наладка теплых полов – это важные этапы, которые помогут обеспечить надежную и эффективную работу системы отопления. Не пренебрегайте этими процедурами, чтобы избежать проблем в будущем и наслаждаться комфортом в вашем доме.
