Как устроена стиральная машина и принцип ее работы

Какие бывают стиральные машины

Технику для стирки принято делать на 2 большие группы:

  • Механические.
  • Автоматические.

Прогресс уже давно продвинулся в вопросе улучшения функционала стиральной машины, поэтому уделять время на рассмотрение механического семейства нецелесообразно. Такие модели можно найти разве что в музеях техники.

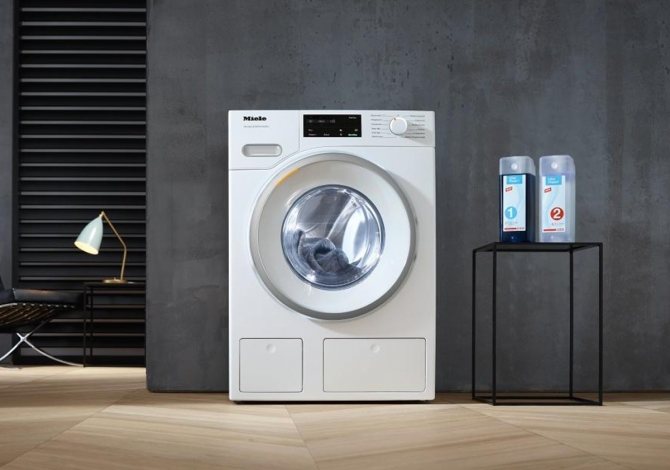

стиральная машина
Устройство стиральной машины гораздо проще, чем кажется на первый взгляд.

Гораздо более насущным представляется устройство автоматической машинки для стирки. В ее состав входит достаточно большое количество точной электроники, зная принцип действия которой, можно продлить срок бесперебойной работы такой техники надолго.

Вращение барабана и нагрев воды в стиральной машине

Чтобы стирка прошла хорошо, нам необходимо моющее средство, горячая или теплая вода и механическое воздействие.
В качестве средства для стирки используется стиральный порошок или гелеобразное средство, для подогрева воды – ТЭН, а для вращения барабана – механическое воздействие. Устройство двигателя стиральной машины приводит в действие барабан. Он расположен под баком в нижней части машинки.

Шкив находится на задней стороне бака. Приводной ремень соединяет двигатель со шкивом. Мотор приводит в движение ремень, а он передаёт вращение на барабан внутри бака. Данная конструкция считается обычной, но у неё есть и свои недостатки, так как ремень постоянно контактирует с двигающимися элементами, создаётся эффект трения. Поэтому со временем он изнашивается. Ещё одним недостатком данной конструкции является вибрация машины.

В более усовершенствованных моделях стиральных машин ременной привод не используется. Он заменён прямым приводом. Его активно применяют в стиральных машинах фирмы LG (Эл Джи). В данных моделях мотор прикрепляется непосредственно на барабан. При такой конструкции затрачивается меньше энергии на вращение барабана, уменьшается сила вибрации и экономится пространство внутри машины.

От этого мотора меньше шума, а прямой привод позволяет делать машинки более компактной.

Стирка и отжим

Во время стирки белья барабан вращается сначала в одну, а потом в другую сторону при сравнительно небольшой скорости. При отжиме же скорость вращения достигает своего максимума.

Чтобы сделать вещи максимально сухими, необходимо большое количество оборотов.

Благодаря центробежной силе, жидкость из отжимаемого белья уходит через небольшие дырочки бака. А сливной насос выводит её.

При отжиме скорость вращения увеличивается постепенно. Это нужно для того, чтобы, вещи расположились равномерно на поверхности барабана. Также благодаря этому можно избежать сильных вибраций.

Если внутри бака нарушается баланс, то скорость вращения машинки вновь уменьшается, а затем снова распределяется внутри машинки. После этого она снова набирает обороты и отжим продолжается. Как видите, устройство стиральной машинки автомат довольно-таки замысловатое.

Модуль управления

Всеми процессами, которые происходят во время стирки, заведует модуль управления.

Он контролирует время подключения или отключения ТЭНа, включает сливной насос, когда нужно будет слить воду из бака. Также он сам решает, когда должен вращаться барабан и с какой скоростью.

Ещё он следит за показаниями разных сенсоров, которые предоставляются во время стирки. Ни одна современная стиральная машинка не может обойтись без этой системы управления.

Модуль управления является самой дорогой частью машинки. Он стоит очень дорого, так как имеет сложное устройство. Поэтому при повреждении этой детали машинки не рекомендуется производить замену самостоятельно.

Будет гораздо лучше, если вы обратитесь к специалисту в данной области. Они заменят неисправную деталь.

Барабан и бак

Внутри бака стиральной машины находится барабан. Именно туда мы и помещаем грязные вещи. В бак автоматически заливается вода и моющее средство. Так как в баке имеется много небольших отверстий, стиральный порошок и вода смешиваются с вещами и отстирывают их.

Производители изготавливают барабан из нержавеющей стали, а бак может быть как из нержавейки, так и из пластмассы. Чаще всего он состоит из двух частей, но иногда попадаются баки, состоящие из целого «куска». Есть люди, которые при острой необходимости, могут распилить неразборной бак на две части, а затем с помощью болтов и герметика, не пропускающего воду, соединяют их вместе.

Баки, сделанные из пластика, более лёгкие и дешёвые, но у них есть и свои минусы. Они не такие прочные как металлические.

В некоторых моделях машинок баки установлены под наклоном. Но чаще всего они установлены горизонтально.

Если вы из тех людей, которые предпочитают лучше один раз увидеть, чем сто раз услышать, мы предлагаем видеоролик.

В этом видео вы можете увидеть не только, из чего состоит стиральная машинка, но и её краткую историю. Приятного вам просмотра и удачи в познаниях об устройстве стиральных машинок.

Устройство стиральной машины – автомат

Как уже было сказано ранее, схема стиральной машины включает в себя множество автономных элементов управления, которые в единую систему объединяет электронный блок.

Общая характеристика

В абстрактной форме, машинка для стирки – это:

  • Корпус.
  • Система залива воды.
  • Система стирки вещей.
  • Система слива воды.

Четкое понимание технического устройства позволит продлить срок службы любимой помощницы, улучшить качество стирки.
В настоящее время можно найти в продаже модели с фронтальной или верхней загрузкой. По принципу работы они одинаковые.

Внутреннее устройство

В прочном металлическом корпусе машинки соединяются воедино все электрические и механические системы, благодаря которым техника и получает свое законченное функциональное предназначение.

Корпус включает в себя следующие детали:

  • Заливной клапан.
  • Бак и барабан.
  • Нагревательный элемент.
  • Двигатель.
  • Система слива воды.
  • Блок управления.

Внутреннее устройство автоматической стиральной машины состоит из деталей и узлов, которые отвечают за ту или иную функцию.
Обо всех этих системах будет рассказано далее, ведь от их правильного использования зависит в большей степени функционирование стиральной машинки.

Система слива воды

Имеется две возможности слива воды. Аварийная и программная.

Аварийный слив, ручной, применяется в случае какой-либо неисправности или форс-мажорного отключения электричества, воду можно слить, не открывая блокированный люк барабана.

Необходимо снять сливной шланг с крепления на середине задней стенки стиральной автоматической машины, поместить выливной конец в емкости, например, в тазик, а шланг на всю длину вытянуть горизонтально на уровне пола. Тогда вода из стиральной машины, по принципу сообщающихся сосудов, перетечет в емкость на полу.

Программный слив выполняется по заданной пользователем программе.

Для слива применяется сливной шланг и насос слива (помпа), который откачивает воду из бака стиральной машины. В систему слива попадают различные предметы, будь то монеты, пуговицы или камешки. Для их удаления и защиты деталей насоса перед насосом установлен очищаемый фильтр. Доступ к нему осуществляется с передней стенки стиральной машинки: фальшь-панель снизу.

Шланг крепится к насосу при помощи хомута и выводится в канализационную систему. Необязательно устанавливать его непосредственно в трубы канализации. В комплекте стиральной машины поставляется крепление сливного шланга на край ванны.

Блок управления

Блок управления, программатор, модуль управления, компьютер. Все это разные названия одного и того же элемента. Как видно из названия, это электронная начинка бытового прибора, его мозг. В нем вложены все программы стирки, описаны действия и реакции на возникающие ситуации. Сюда приходят сигналы от датчиков и отсюда раздаются прямые команды на исполняющие модули.

Датчики

Во всех автоматических стиральных машинах применяются датчики для контроля протекающих процессов. Необходимый набор такой:

  • Датчик уровня воды, реле уровня – прессостат. Выполняется в электронном или механическом варианте. Вода, набираемая в бак, повышает давления воздуха в системе (вода заполняет объем бака, воздух уплотняется – повышается давление). Датчик фиксирует повышение давления и отправляет сигнал на блок управления о достижении необходимого уровня налива воды. Схема действия – пневматическая.
  • Градусник – термостат. Служит для определения температуры воды, которая необходима для выбранного режима стирки.

Нагреватель

Нагреватель или тен служит для нагрева воды до заданной программой температуры. Тэны отличаются по мощности, в среднем 2 КВт, могут быть выполнены со встроенным датчиком температуры – термостатом. Внешний вид различных тенов почти не меняется, деталь легко узнаваема.

Двигатель

Двигатель приводит в движение барабан. Его скорость регулируется с модуля управления, оттуда же отдаются команды на вращение в ту или иную сторону. Он может быть установлен с таходатчиком — датчиком скорости вращения двигателя.

Привод двигателя выполнен в виде ременной передачи. Также производитель Самсунг реализовал прямой привод.

Техническое устройство

Зная и умело используя каждый узел стиральной машинки, можно без особых усилий продлить ей срок службы на весьма продолжительное время. Подробнее рассмотрим каждый технический блок этой сложной системы.

Прессостат

Правильное функционирование данного датчика напрямую влияет на качество стирки вещей. Ведь отвечает прессостат за отслеживание уровня поступающей воды. Соответственно, чем точнее его показания, тем лучше соблюдается концентрация стирающих веществ в воде.

Прессостат или датчик уровня контролирует количество воды в баке.

Обратите внимание! Неправильное функционирование прессостата может обернуться переливом воды за пределы бака стиральной машинки.

Симптомами неисправного прессостата являются:

  • Запуск стирки без воды.
  • Некорректный уровень при стирке – слишком много воды, либо слишком мало.
  • Частое повторение циклов откачивания грязной воды и подачи чистой.
  • Сбои в работе любой из используемых программ стирки.

При появлении любой из вышеуказанных проблем необходимо без промедления вызывать мастера для ее устранения, а также предотвращения дальнейшего выхода из строя других систем.

Клапан забора воды

Этот узел выполняется в виде электромагнитного клапана, управляемого основным блоком. Данный клапан может иметь всего 2 рабочих положения – открытое или закрытое. Работа его возможна только при функционирующем прессостате, иначе корректно отследить уровень набранной воды в машинку не сможет блок управления.

В зависимости от типа, клапан может иметь от одной до трех катушек.

Подача воды происходит через клапан, далее жидкость направляется к контейнеру для стиральных веществ, после чего поступает в бак. Перед забором вода пропускается через решетку с небольшими отверстиями — для механической очистки воды от мусора.

Основной фактор неисправности клапана является невозможность перехода в открытое состояние. Соответственно, стирка становится невозможной. Одним из признаков неисправной системы подачи воды является отсутствие характерных щелчков при запуске программы стирки.

Обратите внимание! В случае неисправности клапан подачи рекомендуется менять целиком, самостоятельный разбор может обернуться потопом, т.к такие устройства поставляются в цельном пластиковом корпусе, который практически не подлежит обратной сборке.

Тахогенератор

Тахогенератор – устройство, предназначенное для контроля количества оборотов двигателя. От соблюдения установленного режима работы зависит не только шумность стирки, но и устойчивость стиральной машины в процессе работы, а также долговечность ремня, передающего момент вращения от электродвигателя на барабан.

Именно таходатчик помогает электронному блоку регулировать обороты мотора.

Датчик устанавливается на двигатель, и по мере изменения его оборотов, корректируются показатели магнитного поля устройства. Блок управления, получая данные о таком изменении, корректирует и количество оборотов двигателя.

К симптомам, говорящим о неисправности тахогенератора, относятся некорректная скорость вращения барабана на всех режимах стирки. При замачивании белья это грозит недостаточной степенью очистки загрязнений с поверхности тканей, на отжиме некорректная работа тахогенератора может обернуться низким качеством данной операции, а в самых критических случаях – разрушением механизма вращения барабана.

Датчик температуры

Датчик температуры – еще одно важнейшее звено, способное обеспечить высокое качество стирки. Этот элемент контролирует уровень нагрева воды, а значит отвечает за соблюдение режимов стирки.

Получив показания с датчика температуры, блок управления регулирует подачу электричества на нагревательный элемент, за счет чего и достигается наилучшее соответствие температуры выбранному режиму стирки.

Термистор определяет степень нагрева воды, посылая сигнал модулю.

Неисправность датчика определяется несоответствием температуры нагрева воды выбранной программе. Измеряется, как правило степень нагрева стекла во фронтальной машинке для стирки. В моделях с верхней загрузкой определить исправность датчика иногда можно только по наличию или отсутствию ошибок блока управления. Чаще всего проблемы в работе этого датчика определяются именно по некорректной температуре воды, а не по отсутствию нагрева в принципе.

Обратите внимание! Отсутствие нагрева воды при стирке может говорить также о проблеме в работе нагревательного элемента.

Другие элементы

В некоторых современных моделях могут присутствовать такие элементы, как электронные часы, показывающие оставшееся до окончания программы стирки время. Многие машинки комплектуются системой сигнализации об окончании программы.

Удаленное управление позволяет задавать режимы и программы в стиральной машине.

Все эти компоненты воедино объединяются электронным блоком управления.

Модуль управления

Эту часть стиральной машины автомат можно назвать, без преувеличения, “мозгом” устройства. Он управляет всеми процессами, когда агрегат начинает стирать, отдает команды всем узлам, в том числе и электродвигателю, о начале или завершении работы. В модуле управления установлены специальные программы, которые он выполняет. Список этих программ у каждой модели СМА разный. Есть модули более “умные”, с большим списком режимов и задач. Бывают попроще, дающие команды, на выполнение основных функций стирки и отжима.

При выходе электроники из строя СМА начинает работать с ошибками или вообще останавливается.

Для контроля над процессом стирки, модулю требуется информация от разных частей машины. Для этого используются датчики, которые отсылают в “мозг” стиралки сигналы:

  • датчик контроля уровень воды (прессостат);
  • термостат;
  • таходатчик;
  • другая электроника.

Датчик контроля уровня воды

Этот датчик контролирует уровень воды в баке. С его помощью модуль узнает информацию о ее количестве при наполнении. В паре с этим датчиком работает воздушная камера, которая, в зависимости от того, насколько заполнен бак, подает на него давление.

Термодатчик

В стиральных машинах такие устройства встречаются двух типов – термостат и термистор. Первые можно увидеть на оборудовании прошлых лет. Термостаты в свою очередь делятся на газонаполненные и биметаллические. В последних используется реле: при изменении температуры оно замыкается. В газонаполненных устройствах залит фреон, при нагревании которого замыкается контакт регулятора.

Термистор для стиральной машины

Датчики, работающие на термисторах, применяются в более продвинутой современной технике, рассчитывая сопротивление в момент нагрева. Они гораздо надёжнее и эффективнее обычных термостатов. К тому же занимают заметно меньше полезной площади.

Таходатчик

Для контроля скорости вращения двигателя используется таходатчик. Только с его помощью возможны разные режимы скоростей двигателя в процессе стирки или отжима.

Другая электроника

К ней относятся разнообразные реле (например, датчик закрытия люка), световые индикаторы и дисплей, показывающий информацию о выполнении текущей операции, панель навигации. Так, в моделях машин ATLANT (Атлант), бывает пять видов панелей:

  • со светодиодной индикацией;
  • с сегментным дисплеем и световой индикацией;
  • панель управления с ЖК-дисплеем;
  • панель управления с ЖК-дисплеем и кнопками навигации;
  • со светодиодной индикацией и сегментным дисплеем.

Исполняющие детали

Как понятно из названия, данная группа деталей работает, получая сигналы от других датчиков и самостоятельно никакие импульсы не генерирует, а в некоторых случаях и вовсе является чисто механической составляющей.

В список исполняющих деталей включают:

  • Электрический двигатель.
  • ТЭН-нагреватель.
  • Устройство блокировки люка.
  • Сливной насос.
  • Бак с барабаном.
  • Систему амортизации (пружины, противовесы).
  • Шкив барабана.

Рассмотрим каждую деталь подробнее.

Электронный блок дает команду деталям, после чего они начинают работать.

Электродвигатель

Двигатель стиральной машинки генерирует обороты на всех этапах стирки для барабана. Крутящий момент от него передается на барабан посредством приводного ремня, либо прямого соединения.

Обороты мотора регулируются при участии тахогенератора, за подачу на мотор того или иного уровня напряжения отвечает блок управления. Таким образом и достигается соответствие оборотов барабана выбранному режиму стирки.

Их конструкция надежна, поэтому ломаются такие моторы очень редко.

Как правило, электродвигатель довольно надежная составляющая стиральной машинки, из строя выходит крайне редко. Причины поломки, которые наблюдаются чаще всего – попадание внутрь электрических узлов воды, насекомых, посторонних предметов. Это приводит к замыканию обмотки, при такой поломке двигатель необходимо чинить, а при невозможности проведения подобных работ – менять.

Располагается двигатель под барабаном, наиболее распространен ременной способ соединения с барабаном.

Электрический нагреватель (ТЭН)

Нагревательный элемент в современных стиральных машинах чаще является расходной деталью. Все из-за невысокого качества и большой агрессивности воды в современных трубопроводах. Накипь – основная причина выхода нагревателя из строя. Поэтому многие производители рекомендуют производить периодическое обслуживание своих машин специальными очищающими средствами.

Электронный блок посылает заданный сигнал ТЭНу, после чего выполняется нагрев.

ТЭН – трубчатое устройство, металлические полости которого заполняются специальным составом для улучшения теплоотдачи.

Располагается в нижней части барабана, доступ к нему довольно прост и при необходимости произвести замену ТЭНа сможет любой.

Обратите внимание! При проведении подобных работ необходимо отключить стиральную машинку от электросети и слить воду из бака.

Устройство блокировки люка

По сути, данная система – простой замок-соленоид, в нерабочем состоянии находящийся в режиме «открыт».

При включении любой программы стирки люк для загрузки вещей блокируется, чтобы исключить возможность его открывания в процессе работы машинки.

Это электронный замок дверцы. Вручную вы закрываете только механический замок дверцы. При запуске программы слышится щелчок, который говорит о блокировке люка.

После завершения выбранной программы замок возвращается в свой нерабочий режим, открывая доступ к вещам.

Сливной насос

Данный механизм – на втором месте после ТЭНа по скорости выхода из строя. Особенно если перед стиркой не практикуется проверка карманов вещей и удаление из них лишней мелочи. Попадая в сливную систему, такие нежелательные детали блокируют беспрепятственный слив воды, что может повлечь за собой выход насоса из строя.

Практически в каждой машинке предусмотрена система очистки сливных труб, что позволяет, прежде всего, удалить из них нежелательные элементы. После прохождения нескольких циклов прокрутки барабана с грязными вещами, вода, как правило, заменяется. Для этого и служит сливной насос.

Помпа позволяет откачивать воду из бака после стирки, полоскания. Бывают синхронные и асинхронные насосы.

Конструкция бака

Бак – самый громоздкий элемент стиральной машины. Представляет из себя пластиковый корпус, в котором располагается металлический барабан, нагревательный элемент и термостат.

На баке в обязательном порядке присутствуют патрубки для подключения системы подачи воды и ее слива.

В последнее время многие производители применяют баки неразборного типа, в которых при выходе из строя подшипника вращения необходима полная замена данного элемента, либо же покупка новой техники.

Бак может быть выполнен из стали или пластика. Из последних разработок – бак из полиплекса.

Амортизаторы

Работая на высоких оборотах, бак стиральной машины неизбежно подвергается воздействию больших раскачивающих его сил. Для сглаживания таких колебаний и предназначены амортизаторы.

В ходе работы стиральной машины они принимают на себя все нагрузки, поэтому также при частых перегрузках ломаются. Основными признаками неисправных амортизаторов можно назвать слишком сильные колебания корпуса стиральной машинки. Это может в итоге привести к разбиванию главного подшипника барабана.

Демпферы или амортизаторы – это детали, которые погашают колебания при работе СМА.

Одним из симптомов неисправных демпферов является периодическое слетание ремня привода электродвигателя.

Обратите внимание! Самостоятельная замена неисправных амортизаторов не рекомендуется, т.к для ее выполнения требуется демонтаж механизма барабана.

Пружины

Пружины обеспечивают дополнительный демпферный эффект при работе стиральной машины на высоких оборотах. В отличии от амортизаторов, которые гасят продольные колебания, пружины отвечают за отсутствие горизонтальных.

Именно благодаря им бак остается в относительно неподвижном своей оси состоянии, насколько это возможно. Являясь несложным механическим элементом, от частых перегрузок пружины могут растягиваться, в этом случае их следует заменить. Сделать это можно не снимая барабан. Достаточно открыть верхнюю крышку корпуса, и произвести необходимые работы.

Пружины удерживают бак сверху и выполняют ту же функцию, что амортизаторы.

Шкив

Шкив барабана участвует в процессе передачи крутящего момента от электродвигателя. Чаще всего такая работа выполняется приводным ремнем, в некоторых случаях можно встретить модели с прямым соединением шкива и барабана.

Данная деталь является довольно надежной и может выходить из строя только при перекосе ремня, однако в нормальных условия эксплуатации стиральной машинки такое практически не происходит.

Если в стиральной машине установлен двигатель с ременным приводом, тогда к баку крепится шкив.

Противовесы

Самая тяжелая и монументальная часть всей «стиралки». Может выполняться в двух видах – верхней плиты и боковых панелей. В обоих случаях представляет собой плотный и тяжелый элемент, обеспечивающий дополнительное гашение колебаний и не дающий барабану передавать сильную вибрацию на корпус.

Чтобы обеспечить наилучшую устойчивость, при установке машинки на постоянное место нужно обеспечить ей ровное расположение.

Тяжелые блоки делаются из бетона или пластика. Соединяются они болтами с внешней частью бака для восстановления баланса.

Барабан

Устройство барабана стиральной машины индезит представляет собой цилиндр из металла с большим количеством отверстий, через которые к вещам поступает и сливается вода. Между собой бак и барабан скрепляются резиновой манжетой. Такая конструкция позволяет гасить колебания, возникающие при вращении барабана, а также обеспечивает герметичность бака.

К задней части барабана крепится вал, через который ременной передачей происходит его вращение. Между валом и корпусом бака устанавливают подшипник, выполняющий сразу 2 функции:

  • Обеспечение вращения барабана.
  • Дополнительная герметизация бака.

Находится внутри бака, выполняется из нержавеющей стали.
При выходе данного подшипника из строя может потребоваться полная замен бака. Такое происходит в случаях, когда система неразборная.

Важно! Основная причина поломки подшипника барабана – периодический чрезмерный перегруз при стирке. Поэтому нужно всегда придерживаться требований каждой модели к максимальному весу белья, доступного для загрузки.

Основные элементы СМА

В результате получения всей информации от датчиков, электронный модуль начинает обрабатывать ее и отдает команду управляющим элементам машинки, после чего весь механизм включается в работу. К ним относятся:

  • замок, закрывающий дверцу люка;
  • система подачи и слива воды;
  • электродвигатель;
  • бак и барабан;
  • ТЭН – трубчатый электронагреватель;

Замок дверцы люка

Перед запуском стирки управляющий модуль блокирует люк посредством систем магнитов или металлических пластин. Первые удерживают дверцу за счёт магнитного поля, тогда как вторые закрывают отсек для стирки с помощью термоэлемента. Он нагревает пластину вследствие чего она расширяется, фиксируя люк.

Подача и слив воды

Патрубки идут от отсека для моющих средств и барабана до впускного клапана, на выходе которого крепится заливной шланг. Система статично закрепляется внутри корпуса хомутами из мягкого пластика. Впускной клапан – это своего рода кран, открывающийся согласно выбранному режиму стирки.

Наполнение воды в баке контролируется дифференциальным манометром – устройством для измерения перепада давлений. Сливается вода с помощью помпы и выходного шланга. Чаще всего система включает в себя фильтр. За активацию слива отвечает управляющий модуль.

Система слива СМА

Электродвигатель

Центрифуга стиральной машины вращается за счёт электрического двигателя. В продаже можно встретить немало разновидностей последних, но чаще всего устройства идут с прямым приводом (инверторные) либо коллекторные, реже асинхронные агрегаты.

Инверторный мотор

Скорость вращения барабана, количество циклов и прочие функциональные возможности настраиваются посредством модуля управления.

Инверторные двигатели соединяются с центрифугой напрямую, тогда как коллекторные и асинхронные с помощью шкива и приводного ремня.

Бак и барабан СМА

Здесь мы имеем барабан (центрифугу) с перфорацией, где по периметру проходят рельефные рёбра. Они могут быть разной длины и высоты. Рёбра при вращении барабана позволяют равномерно распределить бельё по имеющейся площади, что заметно облегчает последующий отжим.

Центрифуга может быть из пластика или нержавейки. Последняя исключает проблемы с коррозией, но стоимость стиральной машины при этом заметно увеличивается.

Конструкция бака бывает разборной и неразборной. В первом случае обслуживать устройство гораздо легче.

Сама центрифуга вращается на подшипнике, который расположен на валу. Здесь же находится шкив передачи. Судя по обзорам техники и отзывам потребителей лидерство по качеству подшипников удерживают бренды Zanussi и Gorenje.

Трубчатый электронагреватель

Чтобы нагреть воду в баке, используется ТЭН. Напряжение на него подается после команды с системы управления, после чего начинается подогрев воды до необходимых показателей. При достижении запрограммированной температуры, термостат отправляет сигнал в модуль на отключение нагрева.

Следует обратить внимание, что ТЭН со временем покрывается толстым слоем накипи, которая ухудшает отдачу тепла, из чего следует перегрев и перегорание спирали нагревателя. Поэтому рекомендуется периодически проводить очистку ТЭНа. Но, например, в новых стиральных машинках Samsung (Самсунг) используется нагреватель, имеющий двойное керамическое покрытие.

Остальные детали

Выше были рассмотрены самые важные составляющие стиральной машинки, но в ней также присутствуют и другие не менее необходимые элементы. О них далее.

Лоток-дозатор

С помощью данного лотка обеспечивается дозирование чистящего средства и освежителя при необходимости. В зависимости от используемых средств, могут быть задействованы 1, 2 или все 3 отдела лотка. Располагается на фронтальной панели в верхнем ярусе около кнопок управления и информационной панели.

Лоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

Резиновая манжета

Отвечает за герметичность соединения барабана и бака. Может повреждаться острыми предметами, поэтому требует к себе бережного отношения. Например, использования мешков для стирки вещей.

Уплотнительная резина расположена на люке и служит для герметизации двери.

Шланги и патрубки

Неотъемлемыми составляющими стиральной машины также является ряд патрубков и шлангов. К ним относятся:

  • Шланг подачи чистой воды из водопровода.
  • Шланг отвода грязной воды в канализацию.
  • Патрубок соединения барабана и насоса для грязной воды.

Все эти элементы также участвуют в процессе стирки. Единственной проблемой при их использовании является засор, который довольно легко устраняется простой прочисткой.

Шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.

Другие детали корпуса

Основная часть конструкции автоматической стиральной машины была описана выше. Но остались некоторые элементы, которые не были упомянуты:

  • система амортизации;
  • бункер для порошка;
  • корпус стиральной машинки;
  • шланги.

Амортизация

При вращении центрифуга вызывает сильную вибрацию, поэтому жёсткое крепление к корпусу стиральной машины не используют. Роль амортизаторов взяли на себя специальные пружины, расположенные по периметру барабана.

Более того, почти все модели оснащены системой противовесов. Это утяжелённые блоки, каждый из которых содержит бетон или размагниченный металл. Грамотно выстроенный амортизирующий тандем позволяет практически полностью исключить вибрацию корпуса. Но такой подход можно увидеть только на стиральных машинах премиального уровня.

Противовес стиральной машины

Бункер для порошка

В отделении дозатора находится лоточек для порошка и ополаскивателя. К этому отделению подведены патрубки, через которые подается вода для смыва моющих средств.

Устройство стиральной машины автомат Zanussi (Занусси) отличается от других моделей наличием системы Jet System, которая благодаря постоянной циркуляции моющего раствора равномерно пропитывает белье во время замачивания. Агрегат способен определить момент, когда ткани хорошо пропитались, и пора отключать подачу воды.

Корпус СМА

Если из машинки вынуть все внутренние части, то останется корпус, содержащий люк для загрузки и верхнюю крышку. Корпус является каркасом машинки, к которому прикрепляются все элементы и узлы стирального агрегата.

Шланги

Чтобы заливать или производить слив воды из машинки, к ней подсоединяются шланги. Сливной отводят в канализацию или в специальную емкость. Наливной подсоединяется одним концом к водопроводу, а другим к СМА.

Процесс стирки

Узнав из всего предыдущего материала, как устроена стиральная машина, можно легко приступать к самому процессу. Алгоритм состоит из следующих этапов:

  1. Предварительная сортировка вещей. Чтобы не испортить внешний вид своей одежды, вещи разделяют на черные, белые и цветные. Все три группы стираются отдельно друг от друга.
  2. Проверка карманов на предмет наличия в них посторонних вещей, упаковка одежды с большими замками в мешки для стирки.
  3. Загрузка барабана стиральной машинки в соответствии с максимальным весом сухого белья, рекомендованного для каждой конкретной модели.
  4. Закрытие бака машинки передней дверцей. Необходимо убедиться, что замок надежно закрыт, иначе не сработает блокировочный электромагнит и стирка не запустится.
  5. Загрузка в лоток стиральных средств.
  6. Выбор необходимой программы стирки. В зависимости от типа управления, ручного или автоматического, такой выбор происходит либо с помощью поворотного механизма, либо нажатием на кнопку соответствующего режима стирки.
  7. Контроль начала поступления воды в барабан и запуска его вращения.
  8. Контроль за срабатыванием нагревательного элемента в процессе стирки – простым прикосновением к стеклянной части дверцы.
  9. После окончания цикла стирки – открытие барана и извлечение выстиранных вещей. Удаление из резиновой манжеты остатков мусора, волос и других частиц, не вышедших через сливные каналы.

В современных машинах все действия выполняются автоматически, достаточно лишь выбрать режим стирки.
Также после окончания стирки рекомендуется на несколько минут оставлять барабан приоткрытым, чтобы обеспечить его просушивание.

Шланги и ящик для порошка

Обязательный элемент стиралки – порошкоприемник. Это пластиковый лоток, необходимый для добавления моющего средства. Порошок или гель забираются из бункеров дозировано – с заданными интервалами и в определенные этапы программы. Главное, правильно засыпать концентрат, выбирая соответствующий отсек диспенсера.

Каждый порошкоприемник имеет 3-4 отсека – для основной и предварительной стирки, отбеливателя и кондиционера.

Нельзя забывать и про систему патрубков, по которым вода поступает из водопровода в барабан, а после уходит в канализацию. Они «связывают» узлы автомата, напоминая кровеносные сосуды человека. Отдельно отметим шланги: заливной и дренажный. По первому вода заливается в технику, а по последнему – откачивается из бачка.

Стиральные автоматические машинки – многофункциональная техника, предусматривающая десятки узлов, датчиков и патрубков. Но при желании разобраться в устройстве и механике можно и без особой подготовки.

Интересное:

  • Стиральная машина с вертикальной или с фронтальной…
  • Как устроена стиральная машина Electrolux?
  • Как одеть ремень на стиральную машину
  • Как устроена стиральная машина Занусси?
  • Не крутится барабан в стиральной машине Siemens
  • Замена шкива стиральной машины

Комментарии читателей

  • Поделитесь своим мнением — оставьте комментарий

Как ухаживать за стиральной машиной

К основным способам ухода относят периодическую чистку внутренностей специальным раствором, препятствующим образованию накипи. Возможно добавление подобных средств при каждой стирке, что обеспечит машинке долгий срок службы.

Приобретая бытовую технику, пользователь обязан позаботиться о ее правильном использовании.

Периодически рекомендуется контролировать отсек для сбора мусора в нижней части машинки от накопления оставшихся внутри частиц.

Понимая принцип работы стиральной машины автомат, можно надолго обеспечить себя надежной техникой для возвращения своим вещам прежнего блеска.

Профилактика поломок

Чтобы избежать ремонта, нужно совершить ряд простых действий, которые помогут спасти машинку от поломки.

  • Подключать машинку должен специалист, а никак не сосед по лестничной клетке.
  • Необходима отдельная розетка, которая автоматически отключится при перепадах напряжения.
  • Машинка должна быть установлена на прямую поверхность, при необходимости под нее нужно поместить противоскользящий коврик.
  • По возможности необходимо поставить специальный фильтр, который поможет смягчить слишком жесткую воду.
  • Также стоит пользоваться различными средствами от накипи.
  • Перед загрузкой вещей в барабан проверяйте карманы, убирайте оттуда весь мелкий мусор и скопившуюся мелочь.
  • Каждые 15 стирок включайте режим очистки барабана, который есть у многих машинок фирмы LG.

При соблюдении этих нехитрых правил, стиральная машинка будет служить долго и без перебоев.

Особенности и характеристики машинок

К наиболее важным техническим параметрам стиралок относятся:

По вариантам загрузки машинки разделяются на две группы, и однозначно сказать, какая является более удобной, невозможно. В случае с фронтальным вариантом есть возможность наблюдать рабочий процесс через стекло загрузочного люка, зато вертикальные модели более компактны, их рекомендуют устанавливать в совмещенных санузлах малогабаритных помещений.

По уровню потребления электричества многие модели давно конкурируют между собой в группе «А», отличаясь повышенной экономичностью.

Объемы стирки будут зависеть только от потребителя. На небольшое количество людей достаточно агрегата с трехкилограммовой загрузкой, большим семьям следует отдавать предпочтение более вместительным моделям, которые смогут отстирать и пуховик, и одеяло.

Расхожесть во мнениях наблюдается и по вопросу опций. Естественно, что процесс стирки с их наличием значительно облегчается, но появляются заботы, связанные с диагностированием этапов, которые попадают в зависимость от автоматики и могут отказать в наиболее неподходящее время.

Опытные мастера уверяют, что простота устройства гарантирует меньшее количество неисправностей.

Клапан подачи воды

Входной (впускной) клапан визуально похож на обычный кран. Разница лишь в том, что второй вы открываете вручную, а первый открывается автоматически. Впускной клапан на стиральных машинках бывает разный: с одной, двумя, тремя электромагнитными катушками.

В стиральных машинах автомат нового поколения клапаны установленные с несколькими секциями клапанов. Активируется клапан за счёт подачи тока от электронного модуля на электромагнитную катушку, которая под действие электромагнитного поля, закрывает впускной клапан.

Термостат

Термостат находится внизу бака стиральной машины. Его задача посылать сигнал нагревательному прибору об отключении, в случае если температура достигла максимального значения или о включении, если температура ниже установленной нормы. Естественно, что сигнал отправляется не напрямую, а через электронный модуль. В стиральных машинах автомат роль термостата играет термистор.

Такой термодатчик — это слаботочный элемент, в основу работы которого положено измерение удельного электрического сопротивления при изменении температуры. Благодаря отсутствию механической составляющей термистор в СМА надёжный и ломается нечасто.

Ссылка на основную публикацию
Похожее
