В современном строительстве правильный расчет несущих конструкций, таких как балки, играет ключевую роль в обеспечении безопасности и долговечности зданий. Калькулятор балок – это удобный инструмент, который позволяет быстро и точно определить необходимые параметры для различных типов конструкций, учитывая их особенности и предполагаемые нагрузки. В данной статье мы рассмотрим, как правильно использовать калькулятор для расчета балок, а также важность точных расчетов для предотвращения возможных проблем в будущем.

На чем строится калькулятор балок

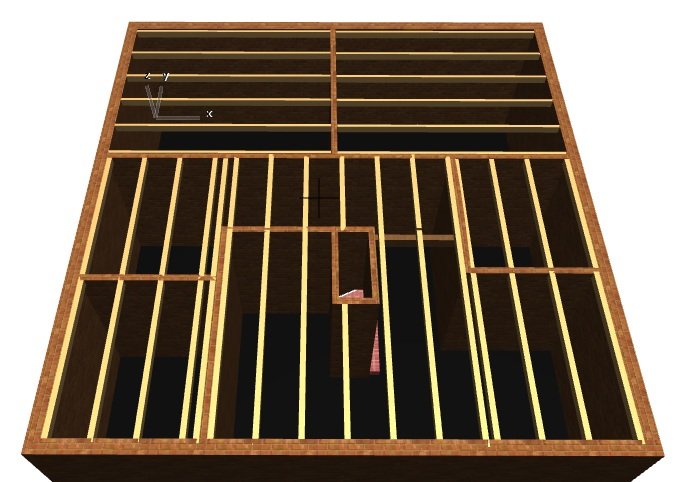

Когда стены готовы к возведению второго этажа или крыши, необходимо установить перекрытие. В случае крыши оно должно плавно соединяться со стропильными ногами. Важно правильно выбрать материалы, чтобы нагрузка на кирпичные или бревенчатые стены не превышала допустимые нормы, а прочность конструкции оставалась высокой. Если вы планируете использовать древесину, нужно правильно выбрать балки и провести расчеты для определения необходимой толщины и длины.

Сбор нагрузок на балки

Калькулятор балок

Укажите размеры перекрытий и шаг балок.

Проседание или частичное разрушение перекрытия могут быть вызваны различными факторами: слишком большим шагом между лагами, прогибом поперечин, недостаточной площадью их сечения или дефектами в материале. Чтобы избежать проблем, необходимо определить предполагаемую нагрузку на перекрытие, будь то цокольное или межэтажное, и воспользоваться калькулятором балок, учитывая их собственный вес. Этот вес может варьироваться для бетонных перемычек в зависимости от плотности армирования, в то время как для древесины и металла при заданной геометрии масса остается постоянной. Исключение составляют отсыревшие древесные материалы, которые не применяются в строительстве без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях воздействуют силы, вызывающие изгиб сечения, кручение и прогиб по длине. Для стропил также необходимо учитывать снеговые и ветровые нагрузки, создающие дополнительные усилия, действующие на балки. Важно точно определить необходимый шаг между перемычками, так как избыточное количество поперечин может увеличить массу перекрытия (или кровли), а недостаточное ослабит конструкцию.

Интересные факты

Вот несколько интересных фактов о калькуляторах балок и их использовании в расчетах для разнотипных конструкций:

1. Автоматизация расчетов: Современные калькуляторы балок используют алгоритмы, основанные на методах конечных элементов, что позволяет быстро и точно рассчитывать нагрузки, деформации и напряжения в конструкциях. Это значительно упрощает работу инженеров и архитекторов, позволяя им сосредоточиться на проектировании, а не на рутинных расчетах.

2. Разнообразие материалов: Калькуляторы балок могут учитывать различные материалы, такие как сталь, бетон, дерево и композиты. Это позволяет проектировщикам адаптировать свои конструкции под специфические требования и условия эксплуатации, выбирая оптимальные материалы для достижения необходимой прочности и устойчивости.

3. Интерактивные модели: Некоторые современные калькуляторы балок предлагают интерактивные 3D-модели, которые позволяют визуализировать конструкцию в реальном времени. Это помогает инженерам лучше понять поведение балки под нагрузкой и выявить потенциальные проблемы еще на этапе проектирования, что снижает риски и затраты на исправление ошибок в будущем.

BC: Расчет консолей (балконов) и консольных балок

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в каждом помещении их два. Один из пролетов всегда меньше другого, если комната не квадратная. Перемычки для межэтажного или чердачного перекрытия следует устанавливать по более короткому пролету, оптимальная длина которого составляет от 3 до 4 метров. Если пролет превышает эти размеры, могут понадобиться балки нестандартных размеров, что может привести к неустойчивости настила. В таких случаях целесообразно использовать металлические поперечины.

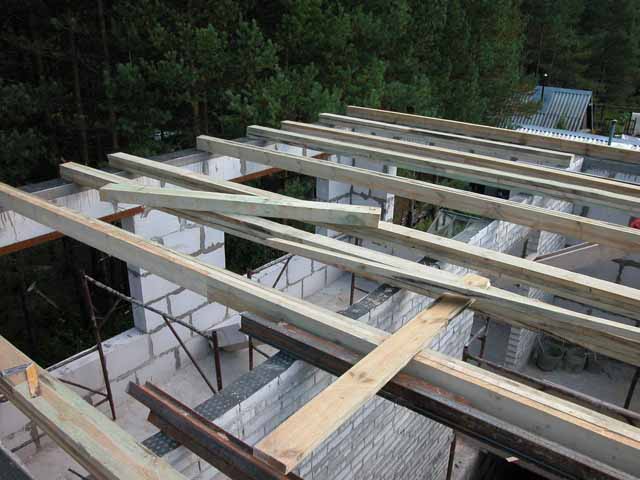

Что касается сечения деревянного бруса, существует стандарт, согласно которому стороны балки должны соотноситься как 7:5. Это означает, что высота делится на 7 частей, из которых 5 составляют ширину профиля. В таком случае исключается деформация сечения. Если отклониться от этих параметров, при ширине, превышающей высоту, возникнет прогиб, а при обратном соотношении – загиб в сторону. Чтобы избежать подобных проблем из-за чрезмерной длины бруса, необходимо правильно рассчитать нагрузку на балку. Допустимый прогиб определяется по соотношению к длине перемычки как 1:200, что означает, что на 4 метра длины прогиб не должен превышать 2 сантиметров.

Теперь перейдем к формулам. Прогиб, о котором шла речь ранее, рассчитывается по формуле: fнор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки распределенная нагрузка q составляет 400 кг/м², расчет предельного изгибающего момента выполняется по формуле Мmax = (q · L²)/8. Количество арматуры и её вес определяются согласно следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку, выполненную из однородного материала, рассчитывается по ряду формул. В первую очередь вычисляется момент сопротивления W ≥ М/R, где М – максимальный изгибающий момент, возникающий под нагрузкой, а R – расчетное сопротивление, определяемое из справочных материалов в зависимости от используемого материала. Поскольку балки чаще всего имеют прямоугольную форму, момент сопротивления можно рассчитать и по другой формуле: Wz = b · h² /6, где b – ширина балки, а h – её высота.

Что еще следует знать про нагрузки на балку

Перекрытие выполняет функции как пола следующего этажа, так и потолка предыдущего. Поэтому его необходимо проектировать с учетом риска объединения верхних и нижних помещений из-за чрезмерной нагрузки от мебели. Это особенно важно, если между балками большой шаг и отсутствуют лаги (дощатые полы укладываются непосредственно на брус, размещенный в пролеты). В таком случае расстояние между поперечинами зависит от толщины досок: например, при толщине 28 миллиметров длина доски не должна превышать 50 сантиметров. Если используются лаги, минимальное расстояние между балками может составлять до 1 метра.

Также важно учитывать вес утеплителя для пола. Например, маты из минеральной ваты весят от 90 до 120 килограммов на квадратный метр, в зависимости от толщины теплоизоляции. Опилкобетон удвоит массу такого участка. Применение керамзита увеличит нагрузку, так как на квадратный метр будет приходиться в три раза больше веса, чем при использовании минеральной ваты. Кроме того, нельзя забывать о полезной нагрузке, которая для межэтажных перекрытий составляет минимум 150 килограммов на квадратный метр. На чердаке допустимая нагрузка составляет 75 килограммов на квадрат.

«КУСТО», расчёт объёма бруса

Типы материалов для балок и их характеристики

При проектировании и строительстве конструкций, использующих балки, выбор материала играет ключевую роль в обеспечении прочности, долговечности и экономичности. Существует несколько основных типов материалов, которые применяются для изготовления балок, каждый из которых обладает своими уникальными характеристиками и преимуществами.

Дерево

Деревянные балки являются одним из самых традиционных и широко используемых материалов в строительстве. Они обладают хорошими механическими свойствами, высокой прочностью на сжатие и растяжение, а также хорошей теплоизоляцией. Однако древесина подвержена воздействию влаги, что может привести к гниению и образованию грибка. Для повышения долговечности деревянных балок их часто обрабатывают специальными защитными составами.

Сталь

Стальные балки отличаются высокой прочностью и жесткостью, что позволяет использовать их в конструкциях с большими пролетами. Они устойчивы к механическим повреждениям и имеют длительный срок службы. Однако сталь подвержена коррозии, поэтому для защиты от воздействия окружающей среды ее необходимо покрывать антикоррозийными составами. Стальные балки также имеют большую массу, что требует более серьезного подхода к расчету фундамента и опор.

Бетон

Бетонные балки, как правило, используются в монолитных и сборных конструкциях. Они обладают высокой прочностью на сжатие, что делает их идеальными для несущих элементов зданий. Однако бетон имеет низкую прочность на растяжение, поэтому для повышения его характеристик часто применяют арматуру. Бетонные балки устойчивы к воздействию влаги и не подвержены гниению, что делает их долговечными. Однако их вес и необходимость в специальной опалубке могут увеличить затраты на строительство.

Композитные материалы

Композитные балки, изготовленные из сочетания различных материалов, таких как стеклопластик или углепластик, становятся все более популярными благодаря своей легкости и высокой прочности. Они обладают отличной устойчивостью к коррозии и воздействию химических веществ, что делает их идеальными для использования в агрессивных средах. Композитные материалы также имеют хорошую теплоизоляцию и могут быть изготовлены в различных формах и размерах, что позволяет использовать их в самых разнообразных конструкциях.

Выбор материала

При выборе материала для балок необходимо учитывать множество факторов, таких как тип конструкции, климатические условия, требования к прочности и долговечности, а также бюджет проекта. Каждый из материалов имеет свои преимущества и недостатки, и правильный выбор может существенно повлиять на общую эффективность и безопасность конструкции.

В заключение, понимание характеристик различных материалов для балок позволяет проектировщикам и строителям принимать обоснованные решения, что в конечном итоге способствует созданию надежных и долговечных конструкций.

Ошибки при расчете и как их избежать

При проведении расчетов балок для различных конструкций, важно учитывать множество факторов, которые могут повлиять на точность результатов. Ошибки в расчетах могут привести к серьезным последствиям, включая снижение прочности конструкции, ее деформацию или даже обрушение. Рассмотрим основные ошибки, которые могут возникнуть при расчете балок, и способы их предотвращения.

1. Неправильный выбор материала

Одной из самых распространенных ошибок является неверный выбор материала для балки. Разные материалы имеют различные механические свойства, такие как прочность на сжатие и растяжение, модуль упругости и коэффициент теплового расширения. При выборе материала необходимо учитывать не только его характеристики, но и условия эксплуатации, такие как влажность, температура и наличие коррозионных факторов. Чтобы избежать этой ошибки, рекомендуется использовать проверенные таблицы и справочники, а также консультироваться с экспертами.

2. Игнорирование условий нагрузки

При расчете балок важно учитывать все возможные нагрузки, которые могут действовать на конструкцию. Это могут быть статические нагрузки (например, вес самого сооружения) и динамические нагрузки (ветровые, сейсмические и т.д.). Неправильная оценка нагрузки может привести к недооценке прочности балки. Чтобы избежать этой ошибки, следует проводить детальный анализ всех возможных нагрузок и использовать соответствующие коэффициенты безопасности.

3. Ошибки в геометрических параметрах

Неправильные геометрические параметры балки, такие как длина, ширина и высота сечения, могут существенно повлиять на результаты расчета. Часто допускаются ошибки при измерении или передаче данных. Для предотвращения таких ошибок рекомендуется использовать точные инструменты для измерения и проверять данные несколько раз перед началом расчетов.

4. Неправильное применение расчетных формул

Существует множество формул для расчета балок, и каждая из них подходит для определенных условий. Неправильное применение формул может привести к неверным результатам. Чтобы избежать этой ошибки, необходимо тщательно изучить теорию и практику расчета балок, а также использовать специализированные программные средства, которые могут автоматизировать процесс и минимизировать вероятность ошибок.

5. Пренебрежение проверкой результатов

После выполнения расчетов важно провести проверку полученных результатов. Часто инженеры могут быть уверены в своих расчетах и не проверять их, что может привести к серьезным последствиям. Рекомендуется использовать несколько методов расчета и сравнивать результаты, а также проводить контрольные проверки с использованием программного обеспечения.

В заключение, для успешного расчета балок необходимо учитывать множество факторов и избегать распространенных ошибок. Внимание к деталям, тщательный анализ и использование современных технологий помогут обеспечить надежность и безопасность конструкций.

Примеры расчетов для различных конструкций

При проектировании строительных конструкций важно учитывать множество факторов, включая тип материала, размеры балки, нагрузки и условия эксплуатации. Рассмотрим несколько примеров расчетов для различных типов конструкций, чтобы лучше понять, как использовать калькулятор балок для достижения оптимальных результатов.

1. Прямолинейные балки

Прямолинейные балки являются наиболее распространенным типом конструкций. Для их расчета необходимо знать следующие параметры:

• Длина балки (L)
• Тип нагрузки (равномерно распределенная, сосредоточенная)
• Материал балки (дерево, сталь, бетон)
• Момент инерции (I) и модуль упругости (E) материала

Например, для балки длиной 6 метров, выполненной из стали, с равномерно распределенной нагрузкой 10 кН/м, можно использовать формулы для определения максимального прогиба и максимального изгибающего момента:

• Максимальный изгибающий момент (M) = q * L² / 8
• Максимальный прогиб (δ) = 5 * q * L⁴ / (384 * E * I)

Подставив значения, можно получить необходимые характеристики балки.

2. Балки с сосредоточенной нагрузкой

В случае сосредоточенной нагрузки расчет немного отличается. Рассмотрим пример балки длиной 4 метра с сосредоточенной нагрузкой 20 кН, расположенной в центре балки. Для расчета максимального изгибающего момента и прогиба используются следующие формулы:

• Максимальный изгибающий момент (M) = P * L / 4
• Максимальный прогиб (δ) = P * L³ / (48 * E * I)

Здесь P – сосредоточенная нагрузка, L – длина балки, E – модуль упругости, I – момент инерции. Подставив известные значения, можно определить, соответствует ли балка требованиям прочности и жесткости.

3. Консольные балки

Консольные балки, которые поддерживаются только с одного конца, требуют особого подхода к расчету. Рассмотрим консольную балку длиной 3 метра с сосредоточенной нагрузкой 15 кН на свободном конце. Для расчета максимального изгибающего момента и прогиба используются следующие формулы:

• Максимальный изгибающий момент (M) = P * L
• Максимальный прогиб (δ) = P * L³ / (3 * E * I)

Эти формулы позволяют определить, насколько эффективно консольная балка будет справляться с заданной нагрузкой.

4. Балки с переменной высотой

Для балок с переменной высотой расчет становится более сложным. В таких случаях необходимо учитывать изменение момента инерции по длине балки. Например, если у нас есть балка длиной 5 метров, которая сужается от 300 мм до 200 мм, необходимо разбить ее на несколько участков и рассчитать каждый участок отдельно, а затем суммировать результаты.

Для каждого участка можно использовать стандартные формулы, а затем применить метод интегрирования для получения общего прогиба и изгибающего момента по всей длине балки.

Заключение

Расчет балок для различных конструкций требует внимательного подхода и учета множества факторов. Использование калькулятора балок значительно упрощает этот процесс, позволяя быстро получать необходимые результаты. Важно помнить, что каждый проект уникален, и расчеты должны проводиться с учетом специфики конкретной конструкции и условий эксплуатации.
