Лекальная линейка – это незаменимый инструмент для тех, кто занимается пошивом одежды, ремонтом или другими видами работ, требующими точных измерений. В данной статье мы подробно рассмотрим, как выглядит лекальная линейка, где и как она используется, а также представим видео, демонстрирующее различные способы эксплуатации этого шаблона. Понимание принципов работы с лекальной линейкой поможет вам избавиться от рутинных замеров, сэкономить время и повысить точность ваших работ.

Значение лекальной линейки

Современные линейки-лекала имеют два основных назначения и, соответственно, два определения. С одной стороны, это инструмент для черчения или проверки кривых линий, часто используемый на инженерных факультетах. Чертежные лекала бывают с постоянной и переменной кривизной. Линейка с переменной кривизной оснащена механизмом, позволяющим изменять её форму. Обычно такие инструменты изготавливаются из стали.

С другой стороны, измерительное лекало — это инструмент без шкалы, который служит шаблоном для обводки и контроля контуров криволинейных деталей. Обычно это стальная пластина с рабочей кромкой, вырезанной по профилю изделия. Трудно установить, где и когда было создано это изделие, а также кто первым начал вырезать детали и строить стены по готовым контурам. Тем не менее, идея оказалась успешной, и сегодня лекала, шаблоны, угольники и линейки находят применение во всех сферах человеческой деятельности.

Шлифовка поверочной линейки.

Линейка-лекало в промышленности

По шаблонам изготавливают обувь, создают формы для печенья, а также каждое небольшое швейное изделие кроится с использованием линейки. Однако такие инструменты также находят применение в авиастроении, судостроении, автомобилестроении, строительстве зданий, дорог и туннелей, а также в отделочных работах для создания архитектурных и интерьерных элементов. По таким линейкам формируется нестандартный декоративный кирпич и множество других деталей, которые должны быть идентичными по размерам и форме.

Лекала, используемые в судостроении, имеют уникальную форму с множеством соединений кривых и плавных линий. Их создание осуществляется с помощью шаблонно-плазового метода (плаз или плас – площадь). Помещение для плаза должно быть достаточно просторным, чтобы перенести весь теоретический чертеж на пол. Ранее такие чертежи выполнялись графитовыми карандашами на светлом деревянном полу.

Сегодня контуры переносятся с использованием современных фотохимических технологий, что значительно упрощает и ускоряет процесс. Лекала изготавливаются прямо на чертеже из прозрачного пластика с отметками мест соединений, заклепок и болтов. Процесс изготовления линеек требует тщательной работы, терпения и времени. Почти все операции по созданию и обработке кромок выполняются вручную. Чертеж на полу сохраняется до завершения постройки судна. Изготовление авиационных лекал происходит по аналогичной схеме, и все они получают свои номера. Парные детали создаются по одному шаблону, при необходимости в зеркальном отражении.

К точности изготовления лекал для авиации и судостроения предъявляются особенно строгие требования.

В автомобилестроении по таким линейкам вырезаются кузова и кабины. Заготовки для серийного производства изготавливаются из твердых металлов, в то время как для единичного производства могут использоваться менее прочные материалы, такие как плотный картон или пластик. Лекала также широко применяются в производстве емкостей для химической промышленности, особенно для создания газгольдеров (емкостей шарообразной формы). Эти емкости предназначены для хранения агрессивных жидкостей под высоким давлением, поэтому к лекалам для их изготовления предъявляются повышенные требования.

Интересные факты

Вот несколько интересных фактов о лекальных линейках и их роли в упрощении процесса замеров:

1. Автоматизация процессов: Современные лекальные линейки часто оснащены цифровыми дисплеями и функциями автоматического измерения, что позволяет значительно сократить время на замеры и минимизировать человеческий фактор. Это особенно полезно в производстве одежды, где точность и скорость имеют решающее значение.

2. Универсальность применения: Лекальные линейки не ограничиваются только швейным производством. Их активно используют в архитектуре, дизайне интерьеров и даже в инженерии. Это делает их незаменимым инструментом для профессионалов в различных областях, позволяя быстро и точно создавать проекты и модели.

3. Экономия ресурсов: Использование лекальных линеек помогает избежать лишних отходов материалов. Точные замеры и возможность многократного использования шаблонов позволяют сократить количество ошибок и перерасхода тканей, что особенно важно в условиях устойчивого производства и экологии.

Лекальная линейка в строительстве

Установка арочных проемов с использованием лекал значительно упрощает этот трудоемкий процесс. Линейка изготавливается по проекту конструкции, устанавливается между стенами и фиксируется. Кирпичная кладка выполняется по шаблону. Аналогично создаются римские лестницы, для которых шаблоны изготавливаются в форме ступенек. Чаще всего такие лестницы устанавливаются в бассейнах, где ступеньки продолжают чашу. Ступени римских лестниц обычно расширяются вниз, и для каждой из них создается отдельное лекало.

Во многих загородных домах можно встретить деревянные лестницы. Ступени и косоуры (если лестница опирается на этот тип поддержки) также вырезаются по лекалам. Обычно такие шаблоны изготавливаются из плотного картона и не требуют высокой точности. При выполнении кровли крыш необходимо вырезать отверстия для дымоходов и вентиляционных труб. Для каждого проекта разрабатываются отдельные лекала, учитывающие угол наклона крыши и размеры труб.

Откосные шаблоны используются для контроля закладки откосов при создании котлованов, водосточных канав и кюветов. Такие лекала изготавливаются из тонких досок и имеют форму треугольника, где гипотенуза представляет собой линию откоса. В один из катетов встраивается жидкостный уровень. Для отметки линии откоса линейка устанавливается на один из углов так, чтобы уровень показывал горизонтальное положение этой стороны, а гипотенуза указывала величину откоса. Для участков с различной высотой создаются отдельные уровни.

Штукатурные лекала изготавливаются из толстой фанеры, древесностружечных плит или досок и обрабатываются олифой или масляной краской. С помощью таких шаблонов формируются оконные и дверные наличники, карнизы и другие архитектурные элементы. Лекала фиксируются строго горизонтально и на одном уровне, если окон несколько. Раствор наносится на толщину линейки и выравнивается штукатурными инструментами. После снятия заготовки остаются наличники, повторяющие их форму.

С помощью лекал можно создать закругление углов между стеной и потолком. Такие шаблоны изготавливаются на месте, и в качестве материала может использоваться фанера, металл или жесткий пластик. Технология проста: в углу наносится слой раствора, затем лекалом растягивается. Поскольку слой штукатурки может быть слишком толстым, эту операцию следует выполнять в несколько этапов. Каждый следующий этап начинается только после полного высыхания предыдущего, причем новым лекалом, большего размера, но той же конфигурации.

лекало для штукатурки

Виды лекальных линеек – маркировка

Гибкие лекала — это линейки с изменяемой кривизной, предназначенные для создания и воспроизведения сложных кривых. Они состоят из полосы гибкой стали с распорками, которые фиксируют рейку в нужном положении. Лекальный треугольник используется для разметки и проверки прямых углов, а также в слесарных работах для определения перпендикулярности деталей. Он изготавливается из нержавеющей стали.

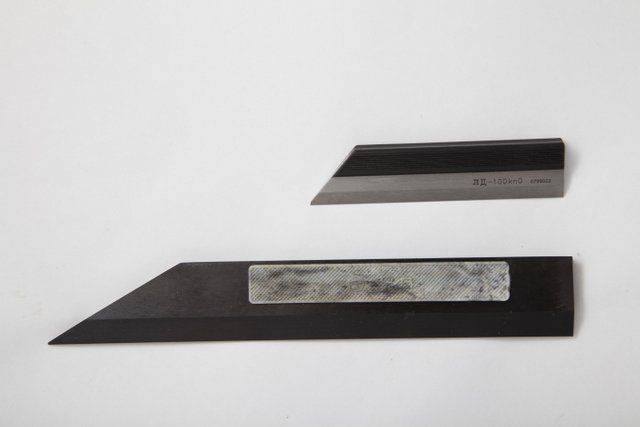

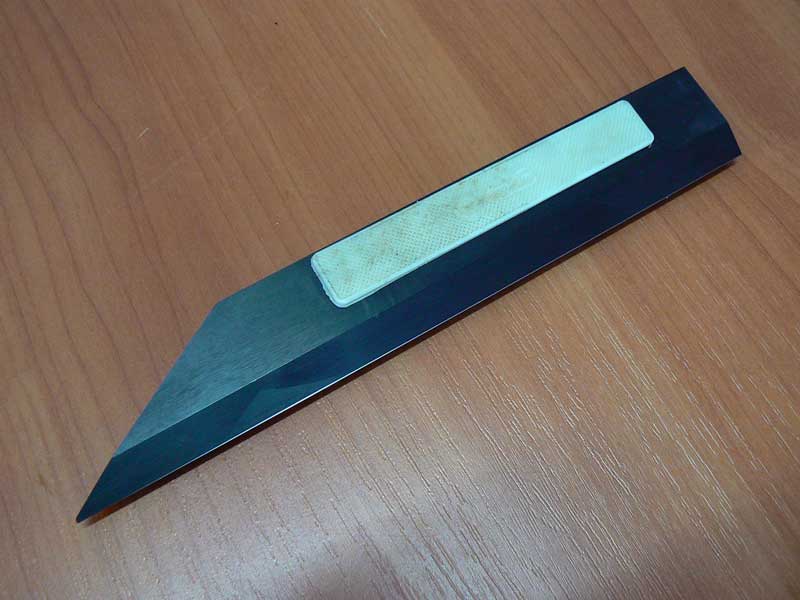

Лекальные линейки применяются для проверки плоскостности и прямолинейности. Их производят из высококачественной закаленной стали с классами точности 0 или 1. Линейка марки ЛД, с обработанными рабочими поверхностями под углом в форме ножа, используется для контроля точности в слесарных и лекальных работах. Линейки ЛТ и ЛЧ имеют трех- и четырехгранные формы, вдоль всех рабочих частей которых проходит радиусная канавка.

Модель ШД — это поверочная лекальная линейка для проверки плоскости станков, столов и других рабочих поверхностей. Она изготавливается из инструментальной стали и имеет двутавровое сечение с широкой рабочей поверхностью. Линейка УТ, угловая и трехгранная, используется для контроля плоскостности металлических изделий методом «пятна на краску», что позволяет проверить четкость следа контакта. Такие линейки чаще всего изготавливаются из чугуна и могут иметь термозащитное покрытие.

Кто как и из чего делает лекало?

Преимущества использования лекальной линейки

Лекальная линейка – это инструмент, который значительно упрощает процесс измерения и разметки, особенно в таких областях, как строительство, дизайн и рукоделие. Использование лекальной линейки приносит множество преимуществ, которые помогают избавиться от рутинных замеров и повышают общую эффективность работы.

Во-первых, лекальная линейка обеспечивает высокую точность измерений. В отличие от обычных рулеток, которые могут быть подвержены ошибкам из-за неправильного натяжения или неаккуратного чтения, лекальная линейка имеет четко обозначенные деления, что позволяет избежать погрешностей. Это особенно важно при работе с материалами, где каждая миллиметровая доля может сыграть решающую роль.

Во-вторых, лекальная линейка значительно ускоряет процесс разметки. Благодаря своей жесткой конструкции и возможности фиксировать положение, она позволяет быстро и точно наносить линии и отметки. Это особенно актуально при выполнении повторяющихся задач, таких как разметка стен для покраски или укладки плитки. Вместо того чтобы каждый раз измерять расстояние, можно просто приложить линейку и провести линию, что экономит время и силы.

Третьим преимуществом является универсальность лекальной линейки. Она может использоваться не только для прямых измерений, но и для создания углов, кривых и других сложных форм. Многие модели линейок имеют дополнительные функции, такие как встроенные угломеры или уровни, что делает их еще более полезными в различных ситуациях.

Кроме того, лекальная линейка способствует улучшению качества работы. Поскольку она позволяет выполнять измерения и разметку с высокой точностью, конечный результат становится более аккуратным и профессиональным. Это особенно важно для дизайнеров и мастеров, которые стремятся к идеальному исполнению своих проектов.

Наконец, использование лекальной линейки помогает снизить уровень стресса и повысить уверенность в своих действиях. Когда вы знаете, что у вас есть надежный инструмент, который поможет избежать ошибок, вы можете сосредоточиться на творческом процессе, а не на постоянных проверках и исправлениях.

Таким образом, лекальная линейка является незаменимым инструментом для всех, кто хочет избавиться от рутинных замеров и повысить качество своей работы. Ее преимущества в точности, скорости, универсальности и качестве делают ее идеальным выбором для профессионалов и любителей.

Советы по выбору лекальной линейки

При выборе лекальной линейки важно учитывать несколько ключевых аспектов, которые помогут вам сделать правильный выбор и избежать рутинных замеров. В первую очередь, обратите внимание на материал, из которого изготовлена линейка. На рынке представлены линейки из пластика, металла и дерева. Пластиковые линейки легкие и недорогие, но могут быть менее долговечными. Металлические линейки, как правило, более прочные и точные, но могут быть тяжелее и дороже. Деревянные линейки часто используются в художественных целях и могут быть менее практичными для технических задач.

Следующий аспект – это длина линейки. Выбор длины зависит от ваших потребностей. Для мелких работ подойдет линейка длиной 30 см, тогда как для более крупных проектов стоит рассмотреть линейки длиной 60 см и более. Также стоит обратить внимание на наличие шкалы с делениями. Линейки с миллиметровыми делениями обеспечивают более точные замеры, в то время как линейки с дюймовыми делениями могут быть удобнее для некоторых пользователей.

Не менее важным является дизайн линейки. Некоторые модели имеют дополнительные функции, такие как уголки для измерения углов или встроенные уровни, что может значительно упростить процесс работы. Также стоит обратить внимание на наличие прозрачных линейок, которые позволяют видеть материал под ними, что особенно полезно при работе с текстилем или бумагой.

Кроме того, стоит учитывать удобство использования. Линейка должна быть удобной в руке, не скользить по поверхности и легко перемещаться. Некоторые модели имеют специальные резиновые накладки для лучшего сцепления с поверхностью, что может быть полезно при выполнении точных замеров.

Наконец, не забудьте о репутации производителя. Известные бренды часто предлагают более качественные и надежные продукты, что может сэкономить вам время и деньги в долгосрочной перспективе. Изучите отзывы пользователей и выберите линейку, которая соответствует вашим требованиям и ожиданиям.

Технологические новшества в производстве лекальных линеек

Современные технологии значительно изменили подход к производству лекальных линеек, что позволяет существенно упростить и ускорить процесс создания лекал. В последние годы на рынке появились инновационные решения, которые помогают избавиться от рутинных замеров и повысить точность работы.

Одним из таких новшеств стали цифровые лекальные линейки, которые оснащены встроенными датчиками и программным обеспечением. Эти устройства позволяют автоматически считывать размеры и передавать данные на компьютер или мобильное устройство. Благодаря этому, процесс измерения становится не только быстрее, но и более точным, что особенно важно в таких областях, как шитье и конструирование одежды.

Цифровые лекальные линейки могут быть интегрированы с CAD-системами (Computer-Aided Design), что позволяет создавать лекала прямо на экране, без необходимости ручного переноса данных. Это значительно сокращает время на проектирование и минимизирует вероятность ошибок, связанных с человеческим фактором. Кроме того, такие системы часто предлагают возможность редактирования и оптимизации лекал, что делает процесс более гибким и адаптивным к изменениям.

Еще одним важным направлением является использование 3D-технологий. С помощью 3D-сканеров можно быстро и точно создавать цифровые модели объектов, которые затем могут быть использованы для создания лекал. Это особенно полезно при работе с нестандартными формами или при необходимости создания индивидуальных лекал для клиентов. 3D-моделирование позволяет визуализировать конечный продукт еще до его создания, что дает возможность вносить изменения на ранних этапах и избегать дорогостоящих переделок.

Не стоит забывать и о мобильных приложениях, которые становятся все более популярными среди дизайнеров и портных. С помощью таких приложений можно быстро производить замеры, сохранять их в облаке и делиться с коллегами. Некоторые приложения даже предлагают функции автоматического расчета необходимых размеров и параметров, что значительно упрощает процесс работы.

В заключение, технологические новшества в производстве лекальных линеек открывают новые горизонты для профессионалов в области моды и дизайна. Интеграция цифровых технологий, 3D-моделирования и мобильных приложений позволяет не только ускорить процесс создания лекал, но и повысить их точность, что в конечном итоге приводит к улучшению качества конечного продукта.
