Ливневая канализация – важный элемент благоустройства частного жилища, который обеспечивает эффективное отведение дождевых и талых вод, предотвращая затопление и повреждение фундамента. В этой статье мы подробно рассмотрим технологию монтажа ливневой канализации своими руками, предоставим схемы устройства системы и советы специалистов, что поможет вам избежать распространенных ошибок и сделать все правильно. Также вы найдете видео, которое наглядно продемонстрирует процесс установки, что сделает вашу работу более простой и понятной.

Ливневка – действительно нужна!

Ливневая канализация — это система каналов и специализированных устройств для сбора атмосферной влаги, её фильтрации и отвода в емкости, водоемы или на поля фильтрации. Такие конструкции можно установить самостоятельно в частном доме. Они эффективно отводят излишки воды с двора и земельного участка, предотвращая преждевременное разрушение жилых и хозяйственных построек.

Ливневая канализация состоит из следующих основных компонентов:

• Дождеприемники для сбора воды, включая линейные лотки, поддоны и воронки.
• Фильтрующие конструкции — лотки, трубы и желоба, по которым талая вода направляется к полям разгрузки, кюветам и коллекторам.
• Смотровые колодцы для регулярного контроля состояния ливневой системы.

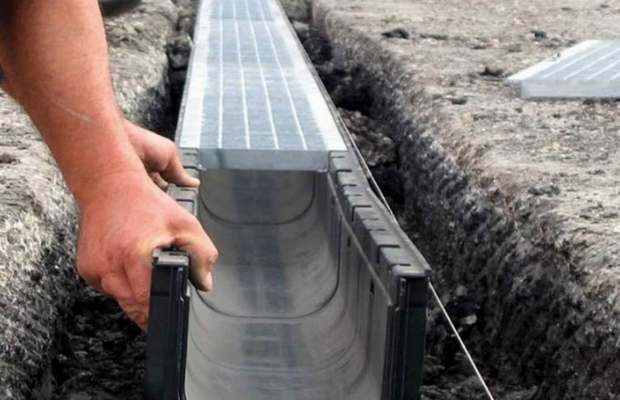

Эти элементы объединяются в единую конструкцию, работающую по точечной или линейной схеме. Линейные системы представляют собой сеть каналов и лотков, проложенных под землей или в мелких рвах, для сбора талых вод и пескоуловителей. Вдоль линии прокладки устанавливаются специальные решетки. Линейная ливневая канализация собирает воду с водостоков, ведущих с крыши дома, а также с бетонных и кирпичных площадок и дорожек.

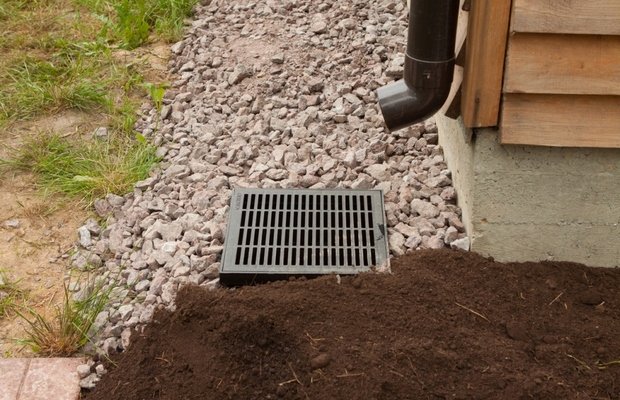

Точечная ливневая канализация включает дождеприемники, расположенные под желобами наружных и внутренних водостоков. Все приемники, на которые устанавливаются уловители песка, корзины для мусора, фильтрационные сетки и решетки, соединяются с одной магистралью.

Линейная схема рекомендуется для больших приусадебных участков. Она подходит в случаях, когда из-за особенностей конструкции крыши невозможно установить водостоки с одной или нескольких сторон дома. Точечные системы проще в реализации и легче устанавливаются самостоятельно. Однако создание линейных ливневок также не представляет серьезной сложности для домашнего мастера.

КАК ДЕЛАЕТСЯ ЛИВНЕВАЯ КАНАЛИЗАЦИЯ

Проектирование ливневых систем – правильные расчеты важны

Если вы планируете создать эффективную систему для сбора талых вод в своем частном доме, важно тщательно рассчитать все необходимые параметры. Вам понадобятся следующие данные:

• Характеристики почвы (механические и физические) на вашем земельном участке.
• Статистические данные о средних объемах и интенсивности атмосферных осадков для вашей местности. Эти сведения можно найти в Санитарных нормах 2.04.03.
• Площадь стока. При линейной схеме ливневой канализации это сумма площадей всех объектов, с которых будет собираться вода. Для точечных систем — проекция площади крыши жилого здания.
• Наличие инженерных коммуникаций на участке, где будет прокладываться ливневая канализация, а также точные места их расположения.

Собрав всю необходимую информацию, можно переходить к расчету объема стоков, которые должна отводить ваша канализационная система. Для этого нужно перемножить показатели интенсивности осадков и площадь стока, а затем умножить полученное значение на специальный коэффициент. Для крыш он составляет 1, для бетонных площадок — 0,85, для участков с щебеночным покрытием — 0,4, а для асфальтированных дорожек — 0,95.

После выполнения этих расчетов вы получите объем стоков. Это значение следует внести в таблицу Санитарных норм, чтобы определить рекомендуемое сечение труб для ливневой канализации. Все достаточно просто.

Прокладка каналов и лотков из труб обычно осуществляется на глубине, принятой в вашем регионе. Уточните у соседей, на какую глубину они закладывали свою ливневую систему.

В большинстве случаев трубы диаметром до 0,5 м укладываются на глубину 0,3–0,35 м. Для труб большего диаметра рекомендуется заглубление на 0,65–0,75 м.

Важно помнить: если на вашем участке уже установлена система дренажа, ливневая канализация должна располагаться выше уровня ее заложения.

Хотя допускается укладка труб на меньших глубинах (не каждый захочет выполнять трудоемкие земляные работы), в этом случае необходимо качественно утеплить систему с помощью геотекстильного материала. Оберните им все трубы, а затем засыпьте конструкцию слоем щебня.

Обратите внимание: все каналы ливневки должны подключаться к устройствам для сбора и очистки атмосферных осадков под определенным углом. Вам следует составить план участка, на котором обозначить отходящие от дождеприемников трубы и лотки, а также коллекторный колодец. Эта схема поможет правильно рассчитать наклон всех элементов системы и их точное расположение.

Трубные изделия диаметром 15–20 см укладываются под углом 0,007°. Для труб меньшего диаметра уклон составляет 0,008°. Наиболее крутой уклон необходимо сделать в месте соединения дождеприемника и канала — его величина должна составлять 0,02°. Такой уклон обеспечит необходимое увеличение скорости самотека осадков. При обустройстве ливневой системы не забывайте об этой важной рекомендации.

https://youtube.com/watch?v=Dzbe4NczmT0

Интересные факты

Вот несколько интересных фактов о ливневой канализации в частном жилище, которые могут вдохновить на самостоятельное строительство:

1. Экономия ресурсов: Построив ливневую канализацию своими руками, вы можете значительно сократить расходы на услуги специалистов. Кроме того, использование местных материалов и технологий позволяет минимизировать затраты и сделать систему более экологичной.

2. Индивидуальный подход: Создавая ливневую канализацию самостоятельно, вы можете адаптировать проект под особенности вашего участка. Это включает в себя выбор оптимального расположения труб, уклона и типа дренажных систем, что обеспечит эффективное отведение воды и предотвратит затопление.

3. Улучшение ландшафта: Правильно спроектированная ливневая канализация может не только решить проблему с отводом дождевой воды, но и стать элементом ландшафтного дизайна. Например, можно создать дренажные канавы, которые будут гармонично вписываться в общий стиль участка и даже служить местом для посадки растений, устойчивых к влаге.

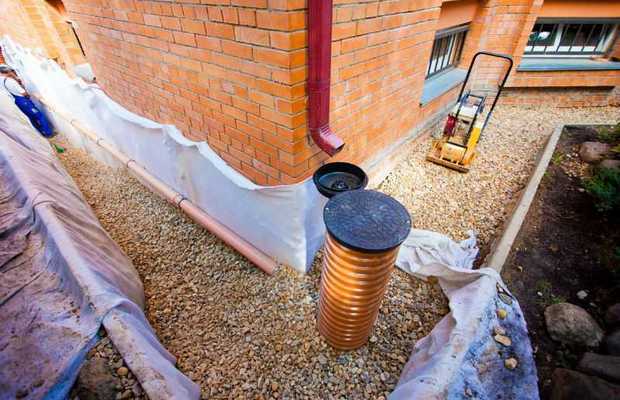

Монтаж системы – схема выполнения работ и их специфика

Ливневая система создается аналогично установке наружной канализации для загородного дома. Сначала необходимо установить водостоки, если их нет, а затем переходить к монтажу ливневой канализации. Процесс можно выполнить самостоятельно следующим образом:

1. Просверлите перекрытия в доме для установки дождеприемников.
2. Установите приемники осадков, закрепив их битумной мастикой, и герметизируйте все места соединений перекрытий и элементов.
3. Выполните монтаж стояков и труб для стоков, закрепляя их хомутами к конструкциям здания.

Если вы планируете точечную систему, установите отводные трубы; для линейных ливневок – специальные лотки. Как видите, схема работ достаточно проста.

Теперь создайте подземные элементы системы для сбора воды. Для этого выкопайте канаву и уложите в нее трубы и другие компоненты ливневки. Вам поможет схема, составленная на этапе проектирования. Работы выполняются следующим образом:

1. Удалите из траншеи крупные и средние камни, засыпая образовавшиеся ямы землей. Тщательно утрамбуйте дно канавы.
2. Создайте 20-сантиметровую подушку из строительного песка.
3. Установите коллекторный колодец в подготовленную яму, которую дополнительно выройте в уже готовой траншее. Можно использовать любой пластиковый резервуар.
4. Разместите трубы в канаве и соедините их в единую систему с помощью фитингов.
5. Установите уловители песка в местах соединения трубопровода и коллекторов, куда будет поступать дождевая вода.
6. Герметизируйте все точки соединения элементов системы.
7. Установите защитные решетки на лотки, желоба и поддоны.

После завершения всех работ ливневая канализация засыпается землей. Теперь вы своими руками создали эффективную систему, которая защитит ваш двор и дом от подтоплений!

ЛИВНЕВАЯ КАНАЛИЗАЦИЯ СВОИМИ РУКАМИ ИЗ ПОДРУЧНЫХ МАТЕРИАЛОВ

Выбор материалов для ливневой канализации

При проектировании и строительстве ливневой канализации в частном жилище важным этапом является выбор материалов. Правильный выбор обеспечит долговечность системы, её эффективность и минимальные затраты на обслуживание. Рассмотрим основные материалы, которые можно использовать для создания ливневой канализации.

1. Пластиковые трубы

Пластиковые трубы, такие как ПВХ или полиэтилен, являются одним из самых популярных материалов для ливневой канализации. Они легкие, устойчивы к коррозии и химическим воздействиям, а также имеют гладкую поверхность, что предотвращает образование засоров. Пластиковые трубы легко монтируются и могут быть использованы как для горизонтальных, так и для вертикальных участков системы.

2. Бетонные трубы

Бетонные трубы обладают высокой прочностью и долговечностью, что делает их идеальными для установки в местах с высоким уровнем нагрузки. Они могут использоваться для создания колодцев и отводов, а также для подземных участков системы. Однако стоит учитывать, что бетонные трубы тяжелее и требуют более сложного монтажа.

3. Металлические трубы

Металлические трубы, такие как стальные или чугунные, также могут быть использованы в ливневой канализации. Они обладают высокой прочностью, но подвержены коррозии, поэтому требуют дополнительной защиты, например, антикоррозийного покрытия. Металлические трубы чаще всего используются в промышленных системах или в условиях, где требуется высокая прочность.

4. Дренажные элементы

Для эффективного отвода дождевой воды также необходимы дренажные элементы, такие как решетки, колодцы и фильтры. Решетки могут быть выполнены из металла или пластика и устанавливаются на поверхности для предотвращения попадания мусора в трубы. Колодцы используются для доступа к системе и её обслуживания, а фильтры помогают очищать воду от загрязнений перед её сбросом в природные водоемы.

5. Геотекстиль

Геотекстиль – это специальный материал, который используется для защиты дренажных систем от заиливания. Он укладывается на дно и стенки дренажных канав и колодцев, предотвращая попадание песка и мелких частиц в трубы. Это значительно увеличивает срок службы системы и снижает необходимость в частом обслуживании.

При выборе материалов для ливневой канализации важно учитывать не только их характеристики, но и климатические условия, тип почвы и уровень грунтовых вод. Правильный выбор обеспечит надежную и долговечную работу системы, что в свою очередь позволит избежать проблем с отводом дождевой воды и защитит ваше жилище от затопления.

Уход и обслуживание ливневой системы

Уход и обслуживание ливневой канализации – это важный аспект, который не следует игнорировать после установки системы. Правильное обслуживание поможет избежать серьезных проблем, таких как затопление участка, повреждение фундамента и ухудшение состояния окружающей среды. Рассмотрим основные моменты, на которые стоит обратить внимание.

Регулярная проверка системы

Первым шагом в уходе за ливневой канализацией является регулярная проверка всех ее компонентов. Это включает в себя:

• Трубопроводы: Осмотрите трубы на наличие трещин, повреждений или засоров. Если вы заметили какие-либо проблемы, их следует устранить как можно скорее.
• Ловушки для мусора: Проверьте, не забиты ли ловушки для мусора и решетки. Они должны быть чистыми, чтобы вода могла свободно стекать.
• Дренажные колодцы: Убедитесь, что дренажные колодцы не заполнены мусором и не требуют очистки.

Очистка системы

Очистка ливневой канализации – это ключевой процесс, который необходимо проводить не реже одного раза в год, а в некоторых случаях и чаще. В зависимости от расположения и состояния системы, вам может понадобиться:

• Удаление мусора: Удалите листья, ветки и другой мусор, который может забивать систему. Это особенно актуально в осенний период, когда листья падают.
• Промывание труб: Используйте шланг с высоким давлением для промывания труб, чтобы удалить накопившиеся отложения и грязь.
• Очистка решеток: Регулярно очищайте решетки от мусора, чтобы предотвратить их засорение.

Профилактика засоров

Чтобы избежать засоров, стоит обратить внимание на несколько профилактических мер:

• Установка фильтров: Установите фильтры на входах в систему, чтобы предотвратить попадание крупных частиц.
• Правильное расположение: Убедитесь, что все элементы системы расположены правильно и не имеют наклонов, которые могут привести к задержке воды.
• Регулярная инспекция: Проводите регулярные инспекции после сильных дождей, чтобы убедиться, что система функционирует должным образом.

Зимний уход

В зимний период необходимо уделять особое внимание ливневой канализации, чтобы избежать замерзания воды в трубах:

• Изоляция труб: Если возможно, изолируйте трубы, чтобы предотвратить их замерзание.
• Удаление снега: Убедитесь, что снег и лед не блокируют доступ к решеткам и другим элементам системы.

Соблюдение этих простых рекомендаций поможет вам поддерживать ливневую канализацию в исправном состоянии и продлить срок ее службы. Помните, что профилактика всегда проще и дешевле, чем устранение последствий запущенной системы.

Ошибки при установке и как их избежать

Установка ливневой канализации – это важный этап в строительстве частного дома, который требует внимательного подхода и тщательной подготовки. Ошибки на этом этапе могут привести к серьезным проблемам, таким как затопление участка, повреждение фундамента и даже ухудшение состояния окружающей среды. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

1. Неправильный выбор места для установки

Одной из самых распространенных ошибок является выбор неправильного места для установки ливневой канализации. Необходимо учитывать рельеф местности, направление уклона и расположение других инженерных коммуникаций. Убедитесь, что система будет располагаться ниже уровня грунтовых вод и не будет пересекаться с другими трубопроводами.

2. Игнорирование расчетов уклона

Уклон трубопроводов – это критически важный фактор, который влияет на эффективность работы ливневой канализации. Рекомендуемый уклон составляет 1-2%. Если уклон будет недостаточным, вода будет скапливаться в трубах, что приведет к засорам и повреждениям. Слишком крутой уклон также может вызвать проблемы, так как вода будет двигаться слишком быстро, не успевая уносить осадки и мусор.

3. Неправильный выбор материалов

Использование некачественных или неподходящих материалов для труб и колодцев может привести к быстрому износу системы. Рекомендуется использовать пластиковые или бетонные трубы, которые устойчивы к коррозии и механическим повреждениям. Также стоит обратить внимание на диаметр труб: он должен соответствовать расчетным значениям для вашего участка.

4. Отсутствие фильтров и решеток

Необходимо предусмотреть установку фильтров и решеток на входах в систему. Это поможет предотвратить попадание крупных частиц, таких как листья и мусор, которые могут забивать трубы. Регулярная очистка решеток и фильтров также поможет поддерживать систему в рабочем состоянии.

5. Неправильная установка колодцев

Колодцы должны быть установлены на правильном расстоянии друг от друга, чтобы обеспечить доступ для обслуживания и очистки. Также важно, чтобы колодцы были герметично закрыты, чтобы предотвратить попадание грунтовых вод и загрязнений в систему.

6. Игнорирование местных норм и правил

Перед началом установки обязательно ознакомьтесь с местными строительными нормами и правилами. В некоторых регионах могут быть особые требования к ливневой канализации, которые необходимо учитывать, чтобы избежать штрафов и проблем с эксплуатацией системы.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете построить эффективную и надежную ливневую канализацию, которая прослужит вам долгие годы. Помните, что качественная установка – это залог успешной работы всей системы в будущем.
