Цвет инструмента
Немцы одними из первых ввели публичное разделение на профессиональный и домашний инструмент. Ранее, да и сейчас, большинство производителей выделяют домашний инструмент в отдельную марку или выделяют некоторые линейки с меньшей надёжностью и мощностью.
Относительно электроинструмента Бош разделение в дизайне стало эталоном — и чаще можно услышать «зелёный» вместо «домашний» и «синий» вместо профессиональный, причём не только у этого производителя. Собственно, с обозначения цвета и начинаются особенности маркировки. Их, кстати, больше чем две:
- P — домашний или персональный инструмент, от немецкого persönlich, продвигается под тезисом DIY — Do It Yourself, домашние поделки;
- G — коммерческий или профессиональный, от немецкого großtechnisch, «в промышленных масштабах»;
- A — садовые принадлежности (в т.ч. бензопилы), кстати, тоже выделяется цветом пластика корпуса — светло-зелёным;
- B и D — измерительные принадлежности и аксессуары.
Страны, в которых выполняется сборка
Для начала нам придется научиться расшифровывать маркировку в части обозначения страны, выполняющей сборку стирального устройства марки Bosch. Выяснить, где собрали агрегат, возможно по индексу из букв, который находится в конце маркировки каждой модели:
- OE – эти символы сообщают, что машина собиралась на территории России, Белоруссии либо Украины,
- EE – данным индексом подтверждается испанская сборка,
- BY – такая машина для стирки белья производилась на территории Восточной Европы,
- GB – сборка машины выполнялась в Великобритании,
- EU – таким индексом маркируют машину, выпущенную на европейской территории.
Что значит маркировка приставки индекса, знать следует, но необходимо понимать, что не в каждом обозначении есть подобная приставка. Кроме того, с помощью индекса не всегда можно с точностью назвать страну-изготовителя. С этой целью для стиральных машин Bosch применяется трехзначная кодировка в виде букв, расположенная в самом начале маркировки. Рассмотрим несколько примеров:
- WAS или WLX – так обозначается германская сборка,
- WAE – данным кодом обозначены машины, сборка которых выполнена на территории Польши или Турции. Исключением является модель WAE28441, собранная в Германии,
- WLF – чаще всего такую маркировку применяют для германской аппаратуры, но когда числовое обозначение завершается 4 или 5, то перед вами китайский образец,
- WAA – обозначение применяется для турецких моделей,
- WOT – французские машины для стирки вещей,
- WOR – техника, собранная в Польше,
- WFX – устаревший вариант обозначения, выдающий польскую версию,
- WLM – техника, собранная умельцами из Китая.
Таблица типов инструмента Bosch
Универсальная структура марки инструмента:
- Уровень инструмента (1 символ);
- Тип инструмента (2−3, реже 1 символ);
- Две цифры через тире, обозначающие ключевые особенности, в зависимости от типа;
- Набор дополнительных свойств, по 1 букве на свойство.
Таблица с типами инструмента по маркировке блока II:
Символы | Тип инструмента | Ключевые особенности с примером |
_AS | Строительный пылесос | 25 — объём бака в литрах |
_BH | Перфоратор | 2−26 2 — индекс веса (мощности) 26 — диаметр сверления (максимальный) |
_BM | Дрель безударная | 6 — максимальный диаметр сверления в кирпиче |
_BS | Шлифмашина ленточная | 75 — ширина используемой ленты в мм |
_DA | Шлифмашина (дельта) | 280 — мощность в Ваттах |
_DB | Дрель (установка) под алмазное сверление | 2500 — мощность в Ваттах |
_EX | Шлифмашинка эксцентриковая | 125 — диаметр шлифкруга 125−150 — машинка подходит для двух диаметров |
_GS | Шлифовальная машина (гравёр) | 8 — максимальное число оборотов 8000/мин |
_HG | Технический фен | 660 — максимальная температура выдуваемого воздуха в градусах Цельсия |
_HO | Электрорубанок | 15−82 15 — максимальная глубина строгания 1,5 мм 82 — ширина барабана (обработки) |
_KF | Кромочный фрезер | 600 — мощность в Ваттах |
_KP | Пистолет клеевой | 200 — длина стержня |
_KS | Дисковая пила | 190 — размер пильного диска Линейка 55/65 и далее — пропорционально мощности |
_MF | Мультифункциональный инструмент (или фрезер) | 190 — мощность в Ваттах |
_NA | Электроножницы вырубные по металлу | 3.5 — вес в килограммах, мощность пропорциональна |
_OF | Универсальный фрезер | 1600 — мощность в Ваттах |
_PO | Машинка для полировки | 14 — мощность 1400 Ватт |
_SA | Сабельная пила | 1100 — мощность в Ваттах |
_SB | Ударная дрель | 10,8 -вольтаж аналогично шуруповёртам, для аккумуляторных моделей 16 или 1600 — максимальный диаметр сверления в кирпиче (уходит в мощность примерно 1 к 0,5) |
_SC | Электроножницы вырезные | 2.8 — вес в килограммах, мощность пропорциональна |
_SH | Отбойник | 16−28 16 — индекс веса (мощности) 28 — размер посадочного шестигранника |
_SM | Точило | 200 — максимальный размер заточного круга в мм |
_SR | Дрель-шуруповёрт аккумуляторная | 1440−2 1440 — вольтаж аккумулятора 14,4, что коррелирует с мощностью. 2 — число аккумуляторов в комплекте Для домашнего «2» уходит в блок «2-LI», описывающий аккумуляторы. 1440 и 14,4 — разные модели, без запятой — «упрощённая» линейк GSR, фактически — DIY. |
_SS | Шлифмашинка вибрационная | 180 — вес 1,8 кг, сопоставимо с мощностью |
_ST | Электролобзик | 850 — максимальная глубина пропила в дереве 85 мм |
_WS | Угловая шлифмашинка (болгарка) | 17−125 17 — мощность (1700 Ватт) 125 — диаметр круга (125 мм) При единичной цифре — только мощность. |
Измерительные приборы:
Символы | Тип инструмента |
_RL | Лазер ротационный |
_LL | Лазер линейный |
_PL | Лазер точечный |
_OL | Нивелир оптический |
_MS | Детектор проводки |
_LM | Дальномер лазерный |
_WM | Угломер |
Общая расшифровка маркировки различных моделей
Считается, что с помощью расшифровки маркировочных знаков можно узнать про стиральную машину значительно больше, чем название страны, в которой ее произвели. Если безошибочно расшифровать маркировку, то можно узнать главные технические параметры машины, не изучая для этого руководство о ее эксплуатации. Начать можно с обозначения, указывающего, к какой серии принадлежит выбранная вами стиральная техника. Сразу уточним, что фирма Bosch сегодня занимается выпуском сразу ряда линеек устройств для стирки белья:
- 2 CLASSIXX,
- 4 MAXX,
- 6 AVANTIXX,
- 8 LOGIXX и т. д.
Существуют серийные линейки, обозначенные буквенной символикой, на которых мы и стараемся заострить ваше внимание:
- WAE – с помощью данной кодировки маркируется стандартный вариант СМА MAXX 6, оснащенная дисплеем либо нет,
- WLX – такой кодировкой изготовитель обозначил стиралку MAXX 5, отличающуюся узковатым корпусом и дисплеем (иногда он отсутствует),
- WFR – трехзначное буквенное обозначение указывает, что перед вами полногабаритная стиральная машина от Bosch MAXX COMFORT, имеющая фронтальную загрузку и хороший дисплей,
- WAA – как только мы видим такой код, следует понимать, что это стиралка CLASSIXX 5 со встроенным дисплеем,
- WFX – стандартный вариант MAXX ADVANTAGE,
- WOT или WOR с помощью такой кодировки отмечены стиральные машины, имеющие вертикальный способ закладки грязного белья,
- WFCX – такая четырехзначная кодировка встречается достаточно редко, и именно она указывает, что это машина MAXX ADVANTAGE, имеющая нестандартный узкий корпус и дисплей.
Примеров уже приведено достаточное количество, но все еще нет полного раскрытия маркировочного знака. Пожалуй, прекратив приводить примеры и приступим к дешифрованию на практике. Для наглядности разберем пример машины для стирки белья с кодировкой BOSCH WLT 20271 OE.

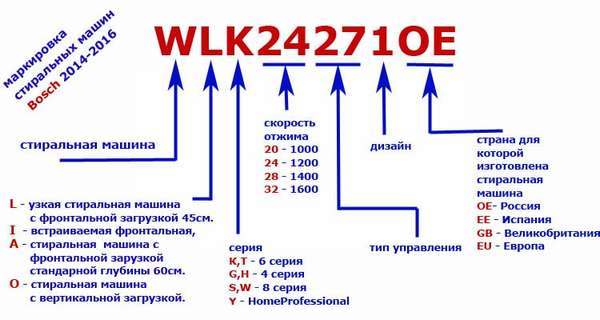

В маркировочных обозначениях первая буква всегда повторяется. На любой машине таким знаком является «W». Что это значит? Да все просто, ведь именно такой литерой обозначают стиральную машинку. На вторую букву влияет тип агрегата. У нас – L, а еще могут применяться:
- O – устройство для стирки вещей, имеющее вертикальный вариант загрузки,
- A – глубина корпуса такой машины составляет шестьдесят сантиметров, тип загрузки – горизонтальный,
- K – в стиральной машине с таким вариантом обозначения имеется функция сушки вещей,
- L – загрузка машинки осуществляется горизонтально, корпус узкий, равен сорока пяти сантиметрам,
- I – встраиваемая модель, загружается горизонтально.
Буква маркировки на СМА Bosch, расположенная третьей по счету, обозначает серийный ряд, к которому относится конкретный агрегат для стирки вещей. Для того, чтобы все было понятно, рассмотрим конкретный пример. В данном случае могут использоваться следующие буквы:
- K или T – ими определяют, что машина относится к серии 6,
- G и H – принадлежность к 4-й серии,
- S, W – устройство для стирки вещей принадлежит 8-му серийному ряду,
- Y – машину следует отнести к серийному ряду HOME PROFESSIONAL.
Продолжим расшифровывать маркировку оборудования для стирки вещей. За третьей буквой наносится цифра «20», указывающая максимальный скоростной режим агрегата во время выполнения отжима. Вариантов здесь может быть несколько:
- «20» – до 1 000 оборотов за одну минуту,
- «24» – 1 200,
- «28» – 1 400,
- «32» – 1 600,
- «36» – 1 800,
- «40» – 2 000.
Последующая за этим пара цифр обозначает вариант управления машиной для стирки вещей от компании Bosch. В данном случае мы видим цифры «27», с помощью которых обозначается возможность электронного управления. Кроме того, есть еще и механический вариант управления, но он в наше время практически не встречается, как не пользующийся спросом.
Заключительной цифрой указывают на дизайнерское оформление стиральной машины. Для нашего случая используется «1», что обозначает классическую версию агрегата. Отметим, что такое обозначение можно найти в каждой маркировке.
Парой последних символов, как уже всем понятно, считают буквенный индекс, с помощью которого определяется страна-производитель устройства для стирки белья. Для данного случая использовались буквы OE, обозначающие, что собрана модель в России.
Дополнительная маркировка
После базовых цифровых параметров идёт ряд букв, которые иной раз очень сильно влияют на стоимость и функциональность инструмента. Приведём обозначения общим списком.
Функции
Собственно, комбинации букв после ведущего определения модели:
- A — система пылеудаления (лобзики, шлифмашинки и иже);
- B — бугельная рукоятка, проще говоря — «скоба». Обычно на лобзиках, фрезерах и других инструментах для обработки дерева
- C — стабилизация оборотов под нагрузкой;
- D — блокировка вращения;
- E — электронная регулировка скорости вращения;
- F — сменный патрон в комплекте;
- H — дополнительная прямая рукоятка;
- I — ограничение пускового тока, защита от случайного включения или антизаклинивание kikckback stop;
- J — ограничение пускового тока;
- L — повышенная выносливость или мощность;
- P — маятниковый ход;
- R — реверс или переключатель направления вращения;
- S — набор оснастки в комплекте;
- T — регулировка крутящего момента;
- V — защита от вибрации;
- X — автоматическая остановка (торможение) круга.
Аккумуляторы
Отдельно стоит выделить большой объём аккумуляторного инструмента Bosch. В таком случае в маркировку выносится не объективное значение мощности или размеры, но вольтаж используемого аккумулятора. Таким образом образованы линейки 10,8, 14,4, 18 — от простого DIY (но всё ещё синего) до промышленного.
Отдельно указывается тип аккумуляторов и их количество в наборе. Самая частая комбинация — 2-LI — два литий-ионных аккумулятора в комплекте.
Обозначения на СМА «Бош»
Итак, примеры приведены и стоит наглядно расшифровать знак стиралок Bosch для лучшего понимания:
WLT 20271 OE. Достаточно свериться по предыдущим разделам и понять следующее:
- Первая буква всегда «W», потому что это и показывает стиральную машину.
- Вторая — L. Узкий сорокапятисантиметровой корпус. Вариант загрузки — горизонтальный.
- Третья — T. То есть это шестая серия.
- Далее, цифра 20 — тысяча оборотов.
- Дальнейшие цифры, как было указано выше, вариант управления. «27» говорит о наличии электронного дисплея.
- Цифра 1 — классический вариант внешнего вида.
- И OE — эта модель была произведена на Украине, России или Беларуси (чаще всего — России).
Перекрываете кран подачи воды после стирки?
О-да!Нет.
Это простой пример, но есть и сокращённые. Что можно сказать про, например, WM 16 S740?
Про W и M всё понятно. А вот дальше пропущена серия — такое бывает, но в этом случае следующие 2 цифры – всё равно обороты, то есть 16 это 800 оборотов в минуту.
А дальше вот появилось нечто новое: разрывает цифровой список буква S.
В таком случае она обозначает платформу: в конкретном примере —новая F20. А бывают:
- E — FV шестьдесят сантиметров.
- A — FX шестьдесят сантиметров Entry.
- X — SV 44 см.
- F — SX 44 сантиметра Еntry.
- T — PV платформа вертикальная.
Дальше уже не особо интересные и важные цифры — тип оформления и дизайн, именно поэтому они подробнее не разбирались. А вот страны-производителя здесь не указано – опять же, и такое возможно.
Это вариант чуть «сокращённого и дополненного знака». В таких тоже полезно уметь разобраться, но с объяснениями выше труда это не составит.
Примеры расшифровки
Популярный нынче многофункциональный инструмент Bosch PMF 250 CES (или SCE):
P | домашний |
MF | универсальный резак |
250 | 250 Ватт мощности |
C | со стабилизацией |
E | с регулятором частоты колебаний |
S | с набором насадок |
Далее — всеми любимый перфоратор Bosch GBH 2−26 DFR:
G | профессиональный |
BH | перфоратор |
2 | вес 2.7, малый размер |
26 | максимальный диаметр сверления — 26 мм |
D | с блокировкой |
F | со сменным сверлильным патроном |
R | с реверсом |
И небольшой шуруповёрт, который часто выбирают для быта — Bosch PSR 1440 LI-2:
P | домашний |
SR | безударный шуруповёрт |
1440 | выход аккумулятора 14,4 В, ~30 н/м крутящего момента |
LI | литий-ионный аккумулятор |
2 | 2 аккумулятора в комплекте |
