Металлическая линейка – это не просто инструмент, а верная спутница мастеровых людей, которая на протяжении многих лет помогает в точных измерениях и черчении. В этой статье мы рассмотрим различные аспекты металлических линеек, их преимущества и особенности, а также расскажем о том, как они изготавливаются в соответствии с нормативами ГОСТ. Мы уверены, что информация, представленная в статье и дополненная видеообзором, будет полезна как профессиональным мастерам, так и любителям, стремящимся к качеству и точности в своих проектах.

Что говорит ГОСТ про измерительные металлические линейки?

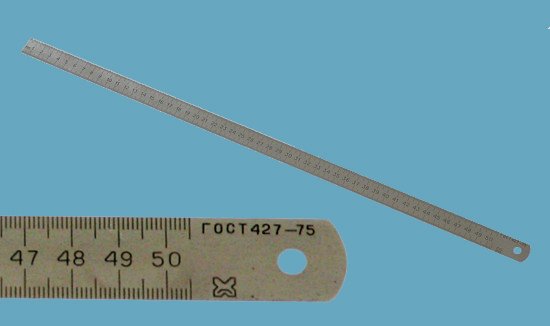

Производство всех видов инструментов подчиняется установленным стандартам. Линейка измерительная металлическая не является исключением: ГОСТ 427-75 четко определяет требования к ее параметрам, размерам и внешнему виду. В соответствии с этими стандартами, линейки выпускаются с различными диапазонами измерений: 150, 300, 500, 1000, 1500, 2000 и 3000 мм. Инструменты с меньшими пределами измерений обычно используются в быту, в то время как более длинные линейки относятся к специализированным инструментам.

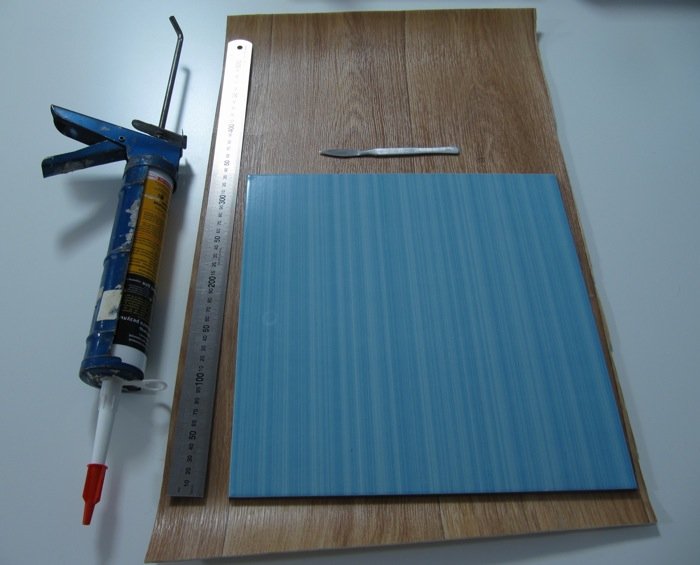

Металлическая линейка длиной один метр широко используется для создания чертежей, а также в архитектурных и строительных проектах. Основным элементом любого измерительного инструмента является шкала. Согласно ГОСТ, линейка может иметь одну или две шкалы. Изделия с двумя шкалами могут иметь различную оцифровку – в одну сторону или в обе стороны. Линейки меньшего размера, как правило, оснащены одной шкалой. Для удобства работы с инструментами, имеющими большой диапазон измерений, используются две шкалы с разнонаправленной оцифровкой. Примером может служить простая строительная линейка длиной 1000 мм.

ГОСТ регулирует не только размеры и допустимые отклонения в измерениях, но и расстояния между штрихами, а также длину каждого штриха. На шкале наносятся миллиметровые, пятимиллиметровые и десятимиллиметровые штрихи, которые имеют разную длину с минимальной разницей в полтора миллиметра. Одноименные штрихи должны быть одинаковой длины с погрешностью не более 0,5 мм. То же самое касается и высоты оцифровки. В маркировке линейок указывается предел измерений и количество шкал:

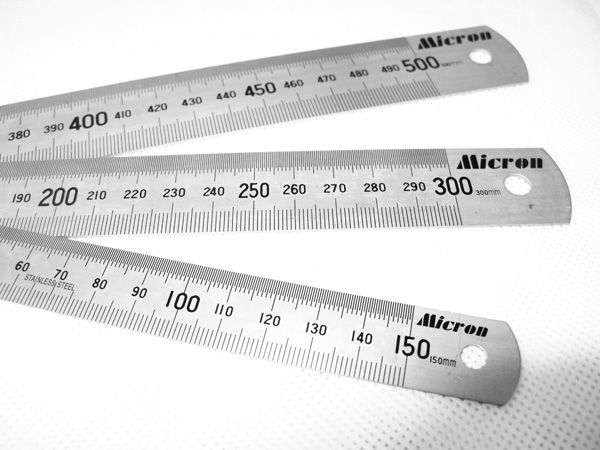

• 500 ГОСТ 427-75 – линейка металлическая длиной 500 мм с одной шкалой;
• 1500 д ГОСТ 427-75 – линейка металлическая с пределом измерений 1500 мм и двумя шкалами.

Для производства используется холоднокатаная стальная лента. Поверхность изделия обязательно должна быть покрыта гальваническим слоем (хромированием), который защищает инструмент от коррозии. Такое покрытие минимизирует образование бликов на металлической поверхности, что повышает точность измерений. Любой измерительный инструмент всегда имеет некоторую погрешность. Для линейок эта погрешность не должна превышать 0,1-0,2 мм.

Величина погрешности зависит от диапазона измерений: чем длиннее инструмент, тем больше будет отклонение. Максимально допустимое отклонение составляет 0,2 мм на каждый метр длины прибора.

Рулетка измерительная металлическая с напылением

Какие технические требования предъявляются к линейкам?

Шкала начинается с торцевой грани, к которой ГОСТ предъявляет строгие требования: она должна находиться под углом 90 градусов к продольной стороне. За последним десятимиллиметровым делением с оцифровкой должно быть не менее пяти дополнительных делений (с шагом 1 мм). Инструменты с закругленным концом оснащаются специальным отверстием для удобного подвешивания.

Диаметр этого отверстия составляет 5 мм для измерений до 500 мм и 8 мм для более длинных изделий. Если на инструменте присутствуют две шкалы, дополнительные миллиметровые деления не наносятся, а обе торцевые грани должны быть перпендикулярны к продольной стороне без закруглений. ГОСТ устанавливает отклонение прямолинейности грани на уровне 0,04 мм. Для изделий с пределом замеров более 1000 мм допустимая погрешность прямолинейности может достигать 0,08 мм. Торцевые грани могут иметь шероховатость, однако ее значение не должно превышать Ra ≤ 2,5 по стандарту ГОСТ 2789-73.

Погрешность измерений также зависит от длины инструмента. Информация о допустимых отклонениях представлена в ГОСТ 427-75 в специальных таблицах. Цифровые обозначения должны быть нанесены рядом с каждым десятимиллиметровым делением, указывая расстояние от начального торца линейки до данной отметки. Инструменты с двумя шкалами могут иметь один ряд цифр или два ряда, направленных в разные стороны.

Линейки металлическая разметочная из нержавеющей стали, brigadier

Интересные факты

Вот несколько интересных фактов о металлической линейке:

1. История и материалы: Первые линейки появились еще в Древнем Египте и были сделаны из дерева или камня. Металлические линейки начали использоваться в Европе с XVI века, когда металл стал более доступным и популярным в производстве инструментов. Это сделало линейки более прочными и долговечными.

2. Точность измерений: Металлические линейки, особенно те, которые изготовлены из нержавеющей стали, обеспечивают высокую точность измерений благодаря своей жесткости и устойчивости к деформации. Это делает их идеальными для профессионалов в таких областях, как архитектура и инженерия.

3. Многофункциональность: Современные металлические линейки часто имеют дополнительные функции, такие как шкалы в миллиметрах и дюймах, угломеры и даже встроенные уровни. Это делает их не только инструментом для измерения, но и универсальным помощником в различных проектах.

Где применяются изделия?

Измерительные линейки — привычный и простой инструмент, но их использование не всегда очевидно. Они применяются как в быту, так и в производственной сфере. Однако ни один специалист, работающий с металлическими изделиями, где важна высокая точность, не ограничится лишь линейкой. В таких областях, как строительство или столярное дело, измерения с помощью этого инструмента могут стать основой для дальнейшей работы.

Для проведения криволинейных линий используется лекальная линейка, но она не позволяет измерять размеры, так как шкала отсутствует. Даже при правильном выборе инструмента и соблюдении стандартов погрешности всегда существует вероятность ошибки. На точность измерений могут влиять несколько факторов:

• Использование поврежденных линеек, например, погнутых или с дефектами на шкале.
• Загрязнения на поверхности шкалы, мешающие точным измерениям.
• Неправильная установка инструмента относительно нулевой отметки и измеряемой заготовки.
• Нарушение температурного режима при замерах, например, измерение сильно охлажденной или перегретой заготовки.
• Несоответствующая температура воздуха, так как при изменении температуры металлические изделия могут менять свои линейные размеры.

Чтобы уменьшить вероятность ошибок, рекомендуется проводить несколько замеров при соблюдении всех условий. На основе полученных результатов можно вычислить среднее арифметическое значение, которое будет наиболее точным с минимальными отклонениями. Важно точно совместить нулевую отметку с началом заготовки, чтобы минимизировать погрешности. Инструмент следует располагать строго вдоль измеряемой линии, избегая отклонений и диагоналей.

Однако даже в этом случае обычная измерительная линейка не обеспечит высокую точность. Цена деления этого инструмента составляет 1 мм, что означает, что замеры будут выполняться с точностью до миллиметра. Для слесарных работ и металлообработки такая точность оказывается недостаточной. В этих областях требуются другие инструменты и приспособления, способные обеспечивать результаты с точностью до микрона.

Угольник металлический brigadier

История металлической линейки: от древности до современности

Металлическая линейка, как инструмент для измерения и черчения, имеет долгую и увлекательную историю, уходящую корнями в древние цивилизации. Первые упоминания о линейках можно найти в древнем Египте, где мастера использовали простые деревянные и каменные инструменты для измерения и создания архитектурных сооружений. Однако именно в Древней Греции и Риме началась эволюция линейки как инструмента, который мы знаем сегодня.

В античные времена линейки изготавливались из различных материалов, включая дерево, кость и металл. Металлические линейки начали появляться в Риме, где они использовались для точных измерений в строительстве и инженерии. Эти ранние металлические линейки были изготовлены из бронзы или меди и часто украшались гравировкой, что придавало им не только функциональность, но и эстетическую ценность.

С течением времени, в средние века, линейки продолжали развиваться. В Европе, особенно в Италии и Германии, мастера начали изготавливать линейки из стали, что значительно повысило их прочность и долговечность. В это время линейки стали более доступными для широкого круга пользователей, включая художников, архитекторов и ученых. Они начали использоваться не только для измерений, но и для черчения и создания чертежей.

С изобретением печатного станка в XV веке и последующим развитием науки и техники, спрос на точные измерительные инструменты возрос. В это время появились линейки с делениями, которые позволяли проводить более точные измерения. В XVI-XVII веках в Европе начали производить линейки с использованием новых технологий, таких как гравировка и штамповка, что сделало их более точными и удобными в использовании.

В XIX веке, с развитием промышленной революции, металлические линейки стали стандартом в различных отраслях. Они использовались в инженерии, архитектуре, а также в производстве. Появление новых материалов, таких как алюминий, сделало линейки еще легче и удобнее. В это время также начали появляться линейки с дополнительными функциями, такими как угломеры и транспортиры, что расширило их применение.

Сегодня металлические линейки остаются незаменимым инструментом в учебных заведениях, офисах и на производстве. Современные линейки изготавливаются из различных сплавов, что обеспечивает их легкость, прочность и устойчивость к коррозии. Они могут иметь как стандартные, так и метрические деления, что делает их универсальными для использования в разных странах и отраслях.

Таким образом, история металлической линейки – это история постоянного совершенствования и адаптации к потребностям пользователей. От древних времен до наших дней этот простой, но эффективный инструмент продолжает оставаться верным помощником в мире измерений и черчения.

Преимущества металлических линеек по сравнению с пластиковыми

Металлические линейки, несмотря на развитие технологий и появление новых материалов, остаются популярными и востребованными инструментами в различных сферах деятельности. Их преимущества по сравнению с пластиковыми аналогами очевидны и многогранны.

Во-первых, металлические линейки обладают высокой прочностью и долговечностью. Они не подвержены деформации, что делает их идеальными для точных измерений. В отличие от пластиковых линейок, которые могут легко сломаться или треснуть при падении, металлические линейки сохраняют свою форму и функциональность даже при интенсивном использовании.

Во-вторых, металлические линейки обеспечивают более точные измерения. Благодаря жесткости материала, они не изгибаются под давлением, что позволяет избежать ошибок при снятии мерок. Это особенно важно в таких областях, как архитектура, инженерия и дизайн, где точность измерений играет ключевую роль.

Третьим важным аспектом является устойчивость к воздействию внешней среды. Металлические линейки не боятся влаги и температурных колебаний, что делает их идеальными для использования в различных климатических условиях. Пластиковые линейки могут терять свои свойства при высоких температурах или под воздействием химических веществ, в то время как металлические остаются надежными и функциональными.

Кроме того, металлические линейки часто имеют дополнительные функции, такие как градуировка в миллиметрах и дюймах, а также возможность использования в качестве угломера. Это делает их универсальными инструментами, подходящими для различных задач, от черчения до столярных работ.

Наконец, стоит отметить, что металлические линейки имеют более эстетичный и профессиональный вид. Они часто используются в офисах и учебных заведениях, подчеркивая серьезный подход к работе и внимание к деталям.

Таким образом, металлические линейки представляют собой надежный и многофункциональный инструмент, который, несмотря на конкуренцию со стороны пластиковых моделей, продолжает занимать свое место в арсенале как профессионалов, так и любителей. Их прочность, точность и устойчивость к внешним воздействиям делают их незаменимыми в самых различных сферах деятельности.

Уход и хранение металлической линейки

Металлическая линейка – это инструмент, который, несмотря на свою простоту, требует должного ухода и правильного хранения для обеспечения долгого срока службы и точности измерений. Правильный уход за линейкой не только продлевает её жизнь, но и сохраняет её функциональные качества.

Первое, на что стоит обратить внимание, это чистота линейки. После каждого использования рекомендуется протирать её мягкой тканью, чтобы удалить пыль, грязь и остатки чернил или карандаша. Если линейка загрязнена более серьёзно, можно использовать слегка влажную ткань с нейтральным моющим средством. Важно избегать абразивных чистящих средств, которые могут поцарапать поверхность и повредить шкалу.

Также стоит помнить о том, что металлические линейки могут подвергаться коррозии, особенно если они сделаны из стали. Для предотвращения этого процесса рекомендуется периодически обрабатывать линейку специальными антикоррозийными средствами или просто смазывать её тонким слоем масла. Это создаст защитный барьер и предотвратит появление ржавчины.

Что касается хранения, то металлическую линейку следует держать в сухом месте, вдали от источников влаги. Оптимально использовать специальные чехлы или футляры, которые защитят линейку от механических повреждений и загрязнений. Если линейка хранится в ящике стола, желательно, чтобы она лежала на мягкой поверхности, чтобы избежать деформации.

Кроме того, стоит избегать хранения линейки в местах, где она может подвергаться сильным перепадам температур или влажности. Это может привести к изменению её геометрии и, как следствие, к неточным измерениям. Если линейка используется в условиях, где она может подвергаться ударам или падениям, рекомендуется использовать защитные накладки или специальные держатели.

В заключение, правильный уход и хранение металлической линейки – это залог её долговечности и точности. Следуя простым рекомендациям, можно значительно продлить срок службы этого незаменимого инструмента и обеспечить его надёжную работу на протяжении многих лет.
