В мире механики и ремонта набор метчиков играет ключевую роль, позволяя создавать и восстанавливать резьбы на различных деталях и конструкциях. Эта статья поможет вам разобраться в многообразии метчиков, их классификации и применении, что особенно важно для начинающих мастеров и любителей. Мы рассмотрим, какие виды метчиков существуют, где и как их использовать, а также предложим видеообзор, который поможет вам лучше ориентироваться в этом инструменте и выбрать подходящий набор для своих нужд.

Лерки и метчики – как различать?

Нарезка резьбы осуществляется в двух основных вариантах: внешней и внутренней. Для выполнения этой задачи требуются разные инструменты, но принцип их работы схож. Вы, возможно, слышали такие термины, как лерки, метчики и плашки. Эти инструменты предназначены для нарезки резьбы. Различия между ними просты, если не углубляться в детали конструкции и классификацию. Мы кратко объясним эти нюансы, чтобы избежать путаницы.

Лерки, или плашки, предназначены для создания внешней резьбы, то есть на поверхности изделия, например, трубы. Обычно этот процесс осуществляется на заводе, но если вы решили заняться ремонтом и обрезали трубы, такой инструмент поможет вам нарезать новую резьбу. В современном языке эти термины часто используются взаимозаменяемо, хотя раньше их различали. Лерка считалась неразборным инструментом, тогда как плашка была разборной и регулируемой. Считалось, что лерка обеспечивает более качественную резьбу.

Метчики, в свою очередь, применяются для создания резьбы внутри детали или ее заготовки. Многие могут представить этот инструмент как обычный винт, на котором вырезаны канавки, чередующиеся с режущими зубьями. Один конец метчика крепится к станку (при механической нарезке) или воротку (при ручной работе) – это место называется хвостовиком. Другой конец метчика вставляется в отверстие и вращается; по мере продвижения он формирует резьбу.

Инструменты для нарезания резьбы. 2-я часть.Метчик

Размеры метчиков или что учесть при работе?

Работа, выполняемая этими инструментами, может быть серийной, поэтому большинство из них представляют собой метчики, подходящие как для станков, так и для домашнего использования. Для таких объемов работ необходимы прочные материалы, поэтому метчики изготавливаются из твердых сплавов для минимизации износа или из быстрорежущих сталей, что ускоряет и облегчает процесс.

Для качественной нарезки важно правильно подбирать размеры метчиков в зависимости от отверстия. При создании резьбы большого диаметра рекомендуется последовательно использовать несколько размеров, обычно достаточно двух или трех. При обработке мягких материалов может потребоваться до пяти метчиков для достижения желаемого результата. Если отверстие отсутствует, сначала применяется сверло, а метчик подключается позже. Сверло для металлических заготовок также должно быть прочным.

Тщательный выбор профиля инструмента для нарезки критически важен, так как именно от него зависит качество получаемого отверстия.

Не следует путать метчики для сквозных и глухих отверстий, так как неправильный выбор может привести к браку детали. Если вы не хотите использовать универсальный резьбовой инструмент и выбираете между машинным или ручным метчиком, обратите внимание на хвостовик, чтобы он подходил для вашего крепления. В некоторых случаях стружечный метод нарезки резьбы может оказаться неподходящим, и тогда можно воспользоваться накатыванием, при котором канавки формируются за счет пластических деформаций. Для этого также потребуется специальный метчик.

Инструменты для нарезания резьбы. 3-я часть. Метчик

Интересные факты

Вот несколько интересных фактов о наборе метчиков и процессе нарезания резьбы:

1. История метчиков: Метчики, используемые для нарезания резьбы, имеют долгую историю. Первые упоминания о метчиках относятся к Древнему Египту, где мастера использовали примитивные инструменты для создания резьбы на различных предметах. Современные метчики начали развиваться в 19 веке с появлением механизированного производства.

2. Разнообразие форм: Наборы метчиков могут включать различные типы, такие как метчики для ручной нарезки, метчики для машинной нарезки и метчики с различными профилями резьбы (например, метрическая, дюймовая, трубная). Это позволяет выбрать оптимальный инструмент для конкретной задачи и материала.

3. Технология нарезания резьбы: Процесс нарезания резьбы с помощью метчиков требует точности и соблюдения определенных условий, таких как использование смазки и правильного давления. Это позволяет избежать повреждения как метчика, так и материала, в который нарезается резьба, а также обеспечивает долговечность и надежность соединений.

Набор метчиков – плюсы и минусы такого инструмента

Работа с метчиками может показаться простой, но на самом деле это трудоемкий процесс, особенно при ручном методе. Нарезка металла требует значительных усилий из-за высокой силы трения. Стружка, образующаяся при обработке, менее податлива, чем при работе с деревом, и активно сопротивляется выходу через канавки. Наличие канавок снижает прочность корпуса метчика, что делает его более уязвимым к поломкам, особенно в тонких размерах.

Тем не менее, не стоит паниковать: метчики по-прежнему востребованы и актуальны. Их конструкция проста, и они легко изготавливаются и используются. Не требуется много времени, чтобы освоить работу с метчиком и его закрепление. Точность нарезаемой резьбы высока, а для особо требовательных деталей ее можно улучшить, повысив качество самого метчика. Это проще, чем разрабатывать сложные устройства для контроля процесса нарезки. Создав более совершенный метчик, вы можете рассчитывать на получение качественной резьбы.

https://youtube.com/watch?v=g7aGtm-38Wo

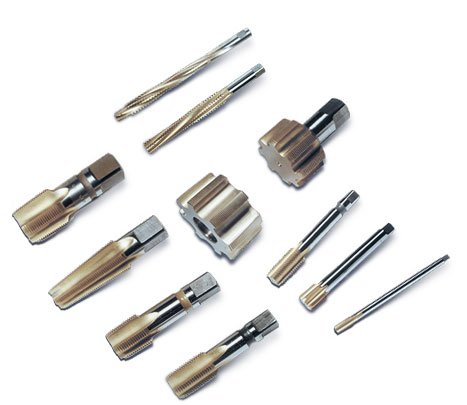

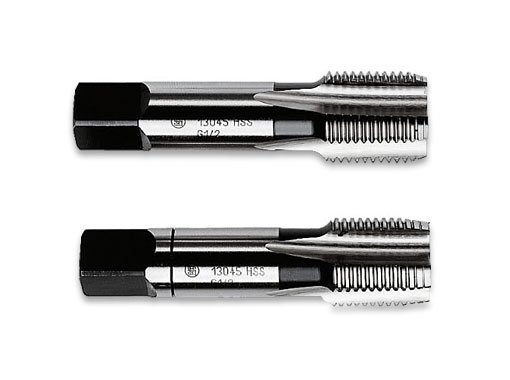

Метчики машинно-ручные и другие виды приспособлений

Некоторые типы метчиков имеют уникальные характеристики, но если обобщить их устройство, можно выделить несколько ключевых элементов. В первую очередь, это заборная часть, напоминающая наконечник сверла с режущим пером. За ней располагается резьба, выполняющая функцию калибровки. Эта часть отличается количеством перьев и зубьев, а также имеет канавки для удаления стружки. Завершается конструкция хвостовиком с креплениями. В зависимости от конструкции и назначения метчики делятся на ручные, машинные и машинно-ручные, что легко определить.

Ручные метчики, или слесарные, обычно продаются в комплекте и не доступны по отдельности. Они не являются высокоточными инструментами, их класс точности составляет всего четвертый. Метчики для машинного использования имеют более высокий класс точности и применяются на токарных, агрегатных и сверлильных станках. Чаще всего используются метрические метчики для нарезки резьбы М2-М4, но иногда применяются и дюймовые метчики, создающие коническую резьбу типа К. Все они изготавливаются из прочных сталей и имеют качественно накатанную резьбу, стандартизированную по размерам.

Также выделяют гаечные, плашечные и специальные метчики. Рассмотрим эти категории подробнее. Гаечные метчики предназначены для нарезки резьбы в гайках и используются на станках для обработки большого количества гаек одновременно, прорезая их в ряду. Плашечные метчики калибруют резьбу в плашках, если она потеряла форму. Специальные метчики имеют широкий ассортимент, так как определяются профилем и формой резьбы, которую могут нарезать. В этой группе можно встретить метчики с круглыми, трапециевидными профилями и другими формами, а также конические, трубные, сборные и регулируемые метчики.

К специальным метчикам относятся те, у которых зубья расположены в шахматном порядке, что предотвращает заклинивание из-за недостаточного отвода стружки. Метчики с укороченной канавкой предназначены для тяжелых работ, так как они более прочные. Изделия с винтовой канавкой обеспечивают лучший отвод стружки, что особенно важно при работе с глухими отверстиями. Ступенчатые и режуще-выглаживающие метчики позволяют использовать несколько режимов нарезки. Колокольные метчики способны создавать резьбу больших размеров (до 40 см).

Конические метчики не имеют калибрующей части, и их длина равна длине резьбы. Метчик-протяжка отличается от остальных инструментов тем, что его хвостовик движется впереди режущей части, тянув за собой весь корпус. Этот инструмент универсален и может нарезать резьбу любого профиля, длины и шага. Метчики бывают как левыми, так и правыми, что позволяет им вращаться в разные стороны для создания соответствующей резьбы.

Плашки и метчики

Как выбрать метчики для различных материалов?

Выбор метчиков для нарезки резьбы в различных материалах – это важный аспект, который напрямую влияет на качество и долговечность получаемого соединения. Метчики могут быть изготовлены из различных материалов и иметь разные геометрические формы, что делает их подходящими для работы с определенными типами материалов.

Первым делом, необходимо учитывать материал, в котором будет нарезаться резьба. Для работы с мягкими металлами, такими как алюминий или медь, подойдут метчики из быстрорежущей стали (HSS) с покрытием, которое уменьшает трение и увеличивает срок службы инструмента. Эти метчики имеют острые кромки, что позволяет легко нарезать резьбу без значительных усилий.

Для работы с более твердыми металлами, такими как сталь или нержавеющая сталь, рекомендуется использовать метчики из высококачественной быстрорежущей стали с добавлением кобальта (HSS-E). Эти метчики обладают высокой прочностью и стойкостью к износу, что позволяет им справляться с жесткими условиями работы. Также стоит обратить внимание на метчики с покрытием, например, титановым, которое дополнительно увеличивает их долговечность.

При работе с пластиками и композитными материалами важно выбирать метчики с более крупным шагом резьбы и специальной геометрией, которая предотвращает заклинивание. Метчики для пластика часто имеют более острые кромки и могут быть выполнены из легированной стали или даже из твердого сплава, что позволяет избежать повреждений материала.

Не менее важным аспектом является выбор метчиков в зависимости от типа резьбы, которую необходимо нарезать. Стандартные метчики подходят для нарезки метрической и дюймовой резьбы, но для специальных задач могут потребоваться метчики с различными профилями, такими как трапецеидальная или квадратная резьба. Важно также учитывать, что для нарезки резьбы в отверстиях с различной глубиной могут потребоваться метчики разной длины.

Кроме того, стоит обратить внимание на тип метчиков: ручные, машинные или комбинированные. Ручные метчики используются для нарезки резьбы вручную, тогда как машинные метчики предназначены для работы на станках. Комбинированные метчики могут использоваться как вручную, так и на станках, что делает их универсальными.

В заключение, правильный выбор метчиков для различных материалов зависит от множества факторов, включая тип материала, требуемую резьбу и условия работы. Уделив внимание этим аспектам, вы сможете обеспечить высокое качество нарезаемой резьбы и продлить срок службы инструмента.

Техника нарезки резьбы – советы и рекомендации

Нарезка резьбы – это процесс, который требует внимательности и точности. Правильная техника нарезки резьбы не только обеспечивает надежное соединение деталей, но и продлевает срок службы инструмента. В этом разделе мы рассмотрим основные советы и рекомендации, которые помогут вам добиться качественного результата.

1. Подготовка материала

Перед началом работы убедитесь, что материал, в котором вы собираетесь нарезать резьбу, чистый и не имеет повреждений. Если на поверхности есть ржавчина или загрязнения, их необходимо удалить. Также важно проверить, что заготовка надежно закреплена в тисках или другом крепежном устройстве, чтобы избежать ее смещения во время работы.

2. Выбор метчика

Метчики бывают разных типов: ручные, машинные, с правой и левой резьбой. Выбор метчика зависит от типа резьбы, которую вы хотите нарезать, а также от материала заготовки. Для мягких металлов, таких как алюминий, подойдут метчики с более острыми гранями, тогда как для твердых сталей лучше использовать метчики с более прочными и закаленными лезвиями.

3. Смазка

Использование смазки во время нарезки резьбы значительно облегчает процесс и улучшает качество резьбы. Смазочные жидкости уменьшают трение и предотвращают перегрев метчика. Для различных материалов могут использоваться разные виды смазки: для стали – машинное масло, для алюминия – специальные жидкости на основе воды.

4. Правильный угол наклона

При нарезке резьбы важно соблюдать правильный угол наклона метчика. Обычно угол составляет 90 градусов к поверхности заготовки. Это позволяет избежать перекоса и обеспечивает равномерное нарезание резьбы. Если вы используете ручной метчик, старайтесь держать его вертикально, чтобы избежать повреждения резьбы.

5. Постепенное нарезание

Не пытайтесь нарезать резьбу за один проход. Лучше делать это постепенно, делая небольшие обороты и периодически отворачивая метчик для удаления стружки. Это поможет избежать заклинивания и повреждения метчика. Если вы чувствуете, что метчик начинает заедать, остановитесь и проверьте, нет ли стружки в резьбе.

6. Проверка резьбы

После завершения нарезки резьбы обязательно проверьте ее качество. Для этого используйте соответствующий винт или гайку, чтобы убедиться, что резьба нарезана правильно и соединение будет надежным. Если резьба не подходит, возможно, потребуется повторная нарезка или использование другого метчика.

Следуя этим рекомендациям, вы сможете эффективно и качественно нарезать резьбу, что обеспечит надежное соединение деталей и продлит срок службы вашего инструмента. Помните, что практика и внимание к деталям – ключ к успеху в этом процессе.

Уход за метчиками – как продлить срок службы инструмента?

Метчики – это незаменимые инструменты для нарезания резьбы, и их правильный уход может значительно продлить срок службы. Чтобы метчики служили долго и эффективно, необходимо соблюдать несколько простых, но важных правил.

1. Правильное хранение

Метчики следует хранить в сухом и чистом месте, вдали от влаги и пыли. Оптимально использовать специальные контейнеры или коробки с разделителями, чтобы избежать механических повреждений. Также стоит избегать хранения метчиков в местах с резкими перепадами температур, так как это может привести к коррозии.

2. Чистка после использования

После работы с метчиками важно тщательно очищать их от стружки, масла и других загрязнений. Для этого можно использовать мягкую щетку или тряпку. В случае сильных загрязнений рекомендуется промыть метчики в специальном растворе для удаления масла, а затем высушить их. Это предотвратит образование ржавчины и коррозии.

3. Смазка

Перед использованием метчиков рекомендуется смазывать их специальными маслами для резьбы. Это не только облегчает процесс нарезания, но и снижает износ инструмента. Смазка помогает уменьшить трение и предотвращает перегрев, что особенно важно при работе с твердыми материалами.

4. Регулярная проверка состояния

Регулярно проверяйте метчики на наличие повреждений, таких как сколы или трещины. Если вы заметили, что метчик стал менее эффективным или начал «брать» материал неправильно, возможно, его следует заточить или заменить. Заточка метчиков – это сложный процесс, который требует навыков и специального оборудования, поэтому лучше доверить его профессионалам.

5. Использование по назначению

Важно использовать метчики строго по назначению и в соответствии с их характеристиками. Например, метчики для нарезания резьбы в стали не подойдут для работы с алюминием. Неправильное использование может привести к быстрому износу и поломке инструмента.

6. Соблюдение технологических режимов

При нарезании резьбы необходимо соблюдать правильные технологические режимы: скорость вращения, подачу и глубину резьбы. Это поможет избежать перегрева метчиков и их преждевременного выхода из строя. Используйте рекомендации производителей и опытных мастеров для достижения оптимальных результатов.

Соблюдение этих простых правил поможет вам продлить срок службы метчиков и обеспечить их надежную работу. Правильный уход за инструментом – это залог успешного выполнения любых задач, связанных с нарезанием резьбы.
