Свайно-винтовой фундамент становится всё более популярным выбором среди владельцев загородной недвижимости благодаря своей простоте установки и высокой надёжности. В этой статье мы подробно рассмотрим все аспекты создания такого фундамента своими руками: от его преимуществ и недостатков до пошаговых инструкций по монтажу. Вы также узнаете полезные советы и мнения тех, кто уже прошёл этот путь, что поможет вам избежать распространённых ошибок и сделать правильный выбор для вашего строительного проекта.

Особенности фундамента на металлических сваях

Выбор фундамента — важный шаг, так как он влияет на характеристики будущего строения и состояние почвы на участке. Прежде чем остановиться на свайно-винтовом фундаменте, стоит рассмотреть его преимущества и недостатки, а также ознакомиться с основными этапами установки.

Сравнение свайного фундамента с плитным или ленточным включает несколько ключевых моментов:

• каждая свая передаёт нагрузку на грунт в определённой точке, что позволяет избежать равномерного распределения;
• сваи изготавливаются из металлических труб, которые менее устойчивы к изгибу и более подвержены коррозии по сравнению с железобетоном;
• ввинчивание винтовых свай в землю приводит к её рыхлению, в отличие от забивных свай, которые уплотняют грунт.

Эти аспекты играют решающую роль при выборе такого типа фундамента. Качество и долговечность свайно-винтового основания зависят от типа почвы. Наилучшие условия для такого фундамента создают песчаные грунты с мелкой галькой, суглинок или аллювий (намывные отложения). При ввинчивании винтовой наконечник трубы создаёт конус, который уплотняет землю, выжимая влагу и цементируя её мелкими частицами глины. В результате конус приобретает прочность, сопоставимую с бетоном, и соединяется с конусами других свай. Труба фиксируется в земле так, что её проще закрутить, чем вытащить. Таким образом, надёжное основание создаётся без необходимости нулевого цикла. Забивные сваи можно устанавливать практически везде, кроме участков с непробиваемыми включениями в грунте.

Винтовые сваи от А до Я, СЕКРЕТЫ И ХИТРОСТИ МОНТАЖА!

Преимущества свайно-винтовых фундаментов

1. Низкая цена. Свайный фундамент стоит на 20–40% меньше, чем другие варианты.
2. Простота установки. Монтаж свай на большинстве типов грунтов можно выполнить за короткий срок небольшой командой из трех-четырех человек без дорогостоящего оборудования.
3. Быстрая реализация. Установка свай займет всего один-два дня, даже на участках со сложным рельефом.
4. Возможность работы на участках с значительным уклоном. Это не влияет на стоимость монтажа.
5. Отсутствие задержек на усадку. Строительство можно начинать сразу после ввинчивания свай.
6. Удобство достройки. Увеличение фундамента или внесение изменений в проект не потребует больших затрат и усилий.
7. Установка в любое время года. Ввинчивать сваи можно независимо от сезона.
8. Чистота после строительства. Установка свай не наносит вреда окружающей среде и не оставляет мусора.
9. Возможность установки как в болотистых, так и в вечномерзлых грунтах.
10. Многоразовое применение. Сваи можно извлечь и использовать в другом месте при необходимости.

Интересные факты

Вот несколько интересных фактов о свайно-винтовых фундаментах, которые могут быть полезны при их установке своими руками:

1. Устойчивость к грунтовым движениям: Свайно-винтовые фундаменты идеально подходят для участков с нестабильными грунтами, такими как суглинки или торфяники. Винтовые сваи, ввинченные в землю, обеспечивают надежную опору, предотвращая оседание и деформацию здания.

2. Экономия времени и ресурсов: Установка свайно-винтового фундамента значительно быстрее, чем традиционных ленточных или плитных. Винтовые сваи можно установить всего за несколько дней, что позволяет сократить время на строительство и снизить затраты на материалы и рабочую силу.

3. Минимальное воздействие на окружающую среду: В отличие от традиционных методов, установка свайно-винтового фундамента требует минимальной подготовки участка и не требует выемки грунта. Это снижает уровень шума и загрязнения, а также позволяет сохранить растительность и экосистему на строительной площадке.

https://youtube.com/watch?v=e9Rxag1NpcQ

Недостатки винтовых свай

У винтового свайного фундамента есть как положительные, так и отрицательные стороны, которые стоит учитывать:

1. Это основание не подходит для кирпичных или блочных строений; лучше использовать его для деревянных или сборных конструкций. Даже при усилении прочности оно уступает бетону.
2. Возникают сложности с созданием подвалов — их необходимо строить отдельно.

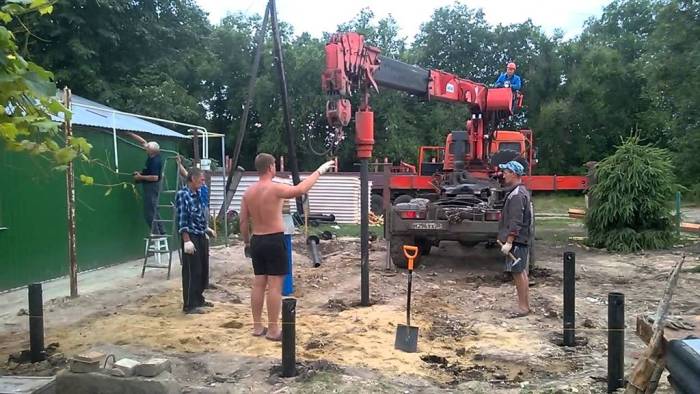

3. Установка свай может быть затруднена вблизи соседних объектов, так как для их вкручивания требуются рычаги.
4. Сваи фундамента подвержены коррозии. Поэтому не стоит экономить на качественном антикоррозийном покрытии, а сваи следует приобретать только у надежных производителей. Также важно обратить внимание на качество металла.
5. Существуют грунты, где установка свай будет крайне сложной. Например, если твердый грунт находится на значительной глубине, придется наращивать сваи, что потребует дополнительных расходов.
6. Ограниченный срок службы. В условиях влажных грунтов с кислотностью, отличной от нейтральной, металлические сваи могут прослужить не более 60 лет.
7. Для устройства такого фундамента необходимо тщательно изучить грунт и провести специализированные расчеты. Проект должен быть индивидуальным.

Тем не менее, недостатки этого фундамента могут оказаться незначительными по сравнению с его преимуществами, если речь идет о строительстве:

• временного жилья из легких материалов для проживания во время капитального строительства, например, особняка;
• деревянной бани, где удаленность пола от земли создает комфортный пар;
• хозяйственных построек, беседок, сараев, навесов, веранд и заборов;
• распашных ворот.

Основные виды свай

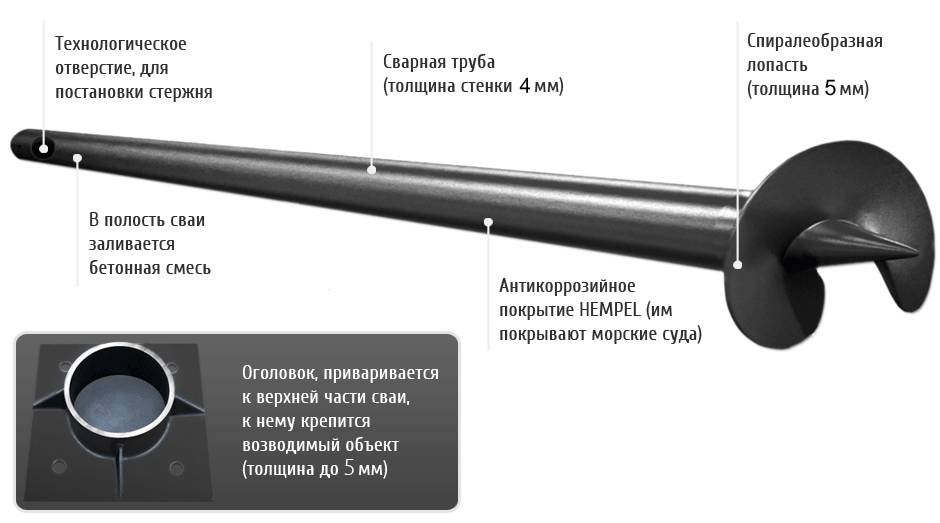

Винтовая свая — это металлическая труба, обработанная антикоррозийным составом, с приваренной лопастью или без неё. Она устанавливается в грунт, как саморез. Существуют различные виды свай:

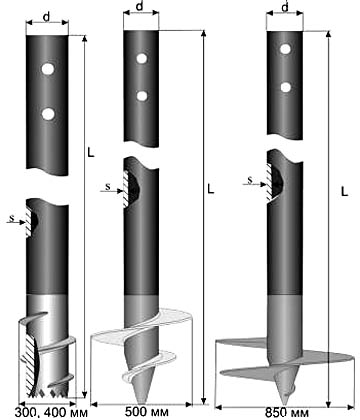

1. С различным диаметром. Чем больше диаметр трубы, тем большую нагрузку она может выдержать. Однако сваи диаметром свыше 108 мм сложно установить вручную.
2. С различными размерами винтовых ребер. Сваи с широкой пятой предназначены для грунтов с низкой несущей способностью, а с имитацией резьбы — для твердых замороженных грунтов, которые лучше не беспокоить.
3. С лопастями разного диаметра. Для влажных и рыхлых грунтов лопасти должны быть большими, чем для сухих и плотных.

На рынке также доступны специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, изготовленные из химически устойчивых материалов, с дополнительными лопастями и наваренными оголовками.

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

• По всей длине конструкции, а также в угловых и стыковых зонах внутренних стен ввинчиваются сваи с интервалом от одного до трёх метров.
• Верхние части всех свай выравниваются по уровню и соединяются балками (из дерева или металла), формируя жёсткую конструкцию, известную как ростверк.

Существует несколько способов размещения свай:

1. Одиночное — каждая свая располагается под отдельной опорой.
2. Ленточное — сваи размещены по периметру конструкции.
3. Полосами — сваи располагаются в два и более рядов.
4. Куст — сваи устанавливаются группами в местах с высокой нагрузкой или под несущими колоннами.
5. Поле — сваи вкручиваются в шахматном порядке или рядами.

Перед началом установки важно оценить объём работ. На лёгком грунте винтовые сваи длиной до 5 метров можно установить вручную. Для этого потребуется три помощника: двое будут заниматься физической работой, а третий — контролировать точность установки.

Пошаговое руководство по установке фундамента из винтовых свай

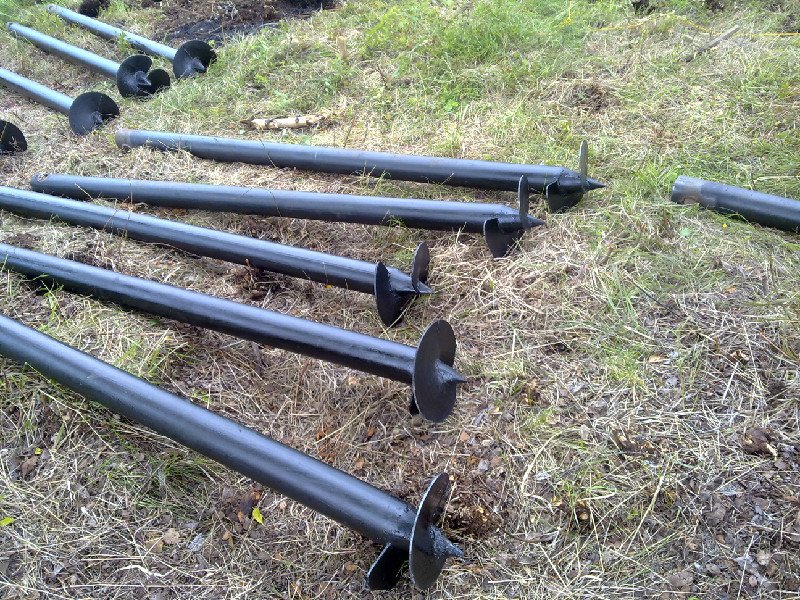

1. Сначала необходимо рассчитать материалы для строительства. Например, для одноэтажной бани размером 6 на 6 метров с запасом потребуется 14 стандартных свай (длиной 2,5 м и диаметром 10,8 см), которые устанавливаются с интервалом 2–3 метра.

2. Затем с помощью колышков разметьте свайное поле. Установите угловые колышки, после чего натяните бечёвку, по которой разместите остальные колышки.

3. С помощью ручного бура создайте скважины для свай. Длина штанги бура должна быть не менее 5 метров, а диаметр — до 30 см. Глубина и диаметр скважины зависят от характеристик грунта. В некоторых случаях можно ограничиться приямками глубиной 20 см.

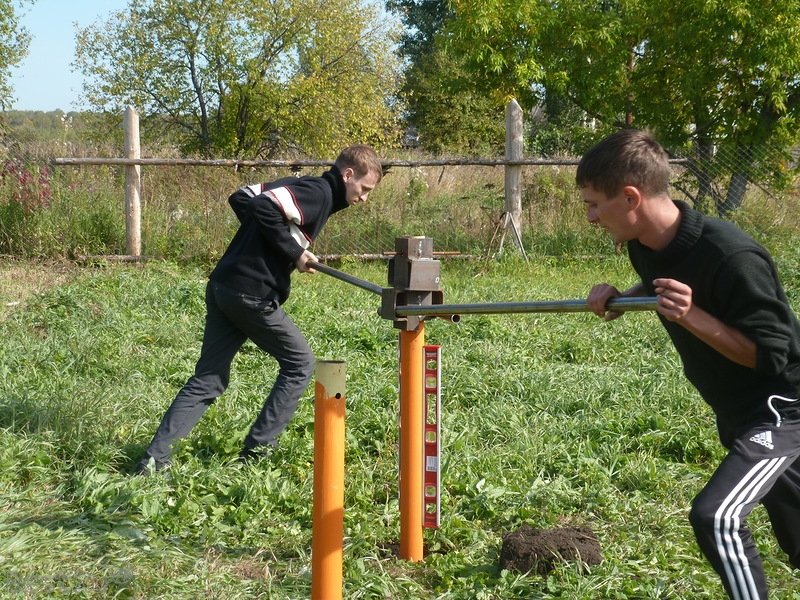

4. В специальные отверстия в верхней части сваи вставьте лом или арматуру, на концы которых наденьте обрезки труб длиной 5–6 см. Запрещается обхватывать основание хомутом или прикреплять к нему ворот сбоку, так как это может привести к перекосу сваи. Заглубление сваи осуществляется путём вращения лома вокруг её оси. Обычно работают двое, а третий контролирует вертикальность сваи с помощью уровня или отвеса. Отклонение более 1–2% недопустимо, иначе свая может деформироваться.

5. Вкручивание должно происходить ниже уровня промерзания грунта, поэтому важно заранее выяснить эти параметры для вашего региона. Как только свая пройдет этот уровень, она достигнет твёрдого грунта, и процесс вкручивания станет сложнее. Если труба столкнётся с камнями, её нужно будет выкрутить и установить заново под небольшим углом, пытаясь сместить камень лопастями. После этого снова проверьте вертикальность сваи.

6. После завершения вкручивания всех свай их верхние части обрезаются, чтобы образовать горизонтальную плоскость. Подрезка осуществляется с помощью болгарки.

7. Далее внутренние полости свай заполняются бетоном. Оставлять их пустыми нельзя, так как это может привести к коррозии и сокращению срока службы. Трубы заполняются бетонным раствором в объёме 1,5 ведра на каждую.

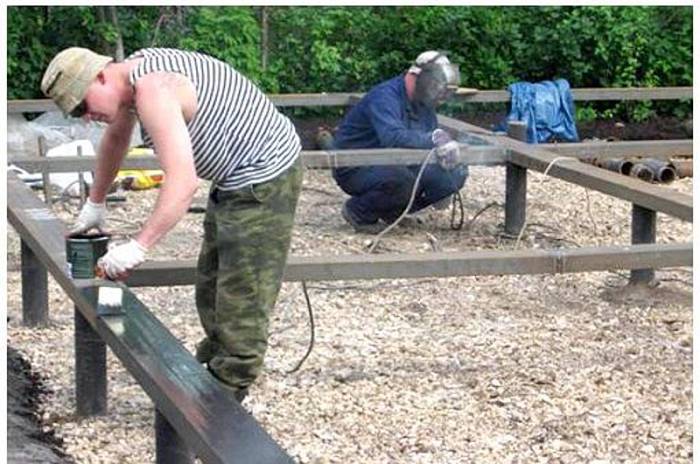

8. После заполнения свай выполняется обвязка фундамента. Для лёгких конструкций ростверк из металла не обязателен. Достаточно установить металлические оголовки, к которым с помощью шурупов прикрепляется деревянный брус. Стыки обрабатываются битумом.

9. Теперь свайно-винтовой фундамент готов, и можно приступать к возведению каркаса здания.

Видео: как закрутить винтовые сваи одному

Как крутить винтовые сваи одному.

Отзывы о винтовом фундаменте

Я построил дом на винтовых сваях и с уверенностью рекомендую этот вариант другим. Прошло два года, брус уселся, но я проверял сваи с помощью лазерного уровня — они не сместились ни на миллиметр.

ofrost

Моя дача уже 7 лет стоит на фундаменте из винтовых свай. Я устанавливал сваи самостоятельно. За все это время дом не проявил никаких признаков движения. Настоятельно советую использовать винтовые сваи, но не стоит экономить. Лучше вложить немного больше, чем потом сталкиваться с проблемами.

кАминь

У меня дом на винтовых сваях. Под площадью 54 квадратных метра установлено 10 свай. Дому два года, он построен из сендвич-панелей. Сваи длиной 2,5 метра, 0,5 метра выступает над землёй. Мы довольны результатом и планируем строить второй этаж.

simonshik

Создание свайно-винтового фундамента не так просто, как может показаться. Он подходит не для всех типов строений. Однако для тех, кто уверен в своих силах, этот вариант может стать отличным решением и позволит сэкономить средства.

Расчёт нагрузки на свайный фундамент

Перед тем как приступить к строительству свайно-винтового фундамента, необходимо провести тщательный расчёт нагрузки, которую он должен будет выдерживать. Этот этап является критически важным, так как от правильности расчётов зависит долговечность и устойчивость всего строения.

Первым шагом в расчёте нагрузки является определение общего веса здания. Для этого необходимо учесть не только вес строительных материалов, но и дополнительные нагрузки, такие как мебель, оборудование и люди. Обычно для расчёта принимается средняя нагрузка на квадратный метр, которая может варьироваться в зависимости от типа здания. Например, для жилых домов эта величина составляет около 300-400 кг/м², а для коммерческих объектов может достигать 600-800 кг/м².

Далее следует учесть динамические нагрузки, которые могут возникать в процессе эксплуатации здания. К таким нагрузкам относятся ветер, снег, а также возможные сейсмические воздействия. Для расчёта ветровой нагрузки необходимо учитывать высоту здания, его форму и местоположение. Снеговая нагрузка зависит от климатических условий региона, в котором строится здание. Сейсмическая нагрузка рассчитывается в зависимости от сейсмической активности местности.

После определения всех статических и динамических нагрузок, необходимо рассчитать количество и глубину свай, которые будут использоваться в фундаменте. Для этого можно воспользоваться специальными таблицами и формулами, которые учитывают тип грунта, уровень грунтовых вод и другие факторы. Важно помнить, что сваи должны быть установлены на достаточной глубине, чтобы обеспечить их устойчивость и предотвратить выдавливание из-за подвижек грунта.

Также стоит обратить внимание на расстояние между сваями. Оно должно быть рассчитано таким образом, чтобы равномерно распределить нагрузку по всему фундаменту. Обычно расстояние между сваями составляет от 2 до 3 метров, но может варьироваться в зависимости от конкретных условий и характеристик грунта.

Не забывайте, что правильный расчёт нагрузки на свайный фундамент — это залог успешного строительства. Если у вас нет опыта в проведении таких расчётов, рекомендуется обратиться к специалистам, которые помогут вам избежать ошибок и обеспечат надёжность вашего фундамента.

Выбор подходящих винтовых свай для вашего проекта

При выборе винтовых свай для свайно-винтового фундамента необходимо учитывать несколько ключевых факторов, которые помогут обеспечить надежность и долговечность конструкции. Важно понимать, что не все сваи одинаковы, и их характеристики могут значительно варьироваться в зависимости от условий эксплуатации и особенностей грунта.

1. Типы винтовых свай

Существует несколько типов винтовых свай, которые различаются по форме, размеру и материалу. Наиболее распространенные из них:

• Сваи с одним винтом: подходят для легких конструкций и незначительных нагрузок.
• Сваи с двумя и более винтами: используются для более тяжелых зданий и конструкций, обеспечивая большую устойчивость.
• Сваи с различными диаметрами: выбор диаметра зависит от предполагаемой нагрузки и типа грунта. Чем больше диаметр, тем большую нагрузку может выдержать свая.

2. Материал изготовления

Винтовые сваи могут быть изготовлены из различных материалов, но наиболее распространены стальные сваи, которые обладают высокой прочностью и устойчивостью к коррозии. Важно выбирать сваи с антикоррозийным покрытием, чтобы продлить срок службы фундамента.

3. Глубина закладки

Глубина, на которую будут закладываться сваи, зависит от уровня промерзания грунта и его несущей способности. Важно провести геологическое исследование, чтобы определить, на какую глубину необходимо закладывать сваи для достижения стабильности фундамента.

4. Нагрузочные характеристики

Перед покупкой свай необходимо рассчитать предполагаемую нагрузку на фундамент. Это включает в себя вес здания, а также дополнительные нагрузки, такие как снег, ветер и возможные динамические нагрузки. Выбор свай должен основываться на этих расчетах, чтобы избежать перегрузки и деформации фундамента.

5. Условия эксплуатации

Условия эксплуатации также играют важную роль в выборе винтовых свай. Если ваш участок расположен в зоне с высоким уровнем грунтовых вод или подвержен затоплениям, необходимо выбирать сваи, которые могут выдерживать такие условия. В таких случаях рекомендуется использовать сваи с дополнительной защитой от коррозии.

6. Производитель и качество

Не стоит экономить на качестве свай. Выбирайте продукцию проверенных производителей, которые предоставляют гарантии на свою продукцию. Обратите внимание на отзывы других строителей и рекомендации специалистов.

В заключение, выбор подходящих винтовых свай для вашего проекта требует внимательного подхода и учета множества факторов. Правильный выбор обеспечит надежность и долговечность вашего свайно-винтового фундамента, что в свою очередь, гарантирует безопасность и комфорт вашего будущего дома.

Уход и обслуживание свайно-винтового фундамента

Свайно-винтовой фундамент, несмотря на свою прочность и долговечность, требует регулярного ухода и обслуживания для обеспечения его надежности и долговечности. Правильное обслуживание поможет предотвратить возможные проблемы и продлить срок службы фундамента. Рассмотрим основные аспекты ухода за свайно-винтовым фундаментом.

Регулярный осмотр

Первым шагом в уходе за свайно-винтовым фундаментом является регулярный осмотр. Рекомендуется проводить визуальную проверку фундамента не реже одного раза в год. Обратите внимание на:

• Состояние винтовых свай: проверьте, нет ли коррозии, трещин или других повреждений.
• Уровень грунта вокруг свай: убедитесь, что нет оседания или выемок, которые могут повлиять на устойчивость фундамента.
• Состояние дренажной системы: проверьте, чтобы вода не скапливалась вокруг свай, так как это может привести к их коррозии.

Устранение проблем

Если во время осмотра были обнаружены какие-либо проблемы, их следует устранить как можно скорее. Например:

• Если вы заметили коррозию на сваях, необходимо обработать их антикоррозийными средствами.
• При наличии трещин или повреждений, рекомендуется обратиться к специалистам для оценки состояния фундамента и возможного ремонта.
• Если уровень грунта вокруг свай изменился, возможно, потребуется провести работы по его выравниванию и укреплению.

Поддержание дренажа

Правильный дренаж является ключевым фактором в уходе за свайно-винтовым фундаментом. Убедитесь, что дренажная система функционирует должным образом и не допускает накопления воды вокруг свай. Если необходимо, установите дополнительные дренажные трубы или канавы для отвода воды.

Защита от внешних факторов

Свайно-винтовой фундамент может подвергаться воздействию различных внешних факторов, таких как перепады температуры, осадки и механические повреждения. Для защиты фундамента рекомендуется:

• Обработать сваи специальными защитными составами, которые предотвратят коррозию и повреждения.
• Укладывать вокруг фундамента защитные материалы, такие как геотекстиль, чтобы предотвратить вымывание грунта.
• Следить за состоянием растительности вокруг фундамента, чтобы избежать корней деревьев, которые могут повредить сваи.

Заключение

Уход и обслуживание свайно-винтового фундамента — это важные этапы, которые помогут сохранить его прочность и долговечность на протяжении многих лет. Регулярные осмотры, устранение проблем, поддержание дренажа и защита от внешних факторов — все это способствует надежной эксплуатации фундамента. Следуя этим рекомендациям, вы сможете обеспечить надежность своего свайно-винтового фундамента и избежать серьезных проблем в будущем.
