Наружная проводка – это важный элемент электроснабжения, который обеспечивает доступ к электричеству на даче, в саду или на загородном участке. Однако, несмотря на свою кажущуюся простоту, установка наружной проводки требует соблюдения определенных правил безопасности и аккуратности, чтобы избежать возможных аварий и повреждений. В этой статье мы подробно рассмотрим, как правильно организовать наружную проводку, какие материалы и инструменты понадобятся, а также представим видеоинструкцию, которая поможет вам на каждом этапе работы.

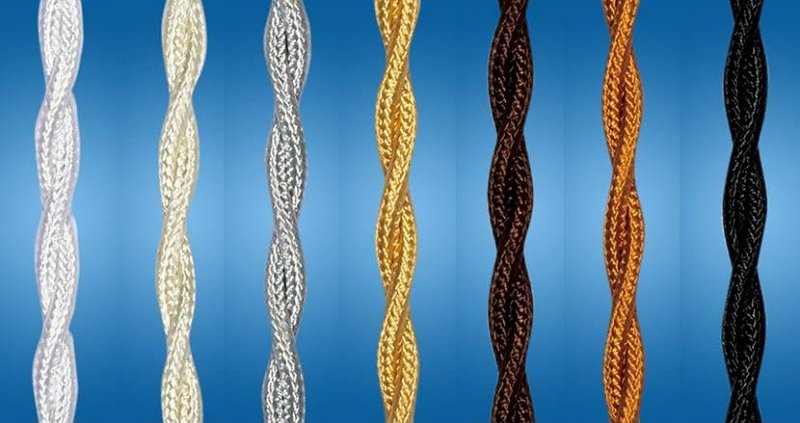

Где должен проходить кабель для наружной проводки?

Внешняя электропроводка включает кабели, расположенные на фасаде здания и соединяющие его с соседними сооружениями. Поддержка проводов осуществляется с помощью опор. Расстояние между опорами, называемое пролетом, не должно превышать 25 метров. Если количество пролетов превышает четыре, проводка классифицируется как линия электропередач. К внешней проводке также относится электроснабжение хозяйственных построек и организация уличного освещения на одном земельном участке. Подземная электрическая сеть также считается частью наружной проводки.

Монтаж открытой электропроводки может выполняться как по воздуху, так и по стенам. В первом случае необходимо соблюдать нормы расстояния кабеля от строительных элементов (если не предусмотрена тщательная изоляция). При вертикальной прокладке минимальное расстояние до окон должно составлять 0,75 метра, а если проводка проходит рядом с балконом — не ближе 1 метра. При горизонтальной прокладке рекомендуется размещать кабель на расстоянии не менее полуметра от окна, 1 метра от балкона и 2,5 метра от крыльца. Вся сеть должна находиться на высоте 2,75 метра. В подземной части электричество должно прокладываться в колодцах или трубах на глубине не менее 0,6 метра от поверхности.

При креплении проводки на стенах необходимо учитывать следующие правила:

• Прокладывать сеть по крыше запрещено, даже при наличии надежной защиты;
• Точки крепления должны располагаться на расстоянии не более одного метра друг от друга;
• При разветвлении или соединении такие места должны быть заключены в герметичные коробки;
• Если провод переходит по воздуху на соседнее здание, его следует крепить на удерживающем тросе на высоте не ниже 2,75 метра от земли;
• Кабель обязательно должен быть изолирован, для чего используются трубки из пластика или металла, которые должны быть негорючими и прочными;
• Избегайте повреждения провода и скруток; если это необходимо, тщательно изолируйте места соединений или используйте клеммы и зажимы;
• Не допускайте резких изгибов кабеля.

Открытая электропроводка подвержена воздействию климатических условий, поэтому изоляция должна быть надежной. Чаще всего применяются кабели с двойной изоляцией, такие как ВВГ и АВВГ, или с тройной изоляцией — NYM. Кабели с одинарной изоляцией (ППВ, АПВ и другие) запрещено прокладывать без изолирующих трубок. В подземной части используют кабели ПП и ПЭ. Сечение проводов определяется в зависимости от планируемой нагрузки. Ранее для открытой проводки использовался витой провод на изоляторе, который можно было увидеть в деревнях, и сейчас он снова становится популярным.

Линии электропроводки могут также прокладываться скрытым способом. В подземной части это осуществляется в специальных трубах, а на стенах — с помощью штроб. Такой подход более безопасен и позволяет сохранить эстетичный вид здания.

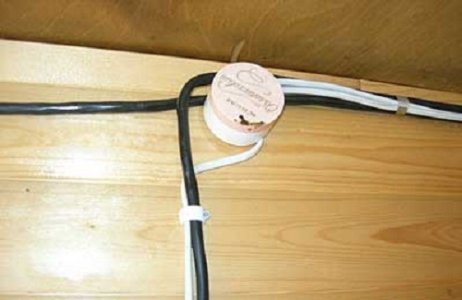

Наружняя проводка в кабель канале в деревянном доме

Наружная проводка – способы прокладки

Тянуть кабель без изоляции опасно, поэтому важно использовать защитные методы. Выбор подходящего способа зависит от условий эксплуатации и эстетических требований. Рассмотрим популярные варианты изоляции проводки, начиная с наиболее распространенного — кабель-канала. Этот метод знаком всем, кто прокладывал кабель внутри помещений. В квартирах кабель-канал является оптимальным вариантом: он выглядит аккуратно, занимает немного места, не мешает в повседневной жизни и может вместить дополнительные сети, такие как телефонная или интернет.

Установка кабель-канала не вызывает трудностей: достаточно закрепить основание, провести провод и закрыть крышкой. Единственное неудобство — необходимость самостоятельно вырезать уголки и рассчитывать нахлест в местах изгибов, так как для этого материала не предусмотрены специальные монтажные элементы. Если вы не уверены в своих навыках, можно выбрать более гибкий материал, например, гофрированные трубы.

Гофрированные трубы не требуют особых навыков для установки, но выглядят громоздко и не всегда гармонично вписываются в интерьер. Их лучше использовать для прокладки кабеля в хозяйственных постройках. Чтобы сохранить внешний вид здания, можно воспользоваться бордюром с электротехническим желобом внутри. Установив его под крышей, вы добавите стильный элемент в оформление и скроете провода. При выборе этого варианта стоит также позаботиться о покупке дополнительных элементов — заглушек, переходников и уголков (внутренних и внешних).

Если у вас кабель с большим сечением или толстым слоем изоляции, его не поместить в ранее упомянутые конструкции, и придется оставлять его открытым. В этом случае кабель крепят непосредственно к стенам с помощью строительных скоб. Это безопасно, если кабель защищен 2-3 слоями изоляции. Если такой защиты нет, под каждую скобу нужно подкладывать изолирующий материал, чтобы создать зазор от стены. Это поможет защитить обшивку от возгорания в случае повреждения кабеля. Подкладка обычно изготавливается из металла или асбеста, последний из которых считается токсичным и используется все реже. Кусок изолятора должен быть шире провода на 1 см с каждой стороны.

Монтаж наружной проводки .

Интересные факты

Вот несколько интересных фактов о наружной проводке и ее безопасном и аккуратном выполнении:

1. Материалы и защита: Для наружной проводки часто используются специальные кабели с защитой от ультрафиолетового излучения и механических повреждений. Например, кабели с ПВХ-оболочкой или с армированием могут выдерживать экстремальные погодные условия и физические нагрузки, что значительно увеличивает их срок службы.

2. Заземление и безопасность: Правильное заземление наружной проводки является критически важным для предотвращения поражения электрическим током. В некоторых странах существуют строгие нормы и правила, регулирующие глубину закладки проводов и требования к заземляющим устройствам, что помогает избежать несчастных случаев.

3. Эстетика и аккуратность: Для того чтобы наружная проводка выглядела аккуратно, можно использовать специальные кабельные каналы или короба. Они не только защищают провода от внешних воздействий, но и позволяют скрыть их, сохраняя эстетический вид фасада здания. Кроме того, правильное планирование маршрута проводки поможет избежать лишних изгибов и натяжений, что также способствует долговечности системы.

Монтаж открытой электропроводки – узнаем порядок действий

Пришло время разработать пошаговый план установки наружной электропроводки. Некоторые советы могут показаться банальными, но мы систематизируем наши идеи.

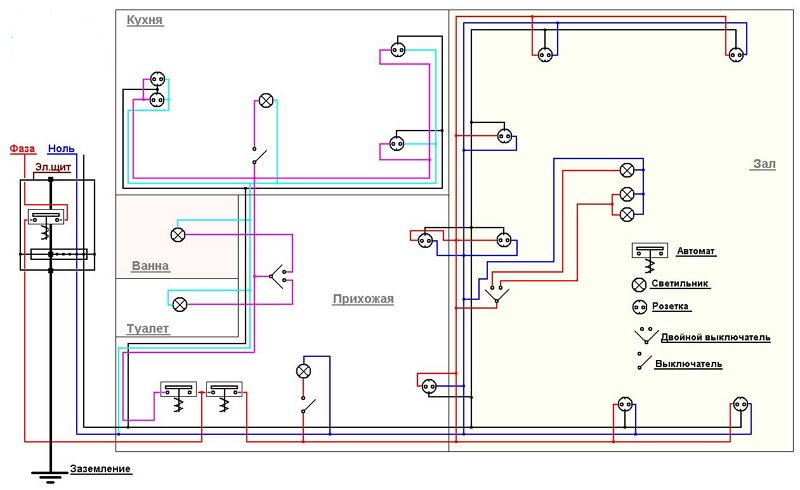

Монтаж открытой электропроводки — пошаговая схема

Шаг 1: Расчеты

Начните с расчета электропроводки. Предполагается, что вы уже выбрали тип провода и решили, будет ли использоваться защитный канал. Возьмите с собой рулетку, карандаш и блокнот и отправляйтесь на участок. Составьте план маршрута и определите длину проводки. Начинайте от распределительной коробки, откуда будет подаваться питание вашему кабелю. Схематически отметьте все объекты, через которые пройдет ваша сеть, и зафиксируйте точные расстояния между ними. Учтите, что при использовании кабель-канала или другого защитного устройства нужно добавлять запас на изгибы и обходные пути вокруг различных элементов здания.

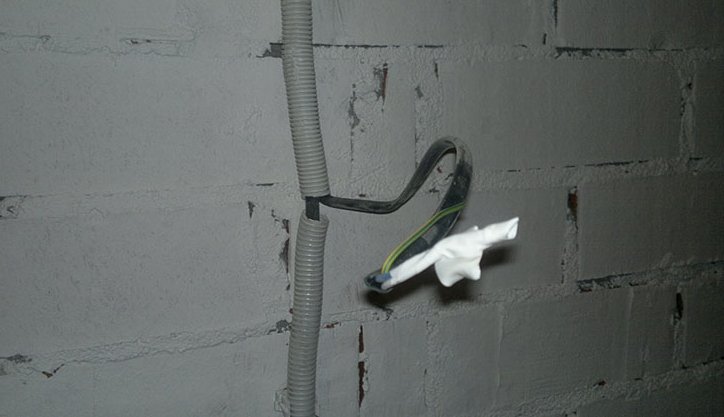

Шаг 2: Крепление изолирующего кожуха

Монтаж начинается с установки гофрированной трубы или кабель-канала. Начинаем от счетчика или распределительной коробки. Удобнее всего прикладывать защитное устройство к стене и сверлить отверстие. Не забывайте, что максимальное расстояние между точками крепления не должно превышать 1 м. После сверления отверстия можно сразу фиксировать конструкцию дюбель-гвоздями, так как этот крепеж наиболее надежен. Продолжаем по всему маршруту прокладки сети.

Шаг 3: Проводка

Теперь перейдем к кабелю. Сначала отключите электричество в распределительном щитке. Затем соедините конец кабеля с источником, изолируйте это соединение и прокладывайте сеть через защитный канал. После этого закройте кабель-канал крышкой — работа завершена. Если вы используете трубу, провод следует тянуть одновременно с ее установкой, так как при длинной трассе будет сложно провести его от начала до конца. Если защитные элементы не применяются, и кабель фиксируется с помощью скоб непосредственно к стене, то крепление и прокладка сети выполняются одновременно.

Наружная электропроводка в доме из бруса

Выбор материалов для наружной проводки

При организации наружной проводки важно правильно выбрать материалы, которые обеспечат безопасность, долговечность и эстетичный внешний вид. Основные компоненты, которые необходимо учитывать при выборе, включают кабели, изоляцию, защитные трубы и крепежные элементы.

Кабели для наружной проводки должны быть специально предназначены для эксплуатации на открытом воздухе. Они должны обладать высокой степенью защиты от влаги, ультрафиолетового излучения и механических повреждений. Наиболее распространенными являются кабели с маркировкой NYM или VVGng, которые имеют многослойную изоляцию и могут использоваться в условиях повышенной влажности.

Изоляция кабелей также играет ключевую роль. Она должна быть выполнена из материалов, устойчивых к воздействию внешней среды. Например, ПВХ и резина являются хорошими вариантами, так как они обеспечивают надежную защиту от влаги и механических повреждений. Важно также учитывать температурный диапазон, в котором будет эксплуатироваться проводка, чтобы избежать ее повреждения в условиях сильных морозов или жары.

Защитные трубы необходимы для дополнительной защиты проводки от внешних факторов. Они могут быть выполнены из различных материалов, таких как ПВХ, металл или гибкий шланг. Металлические трубы обеспечивают максимальную защиту от механических повреждений, но могут быть подвержены коррозии, поэтому их следует использовать в условиях, где это возможно. ПВХ трубы легче и проще в установке, но менее устойчивы к механическим воздействиям.

Крепежные элементы также важны для надежной установки наружной проводки. Они должны быть выполнены из коррозионно-стойких материалов, таких как нержавеющая сталь или специальные пластиковые крепления. При установке проводки необходимо учитывать расстояние между креплениями, чтобы избежать провисания кабелей и обеспечить их надежную фиксацию.

Кроме того, стоит обратить внимание на дополнительные элементы, такие как соединительные коробки и разъемы. Они должны быть герметичными и защищенными от влаги, чтобы предотвратить короткие замыкания и другие электрические неисправности. Использование качественных материалов на всех этапах установки наружной проводки обеспечит ее безопасность и долговечность.

В заключение, выбор материалов для наружной проводки – это важный этап, который требует внимательного подхода. Правильные кабели, надежная изоляция, защитные трубы и крепежные элементы помогут создать безопасную и долговечную электрическую сеть, которая будет служить долго и эффективно.

Проверка и тестирование наружной проводки

Проверка и тестирование наружной проводки являются важными этапами, которые обеспечивают безопасность и надежность электрической системы. Перед тем как приступить к установке или ремонту наружной проводки, необходимо провести тщательную проверку всех компонентов и систем, чтобы избежать потенциальных проблем в будущем.

Первым шагом в проверке наружной проводки является визуальный осмотр. Необходимо убедиться, что все провода и кабели находятся в хорошем состоянии, без видимых повреждений, таких как трещины, изломы или коррозия. Особое внимание следует уделить местам соединений, где могут возникать ослабления или коррозия, что может привести к короткому замыканию или другим электрическим неисправностям.

Далее следует проверить изоляцию проводов. Изоляция должна быть целой и неповрежденной, так как она защищает от коротких замыканий и электрических ударов. Для этого можно использовать мультиметр, который поможет определить целостность изоляции. Если изоляция повреждена, необходимо заменить провод или кабель.

После визуального осмотра и проверки изоляции следует провести тестирование на наличие напряжения. Это можно сделать с помощью тестера напряжения или мультиметра. Важно убедиться, что в проводах нет напряжения перед началом любых работ. Если напряжение присутствует, необходимо отключить электричество на распределительном щите и убедиться, что все источники питания отключены.

Также стоит проверить заземление наружной проводки. Заземляющая система должна быть правильно установлена и функционировать. Для этого можно использовать тестер заземления, который поможет определить сопротивление заземления. Если сопротивление слишком высоко, это может указывать на проблемы с заземлением, которые необходимо устранить.

Не менее важным аспектом является проверка защиты от влаги и механических повреждений. Все соединения и разъемы должны быть защищены от воздействия атмосферных условий, таких как дождь, снег или солнечное излучение. Использование герметичных коробок и защитных трубок поможет предотвратить попадание влаги и повреждение проводки.

После завершения всех проверок и тестирований рекомендуется составить отчет о состоянии наружной проводки. В этом отчете следует указать все выявленные недостатки и проведенные работы, а также рекомендации по дальнейшему обслуживанию и эксплуатации системы. Это поможет в будущем избежать неожиданных проблем и обеспечит безопасность эксплуатации наружной проводки.

Таким образом, регулярная проверка и тестирование наружной проводки являются необходимыми мерами для обеспечения ее надежности и безопасности. Следуя указанным рекомендациям, можно значительно снизить риск возникновения аварийных ситуаций и продлить срок службы электрической системы.

Устранение возможных проблем и неисправностей

Проверка состояния проводки

Перед началом любых работ по наружной проводке необходимо провести тщательную проверку состояния существующих проводов и оборудования. Осмотрите изоляцию на наличие трещин, повреждений или коррозии. Обратите внимание на места соединений, так как именно там чаще всего возникают проблемы. Если вы обнаружили какие-либо дефекты, их следует устранить до начала установки новой проводки.

Выбор качественных материалов

Для наружной проводки важно использовать только качественные и сертифицированные материалы. Это касается как самих проводов, так и изоляционных материалов, а также крепежных элементов. Выбирайте провода с защитной оболочкой, устойчивой к воздействию ультрафиолета и влаги. Это поможет предотвратить преждевременное старение и повреждение проводки.

Правильная установка и крепление проводов

При установке наружной проводки необходимо соблюдать определенные правила. Провода должны быть проложены на высоте, чтобы избежать случайного повреждения. Используйте специальные крепежи, которые обеспечат надежное и аккуратное крепление проводов. Не забывайте оставлять запас на изгибы и повороты, чтобы избежать натяжения и повреждений.

Защита от внешних факторов

Наружная проводка подвержена воздействию различных внешних факторов, таких как дождь, снег, ветер и солнечное излучение. Для защиты проводов используйте специальные защитные трубы или короба. Они не только защитят проводку от механических повреждений, но и предотвратят попадание влаги. Также стоит рассмотреть возможность установки защитных экранов или крышек для предотвращения попадания мусора и влаги.

Регулярное обслуживание и проверка

После установки наружной проводки важно регулярно проводить ее обслуживание. Периодически проверяйте состояние проводов, соединений и защитных элементов. Если вы заметили какие-либо изменения, такие как изменение цвета изоляции или появление трещин, немедленно примите меры для устранения проблемы. Регулярное обслуживание поможет избежать серьезных неисправностей и продлить срок службы проводки.

Обращение к специалистам

Если вы не уверены в своих силах или не имеете достаточного опыта в установке наружной проводки, лучше обратиться к профессионалам. Квалифицированные электрики смогут не только правильно установить проводку, но и провести необходимые проверки и тесты, чтобы гарантировать безопасность и надежность системы.
