Индукционные плавильные печи представляют собой высокоэффективное оборудование для плавки различных металлов, включая сталь, бронзу, медь и алюминий. В данной статье мы рассмотрим основные схемы и принципы работы индукционных печей, включая тигельный, вакуумный и канальный способы действия. Вы узнаете, как самостоятельно изготовить индукционную плавильную печь, а также изучите свойства различных видов металлов и их поведение при плавке. Эта информация будет полезна как для профессионалов в области металлургии, так и для любителей, стремящихся освоить технологии плавки металлов своими руками.

Конструкция и принцип действия

По своим техническим характеристикам данное устройство является элементом системы, используемой в металлургической отрасли. Работа индукционной печи основана на использовании переменного тока, а мощность установки определяется её назначением, которое включает:

1. индуктор;
2. каркас;
3. плавильную камеру;
4. вакуумную систему;
5. механизмы для перемещения нагреваемых объектов и другие устройства.

Современный рынок предлагает широкий ассортимент моделей, работающих по принципу генерации вихревых токов. Особенности работы и конструкции промышленных индукционных печей позволяют выполнять множество специализированных задач, таких как плавка цветных металлов, термическая обработка металлических изделий, спекание синтетических материалов и очистка драгоценных и полудрагоценных камней. В быту такие устройства применяются для дезинфекции предметов и обогрева помещений.

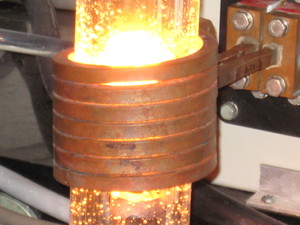

Функция индукционной печи заключается в нагреве объектов, помещенных в камеру, за счет вихревых токов, создаваемых индуктором. Индуктор представляет собой катушку индуктивности, выполненную в форме спирали, восьмерки или трилистника с обмоткой из провода большого сечения. Индуктор, работающий на переменном токе, генерирует импульсное магнитное поле, мощность которого варьируется в зависимости от частоты тока. Объект, находящийся в магнитном поле, нагревается до температуры кипения (для жидкостей) или плавления (для металлов).

Устройства, использующие магнитное поле, бывают двух типов: с магнитным проводником и без него. Первый тип включает индуктор, заключенный в металлический корпус, что обеспечивает быстрое повышение температуры внутри обрабатываемого материала. В печах второго типа магнитотрон располагается снаружи установки.

Индукционная печь ИПП-35/40М

Особенности индукционных приборов

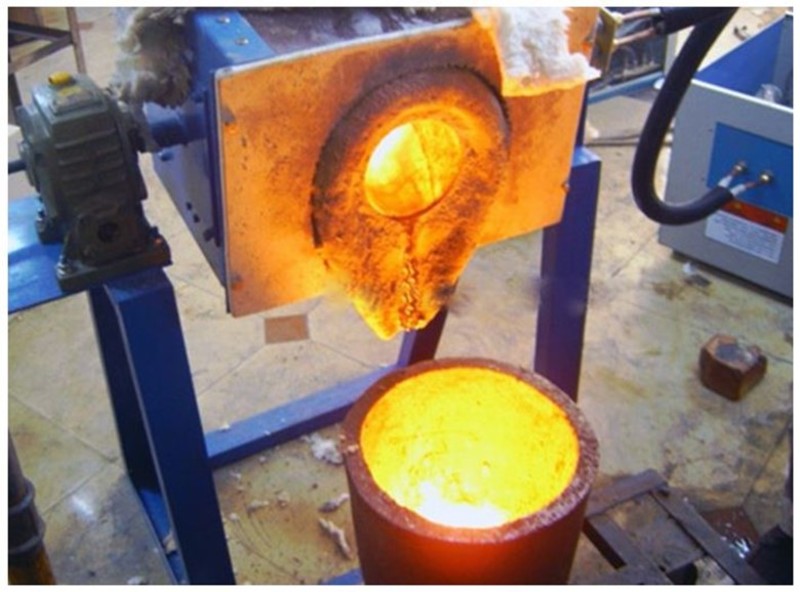

Промышленные и бытовые устройства выпускаются в различных вариантах, каждый из которых имеет уникальные характеристики. Одним из типов оборудования для термической обработки материалов являются индукционные тигельные печи, главными элементами которых являются индукторы и генераторы.

Наиболее распространенной формой данного устройства является цилиндр, изготовленный из огнеупорного материала. В конструкции отсутствует сердечник, а индуктор тигельных индукционных печей состоит из 8−10 витков медной трубки, в которой располагается тигель. Установка работает от переменного тока. Для безопасной эксплуатации индукционные печи оснащены системой звукового и светового оповещения, термометрами, датчиками давления и электронной панелью управления.

Плавильная индукционная печь ёмкостью 250 кг для плавки лома — Часть 6

Интересные факты

Вот несколько интересных фактов о плавильных индукционных печах для металла:

1. Принцип работы: Плавильные индукционные печи используют принцип электромагнитной индукции для нагрева металла. Когда переменный ток проходит через индукционную катушку, он создает магнитное поле, которое индуцирует токи в металлическом заряде. Эти токи, в свою очередь, вызывают нагрев металла за счет его сопротивления.

2. Энергоэффективность: Индукционные печи считаются более энергоэффективными по сравнению с традиционными печами, такими как доменные или электродуговые. Они могут достигать КПД до 90%, что позволяет значительно сократить затраты на электроэнергию и уменьшить выбросы углекислого газа.

3. Разнообразие применения: Плавильные индукционные печи широко используются в различных отраслях, включая производство стали, алюминия, меди и других металлов. Они позволяют плавить как небольшие партии металла, так и большие объемы, что делает их универсальными для различных производственных нужд.

Достоинства тигельной установки

К числу преимуществ тигельной индукционной печи относятся: выделение тепла непосредственно при загрузке сырья, равномерное распределение температуры в сплаве во время нагрева компонентов и возможность проведения процессов окисления и восстановления без регулировки давления. Производительность устройства определяется удельной мощностью установки, что не зависит от частоты электромагнитного импульса.

При нагреве материала требуется минимальное количество энергии, а прерывание процесса плавления металла не влияет на качество конечного продукта. Оборудование отличается простотой управления и эксплуатации, а температура в камере равномерно распределяется по всему объему. Главным преимуществом данной установки является её экологическая безопасность как для работников, так и для окружающей среды, поскольку электромагнитные волны не выходят за пределы корпуса устройства.

Недостатки тигельной ИП

К негативным аспектам устройства относятся низкая температура шлака, применяемого для обработки зеркала расплава, и недостаточная прочность футеровки при колебаниях температур.

Несмотря на эти недостатки, тигельные печи активно используются как в домашних условиях, так и в различных отраслях производства и промышленности.

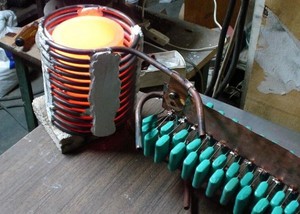

Самодельная индукционная печь

Для мастера, который умеет читать проектную документацию и собирать индукционные плавильные печи, в интернете доступны необходимые схемы. Этот прибор может быть полезным помощником, но также и потенциально опасным, если при сборке допущены ошибки в выборе комплектующих или расходных материалов. Ключевым условием для создания эффективного устройства является знание основных физических свойств индукционного оборудования и меди, используемой для трубки.

Мастеру понадобятся навыки в конструировании и монтаже электрических приборов. Безопасность самодельного устройства зависит от ряда факторов:

1. объема оборудования;
2. рабочей частоты импульсов;
3. мощности генератора;
4. вихревых потерь;
5. гистерезисных потерь;
6. уровня тепловой отдачи;
7. метода футеровки.

Для стабильной работы плавильного агрегата важна качественная футеровка индукционной печи. Она защищает устройство от повреждений, вызванных химическими, термическими, механическими или физическими воздействиями. При выборе материалов для футеровки следует учитывать их огнеупорные свойства и метод нанесения облицовки.

Защитный слой играет важную роль в обеспечении качества плавильного процесса и химической чистоты конечного продукта. Плавка стали в индукционных печах должна проходить в безопасных условиях для обслуживающего персонала, обеспечивать экономическую эффективность, минимальное потребление электроэнергии, использование доступных рабочих материалов и минимизацию отходов в процессе производства.

Индукционная плавильная печь ёмкостью 1 тонна. — Часть 2

Индукционная печь. Химия – просто

Вакуумная плавильная установка

Для плавки и литья идеально подходит индукционный вакуумный аппарат, который включает камеру, индукционную печь и литейную форму. К основным преимуществам этого устройства относятся возможность производства высококачественной продукции с минимальными затратами. Работа вакуумной печи основана на усовершенствованной технологии плавления металлов, что обеспечивает улучшенную дегазацию, дозагрузку, регулировку температуры, изменение химического состава и раскисление материала в процессе.

Технологический процесс позволяет получать сплавы с высокой степенью чистоты, сокращая время нагрева и плавления, а также используя различные виды сырья. Вакуумные устройства могут работать от переменного тока, а конечным продуктом является сплав с низким содержанием водорода и азота. Чистота материала достигается благодаря откачке воздуха из плавильной камеры и удалению летучих компонентов, содержащихся в шихте.

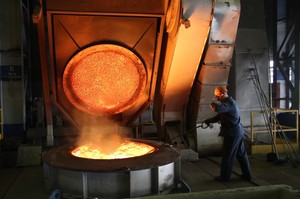

Канальное плавильное устройство

Канальный тип индукционной печи для плавки стали включает электромагнитный сердечник. Основной принцип работы устройства — перемещение переменного магнитного потока через магнитопровод. В кольце, заполненном жидким металлом, возникает электрический ток, который нагревает шихту до необходимой температуры. Эта технология применяется в литейном производстве, миксерах и на пищевых раздаточных столах. Для повышения магнитного потока используется замкнутый магнитный проводник из трансформаторной стали.

Канальные печи получили свое название благодаря двум отверстиям с каналом, образующим замкнутый контур. Из-за особенностей конструкции прибор не может функционировать без этого контура, который обеспечивает постоянное движение жидкого алюминия. При несоблюдении рекомендаций производителя оборудование может автоматически отключиться, что приведет к остановке плавки.

Индукционные плавильные агрегаты могут быть вертикальными или горизонтальными, с барабанной или цилиндрической формой камеры, в зависимости от расположения каналов. Барабанная печь для плавки чугуна изготовлена из листовой стали. Поворотный механизм оснащен приводными роликами, электродвигателем с двумя скоростями и цепной передачей.

Жидкая бронза подается через сифон на торцевой стенке, а добавки и шлаки загружаются и удаляются через специальные отверстия. Готовая продукция выводится через V-образный сливной канал, выполненный в футеровке, расплавляющейся в процессе работы. Охлаждение обмотки и сердечника осуществляется с помощью воздушного потока, а температура корпуса регулируется водой.

Индукционная плавильная печь

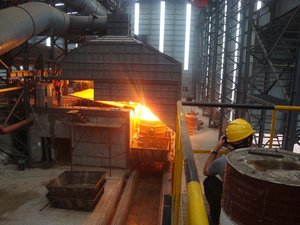

Применение индукционных печей в промышленности

Индукционные печи находят широкое применение в различных отраслях промышленности благодаря своим уникальным свойствам и преимуществам. Они используются для плавки, отливки и термической обработки металлов и сплавов. Основные области применения индукционных печей включают:

• Металлургия: Индукционные печи активно используются для плавки черных и цветных металлов, таких как сталь, алюминий, медь и бронза. Благодаря высокой температуре плавления и точному контролю процесса, они позволяют получать металлы с заданными характеристиками.
• Литейное производство: В литейных цехах индукционные печи применяются для производства отливок различной сложности. Они обеспечивают равномерное распределение температуры и минимизируют образование шлака, что улучшает качество отливок.
• Обработка металлов: Индукционные печи используются для термообработки металлов, включая закалку и отжиг. Процесс индукционного нагрева позволяет быстро и равномерно нагревать детали, что способствует улучшению их механических свойств.
• Производство сплавов: Индукционные печи позволяют эффективно производить различные сплавы, включая специальные легированные стали и алюминиевые сплавы. Это достигается благодаря возможности точного контроля температуры и состава расплава.
• Регенерация металлов: В условиях растущей необходимости в переработке и повторном использовании материалов индукционные печи становятся важным инструментом для регенерации металлов. Они позволяют плавить вторичные сырьевые материалы с минимальными потерями.
• Электронная промышленность: В производстве электронных компонентов индукционные печи используются для плавки и обработки редкоземельных металлов, необходимых для создания высококачественных материалов.

Преимущества индукционных печей, такие как высокая эффективность, низкие эксплуатационные расходы и возможность автоматизации процессов, делают их незаменимыми в современных производственных условиях. Кроме того, индукционные печи способствуют снижению негативного воздействия на окружающую среду благодаря более чистым процессам плавки и меньшему количеству выбросов.

Таким образом, индукционные печи играют ключевую роль в металлургической и других отраслях промышленности, обеспечивая высокое качество продукции и эффективность производственных процессов.

Сравнение с другими типами плавильных печей

Плавильные индукционные печи занимают особое место в металлургической отрасли благодаря своим уникальным характеристикам и преимуществам по сравнению с другими типами плавильных печей, такими как газовые, электрические дуговые и коксовые печи. Основное отличие индукционных печей заключается в использовании электромагнитной индукции для нагрева металла, что обеспечивает более высокую эффективность и контроль над процессом плавления.

Одним из ключевых преимуществ индукционных печей является их высокая скорость нагрева. В отличие от газовых печей, где тепло передается через конвекцию и теплопроводность, индукционные печи обеспечивают прямое нагревание металла, что значительно сокращает время плавления. Это позволяет не только ускорить производственный процесс, но и снизить затраты на энергоресурсы.

Кроме того, индукционные печи обеспечивают более равномерное распределение температуры в расплавленном металле. Это особенно важно для получения качественного сплава, так как однородность температуры способствует лучшему смешиванию компонентов. В отличие от электрических дуговых печей, где температура может варьироваться в зависимости от положения электрода, индукционные печи позволяют поддерживать стабильные условия плавления.

Сравнивая индукционные печи с коксовыми, можно отметить, что последние требуют значительных затрат на топливо и имеют более высокий уровень выбросов вредных веществ в атмосферу. Индукционные печи, в свою очередь, могут работать на различных источниках энергии, включая возобновляемые, что делает их более экологически чистым вариантом.

Однако, несмотря на множество преимуществ, индукционные печи имеют и свои недостатки. Например, они могут быть менее эффективными при плавлении больших объемов металла, так как их мощность ограничена размерами индукционного катушки. В таких случаях более целесообразно использовать дуговые или коксовые печи, которые способны обрабатывать большие партии материала.

Также стоит отметить, что индукционные печи требуют более высокой начальной инвестиции по сравнению с традиционными печами. Это может стать препятствием для небольших предприятий, которые не могут позволить себе значительные капитальные вложения. Тем не менее, с учетом экономии на энергозатратах и повышенной производительности, индукционные печи могут быстро окупить свои затраты.

В заключение, выбор типа плавильной печи зависит от конкретных производственных задач, объема выпускаемой продукции и доступных ресурсов. Индукционные печи представляют собой современное решение для плавления металлов, предлагая высокую эффективность и качество, но их применение должно быть обосновано с учетом всех факторов.

Перспективы развития технологий индукционного плавления

Технологии индукционного плавления металлов продолжают развиваться, что открывает новые горизонты для их применения в различных отраслях промышленности. Одним из ключевых направлений является повышение энергоэффективности процессов плавления. Современные индукционные печи становятся все более экономичными, что позволяет существенно сократить затраты на электроэнергию и снизить углеродный след производства.

Среди перспективных направлений можно выделить внедрение интеллектуальных систем управления, которые используют алгоритмы машинного обучения для оптимизации процессов плавления. Такие системы способны анализировать данные в реальном времени, что позволяет более точно регулировать параметры работы печи, минимизируя потери и повышая качество конечного продукта.

Также стоит отметить развитие материалов для индукционных печей. Новые сплавы и покрытия, устойчивые к высоким температурам и коррозии, позволяют увеличить срок службы оборудования и снизить затраты на его обслуживание. Это особенно актуально для предприятий, работающих с агрессивными средами или высокими температурами плавления.

Важным аспектом является и экологическая безопасность. Современные технологии индукционного плавления стремятся минимизировать выбросы вредных веществ в атмосферу и сократить количество отходов. Разработка систем фильтрации и очистки газов, а также внедрение замкнутых циклов водоснабжения становятся стандартом для новых производств.

Не менее важным направлением является автоматизация процессов. Внедрение роботизированных систем и автоматизированных линий позволяет значительно повысить производительность и снизить риск человеческого фактора. Это также способствует улучшению условий труда, так как опасные операции могут быть переданы машинам.

В заключение, технологии индукционного плавления металлов находятся на этапе активного развития, и их будущее связано с внедрением инновационных решений, направленных на повышение эффективности, безопасности и экологичности производственных процессов. Ожидается, что в ближайшие годы мы увидим значительные изменения в этой области, что откроет новые возможности для металлургической промышленности.
