Полиспаст – это универсальное устройство, которое значительно упрощает процесс подъема и перемещения грузов, позволяя увеличить силу тяги в несколько раз. В этой статье мы рассмотрим различные виды полиспастов, их особенности и принципы работы, а также представим наглядные видео, которые помогут лучше понять, как использовать эти конструкции на практике. Знание о полиспастах будет полезно как профессиональным грузоподъемщикам, так и любителям, стремящимся повысить свою эффективность в работе с тяжелыми предметами.

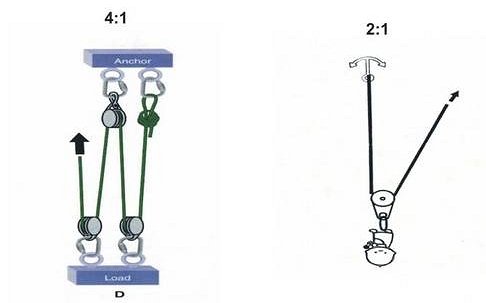

Каким образом мы упрощаем подъем грузов?

Грузовой полиспаст — это система из веревок и блоков, позволяющая увеличить силу при уменьшении длины. Принцип работы прост: длина веревки сокращается пропорционально увеличению силы. Это правило механики помогает поднимать тяжелые грузы без значительных усилий. Например, если вы увеличили силу в 8 раз, вам нужно вытянуть веревку длиной 8 метров, чтобы поднять объект на 1 метр.

Использование полиспаста обходится дешевле аренды подъемного крана и позволяет самостоятельно контролировать увеличение силы. Полиспаст состоит из двух частей: неподвижной, которая крепится к опоре, и подвижной, соединенной с грузом. Увеличение силы достигается за счет подвижных блоков на подвижной стороне, в то время как неподвижная часть лишь изменяет направление движения веревки.

Полиспасты классифицируются по сложности, четности и кратности. По сложности различают простые и сложные механизмы, а кратность указывает на степень увеличения силы. Например, кратность 4 означает, что сила увеличивается в 4 раза. Также существует менее распространенный скоростной полиспаст, который обеспечивает выигрыш в скорости перемещения грузов при низкой скорости работы элементов привода.

Полиспаст

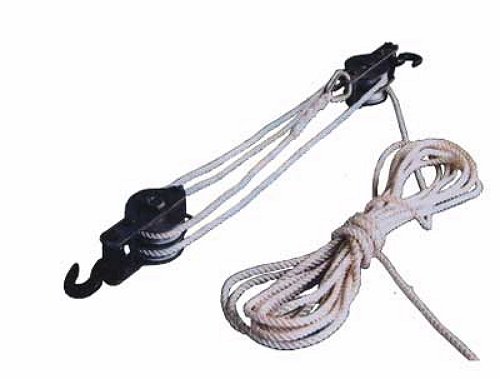

Как работает простая конструкция блоков?

Начнем с простого монтажного полиспаста. Его можно создать, добавив блоки к опоре и грузу. Для формирования нечёткого механизма необходимо зафиксировать конец верёвки на подвижной точке груза. Для чётного варианта верёвку прикрепляют к опоре. При добавлении блока мы получаем прирост силы на 2, а подвижная точка добавляет 1. Например, чтобы создать полиспаст с кратностью 2 для лебедки, нужно закрепить конец верёвки на опоре и использовать один блок, установленный на грузе. В результате мы получим чёткий вариант устройства.

Принцип работы полиспаста с кратностью 3 отличается. В этом случае конец верёвки фиксируется на грузе, и используются два ролика: один крепится на опоре, а другой — на грузе. Такой механизм увеличивает силу в 3 раза, что делает его нечётным вариантом. Чтобы понять, какой выигрыш в силе мы получим, можно воспользоваться простым правилом: количество верёвок, идущих от груза, соответствует выигрышу в силе. Обычно используются полиспасты с крюком, на который крепится груз, и ошибочно полагают, что это только блок и верёвка.

Как работает полиспаст — получаем выигрыш в силе

Интересные факты

Вот несколько интересных фактов о полиспастах и их создании своими руками:

1. Принцип механического преимущества: Полиспасты используют принцип механического преимущества, позволяя человеку поднимать тяжелые грузы с меньшими усилиями. Например, с помощью системы из нескольких блоков можно уменьшить необходимую силу для подъема груза в 2, 4 или даже 8 раз, в зависимости от количества используемых блоков.

2. Исторические корни: Полиспасты были известны еще в древности. Их использовали в строительстве пирамид в Египте и при возведении соборов в Средневековье. Создание полиспаста своими руками позволяет не только понять физику и механику, но и прикоснуться к истории инженерного дела.

3. Креативные решения: Создание полиспаста своими руками может стать отличным проектом для любителей DIY. Используя подручные материалы, такие как веревки, блоки и каркас, можно создать эффективную систему подъема, которая будет не только функциональной, но и уникальной. Это также отличный способ развить навыки работы с инструментами и понимания механики.

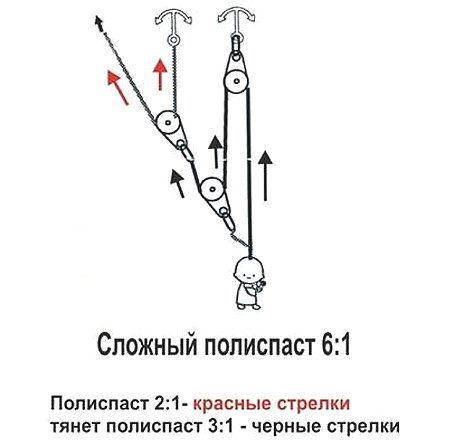

Сложная система блоков – как рассчитать выигрыш в силе?

Теперь разберемся, как функционирует полиспаст сложного типа. Этот термин обозначает механизм, в котором несколько простых грузовых устройств объединены в одну систему и взаимодействуют друг с другом. Увеличение силы таких конструкций определяется перемножением их кратностей. Например, если один механизм имеет кратность 4, а другой — 2, теоретический выигрыш в силе составит 8. Однако эти расчеты актуальны только для идеальных систем, где отсутствует сила трения; в реальности ситуация иная.

В каждом блоке происходит потеря мощности из-за трения, поскольку часть энергии уходит на преодоление этой силы. Чтобы минимизировать трение, важно помнить: чем больше радиус изгиба веревки, тем меньше будет сила трения. Поэтому рекомендуется использовать ролики с большим радиусом, где это возможно. При использовании карабинов стоит формировать блоки из одинаковых элементов, но ролики более эффективны: их потеря составляет 5-30%, в то время как у карабинов она может достигать 50%. Также полезно знать, что наиболее эффективный блок следует располагать ближе к грузу для достижения максимального эффекта.

Как рассчитать реальный выигрыш в силе? Для этого необходимо знать коэффициент полезного действия (КПД) используемых блоков. КПД варьируется от 0 до 1. Если вы применяете веревку большого диаметра или слишком жесткую, эффективность блоков будет значительно ниже, чем указано производителем. Это следует учитывать и корректировать КПД блоков. Чтобы вычислить реальный выигрыш в силе простого типа грузоподъемного механизма, нужно определить нагрузку на каждую ветвь веревки и сложить их. Для расчета выигрыша в силе сложных типов необходимо перемножить реальные силы простых механизмов, из которых он состоит.

Полиспаст строительный, лебёдка ручная (как поднять тяжелый груз)

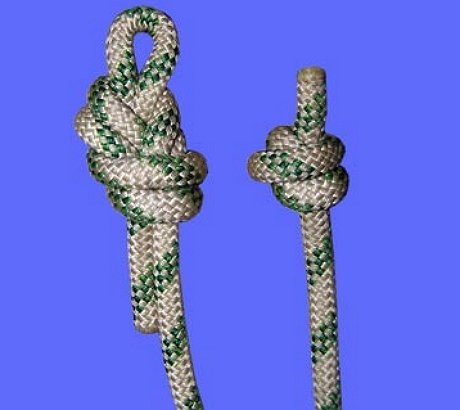

Веревка и ее роль в работе полиспаста

Не забывайте о трении веревки. Ее ветви могут запутываться, а ролики под нагрузкой сближаться и зажимать веревку. Чтобы избежать этого, размещайте блоки на определенном расстоянии друг от друга, например, используя монтажную плату. Важно также приобретать статические веревки, которые не растягиваются, так как динамические веревки значительно снижают силу. Для сборки механизма можно использовать как отдельную веревку, так и грузовую, соединенную с грузом независимо от подъемного устройства.

Преимущества отдельной веревки заключаются в том, что конструкцию можно быстро собрать или заранее подготовить для подъема груза. Это также позволяет использовать всю длину веревки, что облегчает работу с узлами. Однако есть и недостатки: отсутствует возможность автоматической фиксации поднимаемого груза. Грузовая веревка, в свою очередь, позволяет автофиксацию поднимаемого объекта и не требует отдельной веревки. Но при работе с ней возникают трудности с проходом узлов, а часть веревки расходуется на механизм.

Теперь обсудим обратный ход, который может возникнуть при захвате веревки, снятии груза или во время остановки для отдыха. Чтобы предотвратить обратный ход, используйте блоки, пропускающие веревку только в одном направлении. Конструкцию следует организовать так, чтобы блокирующий ролик был установлен первым от поднимаемого объекта. Это не только предотвращает обратный ход, но и надежно фиксирует груз на время разгрузки или при перестановке блоков.

Если вы используете отдельную веревку, блокирующий ролик следует устанавливать последним от поднимаемого груза, при этом фиксирующий ролик должен быть высокоэффективным.

Альтернативный полиспаст для гамака

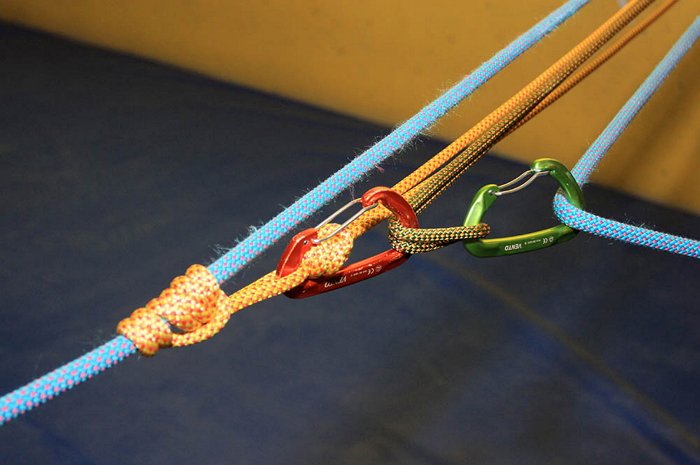

Способы крепления веревки к грузоподъемному механизму

Теперь обсудим, как крепить грузоподъемный механизм к грузовой веревке. Часто подходящей по длине веревки для закрепления подвижной части блока нет под рукой. Рассмотрим несколько методов крепления механизма.

Первый метод — использование схватывающих узлов, завязываемых из репшнуров диаметром 7-8 мм с 3-5 оборотами. Этот способ, как показала практика, наиболее эффективен. Схватывающий узел из 8 мм шнура на веревке диаметром 11 мм начинает сползать только при нагрузке 10-13 кН. В начале он не деформирует веревку, а спустя некоторое время оплавляет оплетку и прочно фиксируется, выполняя роль предохранителя.

Второй метод включает применение зажима общего назначения. Опыт показывает, что его можно использовать даже на обледенелых и мокрых веревках. Он начинает скользить только при нагрузке 6-7 кН и незначительно повреждает веревку. Третий метод — использование персонального зажима, однако его применение не рекомендуется, так как он начинает скользить при усилии всего 4 кН и может повредить оплетку или даже перерезать веревку. Все эти примеры относятся к промышленным образцам, а мы попробуем создать самодельный полиспаст.

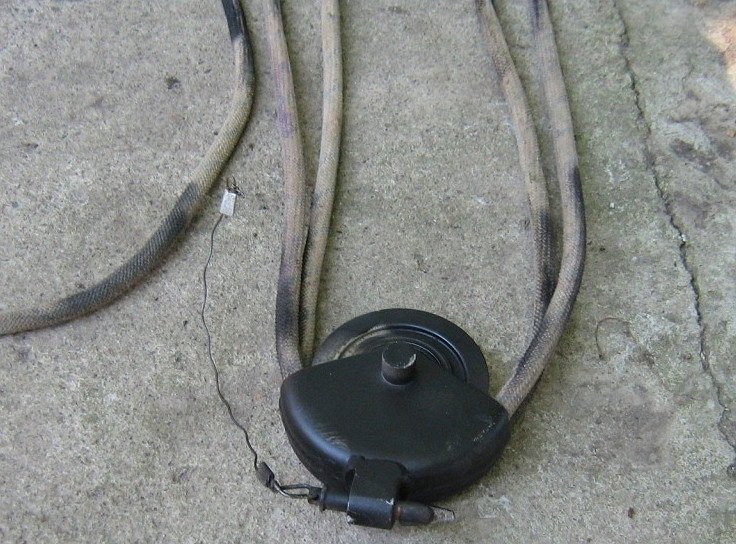

Создаем простейший подъемный механизм своими руками

Если вам срочно нужен механизм для подъема грузов, а времени на поиски в магазинах нет и тратить деньги не хочется, мы расскажем, как создать полиспаст своими руками. Если у вас в мастерской есть резьбовые шпильки, подшипники, блок, трос, крюк и шестеренка, вы сможете справиться с этой задачей. Начните с установки подшипников на шпильку. Рекомендуется зафиксировать гайку на шпильке, чтобы избежать потерь усилий из-за прокручивания вала. На конце шпильки установите шестеренку для удобства ручного привода.

Затем перекиньте трос через блок и закрепите его на опоре. На другом конце прикрепите крюк для подвешивания груза. Если форма груза не позволяет использовать крюк, можно зафиксировать систему строп на конце троса. Таким образом, вы получите самый простой вариант полиспаста. Теперь можно приступать к работе, соблюдая технику безопасности, актуальную как для покупных, так и для самодельных механизмов. Перед началом работы тщательно проверьте все компоненты на наличие повреждений. Во время подъема груза избегайте резких движений: поднимайте груз плавно и не стойте под ним.

Полиспаст

Выбор материалов для создания полиспаста

Создание полиспаста своими руками требует внимательного подхода к выбору материалов, так как от них зависит не только эффективность устройства, но и безопасность его использования. Полиспаст — это система блоков, которая позволяет значительно увеличить силу тяги, и для его изготовления необходимо учитывать несколько ключевых аспектов.

1. Блоки

Основным элементом полиспаста являются блоки. Их можно приобрести в специализированных магазинах или изготовить самостоятельно. При выборе блоков обратите внимание на следующие характеристики:

• Материал: Блоки могут быть выполнены из алюминия, стали или пластика. Алюминиевые блоки легкие и прочные, но менее устойчивы к механическим повреждениям. Стальные блоки более тяжелые, но обладают высокой прочностью и долговечностью. Пластиковые блоки подходят для легких нагрузок и не подвержены коррозии.
• Размер: Размер блоков должен соответствовать предполагаемым нагрузкам. Чем больше блок, тем легче будет проходить веревка, но и тем больше будет вес устройства.
• Подшипники: Наличие подшипников в блоках значительно снижает трение и увеличивает эффективность работы полиспаста. Выбирайте блоки с качественными подшипниками для повышения надежности.

2. Веревка

Веревка — это еще один важный элемент полиспаста. Она должна быть прочной, легкой и устойчивой к износу. Рассмотрите следующие варианты:

• Материалы: Наиболее распространенные материалы для веревок — это нейлон, полиэстер и полипропилен. Нейлон обладает высокой прочностью и эластичностью, но может растягиваться под нагрузкой. Полиэстер менее эластичен, но более устойчив к ультрафиолетовому излучению и химическим веществам. Полипропилен легкий и водоотталкивающий, но менее прочный.
• Диаметр: Выбирайте веревку с диаметром, соответствующим размерам блоков. Обычно для полиспастов используют веревки диаметром от 6 до 12 мм в зависимости от нагрузки.
• Нагрузка: Убедитесь, что веревка способна выдерживать максимальные нагрузки, которые вы планируете применять. Обратите внимание на коэффициент прочности, указанный производителем.

3. Крепежные элементы

Для соединения всех элементов полиспаста вам понадобятся крепежные элементы, такие как карабины, кольца и стяжки. Они должны быть прочными и надежными:

• Карабины: Используйте карабины с замком, чтобы предотвратить случайное расстегивание. Они должны быть изготовлены из прочного материала, например, алюминия или стали.
• Кольца: Кольца могут использоваться для соединения веревки с блоками. Они должны быть гладкими, чтобы не повреждать веревку.
• Стяжки: Если вы планируете использовать полиспаст в условиях повышенной нагрузки, рассмотрите возможность использования стяжек для дополнительной фиксации.

4. Дополнительные аксессуары

В зависимости от специфики применения полиспаста, могут понадобиться дополнительные аксессуары, такие как:

• Тормоза: Для управления скоростью подъема или спуска груза можно использовать тормоза, которые помогут избежать резких движений.
• Системы блокировки: Они обеспечивают безопасность при работе с полиспастом, предотвращая случайное соскальзывание веревки.

Выбор материалов для создания полиспаста — это важный этап, который требует тщательного анализа и учета всех факторов. Правильные материалы обеспечат надежность и безопасность вашего устройства, а также помогут достичь максимальной эффективности в работе.

Тестирование и настройка полиспаста после сборки

После того как вы собрали свой полиспаст, крайне важно провести его тестирование и настройку, чтобы убедиться в его надежности и эффективности. Полиспаст – это система блоков, которая позволяет значительно увеличить силу тяги, и неправильная настройка может привести к поломке или даже травмам. В этом разделе мы рассмотрим ключевые этапы тестирования и настройки вашего полиспаста.

1. Визуальный осмотр

Первым шагом в тестировании полиспаста является визуальный осмотр всех его компонентов. Убедитесь, что:

• Все блоки правильно установлены и надежно закреплены.
• Веревка или трос не имеют видимых повреждений, таких как порезы или износ.
• Крепежные элементы (карабины, кольца и т.д.) находятся в хорошем состоянии и не имеют коррозии.

2. Проверка механизма

После визуального осмотра необходимо протестировать механизм полиспаста. Для этого:

• Проведите несколько циклов подъема и опускания груза, чтобы убедиться, что система работает плавно и без заеданий.
• Обратите внимание на звук – если вы слышите скрипы или трение, это может указывать на необходимость смазки или корректировки.

3. Настройка натяжения

Правильное натяжение веревки или троса критически важно для эффективной работы полиспаста. Для настройки натяжения:

• Убедитесь, что веревка не слишком натянута, чтобы избежать ее повреждения, но и не слишком свободна, чтобы не допустить провисания.
• При необходимости отрегулируйте длину веревки или положение блоков, чтобы достичь оптимального натяжения.

4. Тестирование на нагрузку

После всех предварительных проверок и настроек важно протестировать полиспаст на нагрузку. Для этого:

• Используйте груз, который соответствует максимальной нагрузке, указанной в спецификациях вашего полиспаста.
• Постепенно увеличивайте нагрузку, наблюдая за работой системы и фиксируя любые изменения в ее поведении.
• Убедитесь, что все компоненты справляются с нагрузкой и не проявляют признаков износа или повреждений.

5. Обратная связь и доработка

После тестирования важно проанализировать результаты и внести необходимые изменения. Если вы заметили какие-либо проблемы, такие как скрип или недостаточная эффективность, возможно, потребуется:

• Заменить изношенные компоненты.
• Пересмотреть конструкцию полиспаста для улучшения его работы.
• Провести дополнительную смазку или регулировку.

Тестирование и настройка полиспаста – это неотъемлемая часть процесса его сборки. Следуя этим рекомендациям, вы сможете создать надежную и эффективную систему, которая значительно увеличит вашу силу и упростит выполнение различных задач.

Безопасность при использовании полиспаста

При использовании полиспаста, как и любого другого механизма, обеспечивающего подъем и перемещение тяжелых предметов, безопасность должна быть на первом месте. Неправильное использование или недостаточная подготовка могут привести к серьезным травмам или повреждению оборудования. Рассмотрим основные аспекты, которые помогут обеспечить безопасность при работе с полиспастом.

1. Правильный выбор оборудования

Перед началом работы необходимо убедиться, что все компоненты полиспаста (блоки, веревки, карабины и т.д.) соответствуют необходимым требованиям по прочности и грузоподъемности. Используйте только сертифицированные и проверенные элементы, чтобы избежать их поломки под нагрузкой.

2. Проверка состояния оборудования

Перед каждой работой необходимо тщательно осмотреть все элементы полиспаста на наличие повреждений, износа или коррозии. Если вы заметили трещины, потертости или другие дефекты, замените поврежденные части на новые. Это поможет избежать неожиданных ситуаций во время работы.

3. Правильная установка

Полиспаст должен быть установлен на прочной и устойчивой поверхности. Убедитесь, что все блоки надежно закреплены и не могут соскользнуть или упасть. Если вы используете полиспаст на высоте, обязательно используйте дополнительные средства безопасности, такие как страховочные пояса и веревки.

4. Обучение и подготовка

Перед использованием полиспаста рекомендуется пройти обучение или ознакомиться с инструкцией по его эксплуатации. Знание принципов работы механизма и правил безопасности поможет избежать ошибок и повысит эффективность работы.

5. Соблюдение правил нагрузки

Не превышайте максимальную грузоподъемность полиспаста. При работе с тяжелыми предметами всегда учитывайте их вес и распределение нагрузки. Если необходимо поднять особенно тяжелый груз, лучше использовать несколько полиспастов или обратиться за помощью к специалистам.

6. Наблюдение за рабочим процессом

Во время работы с полиспастом важно следить за процессом и быть готовым к неожиданным ситуациям. Никогда не оставляйте подъемный механизм без присмотра, особенно если вблизи находятся другие люди. Убедитесь, что все, кто находится рядом, знают о работе полиспаста и соблюдают безопасное расстояние.

7. Использование защитного снаряжения

При работе с полиспастом рекомендуется использовать защитное снаряжение, такое как каски, перчатки и защитные очки. Это поможет минимизировать риск получения травм в случае падения предметов или случайного контакта с острыми частями оборудования.

Соблюдение этих простых, но важных правил поможет вам безопасно использовать полиспаст и избежать неприятных ситуаций. Помните, что безопасность – это не только ваша ответственность, но и забота о тех, кто находится рядом с вами.
