Поплавковые выключатели являются незаменимыми устройствами для контроля уровня жидкости в ёмкостях и водоёмах, обеспечивая автоматизацию управления электронасосами и предотвращая переполнение или пересыхание резервуаров. В данной статье мы рассмотрим различные типы поплавковых датчиков, их принцип действия и особенности применения, а также предложим советы по самостоятельному изготовлению таких устройств. Эта информация будет полезна как профессиональным специалистам, так и любителям, стремящимся улучшить свои навыки в области автоматизации и управления жидкостями.

Типы изделий контроля уровня заполнения

Устройства для измерения уровня жидкости делятся на два основных типа: контактные и бесконтактные.

Бесконтактные датчики: описание

В промышленных процессах используются различные типы датчиков: ультразвуковые, ёмкостные, электродные и устройства, работающие на гидростатическом принципе. Эти приборы могут функционировать не только в водной среде, но и в агрессивных условиях. Система включает не только сам датчик, который может быть погружённым или установленным на стенках ёмкости, но и контроллер управления, размещаемый в отдельном блоке управления вне резервуара. Такие системы отличаются сложностью и высокой стоимостью, что делает их нецелесообразными для домашних условий.

Для мониторинга уровня воды в баке, необходимого для полива или водоснабжения, более разумным выбором будут простые и доступные устройства.

Интересные факты

Вот несколько интересных фактов о поплавковых выключателях с контролем уровня воды:

1. Принцип работы: Поплавковые выключатели работают на основе изменения уровня жидкости. Когда уровень воды поднимается или опускается, поплавок движется вверх или вниз, что приводит к замыканию или размыканию электрической цепи. Это позволяет автоматически включать или выключать насосы, предотвращая переполнение или пересушивание резервуаров.

2. Разнообразие конструкций: Существует несколько типов поплавковых выключателей, включая механические, магнитные и электронные. Механические поплавки используют рычажный механизм, в то время как магнитные используют магнитные контакты для управления цепью. Электронные модели могут иметь дополнительные функции, такие как возможность настройки уровня срабатывания и интеграцию с системами автоматизации.

3. Применение в различных отраслях: Поплавковые выключатели широко используются не только в бытовых условиях (например, в водяных насосах и аквариумах), но и в промышленности, сельском хозяйстве и системах водоснабжения. Они помогают контролировать уровень воды в резервуарах, очистных сооружениях и даже в системах орошения, обеспечивая эффективное управление ресурсами.

Характеристика контактных приборов

Наиболее популярными устройствами для контроля уровня жидкости в резервуарах являются контактные датчики поплавкового типа, основанные на герконах. Эти приборы отличаются простотой, надежностью и доступной ценой. Их классифицируют в зависимости от расположения в ёмкости с жидкостью:

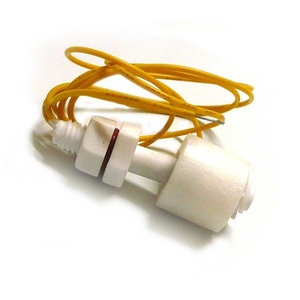

1. Вертикальное размещение. Шток с поплавком и магнитом перемещается вдоль вертикальной трубки, на которой установлены герконы для включения и отключения насоса.

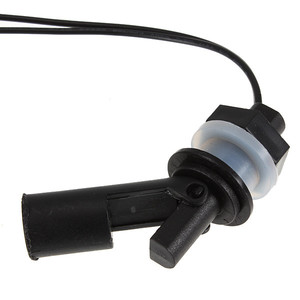

2. Горизонтальное расположение. Устанавливается в верхней или нижней части стенки ёмкости. При заполнении резервуара поплавок с магнитом поднимается по поперечной штанге к геркону, который отключает питание насоса.

Поплавковые датчики с различными конструктивными особенностями доступны в магазинах. Выбор устройства зависит от места установки и условий его эксплуатации.

Рекомендации по правильному выбору

Выбор датчика для контроля уровня заполнения емкости зависит от множества факторов:

• Состав жидкости. Важно учитывать наличие примесей, так как они могут изменить плотность и электропроводность, что приведет к ошибкам в показаниях стандартного датчика.
• Размер и материал резервуара.
• Назначение сосуда для хранения жидкости.
• Метод контроля. Необходимо следить за максимальным и минимальным уровнями заполнения емкости.
• Возможность интеграции устройства в автоматизированную систему управления, такую как «Умный дом».
• Электрические характеристики устройства.

Существует множество факторов, влияющих на выбор датчика. Однако для бытовых нужд многие из них могут оказаться излишними. Параметры выбора можно упростить, сосредоточившись на следующих аспектах:

1. Объем резервуара.
2. Метод срабатывания.
3. Система управления.

Сокращение критериев выбора позволяет найти датчик в магазине по доступной цене. Кроме того, это открывает возможность самостоятельного изготовления устройства без ущерба для качества срабатывания и безопасности эксплуатации.

Самостоятельное изготовление датчика

Рассмотрим задачу автоматизации работы насоса типа «Малыш» для подачи воды на дачу или загородный дом. Обычно вода подается в накопительный резервуар, и необходимо организовать автоматическое отключение насоса, когда ёмкость достигает нужного уровня. Для этого не нужны сложные и дорогостоящие датчики. Устройство на основе геркона, которое эффективно решит эту задачу, можно изготовить самостоятельно. Назовем его электрическим поплавковым клапаном для контроля уровня воды в баке, основанным на герконовом выключателе.

Герконовый выключатель

Геркон — это выключатель, который играет ключевую роль в герконовом датчике уровня воды, используемом для управления насосами. Он представляет собой небольшую герметичную стеклянную колбу, заполненную вакуумом или инертным газом. Внутри колбы находится контактная группа, состоящая из двух контактов из ферромагнитного материала, покрытых золотом или серебром. Когда геркон попадает в магнитное поле, его контакты намагничиваются и начинают отталкиваться друг от друга, размыкая цепь, что приводит к остановке устройства. В противном случае контакты замыкаются и активируют цепь. Герконы делятся на два основных типа:

• Геркон с нормально замкнутыми контактами.
• Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы защищает контакты от окисления и предотвращает образование искр при замыкании.

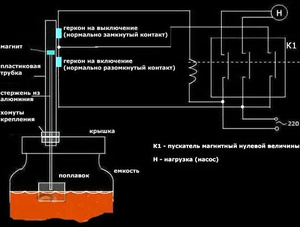

Устройство датчика на основе геркона

Для создания устройства вам понадобятся магнитный катушечный пускатель на 220 вольт и два геркона: один должен быть замкнут в обычном состоянии, а второй — разомкнут. Также потребуется поплавок для водяного бака, который можно изготовить из пенопласта, а также шток, трубки и три провода небольшого сечения.

Принцип работы устройства прост и безопасен. Он функционирует следующим образом:

• Когда уровень жидкости поднимается, поплавок с магнитом, достигая верхнего геркона, который замкнут, размыкается под воздействием магнитного поля. Это отключает силовую катушку и, соответственно, насос.
• Когда уровень воды в резервуаре снижается, поплавок опускается. При достижении нижнего геркона, который замыкается под действием магнитного поля, пусковая катушка активируется, что запускает насос.
• Датчик, созданный по данной схеме, может работать много лет без сбоев, в отличие от электронных систем контроля уровня жидкости. Изготовление поплавкового датчика уровня воды своими руками несложно и не требует глубоких знаний в области электротехники.

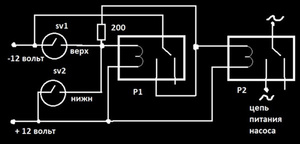

Схема контроля откачки воды дренажным насосом

Согласно принципу вертикального функционирования поплавкового механизма, можно предложить схему подключения датчика для управления реле, запускающего дренажный насос с дополнительным питанием 12 вольт.

Герконовые переключатели не предназначены для работы с высокими токами и не могут напрямую включать или отключать насос. Поэтому их используют в низковольтных схемах для управления мощными реле, которые запускают или останавливают насос. Когда уровень жидкости поднимается, начинается откачка до достижения минимально установленного уровня. Принцип работы следующий:

• Когда уровень жидкости в ёмкости достигает верхней границы, поплавок с магнитом замыкает верхний геркон SV 1, и ток поступает на катушку реле P1. Это приводит к замыканию контактов, параллельно подключённых к геркону, и реле переходит в режим самозахвата. Эта функция предотвращает отключение питания катушки при размыкании геркона SV 1, так как нагрузка реле и его катушка подключены в одну цепь.
• Включается силовая катушка реле P2 в цепи питания электронасоса, и начинается процесс откачки жидкости.
• Когда уровень жидкости снижается, поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает поступать на катушку реле P1 с другой стороны. Это отключает функцию самозахвата и реле, что, в свою очередь, отключает силовую катушку P2, обеспечивающую питание электронасоса.
• Если поменять местами герконы SV 1 и SV 2, датчик будет отключать насос при заполнении ёмкости до заданного уровня и включать его при снижении уровня жидкости.

Недорогие приборы промышленного производства

На рынке есть бюджетные датчики для мониторинга уровня жидкости, которые можно купить за примерно 2000 рублей.

Различные модификации АРС

Поплавковые датчики широко применяются в различных водоёмах. Их измерительная головка компактна, что упрощает эксплуатацию. Согласно инструкции, максимальная нагрузка, которую могут выдерживать эти устройства, составляет 1 ампер. Ввод кабеля выполнен герметично, а корпус изготовлен из пластика. Рабочий диапазон срабатывания составляет 45 градусов. Для нормальной работы максимальное давление не должно превышать 3 бара. Цена варьируется около 2000 рублей в зависимости от модели.

Устройства контроля заполнения ёмкости «Кристалл»

Датчики поплавкового типа идеально подходят для агрессивных условий. Они компактны: диаметр измерительной головки составляет всего 2,3 сантиметра. Максимальное давление, при котором приборы работают корректно, достигает 3,3 бара. Проводной вход выполнен с пластиковым уплотнителем. Эти устройства оснащены искрозащитным барьером и могут функционировать при высокой температуре. Стоимость таких датчиков начинается от 2000 рублей, в зависимости от модификации.

ДАТЧИК УРОВНЯ ВОДЫ KIT DIY 2023

Современный датчик уровня поплавковый. Устройство поплавковых датчиков уровня воды

Приборы Burkle

Эти устройства предназначены для работы в загрязнённых условиях, но также подходят для чистых водоёмов и резервуаров с чистой водой. Максимальное рабочее давление составляет 4,1 бара, а допустимая нагрузка — до 1 А. Устройства могут функционировать при температурах до 170 градусов и в жидкостях с плотностью до 3 кг на квадратный сантиметр. Средняя стоимость прибора составляет 2200 рублей, но может варьироваться в зависимости от небольших модификаций, предлагаемых производителем.

#Датчик уровня воды в емкости за 100 рублей!!!

Контроль уровня воды в бочке для кухни на даче.

Датчики Fine Tek и Wilo

Эти поплавковые устройства предназначены для работы в агрессивных условиях. Они идеально подходят для дренажных задач и могут быть установлены в колодцах. Датчики выдерживают нагрузку до 2 ампер. Компактные измерительные головки имеют размер всего 2,5 см. Проводные соединения защищены специализированным уплотнителем, а корпуса изготовлены из термостойкого пластика. Устройства оснащены топливными зондами, что позволяет использовать их в средах с горючими веществами. Цены на такие устройства варьируются от 2000 до 2500 рублей в зависимости от модификации.

Приборы Wilo поплавкового типа являются наиболее доступными по цене, но не предназначены для работы в агрессивных средах и могут использоваться только в чистой воде. Датчики имеют небольшие измерительные головки и компактный дизайн. Максимальная температура эксплуатации составляет 140 градусов. Рабочий дифференциал ограничен 30 градусами, а предельное рабочее давление не превышает 2 бар. Стоимость таких датчиков составляет около 1900 рублей.

Датчик уровня воды в емкости (баке) // Автоматическое заполнение емкости //

Индикатор уровня воды и простая схема оповещения, стройка

Применение поплавковых выключателей в различных отраслях

Поплавковые выключатели являются важными устройствами, используемыми для контроля уровня жидкости в различных системах. Их применение охватывает широкий спектр отраслей, включая водоснабжение, промышленность, сельское хозяйство и даже бытовые нужды. Рассмотрим подробнее, как и где используются поплавковые выключатели.

1. Водоснабжение и водоотведение

В системах водоснабжения поплавковые выключатели применяются для автоматического контроля уровня воды в резервуарах, колодцах и насосных станциях. Они позволяют предотвратить переполнение или пересыхание резервуаров, что особенно важно для поддержания стабильного водоснабжения. Водоотводные системы также используют поплавковые выключатели для управления откачкой сточных вод, обеспечивая их своевременное удаление и предотвращая затопление.

2. Промышленность

В промышленности поплавковые выключатели находят применение в различных процессах, связанных с хранением и переработкой жидкостей. Например, в химической и нефтехимической отраслях они используются для контроля уровня опасных жидкостей в резервуарах, что помогает избежать аварийных ситуаций. В пищевой промышленности поплавковые выключатели контролируют уровень ингредиентов в емкостях, что обеспечивает точность процессов и соблюдение стандартов качества.

3. Сельское хозяйство

В сельском хозяйстве поплавковые выключатели применяются для автоматизации систем орошения и управления водоемами. Они помогают поддерживать оптимальный уровень воды в прудах и водоемах, что критически важно для здоровья рыбы и других водных организмов. Кроме того, поплавковые выключатели могут использоваться в системах орошения для автоматического включения и выключения насосов, что позволяет экономить ресурсы и повышать эффективность полива.

4. Бытовое применение

В быту поплавковые выключатели часто используются в системах аквариумов, бассейнов и водонагревателей. Они помогают поддерживать необходимый уровень воды, предотвращая переполнение или пересыхание. В аквариумах поплавковые выключатели могут быть интегрированы в системы автоматической подмены воды, что значительно упрощает уход за питомцами и поддержание их среды обитания.

5. Энергетика

В энергетическом секторе поплавковые выключатели используются для контроля уровня охлаждающей жидкости в системах теплообменников и котлов. Это позволяет предотвратить перегрев оборудования и обеспечивает его надежную работу. Кроме того, они могут применяться в системах управления водоемами, используемыми для гидроэлектростанций, где поддержание уровня воды критически важно для генерации электроэнергии.

Таким образом, поплавковые выключатели находят широкое применение в различных отраслях, обеспечивая надежный контроль уровня жидкости и способствуя повышению безопасности и эффективности процессов. Их универсальность и простота в использовании делают их незаменимыми в современных системах управления жидкостями.

Использование в системах водоснабжения

Поплавковые выключатели с контролем уровня воды являются важным элементом в системах водоснабжения, обеспечивая надежное и автоматизированное управление подачей воды. Эти устройства используются для контроля уровня жидкости в резервуарах, баках и других водоемах, что позволяет предотвратить переполнение или недостаток воды.

Принцип работы поплавкового выключателя основан на изменении положения поплавка в зависимости от уровня воды. Когда уровень жидкости поднимается или опускается, поплавок перемещается вверх или вниз, что приводит к замыканию или размыканию электрической цепи. Это позволяет автоматически включать или отключать насосы, клапаны и другие устройства, связанные с подачей воды.

В системах водоснабжения поплавковые выключатели могут использоваться в различных сценариях. Например, в системах автоматического полива они контролируют уровень воды в резервуарах, обеспечивая оптимальные условия для роста растений. В жилых и коммерческих зданиях такие устройства могут предотвращать переполнение водяных баков, что особенно важно для систем горячего и холодного водоснабжения.

Поплавковые выключатели также находят применение в системах дренажа и откачки сточных вод. Они автоматически активируют насосы, когда уровень сточных вод достигает определенной отметки, предотвращая затопление и обеспечивая эффективное удаление лишней жидкости. Это особенно актуально в подвалах и других помещениях, подверженных затоплению.

Важно отметить, что поплавковые выключатели могут быть как механическими, так и электронными. Механические устройства обычно более просты и дешевле, но могут быть менее надежными в условиях загрязненной воды. Электронные поплавковые выключатели, в свою очередь, предлагают более высокую точность и надежность, а также могут быть оснащены дополнительными функциями, такими как сигнализация о высоком или низком уровне воды.

При выборе поплавкового выключателя для системы водоснабжения необходимо учитывать несколько факторов, включая тип жидкости, диапазон рабочих температур, размеры резервуара и требуемую точность контроля уровня. Также важно обратить внимание на материал, из которого изготовлен поплавок, так как это влияет на его долговечность и устойчивость к коррозии.

В заключение, поплавковые выключатели с контролем уровня воды играют ключевую роль в системах водоснабжения, обеспечивая автоматизацию процессов и предотвращая потенциальные проблемы, связанные с переполнением или недостатком воды. Их использование позволяет значительно повысить эффективность работы систем, снизить риски и улучшить качество обслуживания.

Роль в системах дренажа и канализации

Поплавковые выключатели играют ключевую роль в системах дренажа и канализации, обеспечивая автоматизированный контроль уровня жидкости. Эти устройства используются для предотвращения переполнения резервуаров, насосных станций и других водоемов, что особенно важно в условиях, где избыток воды может привести к затоплению или повреждению оборудования.

Принцип работы поплавкового выключателя основан на изменении положения поплавка в зависимости от уровня жидкости. Когда уровень воды поднимается, поплавок также поднимается и, достигая определенной высоты, замыкает или размыкает электрическую цепь. Это позволяет включать или отключать насосы, что обеспечивает автоматическое регулирование уровня воды в системе.

В системах дренажа поплавковые выключатели используются для контроля уровня сточных вод, предотвращая их переполнение и обеспечивая эффективное отведение воды. Они могут быть установлены в подземных резервуарах, где скапливаются сточные воды, и автоматически активировать насосы, когда уровень жидкости достигает критической отметки. Это особенно важно в условиях, когда необходимо поддерживать чистоту и безопасность окружающей среды.

В системах канализации поплавковые выключатели также играют важную роль, обеспечивая надежную работу насосных станций. Они помогают предотвратить затопление и сброс сточных вод в нежелательные места, что может привести к экологическим катастрофам. Использование поплавковых выключателей в этих системах позволяет значительно снизить риски, связанные с неправильной работой насосов и переполнением резервуаров.

Кроме того, поплавковые выключатели могут быть интегрированы в более сложные системы автоматизации, позволяя осуществлять мониторинг и управление уровнем жидкости удаленно. Это особенно актуально для промышленных объектов, где требуется постоянный контроль за состоянием систем дренажа и канализации.

Важно отметить, что выбор поплавкового выключателя должен основываться на специфических условиях эксплуатации, таких как тип жидкости, температура, наличие загрязняющих веществ и другие факторы. Разнообразие моделей и конструкций позволяет подобрать оптимальное решение для каждой конкретной задачи, что делает поплавковые выключатели незаменимыми в системах дренажа и канализации.

Обслуживание и диагностика поплавковых выключателей

Обслуживание и диагностика поплавковых выключателей являются важными аспектами их эксплуатации, поскольку от этого зависит надежность и эффективность работы систем управления уровнем воды. Поплавковые выключатели, как правило, используются в различных приложениях, включая насосные станции, системы орошения, дренажные системы и другие области, где необходимо контролировать уровень жидкости.

Первым шагом в обслуживании поплавковых выключателей является регулярная проверка их состояния. Это включает в себя визуальный осмотр на наличие повреждений, коррозии или загрязнений. Необходимо убедиться, что поплавок свободно перемещается и не застревает в каком-либо положении. Загрязнения, такие как ил или мусор, могут препятствовать нормальной работе устройства, поэтому их следует удалять.

Вторым важным аспектом является проверка электрических соединений. Все контакты должны быть надежно закреплены, а провода не должны иметь повреждений или изоляционных нарушений. Рекомендуется периодически проверять целостность изоляции проводов, чтобы избежать коротких замыканий и других электрических неисправностей.

Для диагностики работоспособности поплавкового выключателя можно использовать мультиметр. С его помощью проверяется сопротивление и целостность цепи. Если поплавок не срабатывает при изменении уровня воды, это может указывать на неисправность самого устройства или на проблемы с электрической цепью.

Также следует обратить внимание на настройки системы управления, если поплавковый выключатель интегрирован в более сложную автоматизированную систему. Неправильные настройки могут привести к неправильной интерпретации сигналов от поплавка, что, в свою очередь, может вызвать сбои в работе насосов или других устройств.

Рекомендуется проводить профилактическое обслуживание поплавковых выключателей не реже одного раза в год. Это позволит выявить потенциальные проблемы до того, как они приведут к серьезным сбоям в системе. В процессе профилактики можно также заменить изношенные или устаревшие компоненты, что поможет продлить срок службы устройства.

В случае обнаружения неисправностей, необходимо оперативно принимать меры по их устранению. Это может включать в себя замену поплавкового выключателя, ремонт электрических соединений или очистку от загрязнений. Важно помнить, что игнорирование мелких проблем может привести к более серьезным последствиям, таким как затопление или повреждение оборудования.

В заключение, регулярное обслуживание и диагностика поплавковых выключателей являются ключевыми факторами для обеспечения их надежной работы. Следуя рекомендациям по обслуживанию и проводя регулярные проверки, можно значительно снизить риск возникновения неисправностей и продлить срок службы оборудования.
