В мире точных измерений и высоких стандартов качества поверочная линейка играет ключевую роль, позволяя выявлять даже самые незначительные неровности и дефекты, которые могут быть незаметны невооруженным глазом. Эта статья поможет вам понять, как правильно использовать поверочную линейку, чтобы гарантировать точность и надежность ваших измерений. Мы также представим видео, в котором продемонстрируем принцип работы с этим инструментом, что сделает процесс анализа более наглядным и доступным.

Линейка и поверка: что к чему?

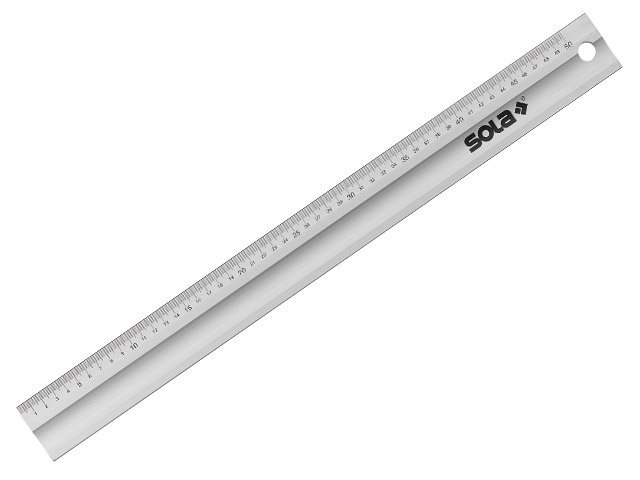

Линейка — это инструмент для проведения прямых линий на плоской поверхности. Она используется для пространственных измерений, построений и расчетов. Этот измерительный прибор представляет собой шкалу с делениями, цена которой зависит от назначения устройства. Некоторые модели могут содержать полезные справочные данные. Обычно линейки изготавливаются из дерева или металла.

Поверочная линейка, в отличие от стандартной, обладает расширенной функциональностью. Она предназначена для проверки прямолинейности поверхностей деталей в станках, машинах и другом промышленном оборудовании. С помощью поверочной линейки можно производить замеры не только прямым прикладыванием, но и с использованием сравнения с образцом просвета. Также возможно комбинирование методов определения отклонений с помощью специальных плиток и линеек, а также комплекта щупа и плиток вместе с рычажным индикатором.

Линейки с поверкой могут иметь различные исполнения, среди которых выделяются лекальные, мостики и клинья.

Лекальные линейки имеют двусторонний скос, но также используются трех- и четырехгранные модели. Поверочные инструменты, называемые «мостиками», получили свое название благодаря конструкции, напоминающей небольшой мост. У них широкая рабочая поверхность типа ШД и ШП, обычно с прямоугольным или двутавровым сечением. Клинья располагаются под углом и имеют три грани. Размеры таких линеек варьируются от 8 см до четырех метров. Инструменты изготавливаются из специальной стали для высокопрочных изделий, а также чугуна с высокой прочностью.

Отдельно стоит упомянуть фрезерованную линейку для поверок. Это жесткий и высокоточный инструмент, подходящий для различных видов работ. Она незаменима при разметке форматных и листовых материалов, особенно когда требуется высокая точность на значительной длине. Ее структура фрезерованная, с толщиной около 6 мм. Толщина одного из ребер линейки составляет 6,3 мм, а само ребро имеет V-образную выемку.

Линейки металлическая разметочная из нержавеющей стали, brigadier

Металлическая и каменная линейка с поверкой – в чем особенности?

Поверочные линейки классифицируются по материалу изготовления на стальные, чугунные и твердокаменные. Стальные модели делятся на несколько типов: ЛД, ЛТ, ЛЧ, ШП и ШД. Рассмотрим каждый из этих видов по форме и рабочим граням.

• ЛД – лекальные инструменты с двусторонним скосом.
• ЛТ – аналогичный тип с тремя гранями.
• ЛЧ – похож на ЛТ, но имеет четыре грани.

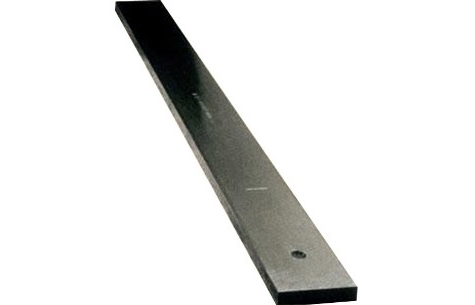

• ШП – линейки с прямоугольным сечением и широкой рабочей поверхностью.
• ШД – линейки с двутавровым сечением и широкой поверхностью для проверки плоскостей.

Чугунные инструменты представлены двумя типами: ШМ (с поверхностью типа «мостик») и УТ (угловые с тремя гранями). Твердокаменные линейки включают: ШП-ТК (с прямоугольным сечением), ШМ-ТК (мостики с широкой рабочей поверхностью) и УТ-ТК (угловые с тремя гранями). Все эти линейки производятся в двух классах точности – 0 и 1, и используются для контроля прямой линии методом «на просвет».

Инструменты типов ШП и ШМ имеют три класса точности (0, 1, 2), что позволяет контролировать как прямолинейность, так и плоскостность (проверка поверхности на краску). ШМ и УТ обычно изготавливаются с механической обработкой рабочей поверхности или с шаброванной. Их классы точности – 0, 1, 2, а конструкция может включать пересекающиеся поверхности под углом 45, 55 или 60 градусов. Эти инструменты применяются для одновременного контроля плоскостности пересекающихся поверхностей методом «на краску».

Поверочные линейки из твердых камней изготавливаются из габбро-диабаза или других прочных пород гранита, обладающего высоким пределом прочности на сжатие. В сравнении с металлическими линейками (чугунными или стальными) твердокаменные инструменты имеют несколько преимуществ: они не подвержены коррозии и температурным деформациям. Однако стоит отметить, что такие инструменты дороже и сложнее в ремонте.

Шлифовка поверочной линейки.

Интересные факты

Вот несколько интересных фактов о поверочных линейках и их использовании в измерениях:

1. Историческая значимость: Поверочные линейки имеют долгую историю, начиная с древних цивилизаций, где точные измерения были критически важны для строительства и землемерии. Например, в Древнем Египте использовали линейки для проектирования пирамид, что подчеркивает важность точности в архитектуре.

2. Технологические достижения: Современные поверочные линейки часто изготавливаются из высококачественных материалов, таких как нержавеющая сталь или алюминий, и могут иметь специальные покрытия для повышения долговечности и устойчивости к коррозии. Это позволяет использовать их в самых различных условиях, от лабораторий до строительных площадок.

3. Калибровка и точность: Поверочные линейки проходят строгую калибровку и проверку на точность, что делает их незаменимыми инструментами в таких областях, как машиностроение и метрология. Даже небольшие отклонения в измерениях могут привести к серьезным ошибкам в производстве, поэтому использование поверочных линейок обеспечивает высокую степень надежности и точности в работе.

Как используется поверочная линейка?

Для многих людей возникает вопрос, какая сторона линейки является рабочей. У инструментов типа ШП рабочими считаются узкие грани, в то время как широкие стороны не обеспечивают необходимой точности. Они предназначены для контроля плоскости с использованием концевых мер и щупов. Основная задача этого инструмента — выявление отклонений от прямой линии и проверка ровности поверхности изделий и строительных материалов на наличие неровностей, впадин, прогибов и т.д. Разновидности этих инструментов и требования к ним определяются стандартами качества, такими как ГОСТ 8026-92.

Чтобы избежать ошибок, важно помнить о распространенном принципе работы. Обычно у поверочных линеек одно из ребер имеет небольшой скос, напоминающий лезвие. Эта конструкция позволяет при прикладывании к поверхности точно определить наличие отклонений и их величину. При этом необходимо прикладывать ребра линейки к поверхности, что не позволяет установить линейку полностью.

Широкая грань таких линеек представляет собой два параллельно расположенных лезвия, на которые устанавливается измерительное устройство. Это позволяет сосредоточиться на точном контроле плоскостей. С помощью такой линейки удобно проверять ровность подошвы рубанка, плоскостей различных столов для станков, особенно фуговальных, а также плоскостей строительных изделий и инструментов. И это далеко не все возможные случаи применения данного инструмента.

Как правильно использовать этот инструмент? Линейку располагают рабочей гранью на двух поверхностях. Контроль осуществляется с помощью щупов или измерительных головок для выявления прогиба линейки. Если используется метод «на краску», то рабочую поверхность покрывают тонким слоем специальной краски (обычно типографской). Затем линейка устанавливается окрашенной стороной на проверяемую поверхность и слегка перемещается. После этого на участке 2,5х2,5 см подсчитывается количество пятен, и на основе этого делается вывод о качестве поверхности.

https://youtube.com/watch?v=T2bqq2ydrhM

Преимущества использования поверочной линейки в различных отраслях

Поверочная линейка – это инструмент, который находит широкое применение в различных отраслях, обеспечивая высокую точность измерений и надежность результатов. Одним из основных преимуществ использования поверочной линейки является ее способность обеспечивать стандартизированные измерения, что особенно важно в таких сферах, как машиностроение, строительство, а также в научных исследованиях.

В машиностроении поверочные линейки используются для контроля размеров деталей и узлов. Они позволяют быстро и точно проверять соответствие изделий заданным параметрам, что способствует повышению качества продукции и снижению количества брака. Благодаря своей конструкции, поверочные линейки могут быть изготовлены из различных материалов, таких как сталь, алюминий или композитные материалы, что делает их универсальными для различных условий эксплуатации.

В строительстве поверочные линейки играют ключевую роль в обеспечении точности геометрических измерений. Они используются для проверки вертикальности, горизонтальности и уровня конструкций, что критически важно для обеспечения безопасности и долговечности зданий и сооружений. Использование поверочных линеек позволяет избежать ошибок, которые могут привести к серьезным последствиям, таким как деформация конструкций или их разрушение.

Научные исследования также не обходятся без поверочных линеек. В лабораториях и исследовательских центрах они применяются для точного измерения длины, ширины и высоты образцов, что необходимо для получения достоверных данных. Поверочные линейки, оснащенные дополнительными шкалами и делениями, позволяют проводить измерения с высокой степенью точности, что особенно важно в таких областях, как физика, химия и биология.

Кроме того, поверочные линейки обладают рядом других преимуществ. Они легки в использовании и не требуют специальной подготовки для работы с ними. Большинство моделей имеют компактные размеры, что делает их удобными для транспортировки и хранения. Также стоит отметить, что поверочные линейки могут быть использованы в сочетании с другими измерительными инструментами, что расширяет их функциональность и область применения.

В заключение, поверочная линейка является незаменимым инструментом в различных отраслях, обеспечивая высокую точность и надежность измерений. Ее использование способствует повышению качества продукции, безопасности конструкций и достоверности научных данных, что делает ее важным элементом в современном производственном и научном процессе.

Как выбрать поверочную линейку для своих нужд?

Выбор поверочной линейки – это важный этап для обеспечения точности измерений в различных областях, таких как машиностроение, строительство, а также в лабораторных условиях. При выборе поверочной линейки необходимо учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор.

1. Материал изготовления

Поверочные линейки могут быть изготовлены из различных материалов, таких как нержавеющая сталь, алюминий или пластик. Нержавеющая сталь обладает высокой прочностью и устойчивостью к коррозии, что делает её идеальной для использования в условиях повышенной влажности или в агрессивных средах. Алюминиевые линейки легче и менее подвержены коррозии, но могут быть менее прочными. Пластиковые линейки, в свою очередь, являются наиболее легкими и недорогими, но их точность и долговечность могут быть ниже по сравнению с металлическими аналогами.

2. Длина линейки

Длина поверочной линейки должна соответствовать вашим потребностям. Для мелких измерений может быть достаточно линейки длиной 300-500 мм, тогда как для более крупных объектов может потребоваться линейка длиной 1 метр и более. Важно также учитывать возможность использования линейки в ограниченных пространствах, где длина может стать критическим фактором.

3. Точность и класс точности

Каждая поверочная линейка имеет свой класс точности, который указывает на максимально допустимую погрешность измерений. При выборе линейки важно обратить внимание на этот параметр, особенно если вы работаете в высокоточных областях. Например, для научных исследований или высокотехнологичных производств может потребоваться линейка с классом точности 0,01 мм, тогда как для общестроительных работ будет достаточно линейки с классом точности 0,1 мм.

4. Наличие сертификатов и поверка

При выборе поверочной линейки стоит обратить внимание на наличие сертификатов, подтверждающих её точность и соответствие стандартам. Поверка линейки должна проводиться в аккредитованных лабораториях, что гарантирует её надежность и точность. Регулярная поверка также необходима для поддержания точности измерений на должном уровне.

5. Удобство использования

Удобство использования поверочной линейки также играет важную роль. Обратите внимание на наличие четкой шкалы, удобной ручки для захвата и возможность крепления линейки к измеряемой поверхности. Некоторые модели могут иметь дополнительные функции, такие как магнитные основания или специальные метки для облегчения работы.

В заключение, выбор поверочной линейки – это ответственный процесс, который требует внимательного подхода. Учитывая все вышеперечисленные факторы, вы сможете выбрать линейку, которая наилучшим образом соответствует вашим требованиям и обеспечит точность измерений в вашей работе.

Советы по уходу и хранению поверочной линейки

Поверочная линейка – это инструмент, который требует бережного обращения и правильного хранения для обеспечения точности измерений. Чтобы продлить срок службы поверочной линейки и сохранить ее функциональные характеристики, следуйте нескольким простым, но важным рекомендациям.

1. Регулярная чистка

После каждого использования поверочной линейки рекомендуется очищать ее от загрязнений. Для этого используйте мягкую ткань или специальную щетку, чтобы удалить пыль, грязь и другие частицы. Если на линейке остались следы от чернил или других веществ, можно использовать изопропиловый спирт или специальные чистящие средства, предназначенные для металлов. Избегайте абразивных материалов, которые могут повредить поверхность линейки.

2. Защита от механических повреждений

Поверочные линейки часто изготавливаются из металла, который может быть подвержен деформации при падении или сильном ударе. Храните линейку в специальном футляре или коробке, чтобы защитить ее от случайных повреждений. Также старайтесь избегать хранения линейки в местах, где она может соприкасаться с другими инструментами, которые могут поцарапать или повредить ее поверхность.

3. Правильное хранение

Храните поверочную линейку в вертикальном положении или в специальном держателе, чтобы избежать изгибов и деформаций. Если линейка имеет длинные размеры, лучше всего использовать горизонтальное хранение на полке, где она не будет подвергаться давлению. Избегайте хранения линейки в местах с высокой влажностью или температурными колебаниями, так как это может привести к коррозии или другим повреждениям.

4. Периодическая проверка

Регулярно проверяйте поверочную линейку на наличие повреждений и точность измерений. Это можно сделать с помощью эталонных измерительных инструментов. Если вы заметили какие-либо отклонения в показаниях, рекомендуется провести калибровку или заменить линейку. Поддержание точности измерений – это ключевой аспект в работе с поверочной линейкой.

5. Обучение и информирование

Важно, чтобы все пользователи поверочной линейки были обучены правильному обращению с инструментом. Ознакомьте сотрудников с основными правилами ухода и хранения, чтобы минимизировать риск повреждений и обеспечить долговечность инструмента. Регулярные тренинги и инструктажи помогут поддерживать высокий уровень знаний о правильном использовании поверочной линейки.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашей поверочной линейки и обеспечить ее точность, что в свою очередь положительно скажется на качестве ваших измерений и работе в целом.
