Прямоугольные трубы профильного сечения являются важным элементом в строительстве и производстве, обеспечивая прочность и устойчивость конструкций. В данной статье мы рассмотрим основные характеристики, размеры и назначение этих труб, а также классификацию и виды трубного металлопроката. Знание особенностей прямоугольных труб поможет специалистам в выборе оптимальных решений для различных инженерных задач, что делает эту информацию полезной как для профессионалов, так и для любителей.

Классификация трубного металлопроката

Классификация трубного металлопроката основывается на его технических характеристиках и типе изделия. Это отражается в категориях и номенклатуре товарной группы. Ассортимент квадратной профильной трубы представлен в виде списка или таблицы с наименованиями, соответствующими государственному стандарту.

Таблица по ГОСТ 13663–86 включает изделия с квадратным, прямоугольным, круглым и овальным сечением, а также характеристики профиля поперечного сечения. Согласно требованиям стандарта, ассортимент формируется для каждого типа трубного проката. Это позволяет потребителям быстро находить нужный товар, определять состав металла и оценивать его эксплуатационные характеристики и размеры готового изделия.

Виды и назначение прямоугольных труб

Металлические прямоугольные трубы различаются по техническим характеристикам и бывают:

• Горячекатаные.
• Холоднокатаные.
• Сварные.

В информационном справочнике содержится информация о материале, методе обработки среза и назначении изделия. Прочностные характеристики профилированных труб различаются по несущей способности для горизонтальных и вертикальных нагрузок. Продукция с разными размерами сечения имеет различный вес, но легче изделий из дерева и бетона.

Наибольшей популярностью в строительстве пользуется стальная труба прямоугольного сечения с размерами 50×50 мм, 40×80 мм, 100×80 мм, 60×40 мм и 25×25 мм. Профили с размерами сторон более 10 см и четырьмя ребрами жесткости идеально подходят для создания нагружаемых конструкций: каркасов, опорных систем, отводов, вентиляционных линий, воздуховодов, перекрытий и других элементов.

Прямоугольная труба обладает высокой устойчивостью к изгибу и деформации, что важно для установки инженерных коммуникаций и создания конструкций сложной формы. Это позволяет существенно сэкономить на металлопрокате.

Профильные трубы прямоугольной формы имеют особые преимущества:

• Низкую металлоемкость.
• Ускорение сроков монтажных работ.
• Соответствие требованиям санитарного и эпидемиологического надзора.
• Противопожарную безопасность.
• Прочность соединительных узлов.

Труба прямоугольного сечения по ГОСТ 8645–68, изготовленная из низколегированной углеродистой стали и обладающая высокими динамическими и механическими свойствами, является ключевым элементом в капитальном гражданском и военном строительстве. Она обеспечивает устойчивость, долговечность и безопасность сооружений в процессе эксплуатации. Основное назначение профиля, который может заменить швеллер или уголок, заключается в армировании конструкций каркасного и несущего типа:

• фундамента;
• перекрытий;
• каркасов для ограждений;
• арок;
• кровли;
• рам транспортных средств и других элементов.

Размеры профильной трубы квадратного сечения указаны в маркировке изделия. Например, показатель 60 (мм) x 40 (мм) x 26 расшифровывается так: 60 мм — поперечное сечение, 40 мм — толщина стенок, 26 кг — вес изделия.

Как сделать сварочный шов незаметным? Стыковка профильной трубы.

Производство проф трубы. Завод

Интересные факты

Вот несколько интересных фактов о прямоугольных трубах профильного сечения:

1. Устойчивость и прочность: Прямоугольные трубы профильного сечения обладают высокой устойчивостью к изгибу и кручению благодаря своей геометрической форме. Это делает их идеальными для использования в строительстве и машиностроении, где требуется высокая прочность при относительно небольшом весе.

2. Разнообразие материалов: Прямоугольные трубы могут быть изготовлены из различных материалов, включая сталь, алюминий, пластик и композиты. Это позволяет использовать их в самых разных областях, от строительства и автомобильной промышленности до производства мебели и декоративных элементов.

3. Эффективное использование пространства: Прямоугольные трубы профильного сечения позволяют эффективно использовать пространство в конструкциях. Их форма облегчает укладку и соединение с другими элементами, что особенно важно в ограниченных условиях, таких как городские стройплощадки или при проектировании компактных конструкций.

Виды трубного проката

По типам трубы прямоугольные, сортамент которых определяется методом обжима с нагревом или без предварительной термической обработки, делятся на:

• Тонкостенные.
• Толстостенные.

К тонкостенным изделиям относятся трубы с толщиной стенок, не превышающей 5% от размера диагонали. Трубный прокат изготавливается из тонкого листового металла, а соединение краев происходит в среде инертного газа.

Изделия из толстостенной стали также производятся с использованием сварки. Перед формовкой заготовка проходит этап нагрева. Толстостенные трубы могут быть изготовлены по бесшовной технологии, которая включает горячую деформацию, а затем холодную накатку и обработку поверхностей.

Профильная труба

Сварка профильной трубы.Тавровое соединение.

Характеристики профильных труб

Профильная труба, чьи технические характеристики зависят от ряда показателей, установленных ГОСТом, позволяет покупателям ознакомиться с особенностями продукции различных производителей. Вес профиля определяется длиной изделия и толщиной используемого металла.

К техническим и эксплуатационным характеристикам продукта относятся:

• Тип изделия, определяющий профиль проката.
• Геометрические параметры высоты, ширины и длины отрезков согласно ГОСТу 13663−86.
• Толщина металла, влияющая на область применения готового изделия.
• Масса, служащая для оценки качества товара при отсутствии возможности измерить параметры.

В ассортименте квадратной профильной трубы обязательно указывается марка стали, наличие или отсутствие термической обработки, а также качество внешней и внутренней поверхности. Стандартные нормы предполагают поставку профтрубы в мерных отрезках длиной от 1 до 12 метров.

Бесшовный профиль квадратного сечения считается наиболее прочным благодаря своей уникальной конструкции. Его производство осуществляется с использованием различных технологий вытяжки металла:

• Сложной.
• Глубокой.
• Сверхглубокой.
• Нормальной.

Согласно таблице сортамента профильной трубы прямоугольного сечения, толщина металла может варьироваться от 1 до 5 мм, а длина изделия бывает мерной, немерной и кратной. Продукция продается не погонными метрами, а по весу, и стоимость трубы можно рассчитать самостоятельно, зная размеры сечения и толщину металла. При выборе товара следует учитывать, что в условиях эксплуатации на открытом воздухе ржавление стали происходит со скоростью 0,1 мм в год.

По техническим характеристикам прямоугольный профиль, сортамент которого регулируется ГОСТ 13663–86 и ГОСТ 8639–82, изготавливается из различных сталей (ст. 3сп/пс, ст. 2сп/пс или ст. 1сп/пс). Это позволяет производить продукцию для различных условий эксплуатации: как для наружных, так и для внутренних конструкций, не требующих особого качества отделки.

Профильный прокат, предназначенный для создания колонн, каркасов, ферм, перекрытий и других нагружаемых конструкций, производится в соответствии с ГОСТ 30245–2003. Технология производства предполагает толщину стенок изделия из стали 3пс/сп или 5пс/сп (по ГОСТ 14637−89), которая может варьироваться от 4 до 12 мм. По индивидуальному заказу производитель может предложить профиль из низколегированной стали 09г2с по ГОСТ 19281–89.

Квадратный профиль, сортамент которого определяется сплавом стали, делится на категории:

• Нагружаемый.
• Декоративный.
• Декоративно-нагружаемый.

Нагружаемая профильная труба используется в строительстве на объектах с высокими требованиями к прочности. Декоративный и декоративно-нагружаемый профиль предназначены для изготовления мебели, столов, лестничных перил и решеток. Изгиб металлических элементов осуществляется с помощью трубогиба.

Как сварить профильную трубу с ВЫСОКОЙ ТОЧНОСТЬЮ

Хитрый способ сварки профильной трубы в стык

Способ стыковки профильных труб

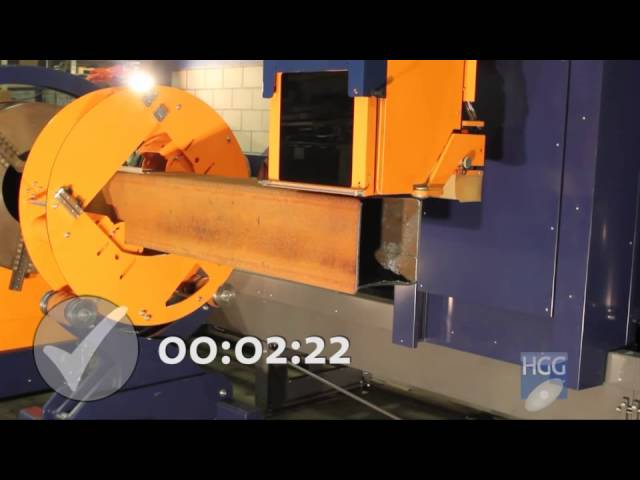

Станок плазменной резки квадратных, прямоугольных и круглых труб, Серия MPC450

Преимущества и недостатки прямоугольных труб

Прямоугольные трубы профильного сечения обладают рядом преимуществ, которые делают их популярными в различных отраслях. Одним из основных достоинств является высокая прочность на изгиб и сжатие. Благодаря своей геометрической форме, они способны выдерживать значительные нагрузки, что делает их идеальными для использования в строительстве и производстве.

Кроме того, прямоугольные трубы имеют большую устойчивость к деформации, что позволяет использовать их в конструкциях, где важна жесткость и стабильность. Их форма также способствует более эффективному распределению нагрузки, что делает такие трубы предпочтительными для создания каркасных конструкций, мостов и других инженерных сооружений.

Еще одним важным преимуществом является возможность легкой интеграции в различные системы. Прямоугольные трубы могут быть легко соединены с другими элементами конструкции, что упрощает процесс монтажа и снижает затраты на строительство. Они также могут быть использованы в качестве элементов для создания различных конструкций, таких как перегородки, опоры и рамы.

Однако, несмотря на множество преимуществ, прямоугольные трубы имеют и свои недостатки. Одним из них является сложность обработки. Из-за своей формы, такие трубы могут требовать более сложных технологий резки и сварки, что может увеличить время и затраты на производство.

Кроме того, прямоугольные трубы могут иметь ограниченные возможности для использования в некоторых специфических условиях. Например, в ситуациях, где требуется высокая степень гибкости, круглые трубы могут оказаться более подходящими. Также стоит отметить, что прямоугольные трубы могут быть более подвержены коррозии, особенно если они не обработаны специальными защитными покрытиями.

В заключение, выбор прямоугольных труб профильного сечения должен основываться на конкретных требованиях проекта. Их преимущества в прочности и устойчивости делают их отличным выбором для многих конструкций, однако необходимо учитывать и возможные недостатки, чтобы обеспечить долговечность и надежность конечного продукта.

Методы обработки и соединения профильных труб

Прямоугольные трубы профильного сечения широко используются в строительстве, машиностроении и других отраслях благодаря своей прочности и универсальности. Однако для эффективного применения этих труб необходимо знать методы их обработки и соединения, которые обеспечивают надежность и долговечность конструкций.

Обработка профильных труб

Обработка профильных труб включает в себя несколько этапов, таких как резка, сверление, гибка и сварка. Каждый из этих процессов имеет свои особенности и требует применения специализированного оборудования.

• Резка: Резка профильных труб может осуществляться различными способами, включая механическую резку с помощью ленточных или дисковых пил, а также плазменную и лазерную резку. Выбор метода зависит от толщины стенки трубы, требуемой точности и объема работ.
• Сверление: Сверление отверстий в профильных трубах необходимо для последующего соединения с другими элементами конструкции. Для этого используются сверла, которые могут быть как обычными, так и специализированными, например, для работы с металлом. Важно учитывать диаметр и глубину отверстий, чтобы обеспечить надежное соединение.
• Гибка: Гибка профильных труб позволяет создавать конструкции с необходимыми углами и радиусами. Для этого применяются специальные гибочные станки, которые могут выполнять как холодную, так и горячую гибку. Важно учитывать радиус изгиба, чтобы избежать повреждения материала.
• Сварка: Сварка является одним из наиболее распространенных методов соединения профильных труб. Существует несколько технологий сварки, включая дуговую, MIG/MAG и TIG сварку. Выбор метода зависит от типа материала, толщины стенки и условий эксплуатации конструкции.

Соединение профильных труб

Соединение профильных труб может осуществляться различными способами, в зависимости от требований к прочности и жесткости конструкции. Основные методы соединения включают сварку, болтовые и заклепочные соединения.

• Сварка: Сварка обеспечивает прочное и герметичное соединение, что делает его идеальным для ответственных конструкций. При этом важно правильно подготовить кромки труб и выбрать подходящий режим сварки, чтобы избежать дефектов.
• Болтовые соединения: Болтовые соединения используются в тех случаях, когда требуется возможность разборки конструкции. Они обеспечивают хорошую прочность, но требуют предварительного сверления отверстий и использования специальных крепежных элементов.
• Заклепочные соединения: Заклепочные соединения применяются реже, но могут быть полезны в некоторых случаях, например, при соединении труб с тонкими стенками. Заклепки обеспечивают надежное соединение, но требуют специального оборудования для установки.

Каждый из методов обработки и соединения профильных труб имеет свои преимущества и недостатки, и выбор конкретного метода зависит от требований проекта, условий эксплуатации и бюджета. Правильный выбор и применение этих методов обеспечивают долговечность и надежность конструкций, что особенно важно в современных строительных и производственных процессах.

Применение прямоугольных труб в различных отраслях

Прямоугольные трубы профильного сечения находят широкое применение в самых различных отраслях благодаря своим уникальным характеристикам и преимуществам. Они используются в строительстве, машиностроении, производстве мебели, а также в автомобильной и авиационной промышленности.

В строительстве прямоугольные трубы часто применяются для создания каркасных конструкций. Их высокая прочность и жесткость позволяют использовать их в качестве несущих элементов зданий и сооружений. Например, они могут служить основой для металлических конструкций, таких как навесы, крыши и перегородки. Кроме того, прямоугольные трубы используются в производстве лестниц, балконов и ограждений, обеспечивая надежность и долговечность этих элементов.

В машиностроении прямоугольные трубы применяются для создания различных механизмов и агрегатов. Их можно встретить в конструкции станков, транспортных средств и оборудования. Благодаря своей форме, прямоугольные трубы легко интегрируются в сложные механизмы, обеспечивая необходимую жесткость и устойчивость к нагрузкам.

Производство мебели также не обошлось без использования прямоугольных труб. Они используются для создания каркасов стульев, столов и других предметов интерьера. Прямоугольные трубы позволяют создавать легкие, но прочные конструкции, что делает мебель более удобной и долговечной.

Автомобильная и авиационная промышленность также активно используют прямоугольные трубы. В автомобилях они могут применяться в каркасах кузовов, а также в системах безопасности, таких как каркасные конструкции для защиты пассажиров. В авиации прямоугольные трубы используются в конструкции фюзеляжей и крыльев, где требуется высокая прочность при минимальном весе.

Кроме того, прямоугольные трубы находят применение в производстве различных конструкций для сельского хозяйства, таких как теплицы и навесы для хранения оборудования. Их устойчивость к коррозии и механическим повреждениям делает их идеальными для использования в условиях открытого воздуха.

Таким образом, прямоугольные трубы профильного сечения являются универсальным строительным материалом, который находит применение в самых различных отраслях. Их характеристики, такие как прочность, легкость и устойчивость к внешним воздействиям, делают их незаменимыми в современном производстве и строительстве.
