Правильная установка радиаторов с нижним подключением – ключевой этап в создании эффективной системы отопления. Неправильное подключение может привести к снижению теплоотдачи, утечкам и другим проблемам, которые потребуют дополнительных затрат на ремонт. В этой статье мы подробно рассмотрим процесс монтажа, поделимся полезными советами и предложим видеоинструкцию от профессионалов, чтобы вы могли избежать распространенных ошибок и обеспечить надежную работу вашей отопительной системы.

Виды обогревательных систем

Для правильной установки радиаторов отопления нужны как практические навыки, так и теоретические знания. Даже небольшие ошибки в монтаже могут вызвать серьезные проблемы в работе системы. Чтобы избежать негативных последствий, важно строго следовать инструкциям по подключению радиаторов.

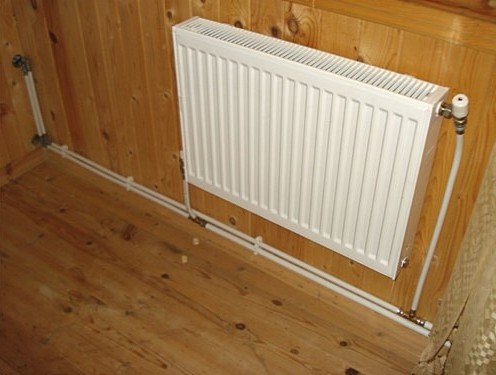

Среди систем отопления выделяют однотрубные и двухтрубные. Двухтрубные системы чаще всего применяются в частных домах. Их основное преимущество — возможность регулировки температуры. В двухтрубной системе горячая вода циркулирует по одной трубе, а остывший теплоноситель возвращается по другой.

Однотрубные системы обогрева распространены во многих квартирах. В этом случае горячая вода подается сверху вниз, из-за чего нижние этажи получают уже остывшую воду в радиаторы. К недостаткам однотрубной системы относится отсутствие возможности регулировки температуры. Это можно сделать только с помощью дополнительных специализированных устройств, которые могут быть довольно дорогими.

Типы, виды радиаторных систем отопления

Разновидности схем монтажа батарей

Чтобы избежать неожиданных финансовых затрат, важно заранее учесть все нюансы подключения отопительных радиаторов. Для этого необходимо правильно выполнить разводку батарей. Комфортная температура в квартире во многом зависит от метода подключения обогревательных приборов к центральной системе теплоснабжения.

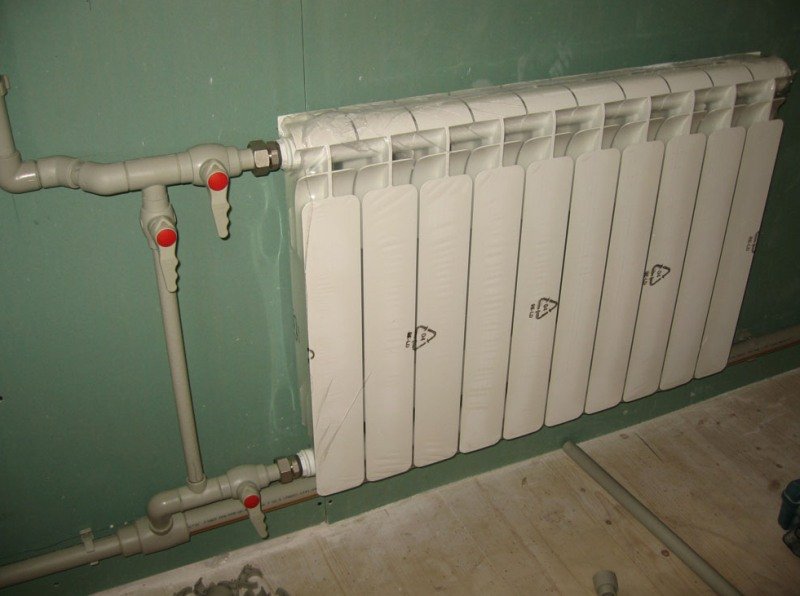

Наиболее распространенным способом подключения радиаторов отопления является боковой метод. Он обеспечивает максимальную теплоотдачу. Подводящая труба подключается к верхнему патрубку радиатора, а отвод теплоносителя осуществляется через нижнюю трубу. Вход и выход теплоносителя располагаются с одной стороны радиатора. Важно не перепутать подачу и обратку воды, так как это может снизить эффективность всей системы отопления. Если радиаторы не прогреваются полностью, можно использовать удлинитель потока воды, что поможет последним секциям батарей нагреваться должным образом.

Мастера сайта разработали специальный калькулятор Расчет количества секций радиатора, который поможет вам определить необходимое количество секций.

Если вы используете радиаторы с более чем 12 секциями, оптимальным решением будет диагональное подключение. Этот способ обеспечивает равномерный прогрев батарей. Подводящая труба подключается к верхнему патрубку радиатора, а отвод — через нижнюю трубу. При таком подключении вход и выход располагаются на противоположных сторонах батареи. Если обратка будет находиться в верхней части, мощность радиатора может снизиться на 10%. Поэтому крайне важно правильно выполнить все соединения.

При последовательном подключении радиаторов движение горячей воды осуществляется за счет давления в системе отопления. Для корректной работы необходимо установить кран Маевского, который позволяет спускать лишний воздух из системы. При выборе этого метода подключения следует учитывать сложность замены батарей, так как в этом случае придется полностью отключить всю систему отопления, что может быть неудобно в холодное время года.

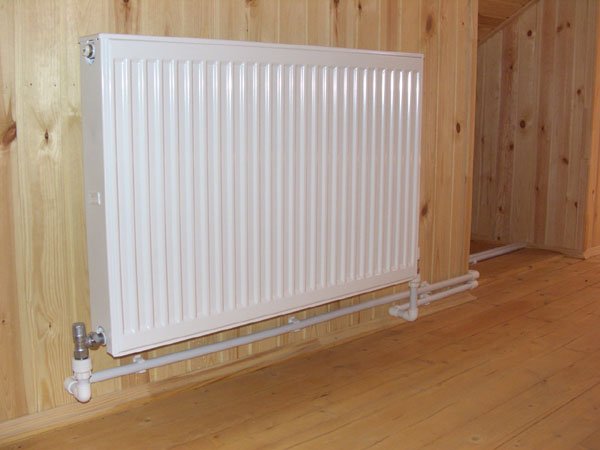

Для скрытой в полу системы отопления лучше всего подходит нижнее подключение радиаторов. В этом случае трубы подачи и обратки располагаются вертикально из пола и подключаются к нижней части батареи.

Подключение радиаторов (батарей) отопления

Интересные факты

Вот несколько интересных фактов о радиаторах с нижним подключением и их профессиональной установке:

1. Эстетика и пространство: Радиаторы с нижним подключением часто используются в интерьере, где важна эстетика. Они позволяют скрыть трубы, что делает помещение более аккуратным и современным. Профессиональная установка таких радиаторов требует точного планирования, чтобы минимизировать видимость труб и сохранить гармонию в дизайне.

2. Эффективность теплоотдачи: Радиаторы с нижним подключением могут обеспечивать более равномерное распределение тепла в помещении. При правильной установке и настройке системы отопления, они способны повысить общую эффективность отопления, что может привести к снижению затрат на энергоресурсы.

3. Гибкость в проектировании: Профессиональная установка радиаторов с нижним подключением предоставляет больше возможностей для проектирования системы отопления. Это особенно актуально для помещений с нестандартной планировкой, где важно учитывать не только функциональность, но и эстетические аспекты. Специалисты могут предложить индивидуальные решения, которые оптимально впишутся в интерьер и обеспечат комфортное отопление.

Монтаж радиаторов отопления – подключаем правильно

Для правильной установки батарей необходимо обеспечить их горизонтальное положение. Многие предпочитают устанавливать радиаторы с небольшим наклоном в сторону обратной трубы, чтобы обеспечить полный слив воды в конце отопительного сезона. Важно соблюдать расстояние между радиаторами и окружающими поверхностями: от батарей до подоконника — не менее 8–10 см, от пола до радиатора — 8–12 см, а до стены — не менее 5 см.

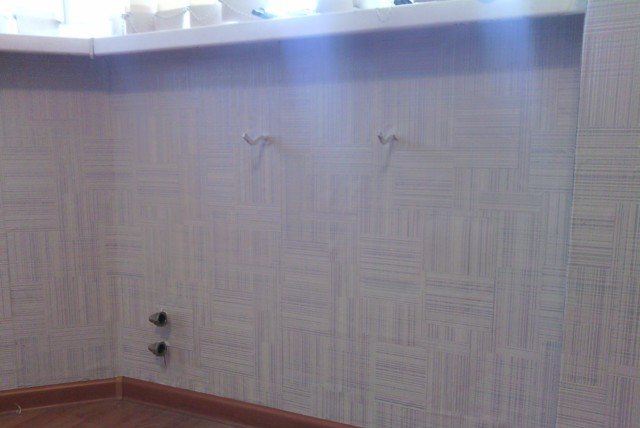

Перед установкой радиаторов следует подготовить стены: провести штукатурные работы, выровнять поверхности и подготовить их к финишной отделке. После установки на все радиаторы устанавливаются клапаны для сброса воздуха. Их следует затягивать с усилием не более 12 кг, для чего удобно использовать динамометрический ключ, который поможет аккуратно зафиксировать клапаны.

Перед закреплением радиаторов нужно установить заглушки, прокладки и пробки. Полезно также установить терморегулирующую арматуру. Важно не зачищать поверхности, контактирующие с уплотнительными прокладками, так как это может привести к протечкам из-за нарушения герметичности соединений.

Для крепления радиаторов к стене понадобятся кронштейны, которые фиксируются с помощью дюбелей. Необходимо точно измерить места установки кронштейнов, чтобы радиаторы правильно висели на крюках между секциями. При корректном размещении коллекторы батарей должны легко входить в кронштейны. После этого обязательно проверьте уровень установки радиаторов с помощью строительного уровня. После проверки можно переходить к подключению отопительной системы к стояку.

Если в системе отопления используются шаровые краны, следует помнить, что добиться герметичности может быть сложно. Лучше доверить установку таких деталей профессионалам. В качестве альтернативы можно использовать обычные вентильные краны для радиаторов, которые удобны в эксплуатации и не вызывают беспокойства по поводу протечек.

При использовании однотрубной системы отопления необходимо установить байпас. Без этой детали стояк может заблокироваться при закрытии крана отопительной системы. Чтобы снизить теплопотери, рекомендуется утеплить стены, используя фольгу, которая будет отражать тепло от батарей обратно в помещение. Для повышения теплового эффекта можно применять теплоизоляционные материалы. Такой «пирог» поможет сохранить тепло внутри помещения.

Как подключить радиатор отопления с боковым подключением

Нижнее подключение радиаторов – что нужно знать

При таком способе подключения трубопровод может быть нескольких типов. Трубы с односторонним подключением отопительной системы выходят с одной стороны радиаторов. В этом случае теплоноситель проходит через верхнюю пробку радиатора, а отвод охлажденной жидкости осуществляется через нижнюю пробку батареи.

При разностороннем подключении горячая вода поступает с одной стороны, а холодная отводится с противоположной. Этот тип подключения наиболее подходит для индивидуальных систем отопления, так как длина подачи и обратки в радиаторах с разносторонним подключением минимальна.

С нижним подключением на современном рынке доступны лишь несколько видов радиаторов. В панельных батареях нагревательные элементы могут состоять из одной или нескольких секций. Выбор радиаторов зависит от площади помещения, которое нужно обогреть, поэтому количество установленных панелей напрямую влияет на уровень тепла в комнате. В таких радиаторах предусмотрены узлы подключения и предустановленная термостатическая арматура.

Панельные радиаторы можно классифицировать на три типа. Для медицинских учреждений и детских садов используются гигиенические и гладкие батареи. Рекомендуем обратить внимание на модель Purmo, а также популярны радиаторы Kermi.

Следующий тип – профильные радиаторы, которые изготавливаются из листовой стали. Эти батареи покрываются порошковым напылением снаружи, а для увеличения срока службы на них наносится антикоррозийный лак.

Превосходят панельные радиаторы только стальные. Их основное преимущество заключается в возможности установки любой стороной. В трубчатых радиаторах теплоноситель подается сразу в крайнюю секцию, что может быть полезно при замене неисправных батарей. Трубчатые стальные радиаторы можно подключить к любой системе подводки труб, что избавляет от необходимости переделывать отопительную систему в квартирах.

Нижнее подключение стального панельного радиатора. Подключаем к системе отопления правильно.

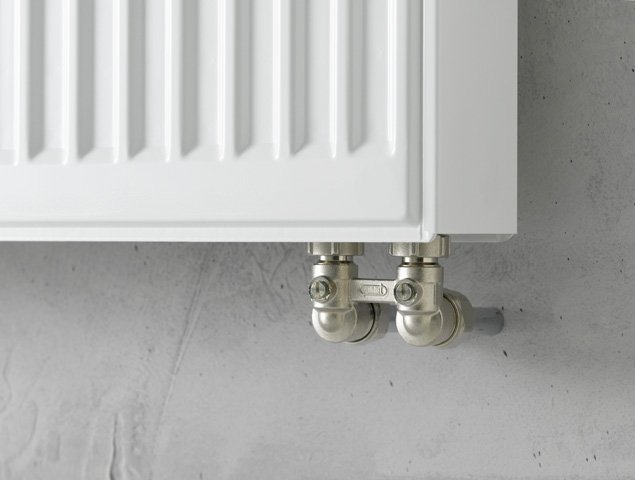

Достоинства и недостатки нижнего подключения радиаторов

Для оптимальной конфигурации разводки отопительной системы важно учитывать все преимущества и недостатки подключения радиаторов данного типа. Одним из главных плюсов систем с нижней подводкой является их надежность. Установка таких систем проста, что позволяет выполнить монтаж в короткие сроки.

Трубы в этом варианте подключения можно легко скрыть в полу, под плинтусами или с помощью декоративных элементов, что делает систему более эстетичной. Эффективный нагрев поверхности радиаторов также является значительным преимуществом. Высокая скорость движения теплоносителя способствует быстрому прогреву холодного воздуха, который поднимается вверх, ускоряя обогрев помещения.

Отопление с нижней подводкой обеспечивает отличную конвекцию.

Для повышения конвекционных свойств рекомендуется добавить дополнительные ребра внутрь секций алюминиевых радиаторов. В случае стальных батарей стоит увеличить количество П-образных пластинок между панелями. Такие радиаторы эффективно излучают тепло, передавая его в окружающее пространство через электромагнитные волны от нагретой поверхности.

Среди недостатков данной схемы можно выделить меньшую теплоотдачу по сравнению с другими способами подключения. В случае протечек доступ к скрытым трубам может стать серьезной проблемой. Кроме того, традиционно считается, что радиаторы с таким подключением имеют высокую стоимость. Некоторые пользователи отмечают, что уборка может быть затруднена из-за коротких отрезков труб, идущих от пола к входным коллекторам.

Несмотря на недостатки отопления с нижней подводкой, их использование остается оправданным. При грамотном подходе к монтажу такие радиаторы способны обеспечить отличные тепловые характеристики. Умелое планирование позволяет создать привлекательный дизайн помещений с такими батареями, а правильный расчет улучшит функциональность всей системы отопления.

Преимущества радиатора с нижним подключением

Выбор материалов для установки радиаторов

При установке радиаторов с нижним подключением важным этапом является выбор материалов, которые будут использоваться в процессе монтажа. Правильный выбор материалов не только обеспечивает долговечность и надежность системы отопления, но и влияет на ее эффективность и безопасность.

Первым шагом в выборе материалов является определение типа радиатора. На рынке представлены различные виды радиаторов: стальные, алюминиевые, биметаллические и чугунные. Каждый из этих материалов имеет свои преимущества и недостатки. Например, стальные радиаторы обладают высокой теплопроводностью и быстро нагреваются, но могут быть подвержены коррозии. Алюминиевые радиаторы легкие и имеют современный дизайн, однако они менее устойчивы к высоким давлениям. Биметаллические радиаторы сочетают в себе преимущества обоих материалов, обеспечивая надежность и эффективность. Чугунные радиаторы, хотя и тяжелые, имеют долгий срок службы и хорошо удерживают тепло.

Следующим важным аспектом является выбор трубопроводов. Для подключения радиаторов с нижним подключением обычно используются металлопластиковые или медные трубы. Металлопластиковые трубы легко монтируются и имеют хорошую устойчивость к коррозии, что делает их популярным выбором. Медные трубы, в свою очередь, обеспечивают высокую прочность и долговечность, но их установка требует специальных навыков и инструментов.

Не менее важным является выбор фитингов и соединительных элементов. Они должны быть совместимы с выбранными трубами и радиаторами. Рекомендуется использовать качественные изделия от проверенных производителей, чтобы избежать утечек и других проблем в будущем. Также стоит обратить внимание на наличие запорной арматуры, которая позволит регулировать поток теплоносителя и отключать радиатор при необходимости.

Кроме того, необходимо учитывать изоляционные материалы, которые помогут предотвратить потери тепла и защитят трубы от внешних воздействий. Использование теплоизоляции для трубопроводов, особенно в неотапливаемых помещениях, значительно повысит эффективность системы отопления.

В заключение, правильный выбор материалов для установки радиаторов с нижним подключением является ключевым фактором, влияющим на эффективность и надежность всей системы отопления. Рекомендуется заранее проконсультироваться с профессионалами, чтобы учесть все нюансы и выбрать оптимальные решения для конкретного случая.

Советы по выбору радиаторов с нижним подключением

При выборе радиаторов с нижним подключением важно учитывать несколько ключевых факторов, которые помогут обеспечить эффективное отопление и долговечность системы. Ниже представлены основные аспекты, на которые стоит обратить внимание.

1. Тип радиатора

Существует несколько типов радиаторов, которые могут быть подключены снизу: алюминиевые, биметаллические, стальные и чугунные. Алюминиевые радиаторы легкие и быстро нагреваются, но могут быть подвержены коррозии в агрессивных средах. Биметаллические радиаторы сочетают в себе преимущества алюминия и стали, что делает их более устойчивыми к высоким давлениям и коррозии. Стальные радиаторы имеют хорошую теплоотдачу и могут быть выполнены в различных дизайнах. Чугунные радиаторы, хотя и тяжелые, обладают высокой теплоемкостью и долговечностью.

2. Мощность радиатора

Правильный расчет мощности радиатора является критически важным для обеспечения комфортной температуры в помещении. Мощность радиатора должна соответствовать площади отапливаемого помещения, учитывая высоту потолков, количество окон и двери, а также уровень теплоизоляции. Рекомендуется использовать специальные калькуляторы или обратиться к специалистам для точного определения необходимой мощности.

3. Размер и дизайн

Размер радиатора должен соответствовать доступному пространству в помещении. При этом стоит учитывать не только высоту и ширину, но и глубину радиатора. Дизайн также играет важную роль, особенно если радиатор будет виден. На рынке представлены различные модели, от классических до современных, что позволяет выбрать оптимальный вариант для любого интерьера.

4. Материалы и качество

Качество материалов, из которых изготовлен радиатор, напрямую влияет на его долговечность и эффективность. При выборе радиатора стоит обратить внимание на наличие сертификатов качества и гарантийных обязательств от производителя. Также важно учитывать, что радиаторы с нижним подключением должны быть устойчивы к коррозии и механическим повреждениям.

5. Установка и обслуживание

Установка радиаторов с нижним подключением требует соблюдения определенных правил и рекомендаций. Важно правильно расположить радиатор относительно окон и стен для обеспечения оптимальной циркуляции воздуха. Кроме того, необходимо учитывать возможность доступа к радиатору для его обслуживания и очистки. Регулярное обслуживание, включая проверку на утечки и очистку от пыли, поможет продлить срок службы радиатора и повысить его эффективность.

6. Совместимость с системой отопления

Перед покупкой радиатора необходимо убедиться в его совместимости с существующей системой отопления. Разные системы могут иметь различные требования к давлению и температуре, поэтому важно выбирать радиаторы, которые соответствуют этим параметрам. Также стоит учитывать тип теплоносителя, который будет использоваться в системе (вода, антифриз и т.д.).

Следуя этим рекомендациям, вы сможете выбрать радиатор с нижним подключением, который будет эффективно работать и прослужит долгие годы, обеспечивая комфорт в вашем доме.

Обслуживание и уход за радиаторами с нижним подключением

Обслуживание радиаторов с нижним подключением является важной частью поддержания их эффективности и долговечности. Правильный уход за такими радиаторами не только обеспечивает комфортную температуру в помещении, но и предотвращает возможные поломки и утечки. Рассмотрим основные аспекты, связанные с обслуживанием и уходом за радиаторами с нижним подключением.

1. Регулярная проверка состояния радиаторов

Первым шагом в уходе за радиаторами является регулярная проверка их состояния. Необходимо осматривать радиаторы на наличие видимых повреждений, коррозии или утечек. Обратите внимание на соединения и краны, так как именно в этих местах чаще всего возникают проблемы. Если вы заметили какие-либо дефекты, рекомендуется обратиться к специалистам для их устранения.

2. Очистка радиаторов

С течением времени на радиаторах может скапливаться пыль и грязь, что снижает их эффективность. Для очистки радиаторов с нижним подключением можно использовать мягкую щетку или пылесос с насадкой для труднодоступных мест. Важно избегать использования агрессивных химических средств, которые могут повредить поверхность радиатора. Также стоит обратить внимание на пространство вокруг радиатора, чтобы обеспечить свободный доступ воздуха.

3. Прокачка радиаторов

В процессе эксплуатации радиаторов может происходить образование воздушных пробок, что приводит к снижению их теплоотдачи. Для устранения этой проблемы необходимо периодически прокачивать радиаторы. Это делается с помощью специального вентиля, который обычно расположен в верхней части радиатора. Откройте вентиль, чтобы выпустить воздух, и закройте его, когда начнет выходить вода. Регулярная прокачка поможет поддерживать оптимальную работу системы отопления.

4. Проверка давления в системе

Давление в системе отопления также играет важную роль в работе радиаторов. Рекомендуется периодически проверять манометр, установленный на котле или в системе. Оптимальное давление обычно составляет от 1 до 1,5 бар. Если давление ниже нормы, необходимо долить воду в систему, а если выше – проверить наличие утечек или обратиться к специалистам.

5. Подготовка к отопительному сезону

Перед началом отопительного сезона важно провести полное обслуживание системы отопления. Это включает в себя проверку всех радиаторов, очистку и прокачку, а также проверку котла и трубопроводов. Рекомендуется также провести профилактическую проверку у специалистов, чтобы избежать неполадок в самый разгар зимы.

6. Замена радиаторов

Если радиаторы старые и неэффективные, возможно, стоит рассмотреть их замену. Современные радиаторы с нижним подключением обладают высокой теплоотдачей и могут значительно улучшить комфорт в помещении. При выборе новых радиаторов важно учитывать их мощность, материал и совместимость с существующей системой отопления.

Таким образом, регулярное обслуживание и уход за радиаторами с нижним подключением являются залогом их эффективной работы и долговечности. Следуя простым рекомендациям, можно значительно продлить срок службы радиаторов и обеспечить комфортные условия в вашем доме.
