В современном строительстве надежность и безопасность конструкций играют ключевую роль, и правильный расчет металлоконструкций является основой для достижения этих целей. В данной статье мы рассмотрим простые методы вычислений, которые помогут вам эффективно оценить прочность и устойчивость металлических элементов. Используя математические формулы и специализированные компьютерные программы, вы сможете значительно повысить надежность своих построек. Кроме того, в видеоуроке мы поделимся тонкостями работы с калькулятором металлоконструкций, что сделает процесс расчетов доступным и понятным для каждого.

Расчет металлоконструкций, основанный на СНиП

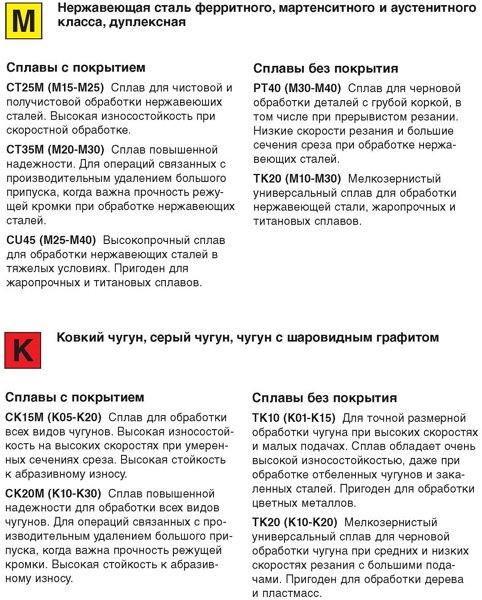

Определение пригодности изделия металлургической отрасли начинается с выбора марки стали или чугуна, которая наилучшим образом соответствует задачам. Если конструкция, собираемая из металлических компонентов, будет выполнять несущую функцию, потребуются определенные марки сплавов. Если конструкция не несущая, можно использовать те же марки или варианты с меньшей прочностью. Однако, поскольку вы будете приобретать готовые изделия, достаточно выбрать материал с оптимальными характеристиками.

Сначала решите, будете ли вы собирать конструкцию с помощью сварки или использовать болтовые соединения. Исходя из этого, выберите соответствующий вид металлопроката. Важно учитывать СНиП II-23-81, так как для различных типов металлоконструкций существуют определенные нормативные требования. В строительстве в основном применяется металлопрокат общего назначения, включая тавры, двутавры, трубы различных профилей (круглые, квадратные, прямоугольные), уголки и швеллеры. Также используются специальные изделия, получаемые в процессе проката, такие как двутавровые балки и профильные листы.

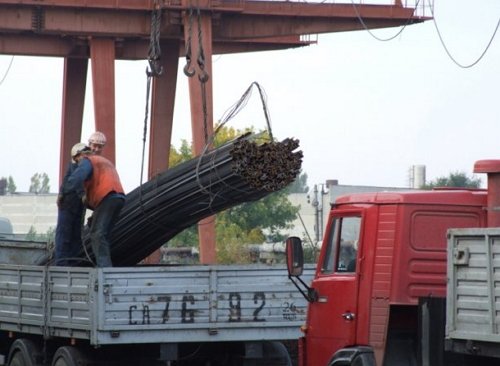

Все метизы классифицируются по сортаментам, что подразумевает характеристики, такие как форма, размеры, вес на единицу длины (обычно погонного метра), допустимые отклонения в размерах и геометрии, а также способы транспортировки. Все изделия металлопроката производятся в соответствии с ГОСТ или, реже, по техническим условиям конкретного предприятия. При выборе лучше ориентироваться на то, насколько характеристики подходят для конкретной задачи. Расчет металлоконструкций с точки зрения экономичности проката выполняется отдельно, для этого существуют специальные формулы, и мы начнем именно с этого этапа.

расчет металлоконструкций

Расчет металлоконструкций в отношении их экономичности

Существует распространенное заблуждение, что меньшие размеры и вес металлопроката делают конструкцию более выгодной. Однако более тонкие уголки способны выдерживать меньшие нагрузки, и это правило касается всех стальных и чугунных материалов. Для оценки экономичности изделия, будь то двутавр или швеллер, существует множество критериев. Важными показателями являются обычный и пластический моменты сопротивления (обозначаемые как W и Wп), момент инерции I, радиус инерции i и сопротивление поперечного сечения на срез Cc. Именно по этим параметрам определяется наиболее эффективная форма изделия.

В некоторых случаях целесообразно использовать удельную площадь профиля в поперечном сечении, обозначаемую как Аw, вычисляемую по формуле Аw = А/W^2/3. Здесь А — площадь поперечного сечения профиля, а W — момент сопротивления, равный единице. При сравнении различных конструкционных элементов и наличии показателей N = N1, отражающих характеристики материала (W, Wп, I или Cc), мы не всегда получаем одинаковые профили. Поэтому необходимо проводить расчет металлоконструкций с использованием формулы для определения относительной экономичности одного материала по сравнению с другим: Δ = (F/F1 – 1) . 100 %, где результат вычислений выражается в процентах. В данном случае F и F1 могут обозначать массу или стоимость определенной длины или всего изделия из металлопроката, а также площадь поперечного сечения.

Калькулятор расчета стоимости и себестоимости кованых изделий и металлоконструкций.

Интересные факты

Вот несколько интересных фактов, связанных с расчетом металлоконструкций для увеличения надежности построек:

1. Методы оптимизации: Современные методы расчета металлоконструкций, такие как метод конечных элементов (МКЭ), позволяют инженерам моделировать сложные нагрузки и условия эксплуатации. Это дает возможность выявлять слабые места в конструкции и оптимизировать ее, что значительно повышает надежность и долговечность зданий.

2. Использование высокопрочных сталей: В последние годы в строительстве все чаще применяются высокопрочные стали, которые позволяют создавать более легкие и устойчивые конструкции. Это не только снижает вес металлоконструкций, но и уменьшает затраты на материалы, при этом увеличивая общую надежность и устойчивость зданий к внешним воздействиям.

3. Инновационные покрытия: Для повышения коррозионной стойкости металлоконструкций разрабатываются новые виды защитных покрытий, включая наноструктурированные материалы. Эти покрытия не только защищают металл от коррозии, но и могут улучшать его механические свойства, что в итоге способствует увеличению надежности и срока службы конструкций.

Калькулятор металлоконструкций – определяем нагрузку

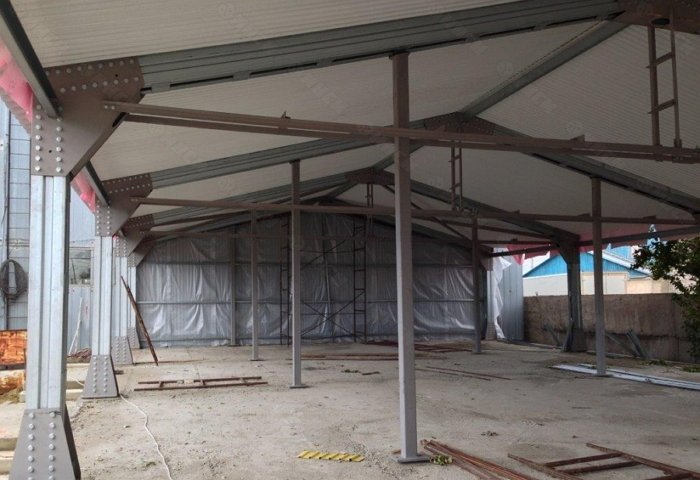

Не имеет значения, из какого проката изготовлены элементы — ферма или балка, на них сразу начинают действовать определенные силы, такие как изгиб и кручение. Со временем к этим силам добавляются дополнительные нагрузки, которые также следует учитывать, например, вес снежного покрова на крыше или накопление пыли и грязи на металлических перекрытиях. Однако в первую очередь необходимо обращать внимание именно на действующие силы, и в этом поможет калькулятор металлоконструкций.

Начнем с рассмотрения основных нагрузок, возникающих из-за собственного веса конструкции и других факторов — это изгиб и изгиб с растяжением. Для вычислений можно использовать формулы σ = M/W <=[σ] и σ = M/W + F/A <= [σ], где M — изгибающий момент, W — сопротивление изгибу, F — приложенная сила (например, вес), A — площадь поперечного сечения конструкции. Сила F рассчитывается по формуле F = FQ + FG, где FQ — усилие от полезной нагрузки, а FG — усилие от собственного веса.

Иногда необходимо заранее определить допустимую гибкость стержня фермы. Для этого используется формула λ = l/rmin, где l — длина стержня, а rmin = (Jmin/A)1/2, где Jmin — минимальный момент инерции сечения. В принципе, можно обойтись без сложных расчетов, воспользовавшись таблицей, которая также позволяет ориентироваться на коэффициент продольного изгиба φ:

Предельные значения нагрузок и деформаций указаны в СНиП для каждого типа конструкции.

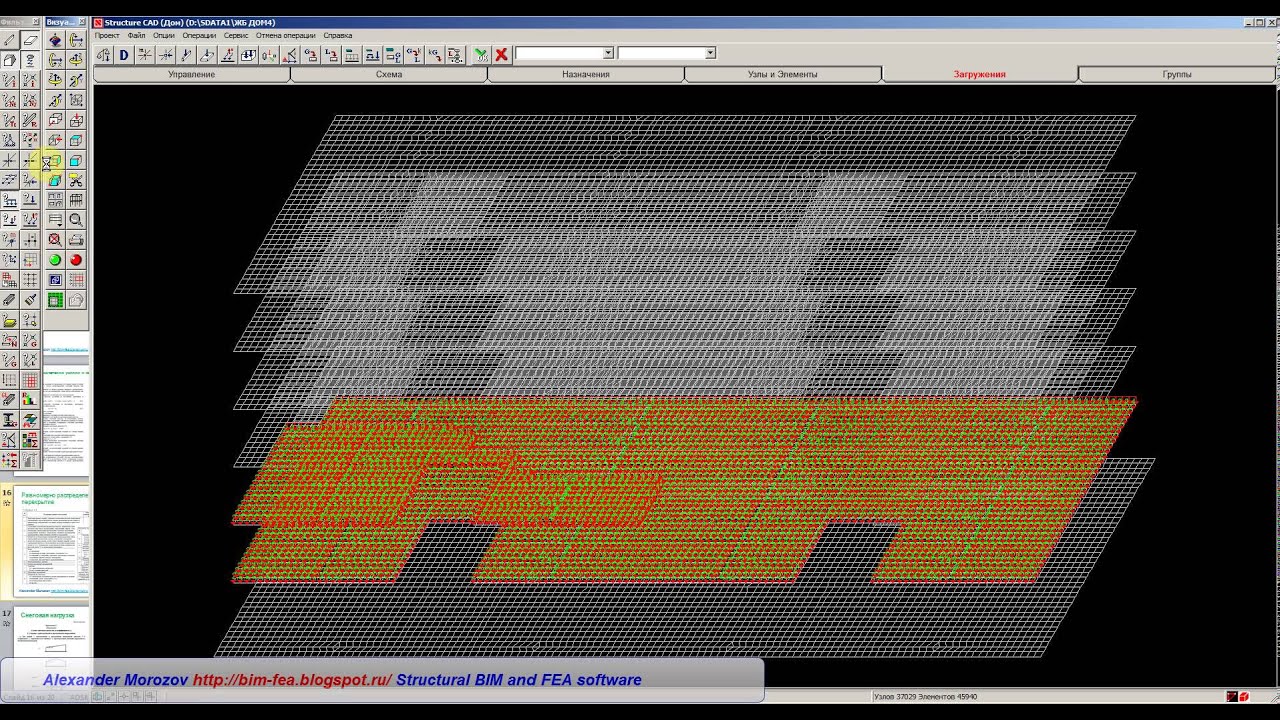

Расчет железобетонного многоэтажного монолитного здания НАГРУЗКИ SCAD Office 11.5 часть 9

Расчет стоимости металлических изделий

Часто люди, не разбирающиеся в ценах на металлические изделия, отправляются на строительный рынок, где могут часами изучать стоимость различных профилей и листового проката. Это разумно, так как все расчеты затрат основываются на рыночных ценах. Однако важно понимать, что общая стоимость конструкции формируется не только из цен на материалы, но и включает трудозатраты на сборку, а также расходы на транспортировку металлопроката. Кроме того, потребуется финансирование для подготовки проектной документации.

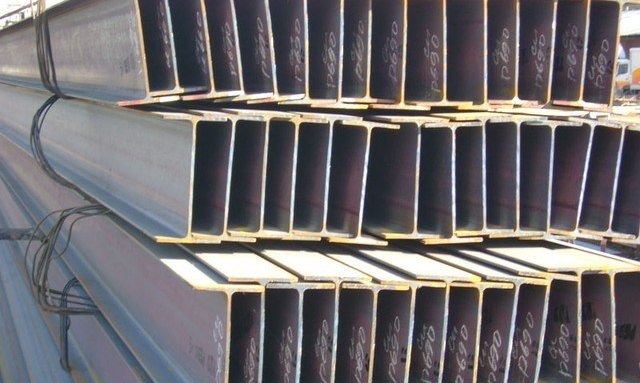

Самый простой способ оценить экономическую целесообразность выбора горячекатанного профиля — обратить внимание на метод производства. Наиболее доступными и недорогими являются изделия, полученные методом горячего проката, такие как сортовые и профильные продукты, а также листовые материалы. Из этих изделий с помощью холодного проката изготавливаются гнутые профили и гофрированные метизы, которые стоят дороже обычных стальных листов. Исключение составляют бесшовные трубы, которые значительно дешевле электросварных.
