Правильный расчет опалубки является ключевым этапом в процессе строительства, особенно при заливке цемента или бетона. Эта статья поможет вам разобраться в основных принципах и формулах, необходимых для точного определения размеров и количества материалов, что в свою очередь обеспечит надежность и долговечность вашего фундамента. Мы также предоставим обучающее видео, которое наглядно продемонстрирует процесс, делая его доступным даже для новичков. Правильный расчет опалубки не только сэкономит ваши ресурсы, но и предотвратит возможные ошибки, которые могут привести к серьезным последствиям в будущем.

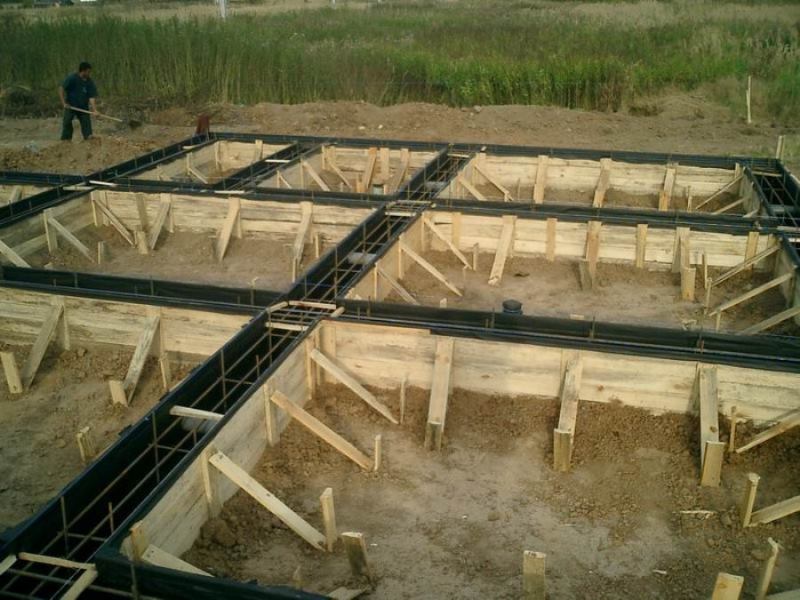

В каких случаях необходим расчет опалубки?

Цементные заливки становятся все более популярными для обустройства частных участков и территорий предприятий. Однако не всегда требуется возведение полноценной опалубки. Иногда достаточно установить несколько досок для достижения удовлетворительного результата. Например, при создании садовых дорожек важно лишь следовать заданному направлению и соблюдать запланированную ширину. Аналогично можно поступить с бетонными бордюрами для клумб, песочниц и других нужд. Тем не менее, в большинстве случаев проектирование опалубки необходимо, особенно если планируется серьезное строительство.

Проверка опалубки перед заливкой Расчет среднего сечения ленты

Калькулятор деревянной опалубки

Укажите размеры досок

Когда необходимо заранее рассчитать площадь и количество щитов и опорных стоек для конструкции, ограничивающей заливку? Эта процедура актуальна уже на этапе подготовки фундамента при строительстве дома. Аналогично можно формировать стены цокольного этажа или подвала. С помощью системы стоек и горизонтальных площадок легко создать перекрытие первого и второго этажей. Опалубка также подходит для возведения стен. Для завершения строительства можно использовать наливную крышу из пенобетона, для которой потребуется специальная конструкция.

Для опалубки применяются различные материалы, начиная от обрезных досок и заканчивая пенополистиролом. Кроме упомянутых видов древесины, используются листы OSB и фанеры, а также ламинат. Последний вариант, из-за высокой стоимости, чаще применяется при отливке стен, когда требуется высокая степень гладкости поверхности. Менее распространены цементно-стружечные плиты и металлические листы. Из стали изготавливаются крепежи, распорки и стойки для разборных опалубок. Пенополистирольные плиты, соединенные попарно с помощью металлических поперечин, позволяют быстро собрать несъемную опалубку и служат утеплителем.

Интересные факты

Вот несколько интересных фактов, связанных с расчетом опалубки на различных этапах строительства:

1. Влияние материалов на расчет: Разные материалы, используемые для опалубки (дерево, металл, пластик), имеют различные характеристики прочности и устойчивости. Например, металлическая опалубка может быть более долговечной и устойчивой к деформациям, что позволяет сократить время на монтаж и демонтаж, а также уменьшить количество необходимых расчетов.

2. Динамические нагрузки: При расчете опалубки важно учитывать не только статические нагрузки (вес бетона), но и динамические нагрузки, возникающие во время заливки. Например, вибрация от бетономешалок или механических вибраторов может привести к дополнительным нагрузкам на опалубку, что требует более тщательного проектирования и расчетов.

3. Технологии моделирования: Современные технологии, такие как BIM (Building Information Modeling), позволяют создавать трехмерные модели опалубки и проводить симуляции, что значительно упрощает процесс проектирования. Это позволяет заранее выявлять потенциальные проблемы и оптимизировать конструкцию, что снижает риски и затраты на этапе строительства.

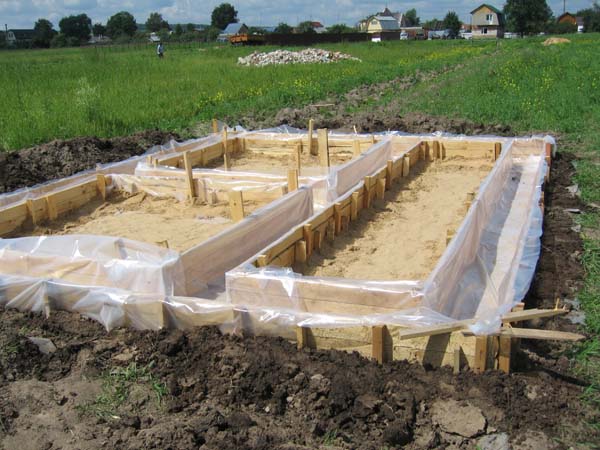

Как рассчитать опалубку для вертикальных заливок?

Столбчатый и ленточный фундамент для дома или забора, а также внешние стены и внутренние перегородки требуют установки конструкции из вертикальных щитов, которые фиксируются с помощью распорок. Щиты, установленные в два ряда (за исключением квадратной опалубки для столбчатого фундамента), должны быть надежно закреплены для легкого демонтажа после завершения работ. Наиболее простой способ соединения щитов — использование жестяных стяжек и внутренних распорок из тонкого бруса.

Перед расчетом опалубки для фундамента или стен необходимо точно измерить периметр будущего строения. Затем следует определить высоту конструкции, которая обычно составляет высоту фундамента или стены плюс 20 сантиметров. Если борта для заливки будут изготовлены из досок, нужно рассчитать, сколько кубометров пиломатериалов потребуется. Для этого удвоенный периметр умножается на высоту опалубки и на толщину доски. Формула выглядит как V = 2 PHn , где n — это толщина материала. Чтобы узнать, сколько штук материалов понадобится, удвоенный периметр умножаем на высоту борта и делим на площадь доски s, по формуле *2PH/ *s.

Наиболее эффективно изготовить щиты во время копки котлована или траншей под фундамент, что позволит сэкономить значительное количество времени. Для этого потребуется несколько листов фанеры толщиной 18 миллиметров размером 1525х1525 миллиметров, которые нужно распилить пополам (количество материала зависит от длины и высоты опалубки). По периметру каждого обрезка приколачивается брус 50х50 миллиметров с использованием пятисантиметровых гвоздей, которые вбиваются со стороны фанеры. В центре крепится поперечина из другого бруска. В продольных и торцевых частях каркаса сверлятся отверстия диаметром 13 миллиметров для болтового соединения, с помощью которого будет собираться конструкция из готовых щитов.

Кроме щитов, вам понадобятся жестяные стяжки, если вы не планируете использовать сложные деревянные крепления. На каждый щит потребуется подготовить 4 стяжки — по две сверху и снизу. Если опалубка одноуровневая, нижние жестяные элементы останутся в бетоне и будут просто обрезаны, а верхние можно будет использовать повторно. В случае многорядной конструкции для заливки стен съемными будут только верхние стяжки. Также для каждого щита понадобятся по два коротких бруска, длина которых должна соответствовать толщине фундамента или стены. По мере заливки бетона бруски извлекаются.

Деревянная опалубка своими руками. Как сделать опалубку под фундамент

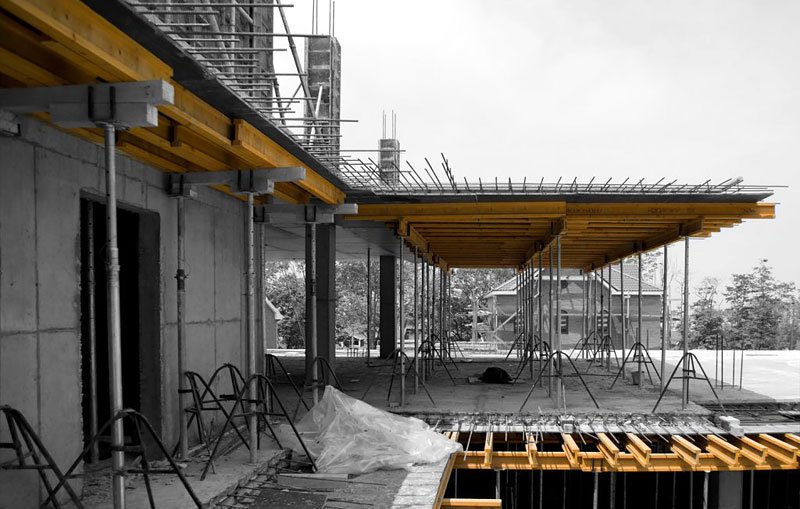

Калькулятор опалубки для перекрытий

Когда стены достигают нужной высоты, можно установить железобетонные плиты. Однако это не всегда возможно. Привлечение строительной техники, такой как подъемный кран, может вызвать проблемы на загородном участке. Поэтому удобнее использовать специализированные системы для заливки монолитного перекрытия жидким бетоном в процессе строительства. Для этого понадобятся металлические или деревянные опоры, поперечные балки и большие горизонтальные щиты с надстройками по краям. Использование брусовых стоек считается наименее предпочтительным.

Если высота перекрытия составляет менее 4,5 метров, для опор необходимо использовать телескопические стойки — по одной на каждый квадратный метр будущей монолитной плиты. Рассчитать их количество несложно. Более частое размещение опор приведет к лишним затратам, а реже устанавливать их нельзя, так как нагрузка на каждую стойку превысит допустимые 2000 кг, что может вызвать обрушение конструкции. Длина телескопических стержней должна учитывать, что на каждый ряд будет приходиться горизонтальная поперечная балка высотой от 40 сантиметров и более. Опоры можно приобрести только в стандартных размерах: от 1,7 до 3,1 метра, от 2 до 3,7 метра, от 2,4 до 4,2 метра и от 3 до 4,5 метра. Для устойчивости стойки оснащаются треногами и комплектуются унивилками для захвата поперечных балок.

Чтобы избежать смещения щитов, фанеру рекомендуется фиксировать к балкам с помощью саморезов.

При высоте между полом и потолком от 4,5 до 6 метров и толщине перекрытия более 40 сантиметров используются вышки-туры или объемные опалубки, состоящие из ячеек-клеток. Основное отличие между этими двумя типами опорных систем заключается в количестве стоек: во втором варианте их значительно больше. Для расчета количества вертикальных стержней и поперечных ригелей можно воспользоваться простым калькулятором опалубки. Например, для установки башенных конструкций нужно разбить помещение на квадраты 3х3 метра и установить опорную систему на их углах. Каждая стойка туры должна быть оснащена двумя домкратами, расположенными внизу и сверху, рядом с унивилками.

Объемная опалубка рассчитывается более сложным образом. Сначала необходимо определить, сколько стержней потребуется для одной опоры длиной 3 метра, используя формулу Nст = Н/3, где H – общая длина стойки. Она вычисляется по формуле H = Нl – Нб – Нуд – Нод, где Нl – расстояние между полом и потолком, Нб – высота поперечной балки, Нуд – длина унивилки с домкратом (50 или 75 см), Нод – длина опорного домкрата (50 или 75 см). Стержни, из которых собирается опора, могут иметь длину 100, 150, 200 или 300 сантиметров.

Количество стоек вычисляется по формуле Nс = (В/Lр + 1)(L/Lр + 1), где B – ширина площадки, Lp – длина площадки, L – длина поперечного ригеля (от 150 см). Результаты деления В/Lр и L/Lр следует округлять в меньшую сторону. Чтобы определить, сколько ригелей потребуется для соединения стоек в одном ярусе, используем формулу Nр = (В/Lр)(L/Lр + 1) + (В/Lр + 1)(L/Lр), а количество ярусов рассчитывается так: Nяр = Nст + 1. То есть, если в опоре 2 стержня, будет установлено 3 яруса ригелей. Количество крепежных вставок для сборки опоры рассчитывается следующим образом: Nяр = Nст – 1.

Опалубка перекрытий VELOX

Расчет опалубки для фундамента

Расчет опалубки для фундамента является важным этапом в процессе строительства, так как от правильности его выполнения зависит качество и долговечность всего здания. Опалубка служит формой для заливки бетона, и ее конструкция должна обеспечивать необходимую прочность и устойчивость на всех этапах работ.

Первым шагом в расчете опалубки является определение размеров фундамента. Необходимо учитывать проектные данные, такие как глубина заложения, ширина и длина фундамента. Эти параметры влияют на количество используемых материалов и общую стоимость работ.

Для расчета опалубки следует учитывать следующие аспекты:

• Тип фундамента: В зависимости от типа фундамента (ленточный, плитный, столбчатый) будут различаться и требования к опалубке. Например, для ленточного фундамента потребуется более длинная и узкая опалубка, тогда как для плитного — квадратные или прямоугольные формы.
• Материалы: Опалубка может быть выполнена из различных материалов, таких как дерево, металл или пластиковые панели. Каждый из этих материалов имеет свои характеристики, которые влияют на прочность и устойчивость конструкции. Деревянная опалубка, например, является наиболее распространенной, но требует дополнительной обработки для защиты от влаги.
• Толщина стенок опалубки: Толщина стенок опалубки должна быть достаточной для того, чтобы выдерживать давление свежезалитого бетона. Обычно рекомендуется использовать панели толщиной от 15 до 25 мм, в зависимости от высоты заливки.
• Устойчивость конструкции: Опалубка должна быть надежно закреплена и устойчива к деформациям. Для этого используются подпорки и дополнительные элементы, которые помогают распределить нагрузку и предотвратить смещение опалубки во время заливки бетона.

После определения всех необходимых параметров можно переходить к расчету количества материалов. Для этого нужно вычислить площадь опалубки, которая рассчитывается по формуле:

Площадь = (Длина + Ширина) * 2 * Высота

Где Длина и Ширина — размеры фундамента, а Высота — высота заливки бетона. Полученная площадь умножается на количество слоев опалубки, если таковые предусмотрены.

Необходимо также учитывать дополнительные расходы на крепежные элементы, такие как саморезы, анкеры и другие крепежные детали, которые обеспечат надежность конструкции. Важно помнить, что экономия на материалах может привести к серьезным последствиям, таким как деформация опалубки и, как следствие, нарушение геометрии фундамента.

В заключение, расчет опалубки для фундамента требует внимательного подхода и учета множества факторов. Правильно выполненный расчет не только обеспечит качественное выполнение работ, но и поможет избежать дополнительных затрат и проблем в будущем.

Учет нагрузки на опалубку

Учет нагрузки на опалубку является одним из ключевых аспектов проектирования и эксплуатации опалубочных систем. Правильная оценка нагрузок позволяет обеспечить безопасность и долговечность конструкции, а также избежать дополнительных затрат на материалы и трудозатраты. Нагрузки на опалубку можно разделить на несколько категорий: собственные веса материалов, временные нагрузки, динамические нагрузки и нагрузки от внешних факторов.

Собственные веса материалов включают в себя массу бетона, арматуры и самих опалубочных конструкций. При расчете необходимо учитывать плотность используемого бетона, которая может варьироваться в зависимости от его марки и состава. Например, стандартный бетон имеет плотность около 2400 кг/м³, что необходимо учитывать при определении общей массы заливки.

Временные нагрузки возникают в процессе строительства и могут включать в себя вес рабочих, строительного оборудования, а также временных конструкций, таких как леса и подмости. Эти нагрузки могут значительно варьироваться в зависимости от этапа строительства и должны быть учтены при проектировании опалубки. Например, если на опалубке планируется работа с тяжелым оборудованием, необходимо обеспечить дополнительную прочность и устойчивость конструкции.

Динамические нагрузки, такие как вибрации от работы строительной техники или колебания, возникающие при заливке бетона, также требуют внимания. Эти нагрузки могут привести к деформации опалубки, если она не будет должным образом спроектирована. Для их учета часто применяются коэффициенты динамического воздействия, которые увеличивают расчетные нагрузки.

Нагрузки от внешних факторов, таких как ветер, снег или дождь, также должны быть учтены при проектировании опалубки. В зависимости от климатических условий региона, в котором ведется строительство, необходимо учитывать максимальные значения этих нагрузок. Например, в регионах с высоким уровнем осадков следует предусмотреть дополнительные меры для предотвращения накопления воды на опалубке.

Для точного расчета нагрузок на опалубку используются специальные программы и методики, которые позволяют моделировать различные сценарии и определять максимальные нагрузки. Важно также учитывать нормативные документы и строительные нормы, которые регламентируют проектирование опалубочных систем. Это поможет избежать ошибок и обеспечить безопасность на строительной площадке.

В заключение, учет нагрузки на опалубку является неотъемлемой частью процесса проектирования и строительства. Правильная оценка всех видов нагрузок позволяет создать надежную и безопасную опалубочную систему, что в свою очередь способствует успешному завершению строительного проекта.

Выбор материалов для опалубки

Выбор материалов для опалубки является одним из ключевых этапов в процессе строительства, так как от этого зависит не только качество конечного продукта, но и эффективность работы на строительной площадке. Опалубка служит временной конструкцией, которая поддерживает бетон до его затвердевания, и должна обеспечивать необходимую прочность, устойчивость и герметичность.

Существует несколько типов материалов, которые могут быть использованы для создания опалубки, и каждый из них имеет свои преимущества и недостатки.

Деревянная опалубка

Деревянная опалубка является одним из самых распространенных вариантов. Она легка в обработке, доступна по цене и позволяет создавать конструкции любой формы. Основные преимущества деревянной опалубки:

• Легкость в монтаже: Дерево легко пилится и собирается, что позволяет быстро создавать необходимые формы.
• Экономичность: Деревянные щиты можно использовать многократно, что снижает затраты на материалы.
• Хорошая теплоизоляция: Дерево не проводит тепло, что помогает поддерживать оптимальную температуру бетона во время его затвердевания.

Однако деревянная опалубка имеет и свои недостатки, такие как подверженность гниению и деформации при воздействии влаги, а также необходимость дополнительной обработки для повышения прочности.

Металлическая опалубка

Металлическая опалубка, чаще всего изготавливаемая из стали или алюминия, обладает высокой прочностью и долговечностью. Она идеально подходит для крупных строительных проектов, где требуется высокая точность и надежность. Преимущества металлической опалубки:

• Долговечность: Металлические конструкции могут использоваться многократно без потери качества.
• Сопротивляемость к деформациям: Металл не подвержен деформации, что обеспечивает точность форм.
• Устойчивость к воздействию химических веществ: Металлическая опалубка не боится воздействия агрессивных сред.

Недостатком является высокая стоимость и сложность монтажа, а также необходимость в специальном оборудовании для транспортировки и установки.

Пластиковая опалубка

Пластиковая опалубка становится все более популярной благодаря своей легкости и устойчивости к влаге. Она идеально подходит для небольших объектов и может использоваться в условиях высокой влажности. Преимущества пластиковой опалубки:

• Легкость и простота в работе: Пластик легко монтируется и разбирается, что ускоряет процесс строительства.
• Устойчивость к коррозии: Пластиковые конструкции не подвержены коррозии и гниению.
• Гладкая поверхность: Пластик обеспечивает высокое качество отделки бетона.

Однако пластиковая опалубка может быть менее прочной по сравнению с металлической и деревянной, что ограничивает ее использование в крупных проектах.

Комбинированные решения

В некоторых случаях целесообразно использовать комбинированные решения, которые объединяют преимущества различных материалов. Например, можно использовать деревянные элементы для создания формы и металлические для усиления конструкции. Это позволяет оптимизировать затраты и повысить качество опалубки.

В заключение, выбор материалов для опалубки зависит от множества факторов, включая тип и масштаб строительного проекта, бюджет, а также условия эксплуатации. Правильный выбор материалов позволит обеспечить надежность и долговечность конструкции, а также сократит время и затраты на строительство.
