С приближением зимнего периода вопрос о теплопотерях зданий становится особенно актуальным. Правильный расчет теплопотерь позволяет не только создать комфортные условия для проживания, но и существенно сократить расходы на отопление. В данной статье мы рассмотрим основные методы расчета теплопотерь, включая использование онлайн-калькуляторов, что поможет вам самостоятельно оценить эффективность теплоизоляции вашего дома и подготовиться к холодам.
На чем основывается расчет теплопотерь здания
Каждый материал имеет свою теплопроводность, но уровень термического сопротивления, то есть способность удерживать тепло, у них различен. Тепло из любого здания, даже с качественной термоизоляцией, уходит через окна, двери, стены, пол, потолок (крышу) и систему вентиляции. При разнице температур между наружным и внутренним воздухом возникает «точка росы» с определенным значением. Местоположение этой точки — внутри, снаружи или в стене — а также температура в ней зависят от микроклимата в помещениях, материалов и толщины стен, а также от характеристик термоизоляции.
Если подойти к задаче серьезно и провести расчет теплопотерь здания по всем правилам, это займет много времени и потребует множества формул. Поэтому мы можем определить интересующие нас параметры более простым способом, воспользовавшись СНиП и ГОСТами. Мы не будем углубляться в расчеты и оставим в стороне определение среднегодовых температур и влажности по самой холодной пятидневке за несколько лет, как это предписывает СНиП 23-01-99. Вместо этого отметим самый холодный день последнего зимнего сезона, например, -30 °C. Также не будем учитывать среднесезонную скорость ветра, влажность в регионе и продолжительность отопительного периода.
Калькулятор теплопотерь здания
Укажите размеры и виды стен.
| Средняя температура на улице в течение дня | Выберите значение: -40°C, -30°C, -20°C, -15°C, -10°C, -5°C, 0°C, +5°C, +10°C |
| Средняя температура внутри помещения | |
| Стены + Только внешние стены! | Укажите внешние стены и перечислите слои, из которых они состоят |
| Помещения + | Перечислите все используемые комнаты, включая коридоры, и укажите состав слоев перекрытий |
| Тепловые потери: Через стены: — кВтЧерез окна: — кВтЧерез потолок: — кВтЧерез пол: — кВтЧерез вентиляцию: — кВтВсего: — кВтНажмите кнопку для расчета |
Распечатать
Что формирует микроклимат в жилом пространстве? Удобные условия для жильцов зависят от температуры воздуха tв, его влажности φв и скорости движения vв, возникающей благодаря вентиляции. Важным фактором является радиационное тепло или холод tр, исходящее от предметов и поверхностей, которые нагреваются или охлаждаются естественным образом. Результирующая температура tп определяется по формуле [tп = (tр + tв)/2]. Все эти параметры для различных помещений можно увидеть в таблице ниже.
Оптимальные условия микроклимата в жилых зданиях по ГОСТ 30494-96 [2]
| Время года | Помещение | Температура внутреннего воздуха tв , °С | Результирующая температура tп , °С | Относительная влажность внутреннего воздуха φв, % | Скорость движения воздуха v в , м/с |
| Не более | |||||
| Холодный | Жилая комната | 20-22 | 19-20 | 45-30 | 0,15 |
| То же, в регионах с t 5 от -31 °С | 21-23 | 20-22 | 45-30 | 0,15 | |
| Кухня | 19-21 | 18-20 | НН | 0,15 | |
| Туалет | 19-21 | 18-20 | НН | 0,15 | |
| Ванная, совмещенный санузел | 24-26 | 23-27 | НН | 0,15 | |
| Помещение для отдыха и учебы | 20-22 | 19-21 | 45-30 | 0,15 | |
| Межквартирный коридор | 18-20 | 17-19 | 45-30 | 0,15 | |
| Вестибюль, лестничная клетка | 16-18 | 15-17 | НН | 0,2 | |
| Кладовая | 16-18 | 15-17 | НН | НН | |
| Теплый | Жилая комната | 22-25 | 22-24 | 60-30 | 0,2 |
Ненормируемые параметры обозначены буквами НН.

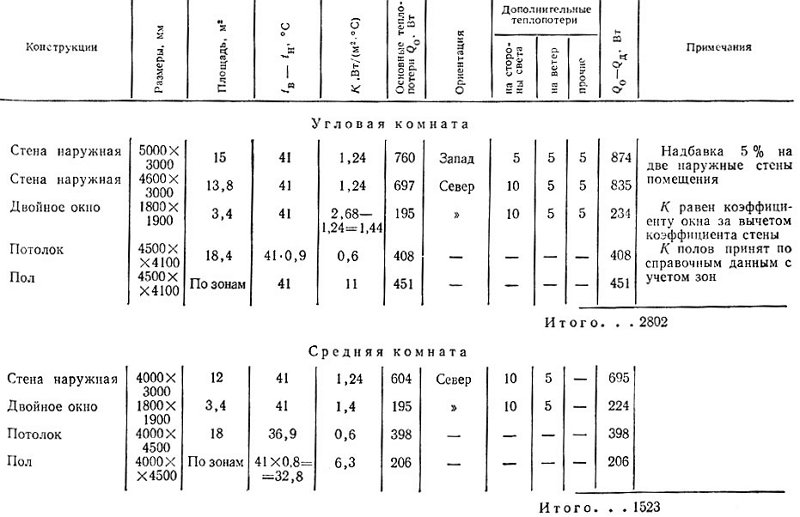

На фото представлен пример расчета теплопотерь в угловых и средних комнатах, remont.townevolution.ru. На изображении — таблица расчета теплопотерь здания с внешней и внутренней сторон, skachate.ru. Фото потерь тепла в % в обычном доме, ecoenergy.org.ua. На картинке — формулы расчета общих теплопотерь помещения через наружные ограждающие конструкции, proektmontag.ru. Фото таблицы теплопотерь для различных помещений двухэтажного дома, megastroi.ru.
| Параметр | Значение (единицы) | Примечание |
|---|---|---|
| Площадь здания | 100 м² | Общая площадь отапливаемого помещения |
| Удельные теплопотери | 100 Вт/м² | Среднее значение для жилых зданий |
| Общие теплопотери | 10,000 Вт | Площадь здания × Удельные теплопотери |
| Температура наружного воздуха | -10 °C | Средняя температура зимой |
| Температура внутри помещения | 20 °C | Комфортная температура |
| Разница температур | 30 °C | Температура внутри — Температура снаружи |
| Коэффициент теплопередачи | 1.5 Вт/(м²·К) | Для стандартных стен |
| Время отопления | 24 часа | Время, в течение которого требуется отопление |
| Общие теплопотери за сутки | 240 кВт·ч | Общие теплопотери × Время отопления |
| Рекомендуемая мощность котла | 12 кВт | С учетом запаса мощности |
Интересные факты
Вот несколько интересных фактов о расчете теплопотерь зданий, которые могут быть полезны в контексте подготовки к зимнему периоду:
-
Теплопотери через конструкции: Около 30-40% теплопотерь в зданиях происходит через стены, окна и крыши. Правильный выбор материалов и их теплоизоляционных свойств может значительно снизить эти потери. Например, использование многослойных стеклопакетов и утеплителей с высокой теплопроводностью может сократить расходы на отопление.
-
Влияние вентиляции: Вентиляция играет ключевую роль в теплопотерях. При недостаточной герметичности здания холодный воздух может поступать внутрь, а теплый — выходить наружу. Современные системы вентиляции с рекуперацией тепла позволяют значительно снизить эти потери, возвращая часть тепла обратно в помещение.
-
Энергетический аудит: Проведение энергетического аудита позволяет выявить слабые места в теплоизоляции здания и оптимизировать его энергопотребление. Аудит может включать тепловизионное обследование, которое помогает визуализировать места утечек тепла и определить, где необходимо провести дополнительные работы по утеплению.
Эти факты подчеркивают важность комплексного подхода к расчету теплопотерь и подготовке зданий к зимнему периоду.
Делаем теплотехнический расчет стены с учетом всех слоев
Каждому материалу присуще сопротивление теплопередаче: чем больше толщина стен или перекрытий, тем выше это сопротивление. Однако нельзя забывать о термоизоляции, которая делает ограждающие поверхности многослойными и значительно эффективнее предотвращает утечку тепла. Каждый слой имеет свой уровень сопротивления теплопередаче, и общая сумма этих значений обозначается в формулах как ΣRi (где i — номер слоя).
Материалы, из которых состоят ограждения помещений, имеют различные свойства, что создает колебания температурного режима внутри их структуры. Это позволяет вычислить общее сопротивление теплопередаче. Формула выглядит так: [Ro = Rв + Σ Ri + Rн], где Rв и Rн обозначают сопротивление на внутренних и наружных поверхностях ограждения, будь то стена или перекрытие. Утеплители вносят изменения в теплотехнический расчет стен, основываясь на коэффициенте теплотехнической однородности r, который определяется формулой [r = r1 + r2].
Показатели с цифровыми индексами представляют собой коэффициенты внутренних крепежей и соединения расчетного ограждения с другими элементами. Первый из них, r1, отвечает за крепление утеплителей. Если коэффициент теплопроводности утеплителя λ = 0,08 Вт/(м·°С), то значение r1 будет высоким. Если теплопроводность термоизоляции составляет λ = 0,03 Вт/(м·°С), то оно будет ниже.
Коэффициент внутренних крепежей уменьшается с увеличением толщины слоя утеплителя.
Ситуация выглядит следующим образом. Предположим, термоизоляция устанавливается с помощью прямого анкерного крепления на трехслойной ячеистобетонной стене, облицованной кирпичом снаружи. При толщине утеплителя в 100 миллиметров r1 будет находиться в диапазоне 0,78-0,91, при 150 миллиметрах — 0,77-0,90, а при 200 миллиметрах — 0,75-0,88. Если внутренний слой также выполнен из кирпича, то r1 составит 0,78-0,92. Если стены сделаны из железобетона, коэффициент изменится на 0,79-0,93. Оконные откосы и вентиляция дают значение r2 = 0,90-0,95. Все эти данные необходимо учитывать в дальнейшем.
Некоторые сведения о том, как рассчитать толщину утеплителя
Для начала расчета термоизоляции необходимо определить значение Ro, а затем выяснить требуемое термическое сопротивление Rreq, используя сокращенную таблицу ниже.
Требуемые параметры сопротивления теплопередаче для ограждающих конструкций:
| Тип здания/помещения | Градусо-сутки отопительного периода D d , °С·сут | Приведенное сопротивление теплопередаче ограждений R req , м2·°С/Вт | |||
|---|---|---|---|---|---|
| стены | покрытия | чердачного перекрытия и перекрытия над холодными подвалами | окна и балконные двери, витрины и витражи | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1. Жилые, лечебные и образовательные учреждения, интернаты | 2 000 | 2,1 | 3,2 | 2,8 | 0,30 |
| 4 000 | 2,8 | 4,2 | 3,7 | 0,45 | |
| 6 000 | 3,5 | 5,2 | 4,6 | 0,60 | |
| 8 000 | 4,2 | 6,2 | 5,5 | 0,70 | |
| 10 000 | 4,9 | 7,2 | 6,4 | 0,75 | |
| 12 000 | 5,6 | 8,2 | 7,3 | 0,80 | |
| а | — | 0,00035 | 0,005 | 0,00045 | — |
| b | — | 1,4 | 2,2 | 1,9 | — |
| 2. Общественные, административные и другие помещения с влажными или мокрыми режимами | 2 000 | 1,8 | 2,4 | 2,0 | 0,3 |
| 4 000 | 2,4 | 3,2 | 2,7 | 0,4 | |
| 6 000 | 3,0 | 4,0 | 3,4 | 0,5 | |
| 8 000 | 3,6 | 4,8 | 4,1 | 0,6 | |
| 10 000 | 4,2 | 5,6 | 4,8 | 0,7 | |
| 12 000 | 4,8 | 6,4 | 5,5 | 0,8 | |
| а | — | 0,0003 | 0,0004 | 0,00035 | 0,00005 |
| b | — | 1,2 | 1,6 | 1,3 | 0,2 |
Коэффициенты a и b применяются, если значение D d , °С·сут отличается от указанных в таблице. В этом случае R req , м2·°С/Вт вычисляется по формуле: R req = a D d + b. Для колонки 6 первой группы зданий существуют корректировки: если градусо-сутки меньше 6000 °С·сут, то a = 0,000075, а b = 0,15; если значение находится в диапазоне 6000-8000 °С·сут, то a = 0,00005, b = 0,3; при показателе более 8000 °С·сут, a = 0,000025, b = 0,5. После сбора всех данных можно переходить к расчету термоизоляции.
Теперь рассмотрим, как вычислить толщину утеплителя. Для этого понадобятся математические формулы. Первая формула позволяет определить требуемое условное сопротивление теплопередаче Roусл. тр = R req/r. Этот параметр необходим для вычисления требуемого сопротивления теплопередачи утеплителя Rуттр = Roусл. тр – (Rв + ΣRт. изв + Rн), где ΣRт. изв — сумма термического сопротивления слоев ограждения без учета теплоизоляции. Затем находим толщину утеплителя: δут = Rуттр λут (м), при этом λут берется из таблицы Д.1 СП 23-101-2004 [7], и округляем полученное значение в большую сторону до ближайшего конструктивного размера с учетом номенклатуры производителя.

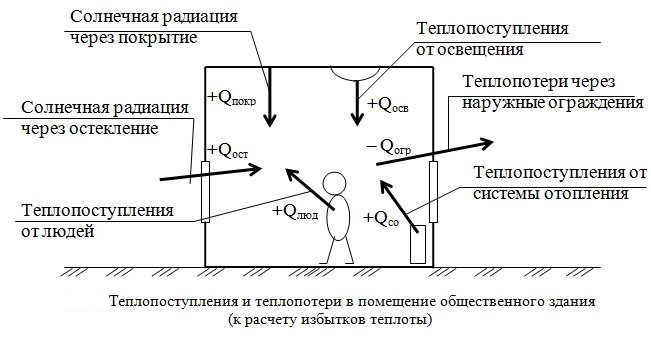

На фото — теплопоступления и теплопотери в помещении общественного здания, xiron.ru. Фото таблицы определения поправочного коэффициента для расчета теплопотерь, radiatorprado.ru. На фото — таблица теплопотерь при морозе в утепленном и неутепленном жилье, idea5.narod.ru. Фото основной причины высоких теплопотерь, intekosib.ru. На фото — поправочный коэффициент к расчетной разности температур, 56kss.ru.
Влияние окон и дверей на теплопотери
Окна и двери играют ключевую роль в общем тепловом балансе здания. Они являются основными местами, через которые происходит обмен теплом между внутренним пространством и окружающей средой. Поэтому их характеристики напрямую влияют на уровень теплопотерь, особенно в зимний период.
Первым аспектом, который необходимо учитывать, является теплопроводность материалов, из которых изготовлены окна и двери. Современные окна могут быть выполнены из различных материалов: дерева, алюминия, ПВХ. Каждый из этих материалов имеет свои теплоизоляционные свойства. Например, деревянные окна обладают хорошими теплоизоляционными качествами, но требуют регулярного ухода, в то время как пластиковые окна, как правило, имеют более низкую теплопроводность и не требуют особого обслуживания.
Кроме того, важным фактором является количество стеклопакетов. Однокамерные стеклопакеты имеют меньшую теплоизоляцию по сравнению с двух- или трехкамерными. Стеклопакеты с несколькими камерами обеспечивают лучшую защиту от холода, так как воздух между стеклами служит дополнительным теплоизолятором. Также стоит обратить внимание на тип стекла: специальные энергосберегающие стекла с низким коэффициентом теплопередачи могут значительно снизить теплопотери.
Не менее важным аспектом является качество установки окон и дверей. Даже самые высококачественные конструкции не смогут обеспечить должный уровень теплоизоляции, если они установлены с нарушениями. Неправильная установка может привести к образованию щелей и зазоров, через которые будет происходить утечка тепла. Поэтому важно доверять установку профессионалам и следить за качеством монтажа.
Также стоит учитывать плотность закрытия окон и дверей. Хорошо подогнанные конструкции с качественными уплотнителями минимизируют возможность проникновения холодного воздуха внутрь помещения. Уплотнители должны быть в хорошем состоянии, так как со временем они могут изнашиваться и терять свои теплоизоляционные свойства.
Не забывайте и о дополнительных элементах, таких как ставни, жалюзи и шторы. Они могут служить дополнительным барьером для холодного воздуха, особенно в ночное время, когда температура на улице значительно падает. Использование таких элементов может существенно снизить теплопотери и повысить комфорт в помещении.
В заключение, окна и двери являются важными элементами, влияющими на теплопотери здания. При их выборе и установке необходимо учитывать множество факторов, включая материалы, конструкцию, качество установки и дополнительные элементы. Правильный подход к этим аспектам поможет значительно снизить теплопотери и создать комфортные условия в вашем доме в зимний период.
Методы повышения энергоэффективности здания
1. Улучшение теплоизоляции
Одним из наиболее эффективных способов повышения энергоэффективности здания является улучшение теплоизоляции. Это может включать в себя замену окон на более современные с двойным или тройным остеклением, утепление стен, крыши и пола. Использование теплоизоляционных материалов, таких как минеральная вата, пенополистирол или эковата, позволяет значительно снизить теплопотери. Важно также обратить внимание на герметичность окон и дверей, чтобы избежать утечек тепла через щели.
2. Установка энергоэффективных систем отопления
Современные системы отопления, такие как конденсационные котлы, тепловые насосы и системы с солнечными коллекторами, могут значительно повысить энергоэффективность здания. Эти системы не только обеспечивают комфортную температуру в помещениях, но и позволяют сократить потребление энергии. Важно также правильно настроить систему отопления, чтобы обеспечить равномерное распределение тепла и минимизировать потери.
3. Использование возобновляемых источников энергии
Интеграция возобновляемых источников энергии, таких как солнечные панели или ветряные турбины, может существенно снизить зависимость здания от традиционных источников энергии. Солнечные панели могут обеспечить часть потребностей в электроэнергии, а ветряные турбины могут помочь в производстве электроэнергии для отопления. Это не только снижает затраты на энергию, но и способствует уменьшению углеродного следа.
4. Умные технологии и автоматизация
Внедрение умных технологий, таких как системы управления отоплением, вентиляцией и кондиционированием воздуха (HVAC), позволяет оптимизировать потребление энергии. Умные термостаты могут автоматически регулировать температуру в зависимости от времени суток и присутствия людей в помещении. Это позволяет не только повысить комфорт, но и значительно сократить расходы на отопление.
5. Энергоаудит
Проведение энергоаудита является важным шагом в повышении энергоэффективности здания. Энергоаудит позволяет выявить слабые места в теплоизоляции, определить источники утечек тепла и оценить эффективность существующих систем отопления и вентиляции. На основе полученных данных можно разработать план мероприятий по улучшению энергоэффективности, что поможет значительно сократить теплопотери и снизить затраты на отопление.
6. Правильное планирование и проектирование
На этапе проектирования здания важно учитывать его ориентацию относительно сторон света, чтобы максимально использовать солнечное тепло. Правильное расположение окон, использование навесов и других архитектурных элементов может значительно снизить потребность в отоплении. Также стоит рассмотреть возможность использования природных материалов, которые обладают хорошими теплоизоляционными свойствами.
7. Регулярное обслуживание систем
Регулярное обслуживание систем отопления, вентиляции и кондиционирования воздуха также играет важную роль в поддержании энергоэффективности здания. Чистка фильтров, проверка герметичности и настройка оборудования помогут избежать потерь энергии и обеспечить его эффективную работу. Необходимо также следить за состоянием теплоизоляции и при необходимости проводить ее обновление.
Анализ результатов расчета и рекомендации по улучшению
После проведения расчета теплопотерь здания важно не только проанализировать полученные результаты, но и разработать рекомендации по улучшению энергоэффективности. Эффективное управление теплопотерями позволяет не только снизить затраты на отопление, но и повысить комфорт проживания в зимний период.
Первым шагом в анализе результатов расчета является сопоставление полученных данных с нормативными значениями. Важно определить, насколько теплопотери вашего здания соответствуют установленным стандартам. Если показатели превышают допустимые нормы, это может свидетельствовать о недостаточной теплоизоляции, утечках воздуха или других проблемах.
Одним из основных факторов, влияющих на теплопотери, является качество теплоизоляции. Рекомендуется проверить состояние стен, крыши, окон и дверей. Если в этих местах наблюдаются значительные теплопотери, стоит рассмотреть возможность их утепления. Например, для стен можно использовать минеральную вату или пенополистирол, а для окон – установить стеклопакеты с низким коэффициентом теплопроводности.
Также следует обратить внимание на систему вентиляции. Неправильная организация воздухообмена может привести к значительным потерям тепла. Рекомендуется установить системы рекуперации, которые позволяют использовать тепло от отработанного воздуха для подогрева поступающего. Это не только снизит теплопотери, но и улучшит качество воздуха в помещении.
Не менее важным аспектом является герметичность здания. Утечки воздуха через щели в окнах, дверях и других конструкциях могут существенно увеличить теплопотери. Рекомендуется провести тест на герметичность, например, с помощью blower door теста, и устранить выявленные недостатки. Использование уплотнителей и герметиков поможет значительно улучшить ситуацию.
Кроме того, стоит рассмотреть возможность установки автоматизированных систем управления отоплением. Современные термостаты и системы «умного дома» позволяют оптимизировать расход энергии, регулируя температуру в зависимости от времени суток и присутствия людей в помещении.
В заключение, анализ результатов расчета теплопотерь и внедрение предложенных рекомендаций позволит значительно повысить энергоэффективность здания. Это не только снизит затраты на отопление, но и создаст комфортные условия для проживания в зимний период. Регулярный мониторинг состояния теплоизоляции и систем отопления поможет поддерживать оптимальный уровень энергоэффективности на протяжении всего времени эксплуатации здания.
