Тепловые пушки являются незаменимыми помощниками в обогреве помещений, особенно в холодное время года, и могут быть полезны как в быту, так и в производственных условиях. В данной статье мы рассмотрим разнообразие тепловых пушек, включая газовые, электрические и дизельные модели, а также предложим схемы и алгоритмы их изготовления своими руками. Вы узнаете, чем отличаются различные типы тепловых пушек, какие из них подходят для использования в закрытых помещениях, а какие — только на улице, что поможет вам сделать осознанный выбор в зависимости от ваших потребностей и условий эксплуатации.

Назначение и принцип действия тепловой пушки

Тепловая пушка — это мощный тепловентилятор, который быстро и эффективно обогревает большие помещения. Обычно прибор имеет форму короткой толстой трубы, установленной на основании, что создает ассоциацию с пушкой. Тепловой источник может быть стационарным или мобильным — в облегчённом варианте для переноски или на колесах.

Тепловые пушки востребованы для следующих задач:

• оперативного нагрева помещений, например, строительных площадок для быстрой просушки штукатурки или хранилищ для зерна и овощей для снижения влажности;
• быстрого прогрева комнат для выполнения работ, например, монтажа или ремонта натяжных потолков;
• осуществления технологических процессов в промышленных зданиях;
• сезонного обогрева нежилых помещений, не подключенных к центральному отоплению, таких как теплицы, ангары и склады;
• постоянного или временного обогрева жилых помещений, которые не могут быть подключены к другим источникам тепла, например, дач и загородных домов.

В быту маломощные тепловые пушки могут помочь отогреть замёрзший автомобиль, просушить помещение во время весенних паводков или создать комфортную температуру в беседке поздней осенью.

Принцип работы тепловых пушек схож с функционированием обычного тепловентилятора. Они используют теплогенератор (ТЭН, спираль или сжигаемое топливо) для нагрева воздуха внутри корпуса, а затем вентилятор распределяет этот теплый воздух по помещению.

Тепловые пушки с цилиндрическим корпусом обеспечивают дальнобойный обогрев, в то время как квадратные модели лучше подходят для локального обогрева.

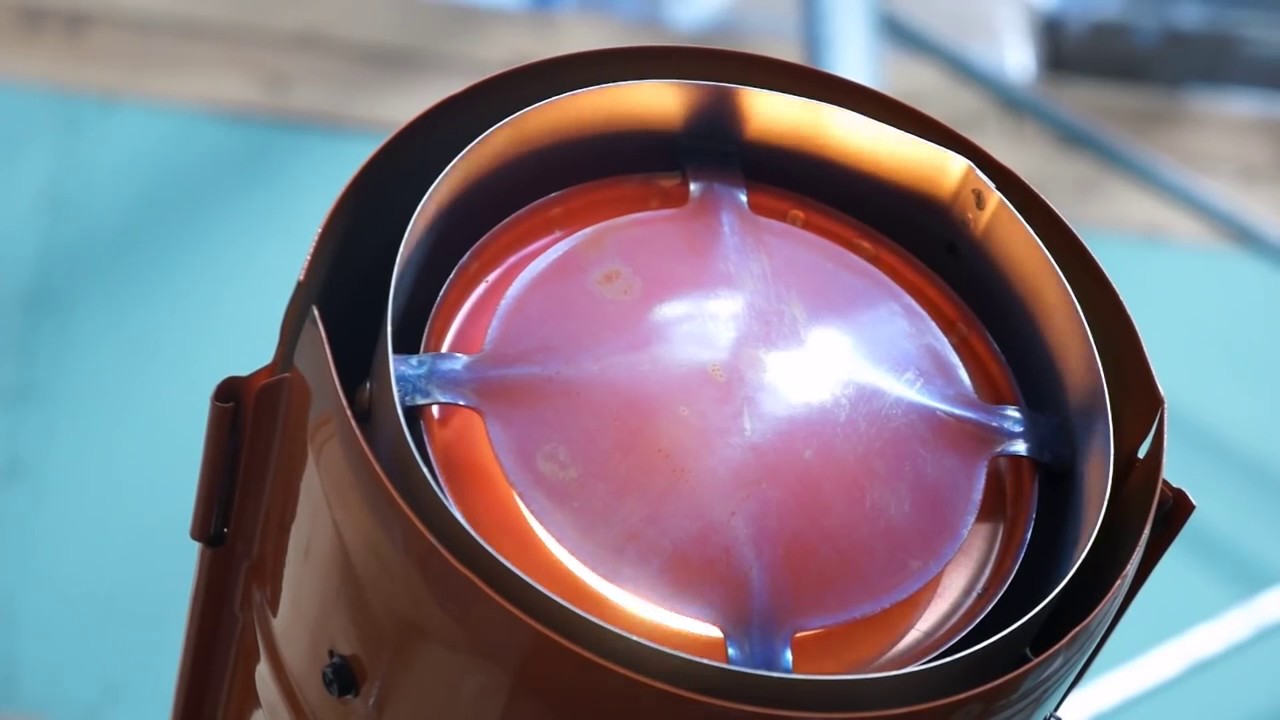

Устройство тепловых пушек — на что обратить внимание при выборе

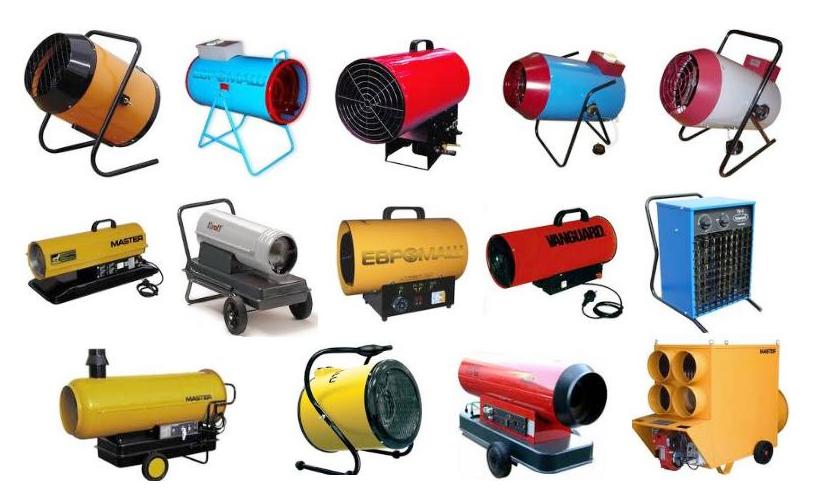

Виды тепловых пушек

Тепловые пушки классифицируются по типу нагревательного элемента. Их можно разделить на электрические (подключаемые к электросети) и горелочные (использующие сгораемое топливо). Для более информированного выбора стоит рассмотреть детальную классификацию. Электрические устройства бывают ТЭНовыми, инфракрасными или спиральными. Горелочные, в свою очередь, делятся на бензиновые, дизельные, газовые и комбинированные. Обычно для этих приборов не указывается конкретное назначение, но для вашей безопасности важно помнить, что горелочные тепловые пушки лучше использовать в нежилых помещениях, а электрические подходят для временных работ. Для более глубокого понимания темы вам поможет сравнительная таблица.

Интересные факты

Вот несколько интересных фактов о тепловых пушках и их самодельных вариантах:

1. Разнообразие конструкций: Тепловые пушки могут быть как электрическими, так и газовыми. Электрические модели часто используются в помещениях, где требуется быстрое обогревание, тогда как газовые более мобильны и подходят для использования на открытом воздухе. Самодельные тепловые пушки могут быть созданы из подручных материалов, таких как старые обогреватели или даже автомобильные радиаторы, что делает их доступными для DIY-энтузиастов.

2. Алгоритмы изготовления: При создании тепловой пушки своими руками важно учитывать не только источник тепла, но и систему вентиляции. Эффективные самодельные конструкции часто используют вентиляторы для распределения горячего воздуха, что позволяет повысить эффективность обогрева. Существуют различные алгоритмы, которые помогают оптимизировать процесс, включая выбор материалов, расчет мощности и проектирование системы управления.

3. Безопасность и эффективность: При изготовлении тепловой пушки своими руками необходимо учитывать безопасность. Неправильное использование или недостаточная изоляция могут привести к перегреву и пожару. Поэтому важно следовать проверенным схемам и рекомендациям, а также использовать термостойкие материалы. Эффективные самодельные конструкции могут значительно снизить затраты на отопление, если они правильно спроектированы и собраны.

Обзор тепловых пушек TOR

Таблица: сравнение тепловых пушек с разными способами нагрева

Стационарная установка тепловой пушки в помещении без согласия контролирующих органов разрешена только для электрических или дизельных моделей. Газовые устройства считаются взрывоопасными и могут использоваться только с разрешением службы безопасности.

Горелочные тепловые пушки могут быть опасны из-за продуктов сгорания, поэтому на рынке появились более безопасные варианты — пушки непрямого нагрева.

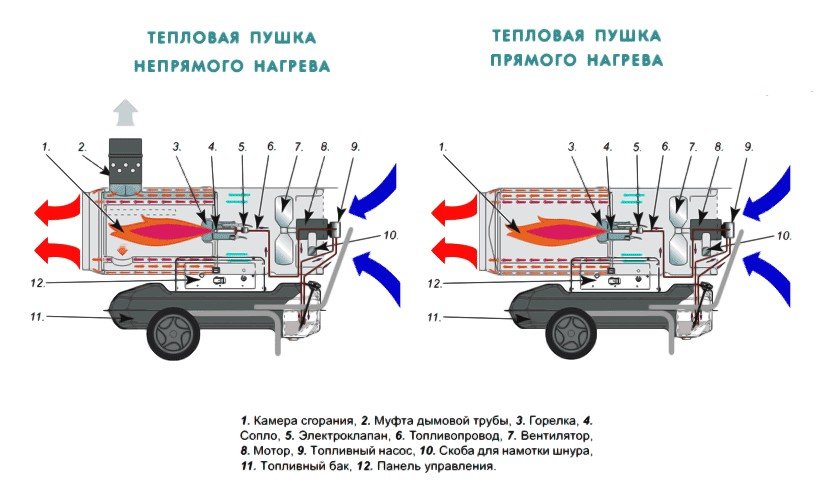

Горелочные или жидкотопливные нагреватели делятся на:

• Пушки прямого нагрева — устройства, в которых нагреваемый воздух смешивается с продуктами горения и распространяется по помещению. Они выделяют угарный газ, поэтому их нельзя использовать в жилых помещениях или местах с длительным пребыванием людей (например, в рабочих цехах). В помещениях с такими пушками должна быть мощная вентиляция для удаления вредных газов и обеспечения нормального горения. Эти устройства часто применяются в гаражах благодаря экономичному расходу топлива и КПД свыше 99%.
• Пушки непрямого нагрева оснащены теплообменником. Это позволяет нагретой смеси воздуха и вредных газов передавать тепло воздуху в помещении, не смешиваясь с ним. Продукты сгорания выводятся в дымоотвод, что снижает риск для людей. Такие устройства можно устанавливать на предприятиях или в гаражах без необходимости в мощной вентиляции, но их КПД ниже, так как часть тепла теряется в дымоходе.

Если у вас есть желание и опыт в ремонте нагревательных приборов, можно создать тепловую пушку любого типа: электрическую, жидкотопливную или водяную. Сложности могут возникнуть только с инфракрасными моделями из-за более сложных компонентов.

Если вы планируете установить в гараже тепловую пушку прямого нагрева, используйте только газовую или биодизельную модель и обязательно включайте вентиляцию. Продукты сгорания других видов топлива могут быть более опасными и негативно влиять на здоровье.

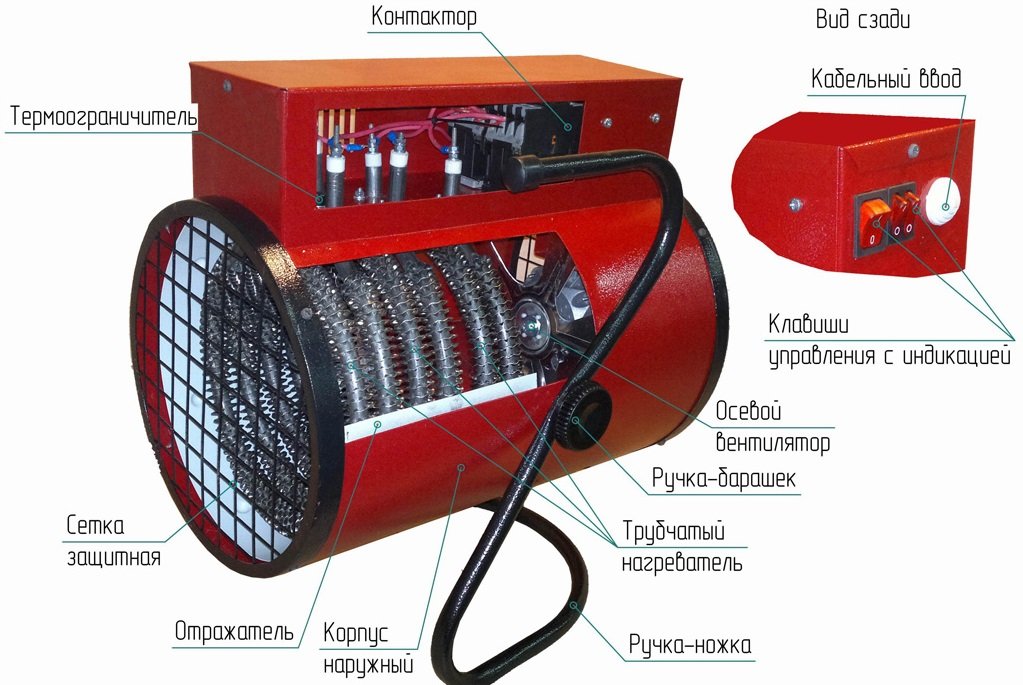

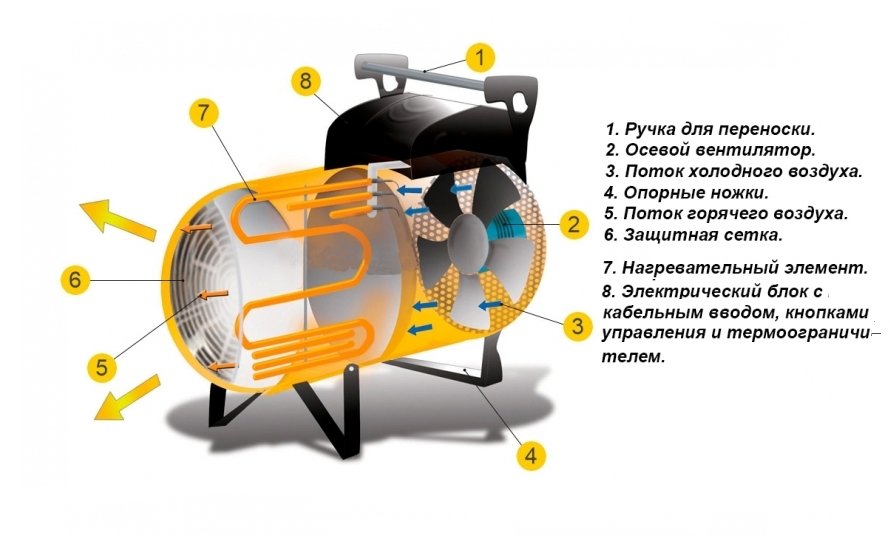

Из каких элементов состоит тепловая пушка

Обогревающий прибор состоит из следующих основных компонентов:

• корпус, который может иметь форму короткой трубы большого диаметра, а также иногда куба или призмы. Стенки корпуса обычно имеют значительную толщину (в электрических моделях, особенно мобильных, стенки могут быть тоньше, в горелочных — толще). В качестве материала используется металл, огнеупорный пластик или керамика;
• нагревательный элемент (ТЭН, спираль или горелка). Этот компонент определяет мощность, коэффициент полезного действия и безопасность устройства;
• вентилятор для эффективного воздухообмена. Он значительно мощнее, чем в обычных бытовых моделях, поэтому преобразовать стандартный тепловентилятор в тепловую пушку не получится — даже с хорошим нагревательным элементом КПД такой конструкции будет ниже необходимого;
• автоматика с проводами и кнопками для включения, выключения и регулировки мощности. Блок управления должен быть надежным, а провода — достаточно толстыми, иначе устройство может быстро выйти из строя;
• защитная металлическая решетка, которая предотвращает случайное прикосновение пользователя к нагревательному элементу и защищает прибор от попадания крупных горючих предметов.

В качественной тепловой пушке обязательно должен присутствовать термостат — устройство, контролирующее текущую температуру и автоматически включающее или выключающее прибор. Это позволяет более эффективно использовать устройство, экономить электроэнергию или теплоноситель и продлевает срок службы прибора. Отсутствие термоограничителя может привести к пожару на складе или гибели растений в теплице или оранжерее.

Расчёт мощности прибора

Чтобы ваша пушка работала эффективно в помещении, сначала определите минимальную мощность устройства, используя следующую формулу:

Qт=V×∆T×K/860, где

• Qт — минимальная мощность обогревателя в кВт/час;
• V — объем отапливаемого пространства в м³;
• ∆T — разница между самой низкой температурой на улице и желаемой температурой внутри помещения в °C;
• K — коэффициент теплопотерь:
  • 3,0 — 4,0 — здание без теплоизоляции;
  • 2,0–2,9 — неэффективная теплоизоляция;
  • 1,0–1,9 — средняя теплоизоляция (стены толщиной в два кирпича, немного окон, простая крыша без проемов);
  • 0,6–0,9 — хорошая теплоизоляция (утепленные стены, уплотнение дверей и окон, стеклопакеты).

Если ваше помещение не является производственным (высота потолков не превышает 3 м), вы можете использовать данные из таблицы.

Таблица: зависимость необходимой мощности пушки от площади помещения

Чрезмерно мощная тепловая пушка в ограниченном пространстве может вызвать пожар. Рекомендуется использовать устройства с подходящей мощностью (или с регулятором) и не оставлять их без присмотра.

Варианты изготовления своими руками

Тепловая пушка — мощное устройство, требующее внимательного обращения. Если у вас нет опыта в ремонте таких приборов, лучше начинать с электрических моделей. Они проще в использовании и безопаснее, особенно если подключать их через устройство защитного отключения (УЗО). В худшем случае самодельная пушка может не заработать или некоторые её компоненты выйдут из строя. Однако риск пожара или взрыва, который часто возникает с жидкотопливными самодельными пушками, с электрической моделью значительно ниже.

В первые несколько дней не оставляйте самодельную тепловую пушку без присмотра. Даже если у вас есть опыт в создании подобных устройств, лучше проявить осторожность, чем потом исправлять последствия случайной ошибки.

Как сделать электрическую тепловую пушку

Конструкцию тепловой пушки можно разделить на механическую и электрическую части.

Для создания механической части вам понадобятся:

• тонкостенная труба нужного диаметра для корпуса или листовой металл для формирования корпуса;
• нагревательный элемент (ТЭН) с необходимой мощностью или несколько ТЭНов с подходящей общей мощностью;
• вентилятор (мотор с крыльчаткой) с мощностью, соответствующей выбранным ТЭНам;
• основа-опора, ножки или арматура для сварки опоры;
• трубка с креплениями для ручки (по желанию);
• защитные решётки (диаметр должен соответствовать диаметру корпуса) или проволока для их изготовления.

Для экономии можно использовать детали от старой техники, важно лишь проверить их работоспособность и уточнить мощность.

Не используйте асбестоцементные трубы в качестве корпуса тепловой пушки, так как они могут взрываться при сильном нагреве. Более безопасным вариантом будет керамическая труба для дымохода.

Электрическая часть тепловой пушки включает:

• переключатели для изменения режимов работы (средняя мощность, полный нагрев, только вентилятор);
• термоограничитель, предотвращающий перегрев устройства (это защитит от поломки и возгорания);
• терморегулятор для контроля температуры нагрева воздуха;
• провода для соединения компонентов (уточните сечение при покупке, если не можете выбрать самостоятельно);
• шнуры с вилками на 220 В (2 шт., обязательно с заземлением).

Важно: вентилятор и нагревательный элемент должны подключаться к электросети отдельно.

Инструкция по созданию электрической тепловой пушки своими руками:

После сборки обязательно проведите тестирование устройства. Рекомендуется, чтобы используемые розетки были подключены через устройство защитного отключения (УЗО). Это обеспечит автоматическое отключение питания в случае неправильной сборки. Если устройство работает без проблем, можете смело приступать к его эксплуатации.

Видео: самодельная электрическая тепловая пушка

Сборка электрической тепловой пушки не требует специализированных инструментов; достаточно шуруповерта с битами и сверлом. Для изготовления газового варианта потребуется качественный сварочный аппарат.

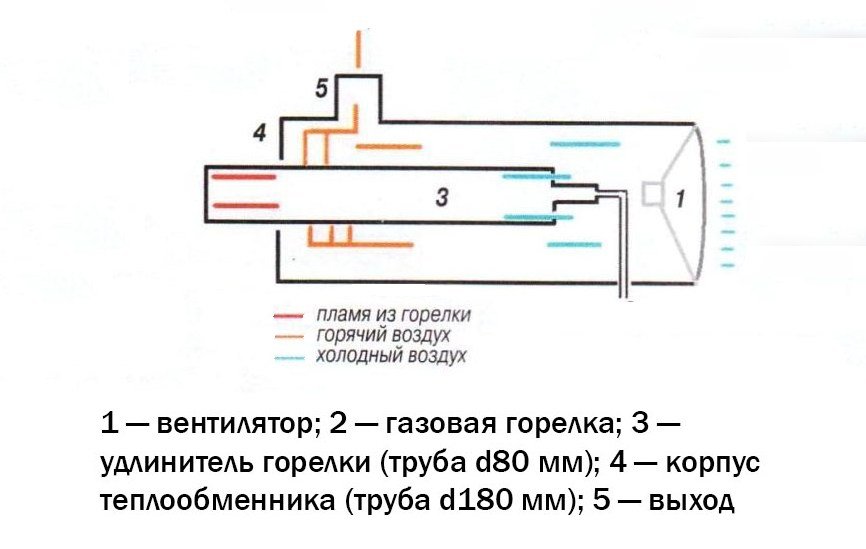

Изготовление газовой тепловой пушки

Если вы решили создать газовую пушку самостоятельно, рекомендуется выбрать модель непрямого нагрева. Она проста в изготовлении и обеспечивает большую безопасность и комфорт в использовании.

Для сборки газовой тепловой пушки вам понадобятся следующие компоненты:

• газовая горелка в сборе;
• металлическая труба с толстыми стенками небольшого диаметра (например, 8 см), которая после сварки с горелкой станет камерой сгорания;
• металлическая труба большего диаметра (например, 18 см) для корпуса теплообменника;
• вентилятор для подачи воздуха в камеру сгорания;
• устройство для дистанционного поджига газа;
• редуктор для снижения давления газа при подаче из баллона или магистрали в камеру сгорания;
• металлическая труба диаметром 8–10 см для отвода продуктов сгорания. Длина этой трубы зависит от расстояния между патрубком на корпусе и вентиляционным отверстием в стене;
• рама для установки всей конструкции.

Чтобы подготовить горелку к использованию в пушке, увеличьте её отверстие до 5 мм в диаметре и расширьте жиклёр (отверстие для подачи топлива) до 2 мм в диаметре.

Приступим к сборке:

Готовое устройство можно подключить к баллону со сжиженным пропаном или другим газом через редуктор или регулирующий вентиль.

Важно: тщательно герметизируйте все соединения трубок, подающих газ, и обязательно устанавливайте устройство для дистанционного поджига. Несоблюдение этих правил может привести к взрыву установки.

Видео: газовая тепловая пушка непрямого нагрева своими руками

Изготовление дизельной или бензиновой тепловой пушки

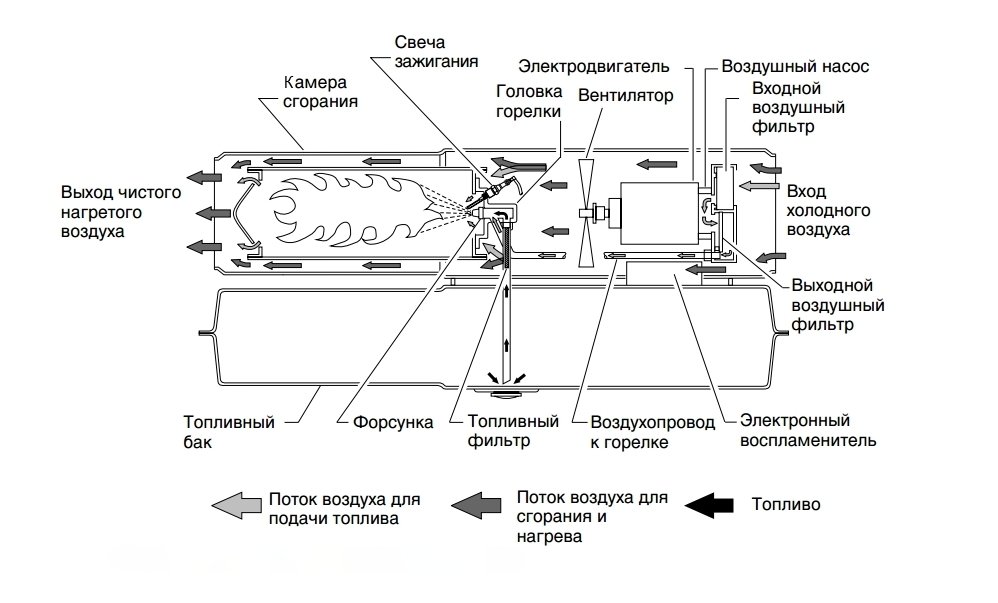

Дизельная тепловая пушка отличается от электрических моделей наличием топливного бака. Чем больше объем бака, тем дольше устройство может работать без дозаправки.

Для создания дизельной тепловой пушки вам понадобятся следующие компоненты:

• Топливный бак из материала с низкой теплопроводностью или металлический, дополнительно изолированный и защищенный кожухом. Неправильный выбор материала может привести к подогреву топлива во время работы, что увеличивает риск возгорания и взрыва;
• Корпус пушки, выполненный из толстостенной трубы или металлического бака;
• Труба меньшего диаметра для камеры сгорания, которая должна свободно помещаться внутри основного корпуса, оставляя пространство для отвода горячего воздуха. Рекомендуемое соотношение диаметров — 1:2;
• Электродвигатель соответствующей мощности для установки в корпус;
• Вентилятор, подключаемый к электродвигателю. Диаметр его крыльчатки должен быть на 1-2 см меньше внутреннего диаметра корпуса;
• Топливный насос, фильтр и форсунка для подачи топлива;
• Горелка со свечой зажигания для воспламенения топлива;
• Воздушный насос и входные и выходные фильтры для системы распределения воздуха;
• Защитные решетки для основного корпуса.

Все перечисленные элементы необходимо соединить согласно схеме, представленной на изображении. Важно соблюдать расстояние между топливным баком и корпусом, следить за герметичностью всех камер и качеством электрических соединений. Однако, если у вас нет опыта в подобных работах, конструкция может оказаться небезопасной. Поэтому рекомендуется использовать упрощенную схему:

В результате вы получите мобильную тепловую пушку на жидком топливе, в которой большинство критически важных узлов уже собраны на заводе, что делает такие устройства более надежными и безопасными по сравнению с самодельными аналогами.

Видео: сборка дизельной тепловой пушки своими руками

Дизельная пушка горелка

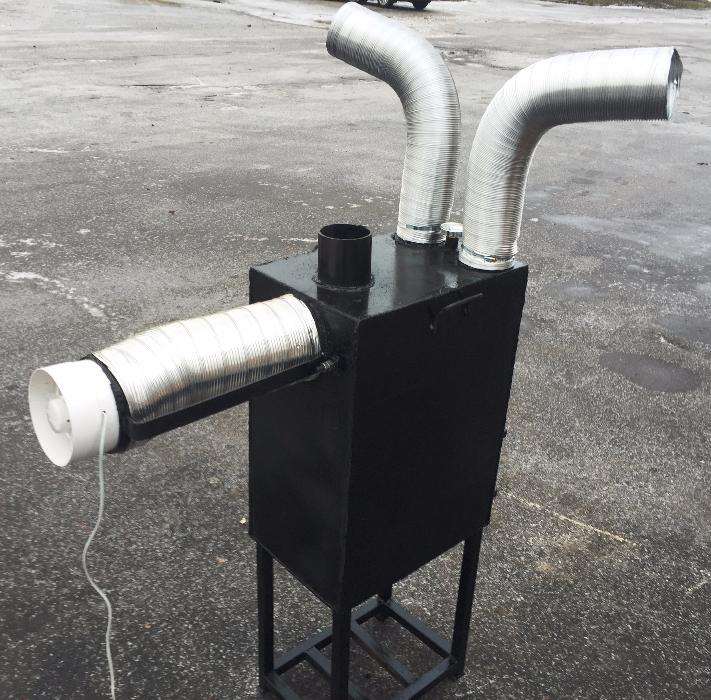

Тепловая пушка на дровах

Тепловая пушка на твердом топливе — это стационарный котел для отопления, который обогревает воздух в помещении вместо нагрева воды. По сути, это обычная буржуйка, которую может сделать почти любой владелец гаража. Для ее создания не требуются сложные конструкции или множество электронных компонентов. Главное отличие — наличие дополнительного патрубка для подключения вентилятора. Если вы уже знаете, как сделать электрическую или жидкотопливную тепловую пушку, создание дровяной не составит труда.

Видео: самодельная тепловая пушка на дровах

Если вы сомневаетесь в способности подобрать качественные материалы и комплектующие или не уверены в своих навыках сварки и электрики, лучше обратиться к опытному специалисту. Вы можете заказать услуги профессионала или приобрести готовую конструкцию. Это обеспечит вашу безопасность и позволит использовать надежное устройство.

Особенности эксплуатации и ухода

Чтобы ваш прибор прослужил долго, следуйте этим рекомендациям:

• Используйте только качественное топливо (газ, дизельное топливо, бензин);
• Избегайте резких перепадов напряжения в электросети. Если это частое явление в вашем районе, подключайте пушку через устройство защитного отключения (УЗО);
• Не допускайте попадания влаги на электрическую тепловую пушку и не используйте её в помещениях с высокой влажностью (выше 93%);
• Защищайте прибор от ударов, падений и механических воздействий;
• Устанавливайте прибор на расстоянии не менее 0,5 м от легковоспламеняющихся предметов, включая ткани и мебель;
• Позвольте прибору адаптироваться (не менее 2 часов) после транспортировки в холодных условиях (ниже 0°C);
• Регулярно очищайте защитные решётки и корпус устройства.

Не накрывайте работающую тепловую пушку, не помещайте её в ящик и не препятствуйте нормальной циркуляции воздуха.

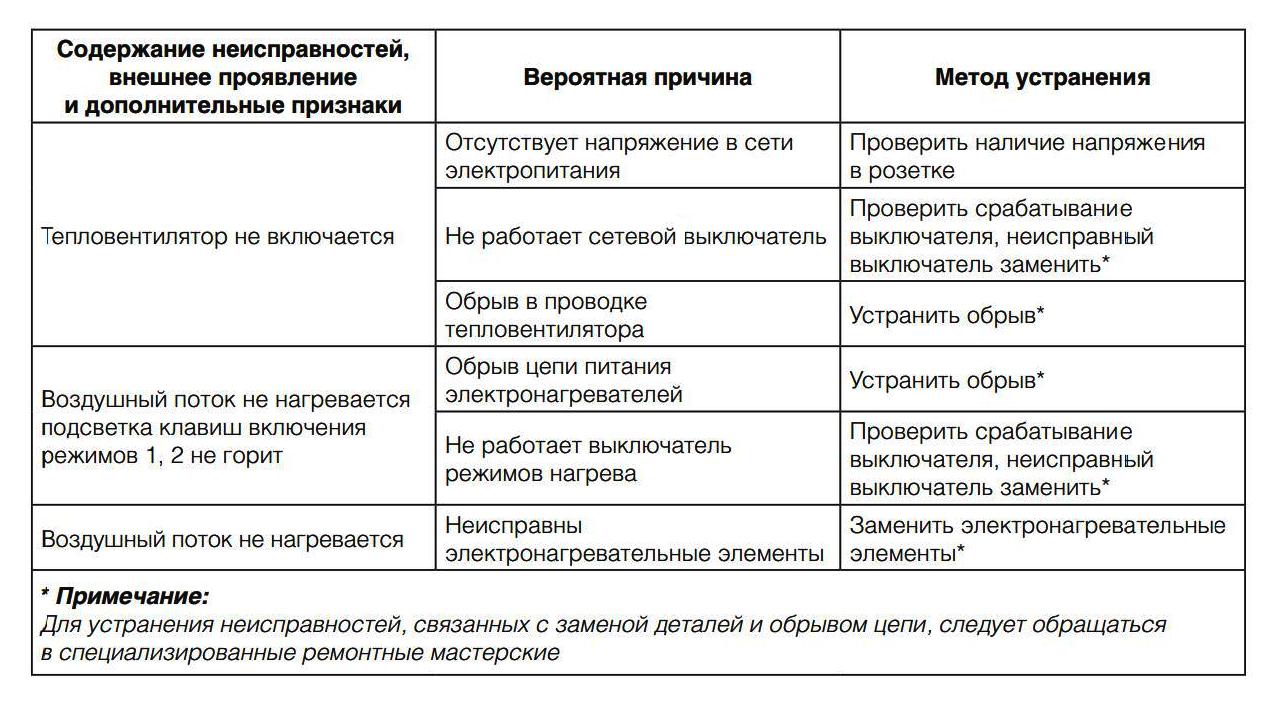

Явные признаки необходимости ремонта:

• Визуально заметные повреждения корпуса, трубок или проводов;
• Искрение в местах соединения проводов;
• Повторное срабатывание защитного реле.

Если вы приобрели тепловую пушку, более подробную информацию о её использовании можно найти в гарантийном талоне или буклете от производителя. Тем, кто собрал прибор самостоятельно, стоит поискать инструкцию для аналогичной модели в интернете.

При должном внимании и старании можно создать тепловую пушку, которая обеспечит комфорт в любом неотапливаемом помещении.

Безопасность при использовании тепловых пушек

Использование тепловых пушек может быть эффективным способом обогрева помещений, однако, как и с любым другим оборудованием, важно соблюдать меры безопасности. Неправильное обращение с тепловыми пушками может привести к серьезным последствиям, включая пожары, отравления угарным газом и другие опасные ситуации.

Первое, на что следует обратить внимание, это выбор места для установки тепловой пушки. Убедитесь, что устройство находится на ровной, устойчивой поверхности, вдали от легковоспламеняющихся материалов, таких как бумага, текстиль или древесина. Рекомендуется оставлять свободное пространство вокруг устройства, чтобы обеспечить достаточную вентиляцию и предотвратить перегрев.

При использовании тепловых пушек, работающих на газе, необходимо обеспечить хорошую вентиляцию в помещении. Угарный газ, выделяемый при сгорании, может быть опасен для здоровья. Если вы используете газовую тепловую пушку в закрытом помещении, обязательно установите вентиляционные отверстия или используйте устройство только в хорошо проветриваемых местах.

Электрические тепловые пушки также требуют осторожности. Не перегружайте электрическую сеть, к которой подключено устройство. Используйте удлинители и розетки, которые соответствуют мощности тепловой пушки, чтобы избежать короткого замыкания или перегрева проводки. Также стоит избегать использования устройства в условиях высокой влажности, чтобы предотвратить риск поражения электрическим током.

Перед началом работы с тепловой пушкой обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации по безопасному использованию устройства, а также информация о его технических характеристиках и возможных рисках. Не пренебрегайте этими рекомендациями, так как они могут помочь избежать несчастных случаев.

Наконец, всегда следите за работой тепловой пушки во время ее использования. Не оставляйте устройство без присмотра, особенно если в помещении находятся дети или домашние животные. В случае возникновения запаха газа, дыма или других аномалий, немедленно отключите устройство и проветрите помещение.

Соблюдение этих простых правил поможет вам безопасно использовать тепловые пушки и избежать неприятных ситуаций. Помните, что безопасность должна быть вашим приоритетом при работе с любым отопительным оборудованием.

Сравнение стоимости самодельных и заводских тепловых пушек

При выборе между самодельными и заводскими тепловыми пушками важным аспектом является стоимость. Заводские модели, как правило, имеют более высокую цену, что обусловлено затратами на производство, маркетинг и гарантии качества. Однако, самодельные тепловые пушки могут быть значительно дешевле, если у вас есть необходимые материалы и навыки для их изготовления.

Стоимость заводских тепловых пушек варьируется в зависимости от их мощности, бренда и дополнительных функций. Например, простые электрические модели могут стоить от 5,000 до 15,000 рублей, в то время как более мощные газовые или дизельные устройства могут достигать цен в 30,000 рублей и выше. Эти устройства часто имеют различные функции, такие как термостаты, таймеры и системы безопасности, что также влияет на их цену.

С другой стороны, самодельные тепловые пушки могут быть собраны из доступных материалов, таких как старые радиаторы, вентиляторы и обогреватели. При наличии необходимых инструментов и знаний, стоимость самодельной конструкции может составлять всего 1,000-5,000 рублей. Однако, стоит учитывать, что при изготовлении самодельной тепловой пушки необходимо учитывать безопасность и эффективность устройства, что может потребовать дополнительных затрат на качественные материалы и компоненты.

Также следует отметить, что самодельные устройства могут не иметь гарантии и могут потребовать больше времени на сборку и тестирование. В случае поломки или неисправности, владельцу придется самостоятельно решать возникшие проблемы, что может привести к дополнительным затратам.

В конечном итоге, выбор между самодельной и заводской тепловой пушкой зависит от ваших потребностей, бюджета и готовности к самостоятельной работе. Если вы ищете экономичный вариант и готовы потратить время на изготовление, самодельная тепловая пушка может стать отличным решением. Однако, если вам важна надежность и отсутствие хлопот, лучше инвестировать в заводскую модель.

Обзор популярных материалов для изготовления тепловых пушек

При изготовлении тепловых пушек важным аспектом является выбор материалов, которые обеспечат эффективность и безопасность устройства. В зависимости от конструкции и назначения тепловые пушки могут быть выполнены из различных материалов, каждый из которых имеет свои преимущества и недостатки.

Металлы являются наиболее распространённым выбором для изготовления тепловых пушек. Сталь и алюминий часто используются благодаря своей прочности и способности выдерживать высокие температуры. Стальные конструкции, как правило, более долговечны, но могут быть тяжелыми. Алюминий, в свою очередь, легче и лучше проводит тепло, что делает его идеальным для создания компактных и мобильных моделей.

Пластики также находят применение в производстве тепловых пушек, особенно в тех местах, где требуется изоляция и защита от перегрева. Некоторые термостойкие пластики, такие как полипропилен или поликарбонат, могут использоваться для создания внешних оболочек, которые защищают внутренние компоненты от повреждений и обеспечивают безопасность пользователя.

Керамика является ещё одним интересным материалом, который может быть использован в конструкции тепловых пушек. Керамические элементы обладают высокой термостойкостью и могут эффективно удерживать тепло, что делает их идеальными для создания нагревательных элементов. Однако керамика может быть хрупкой, поэтому её использование требует осторожности.

Изоляционные материалы играют ключевую роль в повышении эффективности тепловых пушек. Минеральная вата, стекловата и специальные термоизоляционные плиты помогают минимизировать теплопотери и защитить окружающие поверхности от перегрева. Правильный выбор изоляции может значительно повысить производительность устройства и снизить риск перегрева.

Электрические компоненты, такие как нагревательные элементы, термостаты и вентиляторы, также требуют тщательного выбора. Нагревательные элементы могут быть выполнены из нихрома или других сплавов, которые обеспечивают высокую температуру при минимальном потреблении энергии. Вентиляторы, в свою очередь, должны быть достаточно мощными, чтобы обеспечить равномерное распределение тепла.

В заключение, выбор материалов для изготовления тепловых пушек зависит от множества факторов, включая предполагаемое использование, доступные ресурсы и требования к безопасности. Правильное сочетание металлов, пластиков, керамики и изоляционных материалов позволит создать эффективное и безопасное устройство, способное удовлетворить потребности пользователя.
