Стационарная циркулярная пила является незаменимым инструментом в арсенале как профессиональных плотников, так и домашних мастеров, обеспечивая высокую точность и скорость распила различных материалов. В данной статье мы рассмотрим принцип работы и устройство ручной электрической циркулярной пилы, а также важные аспекты регулировки глубины пропила, что позволит вам оптимально настроить инструмент под конкретные задачи. Кроме того, мы обсудим выбор оснастки и особенности различных моделей, что поможет вам сделать осознанный выбор при покупке и эксплуатации циркулярной пилы.

Принцип работы и устройство пилы

Все циркулярные ручные пилы работают по схожему принципу. Внутри корпуса находится двигатель, который вращает режущий диск. Вращение передаётся через приводной ремень.

Перед началом распила необходимо установить и надежно зафиксировать режущее полотно. При опускании ручки защитный кожух должен легко открываться и возвращаться в исходное положение. После проверки правильности установки расклинивателя инструмент следует включить и держать в рабочем режиме без нагрузки не менее 10 секунд.

С помощью штангенциркуля отрегулируйте положение диска и направляющего шпица. Расклинивающий нож должен находиться на одной линии с лезвием. Чтобы предотвратить вибрацию, крепёжные болты необходимо тщательно затянуть.

Основные элементы конструкции инструмента:

• корпус редуктора;
• защитный кожух;
• двигатель;
• платформа;
• направляющие.

Существует несколько типов электрических пил:

1. Бытовые. Эти модели просты в использовании и подходят для домашних нужд. Они компактны и имеют минимальный набор настроек.
2. Полупрофессиональные. Эти устройства отличаются от бытовых более мощным двигателем.
3. Профессиональные. Эти машины предназначены для длительной работы и способны выдерживать большие нагрузки. Они могут быть оснащены дополнительными функциями.

Несмотря на такую классификацию, ко всем моделям предъявляются строгие требования. Инструменты должны соответствовать современным стандартам безопасности, обладать достаточной мощностью для выполнения запланированного объёма распила и обеспечивать высокую точность настройки.

Особенности в работе

Циркуляционная ручная пила не относится к столярным инструментам с сложной электроникой. Лишь некоторые модели имеют функцию электронной регулировки скорости, так как для работы с деревом эта опция не критична.

Современные профессиональные инструменты часто оснащены системой, обеспечивающей стабильную частоту вращения полотна во время работы. Эта система поддерживает заданные обороты независимо от нагрузки на двигатель.

Некоторые модели имеют защиту от перегрузки, которая следит за температурой обмоток мотора и отключает инструмент при необходимости. Эта функция характерна для высококачественного профессионального оборудования.

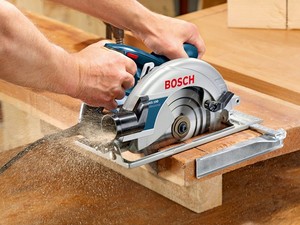

Практически любую пилу можно дополнить направляющей шиной, что обеспечивает высокую точность работы. Производители предлагают такие шины в качестве дополнительных аксессуаров.

Некоторые модели ручных пил можно преобразовать в стационарные установки. Для этого достаточно прикрепить защитный кожух диска к столу верстака или длинной доске с помощью специальных струбцин.

К особенностям таких инструментов относится наличие съемного сетевого кабеля, что удобно при транспортировке и в случае его повреждения. Заменить кабель проще, чем обращаться в сервисный центр.

Дисковые пилы.

Интересные факты

Вот несколько интересных фактов о регулировке стационарной ручной циркулярной пилы:

1. Регулировка угла наклона: Многие циркулярные пилы имеют возможность регулировки угла наклона пильного диска, что позволяет выполнять косые резы. Это особенно полезно при работе с материалами, требующими точных углов, например, при создании рам или мебели.

2. Глубина реза: Правильная настройка глубины реза не только обеспечивает чистоту и точность реза, но и увеличивает безопасность работы. Установка глубины реза чуть больше толщины материала помогает избежать заедания пилы и перегрева, что может привести к повреждению как инструмента, так и заготовки.

3. Система защиты: Современные циркулярные пилы часто оснащены системами защиты, такими как защитные кожухи и автоматические тормоза. Эти системы могут быть отрегулированы для повышения безопасности, что особенно важно при работе с мощными инструментами. Правильная настройка этих систем может значительно снизить риск травм.

Оснастка для инструмента

Основным элементом циркулярной пилы является пильный диск. По его посадочному и внешнему диаметру можно определить, подойдет ли он для конкретной модели инструмента. Внешний диаметр влияет на глубину реза, а посадочный диаметр необходим для выбора соответствующего приспособления.

С помощью переходного кольца можно использовать диски с другими посадочными размерами. Однако такой подход не применим для внешнего диаметра.

При выборе дисков важно учитывать:

• количество и форму зубьев, а также расстояние между ними;
• угол наклона зубьев;
• внешний (наружный) диаметр;
• форму заточки.

Для аккуратного реза без дефектов по краям изделия лучше использовать полотна с мелкими зубьями. В то же время высокая производительность характерна для дисков с крупными редкими зубьями.

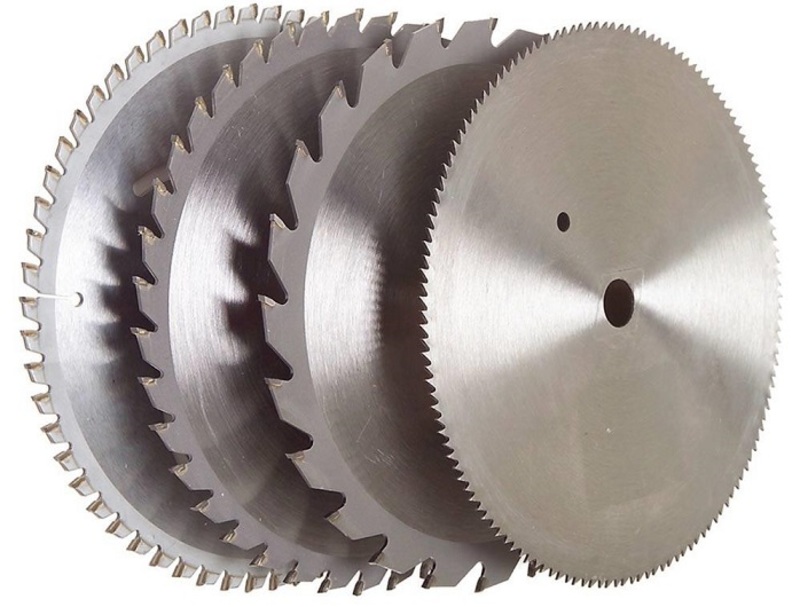

Существуют следующие типы дисков:

1. Монолитные. Эти диски редко входят в стандартную комплектацию и предназначены для работы с мягкими породами древесины. Их недостатком является необходимость регулярной заточки и разведения зубьев, но это также является преимуществом, так как позволяет продлить срок службы диска за счет возможности переточки.
2. Твердосплавные. Эти полотна с напайками на зубьях, обычно изготовленные из кобальта, вольфрама или карбида, популярны благодаря высокому качеству реза. Они подходят для работы с ламинатом, твердыми породами древесины и металлом.

Выбор типа дискового полотна зависит от материала и характера выполняемой операции.

Дисковые пилы — точность реза

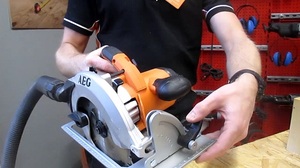

Выбор инструмента

При выборе циркулярной пилы важно учитывать её особенности и предназначение. Определите, для каких задач вы собираетесь использовать инструмент, а затем изучите характеристики конкретной модели.

Внешний диаметр пилы влияет на большинство её параметров.

Одной из ключевых характеристик является глубина пропила, максимальная величина которого достигается под прямым углом. Модели с глубиной пропила от 50 до 65 мм отличаются хорошей манёвренностью и идеально подходят для основных операций. Для работы с такими пилами не требуется особых физических усилий.

Для обработки небольших заготовок из тонких материалов удобно использовать компактные инструменты с низким порогом. Существуют модели с глубиной пропила 130 мм и более, предназначенные для профессионального использования. В таких случаях стационарная установка будет наилучшим вариантом для комфортной работы.

Мощность инструмента также зависит от внешнего диаметра диска: чем он больше, тем мощнее мотор. При работе двигателя дисковая пила подвергается значительным нагрузкам, поэтому важно, чтобы инструмент имел запас мощности. В противном случае это может негативно сказаться на качестве работы и привести к перегреву, что в итоге может вывести аппарат из строя.

Практически все модели имеют вертикальное положение пильного диска, а угол наклона может варьироваться от 90 до 45°. Это достигается с помощью специального механизма с градуированной шкалой.

Литая подошва обеспечивает большую жёсткость и долговечность, поэтому многие предпочитают такие основания вместо штампованных.

При выборе модели желательно опробовать её в действии, что позволит более точно оценить качество инструмента.

Выбираем ручную циркулярную пилу

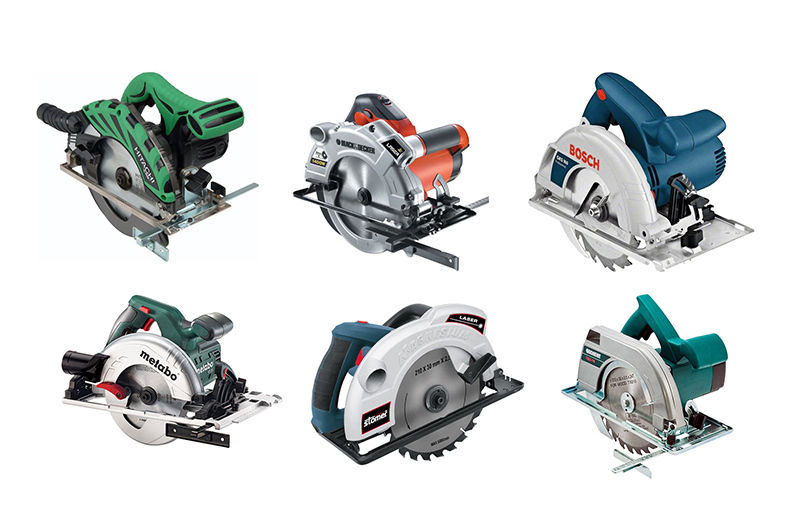

Разновидности моделей

Выбор циркулярной пилы может быть сложной задачей для новичков в области электрических инструментов. Современный рынок предлагает множество моделей от известных брендов и новых компаний.

Среди профессиональных марок выделяются Mafell, Bosch, Milwaukee и Makita. В сегменте бытовых инструментов популярны Prorab, Зубр, Интерскоп и Bort.

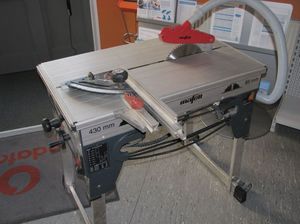

Mafell Erika 85 Ec

Станок Erika отличается легким весом и высокой мобильностью. В его конструкции предусмотрены специальные ручки для удобного переноса и складные алюминиевые ножки с эластичными насадками, которые не скользят и не повреждают пол. Эти ножки позволяют быстро установить станок в рабочее положение.

Устройство оснащено мощным двигателем CUprex 2400 Вт с высоким крутящим моментом. Электронная система отвечает за запуск устройства, регулирует частоту вращения пильного диска и поддерживает его работу под нагрузкой. Фирменные пильные диски подходят для резки различных материалов, включая древесину, МДФ, ДСП, алюминиевые профили и композитные материалы.

Также предусмотрено специальное приспособление для увеличения рабочей поверхности с возможностью установки ручного фрезера. Особое внимание привлекает система удаления опилок, которая эффективно снижает уровень пыли в воздухе. Стоимость такого столярного оборудования начинается от 145 тысяч рублей.

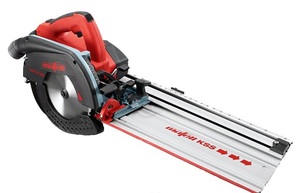

Mafell KSS 400

Фирма Mafell производит высококачественные электрические инструменты для профессионалов. В её ассортименте множество моделей с уникальными решениями.

Стационарная пила KSS оснащена мотором мощностью 1100 В и пильным полотном диаметром 160 мм. Все несущие элементы устройства выполнены из магниево-алюминиевого сплава, что обеспечивает прочность и лёгкость.

Встроенная электроника защищает двигатель, обеспечивая плавный запуск, стабильные обороты под нагрузкой и снижение оборотов при холостом ходе.

Модель оснащена направляющей шиной, которая в сочетании с дисковым полотном образует эффективный комплекс для точной подгонки заготовок при укладке и раскрое плит. Эта система станет надёжным помощником для специалистов. Средняя цена составляет около 40 500 рублей.

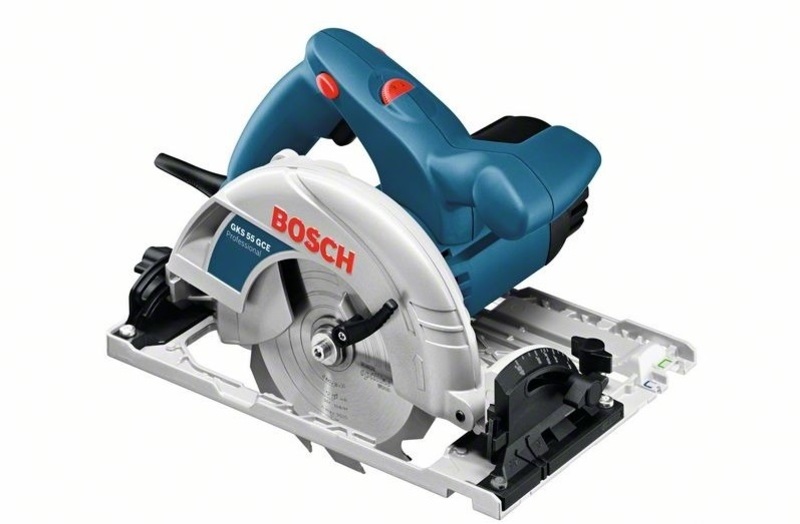

Bosch GKS 55 GCE

Модели GKS 55 GCE предназначены для работы с прецизионными рельсовыми направляющими Bosch FSN. Это сочетание направляющих и пил обеспечивает аккуратные и точные распилы. Устройства также совместимы с направляющими других производителей.

Основные технические характеристики: мощность мотора — 1350 Вт, диаметр полотна — 160 мм, глубина пропила — 55 мм. Модель GKS 55 GCE оснащена электронными системами, позволяющими пользователю регулировать скорость с помощью колесика на рукоятке в диапазоне от 2100 до 5100 оборотов в минуту.

Эти аппараты отличаются простотой эксплуатации и высокой надёжностью. Для замены полотен предусмотрена блокировка шпинделя. Опилки выбрасываются через специальное отверстие в корпусе, а поток воздуха помогает сдувать их с линии реза. При необходимости можно подключить пылесос. Устройства компактны и легки. Средняя стоимость составляет около 14 тысяч рублей.

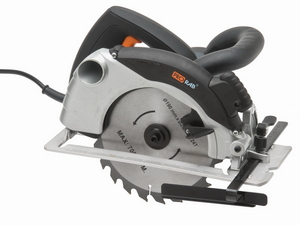

Prorab 5221

Ручная циркулярная пила Prorab 5221 по техническим характеристикам относится к среднему классу инструментов.

Технические характеристики:

• мощность двигателя — 1600 Вт;
• диаметр диска — 190 мм;
• скорость вращения — до 5000 об/мин;
• максимальная глубина реза — до 63 мм;
• угол наклона для косых пропилов — до 45°.

Штампованное алюминиевое основание обеспечивает жёсткость конструкции, а металлический корпус защищает пильный диск. Для повышения точности распила предусмотрен лазерный маркер, указывающий линию реза — одна из отличительных черт этой модели. Пила работает от электрической сети и дополнительно оснащена параллельным упором. Средняя стоимость этой модели составляет около 3000 рублей.

https://youtube.com/watch?v=8wfgEf5h1nE

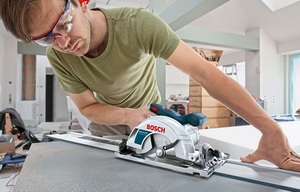

Техника безопасности

Ручная циркулярная пила — это инструмент с высоким уровнем опасности. Поэтому производители внедряют меры безопасности и настоятельно рекомендуют соблюдать правила, изложенные в технической документации:

1. Перед началом работы ознакомьтесь с инструкцией по эксплуатации.
2. Убедитесь, что рабочая зона хорошо освещена и свободна от лишних предметов.
3. Избегайте работы вблизи легковоспламеняющихся материалов, так как пила может создавать искры во время распила, что чревато пожаром.
4. Используйте средства индивидуальной защиты: респиратор, защитные очки и нескользящую обувь. Не носите свободную одежду.
5. Перед использованием проверьте инструмент на наличие повреждений и неисправностей.
6. Следите за тем, чтобы режущие элементы были острыми — так их легче контролировать в процессе работы.
7. Для замены полотна обязательно отключите пилу от сети.
8. Держите руки подальше от зоны распила.
9. Не убирайте отрезанные детали, пока полотно вращается; для удаления стружки лучше использовать систему отвода.
10. Перед началом работы осмотрите материал на наличие сучков и гвоздей.
11. Запрещается пытаться остановить пилу, оказывая боковое давление на диск.

После завершения работы очистите инструмент от остатков материала. Соблюдение этих простых правил сделает использование пилы безопасным и комфортным.

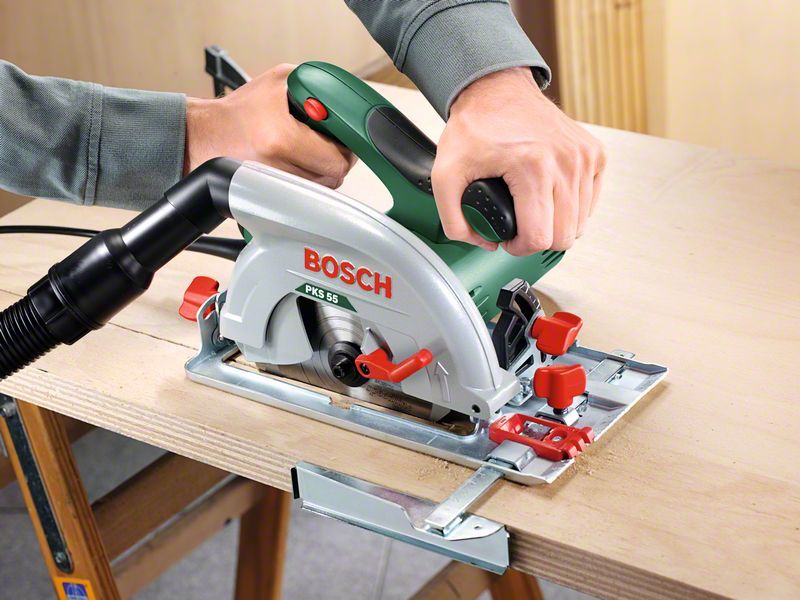

Как правильно работать дисковой пилой

Регулировка глубины реза

Регулировка глубины реза является одним из ключевых аспектов настройки стационарной ручной циркулярной пилы. Правильная установка глубины реза не только обеспечивает качество выполнения работ, но и значительно повышает безопасность при использовании инструмента.

Для начала, необходимо понять, что глубина реза определяется расстоянием от нижней кромки пильного диска до поверхности, на которой располагается материал. В большинстве случаев, глубина реза должна быть чуть больше толщины обрабатываемого материала, чтобы обеспечить чистоту реза и избежать заедания пилы.

Чтобы отрегулировать глубину реза, выполните следующие шаги:

1. Отключите пилу от сети. Перед началом любых манипуляций с инструментом всегда убедитесь, что он отключен от источника питания. Это предотвратит случайное включение и возможные травмы.
2. Найдите механизм регулировки глубины реза. Обычно он представлен в виде рычага или винта, расположенного на корпусе пилы. В некоторых моделях может быть предусмотрен фиксатор, который необходимо ослабить перед изменением настройки.
3. Установите нужную глубину реза. Для этого опустите пильный диск до необходимого уровня, ориентируясь на шкалу, которая обычно расположена рядом с механизмом регулировки. Убедитесь, что диск не выступает слишком сильно за пределы материала, чтобы избежать повреждений и обеспечить безопасность.
4. Закрепите механизм регулировки. После установки нужной глубины обязательно зафиксируйте механизм, чтобы избежать случайного изменения настройки во время работы.
5. Проверьте настройку. Перед началом работы рекомендуется сделать пробный рез на ненужном куске материала, чтобы убедиться, что глубина реза установлена правильно и пила работает корректно.

Важно помнить, что неправильная установка глубины реза может привести к различным проблемам, таким как заедание пилы, неаккуратные резы или даже поломка инструмента. Поэтому всегда уделяйте внимание этому аспекту настройки вашей циркулярной пилы.

Кроме того, стоит учитывать, что разные материалы требуют различных настроек глубины реза. Например, для резки фанеры или ДСП достаточно небольшой глубины, тогда как для массивного дерева или других плотных материалов может потребоваться большая глубина. Всегда адаптируйте настройки под конкретные задачи, чтобы достичь наилучших результатов.

Настройка угла наклона пилы

Настройка угла наклона стационарной ручной циркулярной пилы является важным этапом, который позволяет выполнять резы под различными углами, что значительно расширяет возможности инструмента. Правильная настройка угла наклона не только улучшает качество реза, но и обеспечивает безопасность работы. Рассмотрим основные шаги и рекомендации по настройке угла наклона пилы.

1. Подготовка инструмента

Перед началом настройки убедитесь, что пила отключена от электросети. Проверьте, что все крепления и детали инструмента находятся в исправном состоянии. Если пила использовалась ранее, убедитесь, что лезвие чистое и острое, так как это также влияет на качество реза.

2. Определение необходимого угла наклона

Перед настройкой угла наклона определите, под каким углом вы планируете выполнять рез. Наиболее распространенные углы наклона для циркулярных пил — 0°, 45° и 90°. Угол 0° используется для прямых резов, 45° — для создания скошенных краев, а 90° — для выполнения перпендикулярных резов.

3. Настройка угла наклона

На большинстве стационарных циркулярных пил имеется специальный механизм для регулировки угла наклона. Обычно это ручка или рычаг, который позволяет изменять угол наклона пильного диска. Для настройки:

• Ослабьте фиксирующий механизм, который удерживает угол наклона.
• Поверните пильный диск до нужного угла, используя встроенные метки или угломер для точности.
• Закрепите угол наклона, убедившись, что механизм надежно зафиксирован.

4. Проверка угла наклона

После настройки угла наклона важно проверить его точность. Для этого можно использовать угломер или специальный шаблон. Убедитесь, что угол соответствует заданному значению. Если есть отклонения, повторите процесс настройки.

5. Тестирование

После завершения настройки угла наклона рекомендуется провести тестовый рез на обрезке материала, который будет использоваться в основном процессе. Это позволит убедиться в правильности настройки и качестве реза. Если рез не соответствует ожиданиям, возможно, потребуется повторная настройка угла наклона или проверка других параметров пилы.

6. Регулярная проверка

Регулировка угла наклона должна проводиться регулярно, особенно если пила используется интенсивно. Вибрации и механические нагрузки могут привести к смещению настроек, поэтому рекомендуется проверять угол наклона перед каждым использованием инструмента.

Следуя этим рекомендациям, вы сможете правильно настроить угол наклона вашей стационарной ручной циркулярной пилы, что обеспечит высокое качество реза и безопасность при работе.

Обслуживание и уход за пилой

Обслуживание и уход за стационарной ручной циркулярной пилой являются ключевыми аспектами, которые обеспечивают её долговечность и эффективность работы. Правильный уход не только продлевает срок службы инструмента, но и гарантирует безопасность при его использовании.

Регулярная проверка и чистка

Первым шагом в обслуживании пилы является регулярная проверка её состояния. Необходимо осматривать пилу на наличие повреждений, трещин или износа. Особое внимание следует уделить лезвиям и механизмам, которые могут подвергаться значительным нагрузкам. После каждой работы рекомендуется очищать пилу от опилок и пыли, так как накопление мусора может привести к перегреву и снижению производительности.

Смазка движущихся частей

Движущиеся части пилы, такие как подшипники и механизмы регулировки, требуют регулярной смазки. Используйте рекомендованные производителем смазочные материалы, чтобы избежать износа и обеспечить плавность работы. Наносите смазку в соответствии с инструкциями, чтобы не допустить её избытка, который может привести к загрязнению и поломке.

Заточка и замена лезвий

Заточка лезвий — это важный аспект, который напрямую влияет на качество реза. Затупившиеся лезвия могут привести к перегрузке мотора и увеличению времени работы. Рекомендуется использовать специальные инструменты для заточки, а также следить за состоянием лезвий. Если лезвие сильно изношено или повреждено, его следует заменить на новое. При выборе лезвия учитывайте материал, с которым будете работать, чтобы обеспечить оптимальную производительность.

Проверка электрических компонентов

Для электрических циркулярных пил важно регулярно проверять состояние кабеля и вилки. Убедитесь, что нет повреждений изоляции, которые могут привести к короткому замыканию. Также стоит проверить работу выключателя и других электрических компонентов, чтобы избежать неожиданных сбоев в работе инструмента.

Хранение инструмента

Правильное хранение циркулярной пилы также играет важную роль в её обслуживании. Храните инструмент в сухом и защищенном от влаги месте, чтобы избежать коррозии и повреждений. Рекомендуется использовать специальные чехлы или контейнеры для хранения, чтобы защитить пилу от пыли и механических повреждений.

Заключение

Соблюдение всех вышеперечисленных рекомендаций по обслуживанию и уходу за стационарной ручной циркулярной пилой поможет обеспечить её надежную и безопасную работу на протяжении долгого времени. Регулярные проверки, чистка, смазка и замена изношенных деталей — это залог успешного использования инструмента в любых условиях.
