В данной статье мы рассмотрим, как изготовить роликовый листогиб своими руками, что позволит вам значительно упростить процесс работы с листовым металлом. Создание собственного гибочника не только сэкономит средства, но и даст возможность адаптировать устройство под конкретные задачи и требования. Мы предоставим подробные чертежи и рекомендации по выбору материалов, а также обсудим особенности применения различных видов листогибов и важные аспекты техники безопасности при их использовании. Эта информация будет полезна как новичкам, так и опытным мастерам, стремящимся расширить свои навыки и возможности в обработке металла.

Какие бывают гибочники

Можно приобрести готовый гибочный станок, например, популярный Эдельвейс, но такие устройства стоят довольно дорого. Самостоятельное изготовление позволяет существенно сэкономить. Существует несколько типов металлогибочных станков:

• Ручные загибочные станки. Гибка металла осуществляется за счет физического усилия. Несмотря на простоту конструкции, с их помощью можно выполнять практически все операции с листовым металлом, включая фальцегибочные работы.

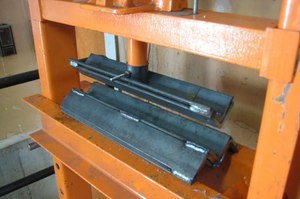

• Гидравлические листогибы. Эти устройства схожи с ручными станками, но сила приложения обеспечивается гидравлическим приводом.
• Роликовые кромкогибочные станки. Они отличаются конструкцией и принципом работы. В таких станках лист не сгибается по заданной линии, а плавно закругляется. Эти устройства необходимы для производства труб и аналогичных изделий.

Ручные и гидравлические станки легче в изготовлении по сравнению с роликовыми. Чертежи кромкогиба можно легко найти, но процесс их создания не всегда подробно описан.

Ручные роликовые листогибы. Manual roller bending machine.

Изготовление ручного листогиба

В сети можно найти множество схем для самостоятельного создания листогибочного станка. Одной из самых простых и эффективных конструкций является станок, изготовленный из двутавра. Для сборки ручного листогиба вам понадобятся: три отрезка двутавра с шириной полок не менее 45 мм и толщиной от 3 мм, два винта диаметром около 20 мм, пружина, прочный металл для укосин (для усиления слабых мест) и дверные петли.

Из инструментов вам понадобятся дрель, болгарка и сварочный аппарат. Процесс сборки достаточно прост:

1. Складываются два тавра, размечаются и вырезаются выемки для установки петель. Для качественной сварки выборки скашиваются под углом 45 градусов.
2. К подготовленным отрезкам двутавра привариваются части петель. Проварить нужно с лицевой и обратной стороны.
3. Для установки болта, фиксирующего прижимные планки, вырезаются четыре треугольные укосины и привариваются по паре с каждой стороны двутавра. К укосинам также привариваются гайки.
4. К третьему отрезку двутавра, который будет прижимать лист металла, приваривается толстая стальная пластина. В ней необходимо просверлить отверстие под болт. При вваривании важно точно отцентрировать отверстие и гайку на ответном отрезке тавра.
5. Отрезается пружина такой длины, чтобы она могла поднимать прижимной двутавр на высоту 8−10 мм. Пружина не обязательна, но её использование значительно упростит процесс гибки металла.
6. Для удобства к головке прижимного винта рекомендуется приварить ручки, которые можно изготовить из ненужного обрезка арматуры.
7. К подвижному отрезку двутавра приваривается рычаг-ручка. Рабочая часть листогиба готова, но для удобства необходимо изготовить станину.

Эта работа довольно проста и не требует дополнительных разъяснений. Станину можно сделать из ненужного или сломанного инструмента, если такой имеется. В результате получится мощный самодельный листогиб, для которого использовались простые и распространенные чертежи. С его помощью можно легко гнуть даже длинные и толстые листы металла. Вместо двутавра можно также использовать металлический уголок с аналогичными характеристиками.

Кромкогиб ручного типа из уголка изготавливается по тем же чертежам, только уголки необходимо сварить между собой попарно.

Чтобы создать кромкогиб ручного типа своими руками, чертежи можно легко найти в интернете. Для прижимной части можно использовать неспаренный уголок, но его желательно усилить укосинами для придания необходимой жесткости.

https://youtube.com/watch?v=2SFUmL_RM08

Роликовый листогиб WUKO DUO BENDER WUKO DISCO BENDER

Интересные факты

Вот несколько интересных фактов о создании роликового листогиба своими руками:

1. Принцип работы: Роликовый листогиб работает на основе механизма, который использует три вала для изгиба листового металла. При этом верхний вал обычно неподвижен, а два нижних могут регулироваться для изменения радиуса изгиба. Это позволяет создавать как плавные, так и резкие изгибы, что делает устройство универсальным для различных задач.

2. Материалы и инструменты: Для сборки роликового листогиба своими руками можно использовать доступные материалы, такие как стальные профили, подшипники и даже старые детали от других машин. Многие мастера рекомендуют использовать детали от старых автомобильных трансмиссий или промышленных машин, что позволяет существенно снизить затраты.

3. Настройка и точность: Одним из ключевых моментов при создании роликового листогиба является точная настройка валов и их параллельность. Неправильная установка может привести к неравномерному изгибу и повреждению материала. Мастера часто используют уровни и штангенциркули для достижения максимальной точности, что делает процесс создания листогиба не только техническим, но и творческим.

Особенности роликового станка

Роликовые листогибы не так широко распространены, но они незаменимы для создания радиальных изгибов листов или изготовления труб. В интернете можно найти множество чертежей для самостоятельного изготовления листогибочного станка. Мы рассмотрим одну из самых простых и эффективных конструкций. Валки для листогиба можно купить готовыми или заказать у токаря; в любом случае потребуется три штуки.

Для данного типа листогиба крайне важна прочная станина. Ее можно изготовить самостоятельно или использовать готовую. Два нижних ролика фиксируются стационарно, а верхний должен иметь возможность перемещения и располагаться над нижними. Давление на верхний валок позволяет регулировать радиус изгиба создаваемой детали. Если планируется изготовление труб, необходимо предусмотреть возможность снятия верхнего валка.

Наиболее сложной задачей является создание привода, который обеспечит синхронное вращение всех трех валков. Для этого можно использовать звездочки и велосипедную цепь.

листогибочный станок чертежи

Меры предосторожности при работе

При эксплуатации листогибочных станков важно строго соблюдать правила безопасности:

• Проверьте состояние рабочей одежды и обуви. Убедитесь, что нет свисающих элементов, незастёгнутых молний или пуговиц.
• Осмотрите рабочие механизмы листогиба на наличие неисправностей. Не начинайте работу, если обнаружены проблемы.
• Убедитесь, что рабочая зона хорошо освещена, как естественным, так и искусственным светом.
• В радиусе одного метра от станка не должно быть лишних инструментов и материалов.
• Не гните листы, толщина которых превышает допустимые параметры, указанные в характеристиках станка.

Таким образом, вы можете самостоятельно изготовить листогиб.

BENDER. Ручной роликовый мини листогиб.

Выбор материалов для изготовления

При изготовлении роликового листогиба своими руками важным этапом является выбор материалов. Правильный выбор обеспечит долговечность, надежность и эффективность работы устройства. Рассмотрим основные материалы, которые могут быть использованы в процессе сборки.

1. Металлические профили

Для каркаса листогиба чаще всего используются стальные профили, такие как уголки, швеллеры или трубы. Сталь обладает высокой прочностью и жесткостью, что позволяет выдерживать значительные нагрузки при гибке листового металла. Рекомендуется использовать сталь марки S235 или S355, так как они хорошо поддаются обработке и имеют отличные механические свойства.

2. Ролики

Ролики – это ключевой элемент листогиба, от которого зависит качество гибки. Их можно изготовить из закаленной стали или использовать готовые ролики от старого оборудования. Закаленная сталь обеспечивает долговечность и устойчивость к износу. Важно, чтобы ролики имели гладкую поверхность и подходящий радиус, чтобы избежать повреждения материала при гибке.

3. Подшипники

Для обеспечения плавного вращения роликов необходимо использовать подшипники. Они могут быть шариковыми или роликовыми, в зависимости от конструкции. Подшипники должны быть рассчитаны на высокие нагрузки и иметь защиту от пыли и влаги, что увеличит срок их службы.

4. Приводной механизм

Приводной механизм может быть ручным или электрическим. Для ручного привода подойдут стальные ручки и редукторы, которые обеспечат необходимое усилие. Если вы планируете использовать электрический привод, то стоит обратить внимание на мощность мотора и тип редуктора, чтобы обеспечить достаточную силу для гибки листов.

5. Дополнительные элементы

Не забудьте о дополнительных элементах, таких как крепежные детали (болты, гайки, шайбы), которые должны быть выполнены из прочной стали. Также могут понадобиться уплотнители и прокладки для уменьшения трения и повышения надежности конструкции.

При выборе материалов важно учитывать не только их прочность и долговечность, но и доступность, стоимость и возможность обработки. Правильный выбор материалов позволит вам создать качественный и надежный роликовый листогиб, который прослужит долгие годы.

Инструменты, необходимые для сборки

Для сборки роликового листогиба своими руками потребуется ряд инструментов и материалов. Правильный выбор инструментов обеспечит не только качество сборки, но и безопасность работы. Ниже перечислены основные инструменты, которые вам понадобятся:

• Электродрель или шуруповерт: Эти инструменты необходимы для сверления отверстий и закручивания саморезов. Лучше использовать аккумуляторный шуруповерт, так как он более мобильный и удобный в работе.
• Угловая шлифмашина (болгарка): Этот инструмент пригодится для резки металлических деталей. Убедитесь, что у вас есть диски для резки металла, чтобы обеспечить чистый и ровный срез.
• Сварочный аппарат: Если вы планируете сваривать детали, вам понадобится сварочный аппарат. Это может быть как инверторный, так и MIG-сварщик, в зависимости от ваших предпочтений и доступных материалов.
• Ножницы по металлу: Для точной и аккуратной резки тонкого металла ножницы по металлу могут быть очень полезны. Они позволяют делать более точные срезы, чем болгарка.
• Рулетка и угольник: Эти инструменты необходимы для точных измерений и разметки деталей. Угольник поможет вам проверить углы и обеспечить правильную геометрию конструкции.
• Ключи и отвертки: Набор ключей и отверток различных размеров потребуется для сборки и регулировки механизма. Обратите внимание на наличие как плоских, так и крестовых отверток.
• Молоток: Молоток может понадобиться для забивания деталей или выравнивания конструкций. Лучше использовать резиновый молоток, чтобы избежать повреждения поверхности.
• Защитные очки и перчатки: Безопасность должна быть на первом месте. Используйте защитные очки, чтобы защитить глаза от металлической стружки, и перчатки для защиты рук от порезов и ожогов.
• Струбцины: Струбцины помогут зафиксировать детали во время сборки, что обеспечит точность и надежность соединений.
• Пила по металлу: Если у вас нет шлифмашины, пила по металлу может стать альтернативным вариантом для резки металлических заготовок.

Собрав все необходимые инструменты, вы сможете приступить к сборке роликового листогиба. Убедитесь, что у вас есть все материалы, такие как металлические профили, ролики и крепежные элементы, чтобы процесс сборки прошел гладко и без задержек.

Тестирование и настройка листогиба

После завершения сборки роликового листогиба важно провести его тестирование и настройку, чтобы убедиться в правильности работы устройства и его способности выполнять необходимые операции. Этот процесс включает в себя несколько этапов, которые помогут вам оптимизировать работу листогиба и избежать возможных проблем в будущем.

1. Первоначальная проверка

Перед тем как приступить к тестированию, необходимо убедиться, что все компоненты листогиба установлены правильно. Проверьте, что:

• Все крепежные элементы надежно затянуты.
• Ролики вращаются свободно и без заеданий.
• Механизмы управления работают корректно.

Если вы заметили какие-либо проблемы, устраните их до начала тестирования.

2. Настройка роликов

Настройка роликов — один из ключевых этапов, который влияет на качество гибки. Убедитесь, что:

• Расстояние между роликами соответствует толщине обрабатываемого материала.
• Ролики правильно выровнены по оси, чтобы избежать перекоса при гибке.

Для настройки расстояния между роликами используйте специальные регулировочные винты, если они предусмотрены конструкцией. Проверьте, чтобы зазор был равномерным по всей длине.

3. Тестовые гибки

После настройки роликов проведите несколько тестовых гибок с использованием различных материалов. Начните с простых тестов на небольших кусках металла, чтобы оценить работу устройства. Обратите внимание на следующие аспекты:

• Качество гибки: края должны быть ровными, без трещин и деформаций.
• Угол гибки: проверьте, соответствует ли он заданным параметрам.
• Усилие, необходимое для гибки: оно должно быть приемлемым и не вызывать чрезмерного напряжения на механизмы листогиба.

4. Корректировка параметров

Если в процессе тестирования вы заметили какие-либо недостатки, возможно, потребуется внести коррективы в настройки. Например:

• Если угол гибки недостаточно точен, попробуйте изменить положение роликов или увеличить давление на материал.
• Если возникают трещины на краях, возможно, стоит уменьшить скорость подачи материала или изменить угол наклона роликов.

Не забывайте записывать все изменения, которые вы вносите, чтобы в дальнейшем можно было вернуться к предыдущим настройкам, если это потребуется.

5. Регулярное обслуживание

После успешного тестирования и настройки листогиба важно обеспечить его регулярное обслуживание. Это включает в себя:

• Очистку роликов от металлической стружки и загрязнений.
• Смазку подвижных частей для предотвращения износа.
• Проверку крепежных элементов и механических соединений на предмет износа.

Регулярное обслуживание поможет продлить срок службы вашего роликового листогиба и обеспечит его надежную работу на протяжении длительного времени.
