В данной статье мы рассмотрим важность и особенности сборки приспособлений для фрезеровки дерева своими руками. Фрезерный станок — это универсальный инструмент, который позволяет создавать разнообразные детали и элементы из древесины, однако его функциональность можно значительно расширить с помощью различных вспомогательных устройств. Мы предложим вам список наиболее полезных приспособлений, а также пошаговые инструкции по их самостоятельной сборке, что поможет вам повысить качество и точность работы, а также сэкономить средства на приобретение готовых решений.

Помощник для ручного фреза

Сборка фрезера не представляет сложности, если следовать пошаговой инструкции. Даже начинающий мастер сможет оснастить устройство всеми необходимыми функциями и системами. Например, удерживающая система незаменима в работе. Во время обработки деревянных деталей вращающаяся фреза может перемещаться хаотично, что вызывает значительную вибрацию, которую даже физически подготовленный мастер не сможет компенсировать. За надежную установку оборудования отвечают фиксирующие и направляющие элементы, которые устанавливаются дополнительно.

При покупке оборудования все направляющие и фиксирующие компоненты входят в комплект, но они выполняют лишь базовые функции, которых недостаточно для качественной обработки древесины. Для более сложных операций потребуется приобретение дополнительных удерживающих шаблонов. Хотя они могут стоить довольно дорого, такие приспособления для фрезера можно легко изготовить самостоятельно.

Многие профессионалы используют чертежи при сборке удерживающей системы, но это не всегда оправдано. Лучше разобраться в конструкции станка и провести собственные расчеты, соответствующие всем требованиям. Это обеспечит большую эффективность и надежность конструкций, а также даст возможность мастеру в любой момент произвести ремонт.

Существует множество приспособлений, которые могут значительно расширить функциональность фрезерного станка. К ним относятся:

• параллельный упор;
• направляющая шина;
• циркуль;
• копировальная втулка;
• шаблоны;
• насадки.

Шаблон для фрезерования бруса

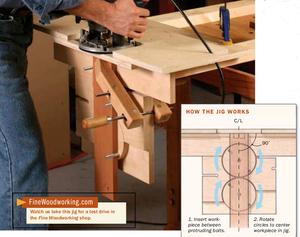

Параллельный упор

Конструкция параллельного упора для фрезерного стола — самая простая среди всех типов удерживающих систем. Создать её самостоятельно несложно, если разобраться в принципе её работы.

Сначала выберите элемент, который будет выполнять роль упора. Это может быть длинное изделие, легко соединяемое с фиксируемой штангой. Затем определите направляющую плоскость, вдоль которой будет перемещаться фрезер. В некоторых случаях вместо направляющего элемента используется ровная боковая сторона обрабатываемой детали. Эта поверхность должна быть гладкой и ровной для обеспечения свободного скольжения.

Для нормального движения фрезы с помощью направляющей в заготовке предварительно вырезается контрольный паз, и измеряется расстояние от края до нулевой отметки. Упор легко перемещается по штанге, позволяя выставить любое удобное расстояние. Однако важно помнить, что при работе с двумя штангами их нужно фиксировать одновременно.

Параллельный упор — замечательное устройство, идеально подходящее для обработки кромок, выборки четверти или фрезерования пазов. С его помощью можно нарезать заготовки по заданной ширине или обрабатывать детали округлой формы. Для работы с изделиями с закруглённой поверхностью между упором и торцом заготовки устанавливается специальная прокладка с тупым углом. Это устройство более эффективно, чем электролобзик, который может создавать множество дефектов и брак. Например, срез при распиливании деревянных заготовок электролобзиком часто получается кривым.

Часть 5 — фрезеровка пазов под ступени в тетивах. Изготовление одномаршевой деревянной лестницы.

Интересные факты

Вот несколько интересных фактов о сборке приспособлений для фрезеровки дерева своими руками:

1. Многофункциональные приспособления: Многие мастера создают универсальные фрезерные столы, которые могут использоваться не только для фрезеровки, но и для других операций, таких как распиловка или шлифовка. Это позволяет значительно экономить пространство в мастерской и увеличивает функциональность оборудования.

2. Использование 3D-печати: Современные технологии, такие как 3D-печать, позволяют создавать уникальные детали и приспособления для фрезеровки. Это открывает новые возможности для индивидуализации инструментов и улучшения их производительности, а также позволяет быстро прототипировать и тестировать новые идеи.

3. Безопасность и точность: При сборке собственных приспособлений для фрезеровки важно учитывать не только функциональность, но и безопасность. Многие мастера разрабатывают специальные системы защиты, такие как ограждения и автоматические выключатели, которые помогают предотвратить несчастные случаи и обеспечивают более точную работу инструмента.

Направляющая шина

Принцип работы направляющей шины схож с упорным кондуктором, но есть важные отличия, делающие этот механизм более удобным. Параллельный упор ограничивается направленными движениями, тогда как шина позволяет выбирать угол для обработки древесины.

Чтобы обеспечить возможность изменения угла движения фрезы, можно установить струбцину или присоски. Создать такой механизм несложно, используя уголки нужного размера или профиль. Например, старый карниз для штор может стать отличной основой. Ключевым моментом является обеспечение свободного движения каретки в нужном направлении и её надежная фиксация с помощью двух штанг вместо одной. Если ширина заготовок превышает размеры штанги параллельного упора, направляющая шина становится оптимальным решением.

Для фрезеровки пазов по ломаной линии или обрезки кромки с криволинейной траекторией направляющая шина справится с этой задачей легко. Для выполнения таких операций нужно остановить фрезер в точке изгиба, ослабить крепление направляющей и повернуть шину на нужный угол. Фреза остается на месте, служа осью поворота. Затем фреза фиксируется в новом положении, и работа продолжается.

Существуют также современные модели, которые могут изменять направление обработки по вертикали. Этот метод значительно увеличивает функциональные возможности при работе с деревянными деталями.

Фреза для имитации массива

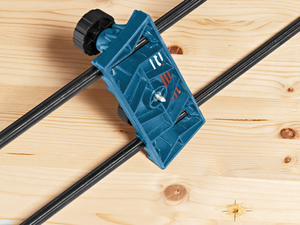

Циркуль для фрезера

Назначение циркуля, установленного на фрезерном станке, известно многим профессионалам. С его помощью легко вырезать круги из деревянных заготовок. Принцип работы этого инструмента схож с классическим циркулем, но есть и отличия.

Ключевым компонентом является направляющая штанга, выполняющая функцию ноги циркуля. Она оснащена пазами или специальными пластинами с калибровкой отверстий, что позволяет перенастраивать инструмент и задавать необходимый диаметр. Направляющая фрезера располагается на противоположном конце шпильки. Вся конструкция вращается вокруг зафиксированной шпильки, установленной в центре.

Заводские модели отличаются механизмом перенастройки диаметра. Для этого используются шарниры с двумя штангами, что увеличивает устойчивость изделия, а также опорные платформы, пластины или калибровка отверстий.

Создать самодельное устройство можно из любого прочного и ровного материала. Многие мастера выбирают текстолит. При сборке важно учитывать надежную фиксацию, обеспечивающую высокое качество работы. Вырезать окружность бывает сложно, и исправить ошибки в этом процессе практически невозможно. Поэтому необходимо минимизировать вибрацию конструкции, чтобы избежать смещения аппарата во время вырезания. Для крепления фрезы на устройстве должны быть предусмотрены специальные отверстия и прорезаны пазы для перемещения каретки с механизмом фиксации.

Циркуль на фрезе для вырезания окружностей является самой простой моделью, но её функциональность можно расширить, используя опору с перекрестной системой пазов. Этот вариант позволяет вырезать овалы благодаря постоянному движению пазов, формирующих ровную фигуру. Данный инструмент вырезает овалы рядом с насадкой и вокруг неё, благодаря широкому выбору траекторий движения фрезы.

Фрезерный стол своими руками. Часть 1 — Крепление фрезера к столу | Столярная мастерская

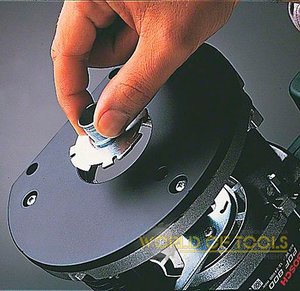

Копировальная втулка

Этот компонент фрезерного станка относится к современным системам, которые упрощают работу и увеличивают функциональные возможности оборудования. Копировальная втулка необходима для вырезания сложных узоров на заготовках или выполнения одинаковых вырезов на нескольких изделиях. Например, она может использоваться для вырезания дверных петель в деревянных заготовках. Для удобства выполнения таких задач важно заранее изучить, как создать шаблон для фрезера, и только после этого приступать к его изготовлению. Одним из популярных шаблонов является шипорезка.

Для точного перемещения фрезы по заданному шаблону применяются копировальные кольца. Их принцип работы заключается в том, что втулка служит опорой для шаблона, а фрезер точно повторяет его контуры. При выборе диаметра копировальной втулки следует помнить, что он должен превышать рабочий диаметр фрезы. Поэтому мастера, создавая шаблоны, обращают внимание на разницу между радиусами, а не диаметрами. Это связано с тем, что фрезер, двигаясь внутри шаблона, вырезает узор меньшего размера, а работая за его пределами, фигуры будут больше.

Освоив использование копировальной втулки для фрезера, мастера получают надежного помощника в обработке различных деревянных деталей.

Изготовление ящичных шипов

Изготовление шаблонов

Мастера часто используют шаблоны, особенно при производстве серии деревянных элементов. Хотя шаблоны реже применяются для вырезания одной детали, такие случаи возможны, например, в процессе реставрации.

Эти инструменты чаще всего применяются в производстве:

• фигурных наличников;
• идентичных деталей для сборки мебели;
• шипов для соединения деревянных изделий;
• углублений под петли или замки;
• филенчатых поверхностей дверей.

При создании шаблона важно выбрать качественный и прочный материал. Даже при минимальном контакте фрезера с краями шаблона он со временем изнашивается, и точность рисунка теряется. Чтобы избежать таких проблем, рекомендуется использовать надежные материалы:

• металл;
• текстолит;
• многослойную фанеру;
• некоторые виды пластика.

Изготовление шаблона из металла может быть сложным, но такой инструмент прослужит долго, не теряя формы и сохраняя размеры и детали рисунка. Лучше не экспериментировать и создавать шаблон под конкретную деталь деревянного изделия, так как качественных универсальных решений не существует.

Изготовление двери из дерева на ручном фрезере. The production of door by hand router

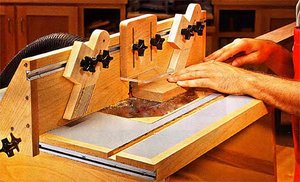

Насадки для работы по дереву

Обработка деревянных заготовок открывает множество возможностей для фрезера. Профессиональные столяры и плотники предпочитают автоматизированные станки, которые быстро и точно выполняют операции. Однако ручные инструменты также имеют свои преимущества. С помощью шипорезных насадок можно создавать настоящие шедевры, включая резьбу на элементах для сборки мебели.

Каждая насадка предназначена для работы с определенным типом древесины и позволяет легко придавать торцевым частям разнообразные формы. С их помощью изготавливаются плинтусы, филенки, карнизы, балясины и многое другое. Опытный мастер может создавать различные узоры на поверхности заготовки, меняя угол наклона насадки. Многие специалисты также изготавливают такие насадки для ручного фрезера самостоятельно.

Стойка для дрели. A drill stand.

Специальные комплекты

В деревообработке часто используются наборы для выполнения специфических задач, например, для изготовления врезок под петли. Такой комплект включает настраиваемый шаблон и крепежные элементы для фрезеровки.

Чаще всего мастера создают такие элементы самостоятельно. Достаточно установить на штангах второй упорный кондуктор, чтобы надежно закрепить фрезер на торце дверного полотна. Это позволит легко вырезать отверстия под петли или замок. Хотя этот метод полезен, он не очень удобен и лучше подходит для единичного использования.

Фрезерные работы — отличный способ заработать дополнительные деньги, обрабатывая деревянные заготовки, или провести свободное время с пользой. Эти занятия требуют минимальных финансовых вложений, а большинство необходимых инструментов можно изготовить своими руками.

Самодельное приспособление для фрезеровки паза и шипа. Модернизация и сборка.

Система пылеудаления

Система пылеудаления является важным элементом при фрезеровке дерева, так как процесс обработки древесины сопровождается образованием большого количества опилок и пыли. Эти частицы не только ухудшают видимость на рабочем месте, но и могут негативно сказаться на здоровье человека, вызывая респираторные заболевания. Поэтому создание эффективной системы пылеудаления — это не только вопрос удобства, но и безопасности.

Для начала, необходимо определить, какие компоненты будут входить в вашу систему пылеудаления. Обычно она состоит из следующих элементов:

• Пылесос: Выбор подходящего пылесоса — это первый шаг. Лучше всего использовать промышленный пылесос с высокой мощностью и возможностью подключения к инструментам. Это позволит эффективно собирать пыль и опилки прямо во время работы.
• Пылеотвод: Пылеотвод — это система труб и шлангов, которые соединяют фрезер с пылесосом. Шланги должны быть гибкими, но при этом достаточно прочными, чтобы выдерживать поток воздуха и не засоряться. Часто используются шланги диаметром 50-100 мм, в зависимости от мощности вашего инструмента.
• Фильтры: Для обеспечения максимальной эффективности пылеудаления важно использовать качественные фильтры. Они должны быть способны задерживать мелкие частицы пыли, чтобы предотвратить их попадание в воздух. Модели с HEPA-фильтрами обеспечивают наилучший результат.
• Сборные контейнеры: Контейнеры для сбора пыли могут быть как встроенными в пылесос, так и отдельными. Важно, чтобы они были легко очищаемыми и имели достаточный объем для сбора отходов.

Теперь, когда вы определились с основными компонентами, можно переходить к их установке. Вот несколько шагов, которые помогут вам создать эффективную систему пылеудаления:

1. Подключение пылесоса: Убедитесь, что ваш пылесос находится в удобном месте и легко доступен. Подключите его к фрезеру с помощью пылеотводящего шланга. Если ваш фрезер не имеет специального выхода для подключения пылесоса, можно использовать адаптеры.
2. Проверка герметичности: Все соединения должны быть герметичными, чтобы избежать утечек пыли. Проверьте шланги и соединения на наличие трещин или повреждений.
3. Тестирование системы: Перед началом работы протестируйте систему пылеудаления. Включите фрезер и пылесос одновременно, чтобы убедиться, что пыль и опилки эффективно собираются.

Кроме того, стоит учитывать, что регулярное обслуживание системы пылеудаления также играет важную роль в ее эффективности. Регулярно очищайте фильтры и контейнеры, а также проверяйте состояние шлангов и соединений. Это поможет поддерживать высокую производительность и продлить срок службы оборудования.

Создание системы пылеудаления своими руками — это не только полезное, но и необходимое решение для любого мастера, работающего с деревом. Правильная организация рабочего места с учетом пылеудаления позволит вам не только повысить качество работы, но и заботиться о своем здоровье.

Регулируемый стол для фрезера

это незаменимый инструмент для выполнения точных и аккуратных фрезеровочных работ. Он позволяет изменять высоту и угол наклона фрезы, что значительно расширяет возможности обработки древесины. В этой части статьи мы рассмотрим, как самостоятельно собрать такой стол, какие материалы и инструменты понадобятся, а также основные этапы сборки.

Материалы и инструменты

Для сборки регулируемого стола вам понадобятся следующие материалы:

• Лист фанеры или МДФ толщиной 18-25 мм для столешницы;
• Деревянные бруски или металлические профили для каркаса;
• Регулируемые ножки (можно использовать мебельные ножки с возможностью регулировки высоты);
• Фрезер (обязательно с возможностью установки в стол);
• Крепежные элементы (винты, уголки, саморезы);
• Ручки или рычаги для регулировки высоты фрезы;
• Шлифовальная бумага для обработки поверхности.

Из инструментов вам понадобятся:

• Дрель или шуруповерт;
• Пила (циркулярная или лобзик);
• Рулетка;
• Уровень;
• Карандаш для разметки;
• Струбцины для фиксации деталей во время сборки.

Этапы сборки

Сборка регулируемого стола включает несколько ключевых этапов:

1. Подготовка столешницы

Начните с нарезки листа фанеры или МДФ на нужные размеры. Столешница должна быть достаточно большой, чтобы обеспечить комфортное размещение заготовок. Обычно размеры составляют 80×60 см, но вы можете адаптировать их под свои нужды. Обработайте края шлифовальной бумагой, чтобы избежать splinters.

2. Изготовление каркаса

Соберите каркас из деревянных брусков или металлических профилей. Он должен быть прочным и устойчивым. Используйте уголки и саморезы для надежного соединения. Убедитесь, что каркас имеет достаточную высоту, чтобы фрезер находился на уровне рабочей поверхности.

3. Установка фрезера

На столешнице необходимо сделать отверстие для установки фрезера. Оно должно быть чуть больше диаметра фрезы, чтобы обеспечить свободный ход. Установите фрезер так, чтобы его основание плотно прилегало к нижней части столешницы. Закрепите его с помощью специальных крепежей, чтобы избежать смещения во время работы.

4. Регулировка высоты

Для регулировки высоты фрезы можно использовать механизм с ручкой или рычагом. Установите его так, чтобы он был доступен и удобен в использовании. Проверьте, чтобы фреза поднималась и опускалась плавно и без заеданий.

5. Завершение сборки

После установки всех элементов проверьте устойчивость стола. Убедитесь, что он не шатается и все соединения надежны. При необходимости добавьте дополнительные элементы для жесткости конструкции. Обработайте поверхность стола защитным лаком или краской для увеличения срока службы.

Заключение

Собранный вами регулируемый стол для фрезера станет отличным помощником в работе с деревом. Он позволит вам выполнять фрезеровку с высокой точностью и комфортом. Не забывайте соблюдать правила безопасности при работе с фрезером и всегда используйте защитные средства.

Защитные экраны и ограждения

При работе с фрезерным оборудованием безопасность должна быть на первом месте. Защитные экраны и ограждения играют ключевую роль в предотвращении травм и обеспечении безопасной рабочей среды. В этой части статьи мы рассмотрим, как можно самостоятельно изготовить эффективные защитные экраны и ограждения для фрезеровки дерева.

Первым шагом в создании защитных экранов является выбор подходящего материала. Наиболее распространенными вариантами являются акриловые и поликарбонатные панели. Эти материалы обладают высокой прочностью и прозрачностью, что позволяет контролировать процесс работы, не подвергая себя риску. Акриловые панели легче в обработке, но менее устойчивы к механическим повреждениям, в то время как поликарбонат более прочный, но может быть сложнее в установке.

Для создания защитного экрана вам понадобятся следующие инструменты и материалы:

• Материал для экрана (акрил или поликарбонат)
• Рамка из алюминиевого профиля или дерева
• Саморезы и крепежные элементы
• Инструменты для резки (пила, ножовка)
• Дрель и сверла
• Уровень и рулетка

Процесс сборки защитного экрана можно разбить на несколько этапов:

1. Измерение и планирование: Определите размеры экрана, основываясь на размерах вашего фрезера и рабочей зоны. Убедитесь, что экран будет достаточно высоким и широким, чтобы защитить вас от летящих опилок и стружки.
2. Изготовление рамки: Изготовьте рамку из алюминиевого профиля или дерева. Рекомендуется использовать алюминий, так как он легче и более устойчив к коррозии. Соедините углы рамки с помощью уголков и саморезов, чтобы обеспечить прочность конструкции.
3. Установка панели: Вырежьте панель из выбранного материала по размерам рамки. Убедитесь, что края панели гладкие, чтобы избежать травм. Закрепите панель в рамке с помощью саморезов, оставляя небольшие зазоры для расширения материала при изменении температуры.
4. Монтаж экрана: Установите готовый экран на рабочем месте. Используйте крепежные элементы для надежной фиксации экрана к столу или стене. Убедитесь, что экран не мешает работе и не создает дополнительных препятствий.

Кроме защитных экранов, важно также предусмотреть ограждения для фрезерного станка. Они могут быть выполнены из тех же материалов и служат для ограничения доступа к движущимся частям оборудования. Ограждения должны быть достаточно высокими и прочными, чтобы предотвратить случайное прикосновение к фрезе во время работы.

При установке ограждений следует учитывать следующие моменты:

• Ограждения должны быть установлены на безопасном расстоянии от фрезы.
• Необходимо обеспечить возможность легкого доступа к фрезеру для замены инструмента и обслуживания.
• Ограждения должны быть устойчивыми и надежно закрепленными, чтобы избежать их падения или смещения во время работы.

В заключение, создание защитных экранов и ограждений для фрезеровки дерева своими руками — это не только способ повысить безопасность, но и возможность адаптировать рабочее место под свои нужды. Следуя приведенным рекомендациям, вы сможете создать эффективные защитные конструкции, которые помогут избежать травм и сделают процесс фрезеровки более комфортным и безопасным.
