Вопрос выбора схемы отопления для двухэтажного дома является одним из ключевых этапов при проектировании комфортного и эффективного обогрева жилого пространства. В данной статье мы рассмотрим различные виды систем отопления, такие как двухтрубная и однотрубная, а также их преимущества и недостатки. Вы узнаете, как правильно выбрать подходящую схему для вашего коттеджа, а также получите практические советы по прокладке систем своими руками. Эта информация поможет вам создать уютную атмосферу в вашем доме и оптимизировать расходы на отопление.

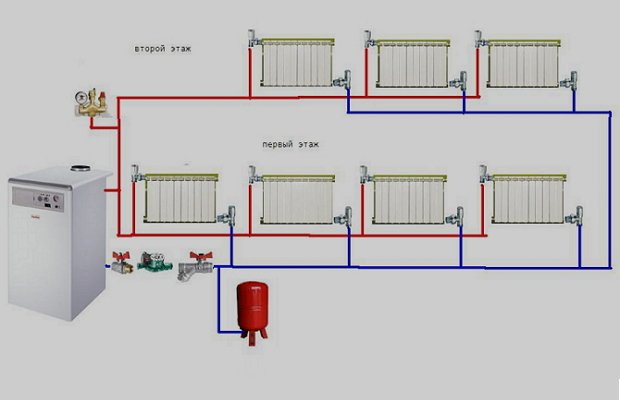

Разнообразие вариантов обогрева двухэтажных частных жилищ

Под водяной системой отопления (СО) двухэтажного жилого дома понимается набор компонентов: трубопроводы, котел, фитинги, датчики температуры и другие элементы. Правильный выбор и установка этих составляющих могут значительно сократить расходы на обогрев жилья и обеспечить высокий уровень комфорта.

Современные системы отопления для двухэтажных домов бывают различных типов:

• однотрубные и двухтрубные;
• с верхней и нижней разводкой;
• с естественной и принудительной циркуляцией;
• с вертикальными и горизонтальными стояками;
• с магистральным и тупиковым движением теплоносителя.

В каждом случае владелец загородного дома выбирает наиболее подходящую СО, которая поддерживает необходимую температуру в помещении, обладает простым управлением и позволяет установить систему «теплый пол».

Наилучшим вариантом считается система отопления, в которой все оборудование работает в автоматическом режиме.

Теперь обсудим, какая система отопления будет наиболее эффективной для коттеджа с двумя этажами.

система отопления 2(3)этажного дома

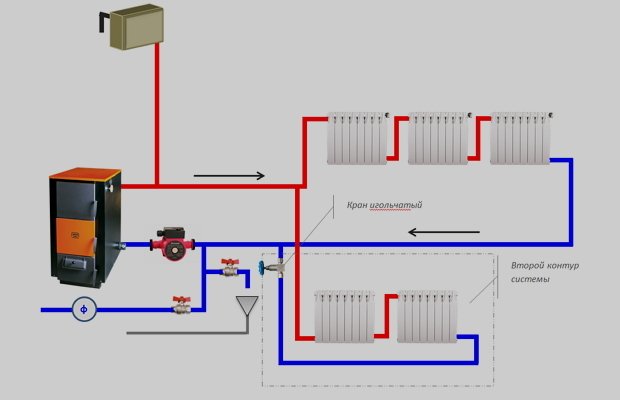

Однотрубная система обогрева для коттеджа – может, выбрать ее?

Самой простой системой отопления считается «Ленинградка». Эта схема была популярна в советское время, так как позволяла владельцам загородных домов избавиться от зависимости от центрального отопления. «Ленинградка» представляет собой экономичную однотрубную систему, которую легко установить самостоятельно. Она совместима как с газовыми, так и с электрическими котлами, а также с кирпичными печами, в которые загружаются торфяные брикеты, дрова или уголь.

Система «Ленинградка» сокращает количество труб в два раза по сравнению с двухтрубной схемой отопления. К ее преимуществам относятся:

• простота монтажа (установку можно выполнить самостоятельно) и доступность по цене;
• легкость в ремонте в процессе эксплуатации;
• сохранение эстетики интерьера (меньшее количество труб делает их менее заметными);
• возможность установки системы «теплый пол» (при соблюдении определенных условий) и прокладки главной трубы под дверными проемами для подачи теплоносителя.

Систему «Ленинградка» можно скрыть под полом или провести над ним; трубы для водяного отопления устанавливаются как вертикально, так и горизонтально. На первый взгляд, это идеальный вариант. Однако есть и недостатки. Во-первых, «Ленинградка» лучше подходит для одноэтажных зданий. Отопление двухэтажного дома с ее помощью может вызвать сложности, которые, тем не менее, можно решить самостоятельно с минимальными затратами. Во-вторых, при горизонтальном монтаже невозможно реализовать систему «теплый пол».

Кроме того, однотрубная система требует сварочного оборудования и обязательной проверки герметичности сварных соединений, что является сложным и длительным процессом. Также необходимо повышать давление в системе. Главным недостатком многие считают неравномерную теплоотдачу от радиаторов в разных помещениях. По этим причинам двухтрубная система отопления значительно превосходит «Ленинградку».

Однотрубная система 2-х этажного дома из полипропилена

Интересные факты

Вот несколько интересных фактов о схемах отопления двухэтажных домов:

1. Системы с принудительной циркуляцией: В двухэтажных домах часто используются системы отопления с принудительной циркуляцией, которые обеспечивают равномерное распределение тепла по всем этажам. Это достигается с помощью насосов, которые помогают преодолевать сопротивление трубопроводов и обеспечивают стабильный поток теплоносителя.

2. Теплый пол как альтернатива радиаторам: В современных двухэтажных домах все чаще применяются системы теплых полов. Они не только обеспечивают комфортное тепло, но и позволяют сэкономить пространство, так как не требуют установки громоздких радиаторов. Кроме того, теплый пол может быть эффективно комбинирован с другими системами отопления.

3. Зонирование отопления: В двухэтажных домах можно реализовать зонированное отопление, что позволяет регулировать температуру в разных помещениях и на разных этажах. Это достигается с помощью термостатов и регулирующих клапанов, что не только повышает комфорт, но и снижает затраты на отопление, так как можно отапливать только те зоны, которые используются.

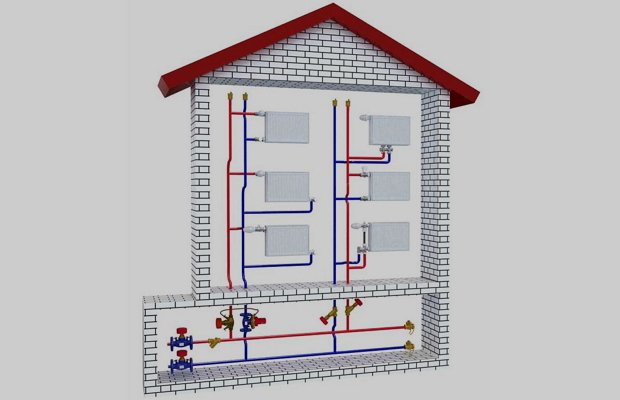

Идеальный вариант обогрева жилья – система с двумя трубопроводами

Данная схема отопления для двухэтажного дома устраняет большинство недостатков однотрубных систем. Однако для её установки потребуется больше труб и материалов. Тем не менее, создание качественного отопления в частном доме имеет первостепенное значение.

Двухтрубная система работает по следующему принципу: по одной трубе теплоноситель поднимается вверх, а по другой – возвращается обратно. Для реализации такой схемы своими руками можно использовать любые виды труб и радиаторов. Подключение радиаторов может осуществляться различными способами. Если трубопровод скрыт под полом или обе магистрали находятся под батареей, то обратка и теплоноситель подключаются к нижним патрубкам радиаторов.

В этом случае эффективность теплоотдачи может быть низкой, так как верхняя часть батареи не всегда прогревается должным образом. Не рекомендуется применять такую схему подключения для чугунных радиаторов; лучше использовать более современные панельные батареи.

Другой вариант подключения – обратка присоединяется снизу, а теплоноситель – сверху (с одной стороны). При таком способе двухтрубная разводка работает значительно эффективнее. Однако он не подходит для радиаторов с большим количеством секций (более 15), так как теплопотери при наличии 16 и более секций становятся критическими.

Наиболее распространены проекты отопления двухэтажных частных домов с диагональным способом подключения труб:

• теплоноситель подводится с одной стороны (сверху) к радиатору;
• обратка подключается с противоположной стороны снизу.

Двухтрубная разводка в частном доме позволяет перекрыть систему отопления на одном из участков, при этом остальные помещения продолжают получать тепло в прежнем объеме. Рекомендуется, чтобы двухтрубная система была организована с принудительной, а не естественной циркуляцией горячей воды. О различиях между этими типами циркуляции мы расскажем в следующем разделе.

Двухтрубная система двухэтажного дома из полипропилена

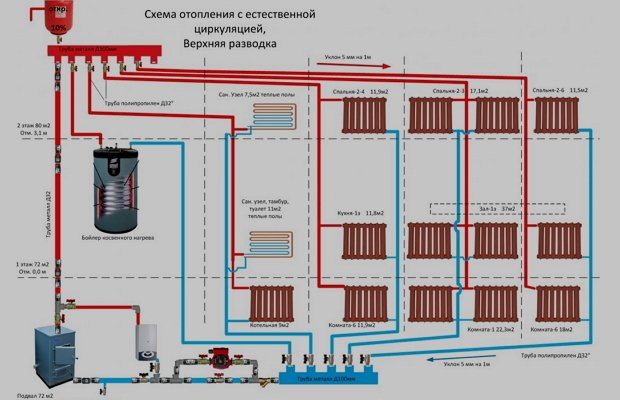

Системы с естественной и принудительной циркуляцией – какая лучше?

Разница между двумя типами циркуляции заключается в методе перемещения воды в системе отопления. Для принудительной схемы требуется установка циркуляционного насоса, тогда как для естественной циркуляции это не нужно.

Система с естественной циркуляцией имеет несколько преимуществ:

• отсутствие шума и вибраций;
• простота установки и обслуживания;
• длительный срок службы.

Однако у таких систем есть и недостатки: медленный запуск и риск замерзания воды в трубах при низких температурах. Кроме того, для них нужны трубы большего диаметра, что увеличивает стоимость и усложняет установку.

В настоящее время системы с естественной циркуляцией используются редко. Большинство пользователей предпочитают более современные и эффективные схемы обогрева. Системы с принудительной циркуляцией предлагают значительные преимущества:

• возможность создания разводки любой длины в частном доме;
• независимость качества обогрева от температуры теплоносителя;
• легкость в регулировке рабочих режимов.

В системах с принудительной циркуляцией горячая вода перемещается по трубам благодаря насосному оборудованию. Вода поступает от котла, где она нагревается, под действием циркуляционного насоса.

На каждом радиаторе устанавливаются вентили и краны Маевского. Вентили позволяют регулировать температуру нагрева каждой батареи и могут быть автоматическими или ручными. Кран Маевского служит для удаления лишнего воздуха из системы.

Эксперты рекомендуют устанавливать в двухэтажных коттеджах системы отопления с двухконтурным котлом и принудительной циркуляцией. Это упрощает создание «теплого пола», установку полотенцесушителей и позволяет легко контролировать работу системы, устанавливая комфортную температуру.

Естественная / принудительная циркуляция системы отопления

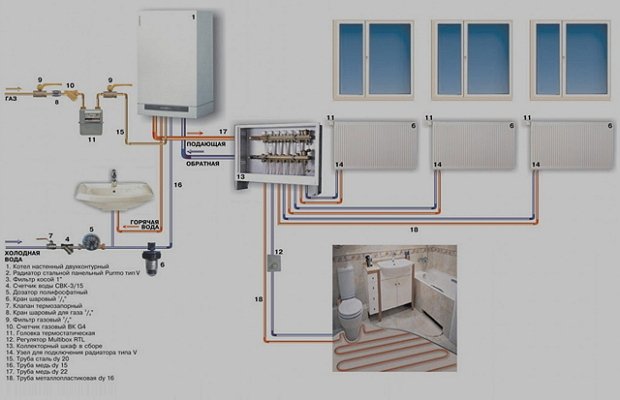

Коллекторная система обогрева – отличный вариант для частного дома

Растущая популярность коллекторных систем отопления для частных домов объясняется их простотой в управлении и эксплуатации. Однотрубные и двухтрубные коллекторные системы обеспечивают независимую подачу теплоносителя к каждому радиатору в коттедже. Это позволяет полностью отключить отдельную батарею или отрегулировать температуру воды в ней, не влияя на работу радиаторов в других помещениях.

Схема коллекторной системы выглядит следующим образом:

• на стояках первого и второго этажей устанавливаются подающие и обратные коллекторы;
• к радиаторам на этажах подводятся трубопроводы для подачи и обратки (их можно разместить в стенах или скрыть под полом);
• на коллекторы и радиаторы устанавливаются автоматические отводчики воздуха или краны Маевского.

Такая разводка идеально подходит для организации системы «теплый пол». В некоторых случаях, особенно при небольшой площади коттеджа, коллекторное паровое отопление может быть выполнено без радиаторов. В этом случае «теплый пол» заменяет традиционные батареи, что позволяет существенно сократить затраты на установку системы отопления в доме.

Схема отопления двухэтажного дома теплый пол + коллекторное отопление

Выбор котла для отопления двухэтажного дома

Выбор котла для отопления двухэтажного дома является одним из ключевых этапов проектирования системы обогрева. Правильный выбор котла не только обеспечит комфортную температуру в помещениях, но и позволит оптимизировать затраты на отопление. Рассмотрим основные аспекты, которые необходимо учитывать при выборе котла.

Типы котлов

Существует несколько типов котлов, каждый из которых имеет свои преимущества и недостатки:

• Газовые котлы: Наиболее популярный вариант благодаря доступности газа и высокой эффективности. Они могут быть как настенными, так и напольными. Настенные котлы занимают меньше места, но имеют ограниченную мощность.
• Твердотопливные котлы: Работают на дровах, угле или пеллетах. Они требуют больше внимания и регулярной загрузки топлива, но могут быть более экономичными в эксплуатации, особенно в регионах с высокими ценами на газ.
• Электрические котлы: Просты в установке и эксплуатации, но могут быть дорогими в использовании, особенно при высоких тарифах на электроэнергию.
• Котлы на жидком топливе: Используют дизельное или мазутное топливо. Они могут быть хорошим вариантом в удаленных районах, где нет доступа к газу, но требуют наличия резервуара для хранения топлива.

Мощность котла

Правильный расчет мощности котла – это залог эффективного отопления. Для двухэтажного дома необходимо учитывать следующие факторы:

• Площадь дома: В среднем, для отопления 10 квадратных метров требуется 1 кВт мощности. Однако, это значение может варьироваться в зависимости от теплоизоляции, высоты потолков и климатических условий.
• Количество окон и дверей: Окна и двери могут быть источником потерь тепла, поэтому их количество и качество (однокамерные или двухкамерные) также влияют на расчет мощности.
• Теплоизоляция: Хорошая теплоизоляция стен, крыши и пола позволяет снизить потребность в мощности котла.

Энергоэффективность

При выборе котла стоит обратить внимание на его класс энергоэффективности. Котлы с высоким классом (A, A+) потребляют меньше топлива и, соответственно, снижают затраты на отопление. Также стоит учитывать наличие автоматических систем управления, которые могут оптимизировать работу котла в зависимости от температуры в помещении.

Дополнительные функции

Современные котлы могут быть оснащены различными дополнительными функциями, такими как:

• Автоматическая система управления: Позволяет настраивать режимы работы котла в зависимости от времени суток и температуры.
• Системы защиты: Защита от перегрева, замерзания и других аварийных ситуаций.
• Интеграция с солнечными панелями: Некоторые котлы могут работать в связке с солнечными системами, что позволяет снизить затраты на отопление в солнечные дни.

В заключение, выбор котла для отопления двухэтажного дома требует внимательного подхода и учета множества факторов. Правильный выбор позволит обеспечить комфорт и снизить затраты на отопление, что особенно важно в условиях современных реалий.

Энергоэффективность и экономия при выборе системы отопления

При выборе системы отопления для двухэтажного дома важным аспектом является ее энергоэффективность и экономия. Энергоэффективная система не только снижает затраты на отопление, но и минимизирует негативное воздействие на окружающую среду. Рассмотрим основные факторы, которые следует учитывать при выборе отопительной системы с точки зрения энергоэффективности.

1. Тип отопительной системы

Существует несколько типов отопительных систем: водяное, электрическое, газовое и твердотопливное. Водяное отопление, как правило, является наиболее энергоэффективным вариантом для двухэтажных домов, так как позволяет равномерно распределять тепло по всем помещениям. Газовые котлы также отличаются высокой эффективностью, особенно современные модели с конденсационными технологиями. Электрическое отопление может быть менее экономичным, особенно в регионах с высокими тарифами на электроэнергию.

2. Качество теплоизоляции

Энергоэффективность системы отопления во многом зависит от качества теплоизоляции дома. Хорошо утепленные стены, крыша и полы позволяют значительно сократить теплопотери. Использование современных теплоизоляционных материалов, таких как минеральная вата или пенополистирол, поможет сохранить тепло внутри помещения и снизить нагрузку на отопительную систему.

3. Автоматизация и управление

Современные системы отопления могут быть оснащены автоматизированными системами управления, которые позволяют оптимизировать расход энергии. Например, термостаты и программируемые контроллеры могут регулировать температуру в зависимости от времени суток и наличия людей в помещении. Это позволяет избежать перерасхода энергии и поддерживать комфортный микроклимат.

4. Выбор радиаторов и конвекторов

Эффективность системы отопления также зависит от правильного выбора радиаторов и конвекторов. Современные модели с высокой теплоотдачей обеспечивают быстрое и равномерное прогревание помещений. При этом важно учитывать площадь и высоту потолков, чтобы правильно рассчитать необходимую мощность отопительных приборов.

5. Регулярное обслуживание

Для поддержания энергоэффективности системы отопления необходимо проводить регулярное обслуживание. Это включает в себя проверку и очистку котлов, радиаторов и трубопроводов, а также замену фильтров и других расходных материалов. Регулярное обслуживание не только продлевает срок службы оборудования, но и обеспечивает его эффективную работу.

В заключение, выбор энергоэффективной системы отопления для двухэтажного дома требует комплексного подхода. Учитывая тип системы, качество теплоизоляции, возможности автоматизации, выбор отопительных приборов и регулярное обслуживание, можно значительно снизить затраты на отопление и создать комфортные условия для проживания.

Монтаж и настройка отопительной системы: советы и рекомендации

Монтаж и настройка отопительной системы – это ключевые этапы, от которых зависит эффективность работы всей системы обогрева в вашем двухэтажном доме. Правильная установка и грамотная настройка помогут избежать множества проблем в будущем, таких как неравномерный прогрев помещений, высокие затраты на отопление и частые поломки оборудования.

Подготовка к монтажу

Перед началом монтажа необходимо тщательно спланировать расположение всех элементов системы. Важно учитывать:

• Тип отопления: водяное, электрическое или газовое. Каждый из этих типов имеет свои особенности монтажа.
• Планировку дома: расположение комнат, их площадь и высота потолков. Это поможет определить необходимую мощность котла и количество радиаторов.
• Изоляцию: качество теплоизоляции стен, окон и дверей. Хорошая изоляция снизит потери тепла и повысит эффективность системы.

Выбор оборудования

На этапе монтажа важно правильно выбрать оборудование. К основным элементам системы отопления относятся:

• Котел: выбирайте котел с учетом площади отапливаемых помещений и типа топлива. Например, для двухэтажного дома лучше подойдет настенный газовый котел с автоматическим управлением.
• Радиаторы: их количество и тип (алюминиевые, биметаллические, стальные) зависят от теплопотерь и предпочтений владельца.
• Трубы: для водяного отопления используются металлопластиковые, медные или полипропиленовые трубы. Выбор зависит от бюджета и условий эксплуатации.

Этапы монтажа

Монтаж системы отопления можно разделить на несколько этапов:

1. Установка котла: выбирайте место, где котел будет защищен от влаги и доступен для обслуживания. Убедитесь, что соблюдены все требования безопасности.
2. Прокладка труб: трубы должны быть проложены с учетом уклона для стока конденсата (если это необходимо) и без резких поворотов, что поможет избежать потерь давления.
3. Установка радиаторов: радиаторы монтируются на стенах с учетом их высоты от пола (обычно 10-15 см) и расстояния между ними для свободной циркуляции воздуха.
4. Подключение к системе: все элементы системы должны быть правильно подключены к котлу и друг к другу. Не забудьте установить запорные краны и воздухоотводчики.

Настройка системы

После завершения монтажа необходимо провести настройку системы. Это включает в себя:

• Проверка герметичности: убедитесь, что все соединения не пропускают воду. Для этого можно провести гидравлические испытания.
• Настройка температуры: установите термостаты на радиаторах и котле, чтобы поддерживать комфортную температуру в помещениях.
• Балансировка системы: это процесс, при котором регулируется поток теплоносителя в каждом радиаторе, чтобы обеспечить равномерный прогрев всех помещений.

Заключение

Монтаж и настройка отопительной системы – это ответственный процесс, требующий внимательности и знаний. Следуя приведенным рекомендациям, вы сможете создать эффективную и надежную систему обогрева для вашего двухэтажного дома, которая будет служить вам долгие годы.
