Схема отопления из полипропиленовых труб становится все более популярной среди владельцев частных домов благодаря своей надежности, долговечности и простоте монтажа. В этой статье мы рассмотрим различные варианты схем отопления, которые можно реализовать с использованием полипропиленовых труб, а также предоставим полезные советы по их установке. Вы узнаете, как выбрать оптимальную схему для вашего дома и какие нюансы стоит учесть при самостоятельной установке, что поможет вам создать эффективную и экономичную систему отопления.

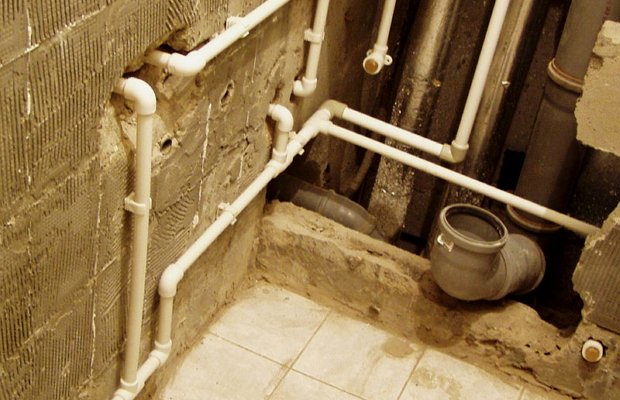

Какую разводку полипропиленовых труб для дома выбрать?

Это ключевой вопрос для всех, кто интересуется системой отопления из полипропилена. Существует два варианта разводки: верхняя и нижняя. При верхней разводке подающий трубопровод располагается на чердаке или под потолком, а стояки опускаются вниз для подключения отопительных приборов. Обратный трубопровод укладывается в подвал частного дома или по полу.

Эта схема рекомендуется, когда циркуляция воды в системе осуществляется естественным образом. Также верхняя разводка используется, если скрытый монтаж полипропиленовых труб невозможен.

При установке таких систем следует учесть несколько важных рекомендаций:

1. На чердаке обязательно установите воздухоотводчик для автоматического удаления воздуха из системы, а также специальный расширительный бак для защиты трубопровода и оборудования от перепадов давления.
2. Использование циркуляционного насоса не обязательно.

При нижней схеме разводки оба трубопровода (обратный и подающий) располагаются под потолком погреба или по полу цокольного (первого) этажа частного дома. Трубы укладываются параллельно друг другу. Эта схема применяется, когда требуется отдельная подача горячей воды в каждый отопительный стояк.

Прокладка инженерных коммуникаций в доме

Какие трубы лучше использовать для отопления? | Виды труб | Основные различия

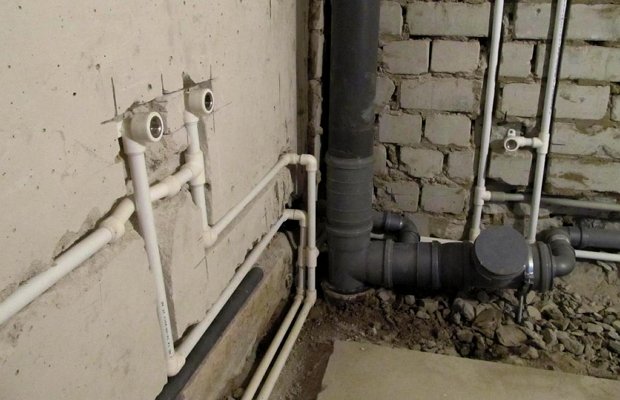

Варианты разводки по числу стояков

Разводка полипропиленовых труб может выполняться как в горизонтальном, так и в вертикальном направлении. Горизонтальная схема монтажа применяется, когда в здании есть один основной стояк, от которого отходят одно- или двухтрубные горизонтальные ответвления. Такие системы часто встречаются в небольших коммерческих зданиях и частных домах высотой 2–3 этажа. В последние годы их начали использовать и для отопления многоэтажных зданий, где отдельная ветка трубопровода подводится к каждой квартире.

Горизонтальная разводка может быть периметральной или лучевой. При периметральной схеме отопление осуществляется от главного стояка, и теплоноситель перемещается по квартире (или этажу) поэтапно. Это создает неудобства, так как для ремонта или замены отопительного прибора (например, радиатора) необходимо отключать весь периметр труб.

Периметральная система имеет свои преимущества: трубы можно скрыть в полу. Однако вся разводка располагается на одном уровне, что затрудняет слив теплоносителя из отдельного периметра.

При лучевой разводке полипропиленовые трубы направляются в каждое помещение квартиры, подводя тепло к каждой батарее отопления. Система также питается от одного центрального стояка, а соединение отдельных лучей происходит в специальной гребенке, которую можно установить самостоятельно.

Преимуществом лучевой схемы является возможность отключения лишь одной отопительной ветки для ремонта, в то время как остальные продолжают функционировать и обогревать другие комнаты.

Лучевая схема подразумевает установку полипропиленовых труб в пол с обязательной заливкой их бетонной стяжкой. Это усложняет обслуживание системы в частном доме, так как при поломке трубы необходимо вскрывать стяжку.

Вертикальная разводка, часто называемая классической, не имеет таких проблем. Она идеально подходит для домов высотой 2–3 этажа и включает несколько стояков, которые переносят горячую воду между этажами. В этом случае можно легко заменить или отремонтировать один стояк, не затрагивая остальные.

Интересные факты

Вот несколько интересных фактов о схемах отопления из полипропиленовых труб:

1. Долговечность и устойчивость к коррозии: Полипропиленовые трубы не подвержены коррозии, что делает их идеальными для систем отопления. Они могут служить до 50 лет, что значительно превышает срок службы металлических труб. Это позволяет снизить затраты на обслуживание и замену трубопроводов.

2. Легкость монтажа: Полипропиленовые трубы легкие и гибкие, что упрощает их транспортировку и установку. Для соединения труб часто используется сварка, что обеспечивает надежные и герметичные соединения. Это позволяет создавать сложные схемы отопления с минимальными затратами времени и усилий.

3. Энергоэффективность: Полипропиленовые трубы имеют низкую теплопроводность, что помогает минимизировать теплопотери в системе отопления. Это делает их более энергоэффективными по сравнению с металлическими трубами, что может привести к снижению затрат на отопление и улучшению общей энергоэффективности дома.

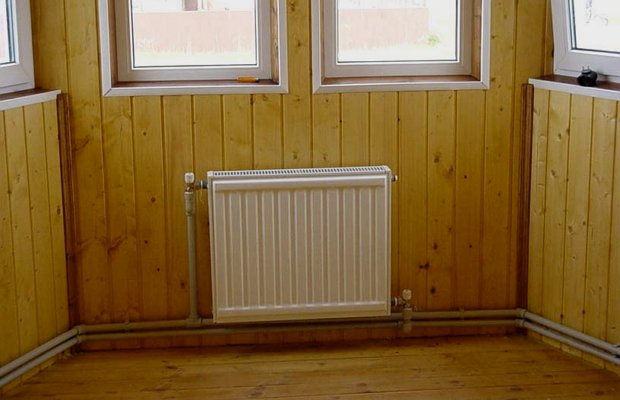

Виды систем по количеству трубопроводов – выбираем одну из двух схем

Отопительные системы из полипропиленовых труб в жилых домах могут быть однотрубными или двухтрубными. В однотрубной системе все радиаторы подключаются последовательно к главной трубе. Недостаток этого подхода — недостаточный нагрев батарей, расположенных в конце цепочки, так как горячая вода теряет тепло по мере движения по трубопроводу.

Однотрубные системы чаще всего устанавливаются в небольших домах. В таких системах первыми к стояку подключаются жилые помещения, а затем технические зоны.

Для более просторных частных домов оптимальным вариантом будет двухтрубная система. В этом случае подающая и обратная магистрали располагаются параллельно, что позволяет всем радиаторам получать теплоноситель с одинаковой температурой. Кроме того, при необходимости ремонта можно отключить только один стояк, в то время как остальные элементы системы продолжат функционировать.

При самостоятельной установке двухтрубных магистралей рекомендуется проектировать нижнее одностороннее подключение компонентов системы. Это можно сделать с помощью специальной арматуры с температурным регулятором, что позволит создать комфортный микроклимат в каждом помещении.

пример разводки в коттедже

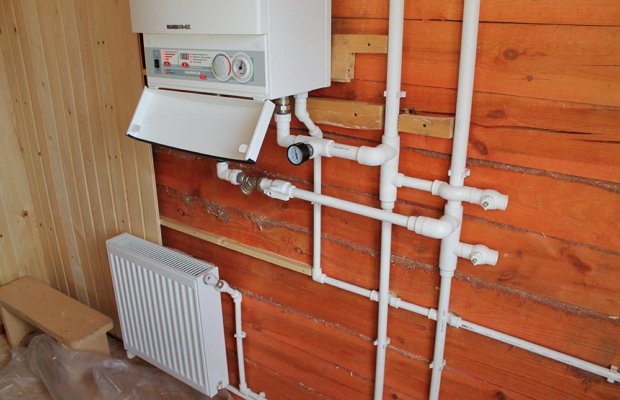

Об особенностях монтажа полипропиленовых изделий – домашним мастерам на заметку

Создание качественной отопительной системы из полипропиленовых труб своими руками — вполне выполнимая задача. Однако важно учитывать несколько рекомендаций:

1. Полипропиленовые трубы диаметром Dn 20х3,4 следует соединять с металлопластиковыми трубами размером 16х2; Dn 25х4,2 — с трубами 20х2, а Dn 32х5,4 — с 26х3.
2. Не рекомендуется использовать ПП-трубы размером более 20х3,4 при реализации двухтрубной схемы отопления, подключенной к магистральному трубопроводу.
3. Максимальная длина подающей ветки от последнего радиатора до отопительного котла не должна превышать 25 метров. Превышение этой длины может привести к неравномерному прогреву радиаторов.

Важно! Все работы по соединению полипропиленовых труб необходимо выполнять с использованием специальных паяльных инструментов. Эти устройства предназначены исключительно для пайки полимерных труб; другие инструменты использовать не рекомендуется.

Первая пайка полипропиленовых труб может вызвать трудности у начинающих мастеров. Поэтому специалисты советуют предварительно потренироваться. Купите недорогие трубы, попробуйте соединить их с помощью паяльного инструмента, отработайте навыки, и только после этого переходите к монтажу отопительной системы.

Преимущества и недостатки полипропиленовых труб в отоплении

Полипропиленовые трубы становятся все более популярными в системах отопления благодаря своим уникальным свойствам и преимуществам. Однако, как и любой другой материал, они имеют свои недостатки. Рассмотрим подробнее, что именно делает полипропиленовые трубы привлекательными для использования в отопительных системах, а также какие недостатки могут возникнуть при их эксплуатации.

Преимущества полипропиленовых труб

• Долговечность: Полипропиленовые трубы имеют срок службы до 50 лет, что делает их отличным выбором для долгосрочных систем отопления. Они не подвержены коррозии и не разрушаются под воздействием химических веществ.
• Устойчивость к температурным колебаниям: Полипропилен способен выдерживать высокие температуры, что делает его идеальным для отопительных систем, где температура может достигать 95°C и выше.
• Легкость и простота монтажа: Полипропиленовые трубы легкие и удобные в работе. Их можно легко резать, соединять и монтировать, что значительно сокращает время установки системы отопления.
• Низкая теплопроводность: Полипропилен имеет низкую теплопроводность, что позволяет минимизировать теплопотери и повышает эффективность системы отопления.
• Экологичность: Полипропилен не выделяет вредных веществ в процессе эксплуатации и не оказывает негативного влияния на окружающую среду.

Недостатки полипропиленовых труб

• Чувствительность к ультрафиолетовому излучению: Полипропиленовые трубы не рекомендуется использовать на открытом воздухе без дополнительной защиты, так как они могут разрушаться под воздействием солнечных лучей.
• Низкая прочность на сжатие: Полипропиленовые трубы могут быть менее устойчивыми к механическим повреждениям по сравнению с металлическими трубами, что требует осторожности при монтаже и эксплуатации.
• Расширение при нагреве: Полипропилен имеет высокую степень теплового расширения, что может привести к деформации труб и соединений, если не учтены специальные компенсаторы.
• Стоимость: Хотя полипропиленовые трубы могут быть дешевле в установке, их стоимость может быть выше по сравнению с некоторыми другими материалами, такими как сталь или ПВХ, особенно если учитывать дополнительные элементы для защиты от УФ-излучения.

Таким образом, полипропиленовые трубы представляют собой надежный и эффективный выбор для систем отопления, однако перед их использованием важно учитывать как преимущества, так и недостатки, чтобы обеспечить долговечность и эффективность всей системы. Правильный выбор и грамотный монтаж помогут избежать многих проблем и сделать отопление комфортным и экономичным.

Сравнение полипропиленовых труб с другими материалами для отопления

При выборе системы отопления важным аспектом является выбор материала труб, который будет использоваться для прокладки отопительных контуров. Полипропиленовые трубы становятся все более популярными благодаря своим уникальным свойствам, однако для более полного понимания их преимуществ и недостатков необходимо сравнить их с другими распространенными материалами, такими как сталь, медь и металлопластик.

Стальные трубы традиционно используются в отопительных системах благодаря своей прочности и долговечности. Однако они имеют ряд недостатков: подверженность коррозии, необходимость в дополнительной теплоизоляции и сложность монтажа. Стальные трубы требуют сварки, что увеличивает время установки и стоимость работ. Кроме того, они могут образовывать ржавчину, что негативно сказывается на качестве теплоносителя и может привести к засорению системы.

Медные трубы отличаются высокой прочностью и долговечностью, а также отличной теплопроводностью. Они не подвержены коррозии и имеют долгий срок службы. Однако медь является дорогим материалом, что делает систему отопления на основе медных труб значительно более затратной. Кроме того, медные трубы требуют специального оборудования для монтажа, что также увеличивает стоимость установки.

Металлопластиковые трубы представляют собой компромиссный вариант, объединяющий в себе преимущества металла и пластика. Они легкие, гибкие и не подвержены коррозии. Однако их срок службы меньше, чем у полипропиленовых труб, и они могут быть менее устойчивыми к высоким температурам и давлению. Металлопластиковые трубы также требуют специальных фитингов для соединения, что может усложнить процесс монтажа.

Полипропиленовые трубы имеют ряд значительных преимуществ по сравнению с вышеперечисленными материалами. Во-первых, они легкие и простые в монтаже, что позволяет существенно сократить время и затраты на установку. Полипропилен не подвержен коррозии, что обеспечивает долговечность системы. Кроме того, эти трубы устойчивы к высоким температурам и давлениям, что делает их идеальными для отопительных систем. Полипропиленовые трубы также обладают хорошими теплоизоляционными свойствами, что позволяет минимизировать теплопотери.

Еще одним важным аспектом является стоимость. Полипропиленовые трубы, как правило, дешевле медных и стальных, что делает их более доступными для большинства потребителей. При этом их эксплуатационные характеристики не уступают, а в некоторых случаях даже превосходят характеристики труб из других материалов.

В заключение, полипропиленовые трубы представляют собой оптимальный выбор для систем отопления благодаря своей легкости, простоте монтажа, устойчивости к коррозии и доступной цене. Сравнение с другими материалами показывает, что полипропиленовые трубы могут стать надежным и экономически выгодным решением для создания эффективной системы отопления в вашем доме.

Рекомендации по выбору фитингов и соединений для полипропиленовых труб

При проектировании системы отопления из полипропиленовых труб важным аспектом является правильный выбор фитингов и соединений. Эти элементы обеспечивают надежность и долговечность всей системы, а также влияют на эффективность ее работы. Рассмотрим основные рекомендации по выбору фитингов и соединений для полипропиленовых труб.

1. Типы фитингов

Существует несколько типов фитингов, которые используются в системах отопления:

• Муфты – предназначены для соединения двух труб одинакового диаметра. Они обеспечивают надежное и герметичное соединение.
• Угловые фитинги – позволяют изменять направление трубопровода. Они могут быть 90-градусными или 45-градусными, что дает возможность гибко планировать схему отопления.
• Тройники – используются для создания ответвлений от основной трубы. Они могут быть как равнопроходными, так и переходными, в зависимости от диаметра труб.
• Заглушки – необходимы для закрытия концов труб, когда это требуется по проекту.
• Переходники – позволяют соединять трубы разных диаметров или разных материалов, что может быть полезно при подключении к существующим системам.

2. Материал фитингов

Фитинги для полипропиленовых труб обычно изготавливаются из того же материала, что и сами трубы. Это обеспечивает совместимость и предотвращает коррозию. Однако, существуют и металлические фитинги, которые могут использоваться в сочетании с полипропиленовыми трубами. Важно учитывать, что такие соединения могут требовать дополнительных уплотнительных материалов для предотвращения утечек.

3. Качество и производитель

При выборе фитингов стоит обращать внимание на их качество и производителя. Рынок предлагает множество вариантов, и не все из них могут гарантировать долговечность и надежность. Рекомендуется выбирать продукцию известных брендов, которые зарекомендовали себя на рынке. Это поможет избежать проблем с утечками и другими неисправностями в будущем.

4. Способы соединения

Существует несколько способов соединения полипропиленовых труб с фитингами:

• Сварка – наиболее распространенный и надежный метод. Он заключается в нагревании концов трубы и фитинга до определенной температуры, после чего они соединяются и остывают, образуя прочное соединение.
• Резьбовые соединения – используются в тех случаях, когда необходимо соединить полипропиленовые трубы с металлическими элементами. Важно использовать уплотнительные материалы, чтобы избежать утечек.

5. Учет давления и температуры

При выборе фитингов необходимо учитывать рабочие параметры системы отопления, такие как давление и температура. Фитинги должны соответствовать этим параметрам, чтобы избежать их разрушения или деформации в процессе эксплуатации. Обычно производители указывают максимальные значения давления и температуры, которые могут выдерживать их изделия.

6. Установка и обслуживание

Правильная установка фитингов и соединений также играет важную роль в долговечности системы отопления. Рекомендуется следовать инструкциям производителя и использовать специальные инструменты для сварки и монтажа. Регулярное обслуживание системы, включая проверку соединений на герметичность, поможет предотвратить возможные проблемы и продлить срок службы отопления.

В заключение, выбор фитингов и соединений для полипропиленовых труб – это важный этап в проектировании системы отопления. Учитывая все вышеперечисленные рекомендации, можно создать надежную и эффективную отопительную систему, которая будет служить долгие годы.
