Установка радиаторов отопления – ключевой этап в создании комфортного микроклимата как в квартире, так и в частном доме. Правильная схема подключения обеспечивает не только высокую теплоотдачу, но и гарантирует герметичность системы, что предотвращает возможные утечки и связанные с ними проблемы. В данной статье мы подробно рассмотрим пошаговую инструкцию по установке радиаторов, включая подготовительные работы, выбор необходимых материалов и советы по монтажу, а также представим видео, которое наглядно продемонстрирует все этапы процесса.
Разновидности отопительных радиаторов
Отопительный сезон в нашей стране длится как минимум полгода, и качество системы отопления влияет на комфорт в жилых помещениях, здоровье людей, расходы на отопление и необходимость в ремонте. Рассмотрим основные схемы отопления для квартир и домов:
- Чугунные радиаторы. Эти массивные устройства можно считать «наследием прошлого». Они используются в основном по остаточному принципу, так как современная промышленность их больше не производит. Их отличает низкая теплоотдача и необходимость в декорировании шторами и другими элементами, что ухудшает циркуляцию теплого воздуха в помещении.

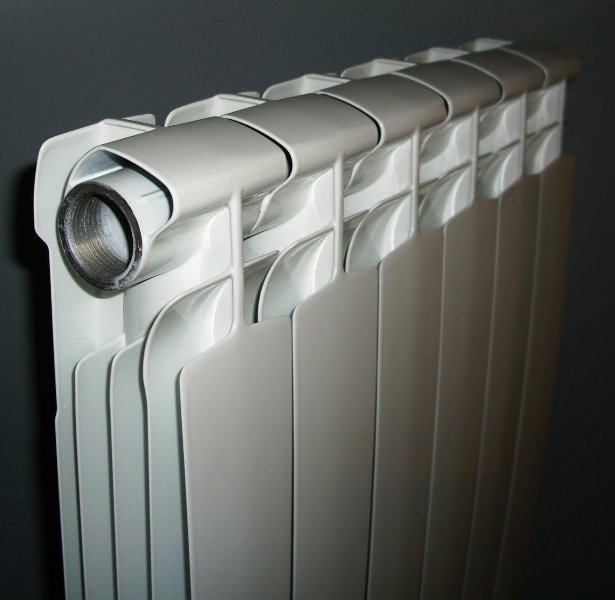

- Алюминиевые радиаторы секционного типа. Эти легкие и эффективные приборы обеспечивают около 50 % энергии теплоносителя за счет конвекции (для чугунных радиаторов этот показатель едва достигает 25 %). Они оснащены удобными регуляторами давления и потока, а также имеют привлекательный дизайн.
- Стальные секционные радиаторы внешне напоминают алюминиевые, но отличаются большей массой и немного более высокой ценой. Главное преимущество стальных приборов – высокая стойкость к коррозии. Если в системе отопления используется жесткая вода с кислотными или щелочными примесями, разумно выбрать именно такие радиаторы. При установке стальных радиаторов следует учитывать их значительный вес.
- Биметаллические радиаторы обладают наилучшими эксплуатационными характеристиками, но и самой высокой ценой (примерно на 20 % дороже алюминиевых). Они способны выдерживать высокое давление в системе, работая в диапазоне от 20 до 40 атмосфер. Все предыдущие типы радиаторов функционируют при давлении воды от 15 до 25 атмосфер.
Стандартный срок службы биметаллических радиаторов составляет до 25 лет, а стальных и алюминиевых – не менее 20 лет. В реальности они могут прослужить до полувека, при условии правильного подбора и подключения системы.

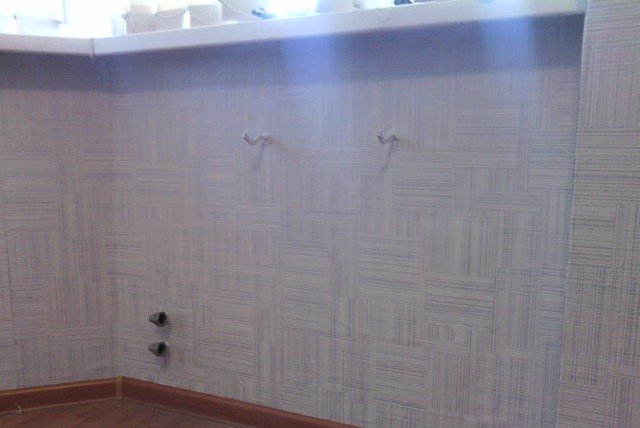

Готовимся к установке – система, схема и монтажные точки
При замене отопительного прибора, например, если чугунные секции пришли в негодность, важно обратить внимание на межосевое расстояние, диаметр отверстий и шаг резьбы. Рекомендуется измерить эти параметры с помощью рулетки и штангенциркуля. На рынке представлено множество моделей отопительных приборов, и их конструктивные особенности могут значительно различаться. Вы можете найти прибор, который внешне напоминает старую батарею, но он может не подойти для установки.
Если вы меняете всю систему отопления или устанавливаете её заново, например, в новом доме или квартире, важно иметь правильно составленный проект:
- Для подачи и обратки лучше использовать пластиковые трубы с металлическим слоем, предназначенные для горячего водоснабжения. Температура воды, указанная в характеристиках труб ПВХ, должна быть на 10 ˚C выше, чем температура в системе.
- Оптимальные места для установки радиаторов отопления – пространство под окнами или одна сторона длинных глухих стен. Это обеспечит лучшую циркуляцию теплого воздуха в помещении.
- Секционное устройство радиаторов позволяет изменять их длину и мощность всей отопительной системы. Правильное подключение предполагает наличие от 6 до 15 секций у одного радиатора.
- Средний норматив для обогрева одного квадратного метра составляет от 0.7 до 1.1 секции из алюминия, стали или биметалла. В помещениях площадью более 15–20 м² рекомендуется устанавливать несколько радиаторов.
- Кроме магистральных труб и самих батарей, необходимо запастись достаточным количеством соединительных фитингов, уголков, кронштейнов и другой фурнитуры. Для сверления отверстий в стенах и перекрытиях потребуется перфоратор с длинным буром и специальный инструмент для сварки ПВХ-труб.
Все устанавливаемые радиаторы должны быть от одного производителя, а лучше – из одной партии. Аналогичные требования касаются и трубопроводной системы. Рассмотрим, как правильно установить радиатор отопления и подключить его после монтажа.
Мастера сайта подготовили для вас специальный калькулятор Расчет количества секций радиатора. С его помощью вы сможете легко рассчитать необходимое количество секций.
| Тип подключения | Преимущества | Недостатки |
|---|---|---|
| Однотрубная схема | Простота установки, экономия труб | Низкая теплоотдача, возможны перепады температуры |
| Двухтрубная схема | Равномерное распределение тепла | Более сложная установка, большее количество труб |
| Коллекторная схема | Индивидуальная регулировка каждого радиатора | Высокая стоимость, сложность монтажа |
Интересные факты
Вот несколько интересных фактов о схемах подключения радиаторов отопления, которые обеспечивают герметичность и эффективную теплоотдачу:
-
Схема «Тёплый пол» и радиаторы: В современных системах отопления часто комбинируют радиаторы и тёплые полы. Это позволяет создать комфортный микроклимат в помещении, где радиаторы отвечают за быстрое прогревание воздуха, а тёплый пол поддерживает стабильную температуру на уровне пола, что способствует равномерному распределению тепла.
-
Герметичность соединений: Для обеспечения герметичности соединений в системах отопления используются специальные уплотнительные материалы, такие как фум-лента или пакля. Правильное использование этих материалов не только предотвращает утечки, но и способствует долговечности системы, так как исключает коррозию и повреждения, вызванные утечками.
-
Схема «двухтрубная» vs «однотрубная»: Двухтрубная система подключения радиаторов обеспечивает более равномерное распределение тепла по всем радиаторам в системе, так как каждый радиатор получает горячую воду напрямую от котла. В отличие от однотрубной системы, где вода проходит через все радиаторы последовательно, что может приводить к неравномерному нагреву. Это делает двухтрубную систему более эффективной с точки зрения теплоотдачи и комфорта.
Монтаж и подключение радиаторов – пошаговая инструкция
Монтаж новых радиаторов отопления следует выполнять поэтапно:
Как произвести монтаж и подключение радиаторов отопления своими руками — пошаговая схема
Шаг 1: Первым делом – батареи!
При установке радиаторов отопления сначала монтируют батареи. Для этого используют два (если секций больше 10 — три) кронштейна, которые встраивают в стену. Входные и выходные патрубки для воды защищают специальными заглушками. Важно точно выровнять каждый радиатор как по горизонтали, так и относительно стены. Это придаст системе эстетичный вид и продлит срок службы отопительной установки.
Кронштейны должны выдерживать значительные нагрузки. Их необходимо углубить в стену не менее чем на 10 см. При этом люфт и колебания кронштейнов должны быть минимальными — в пределах нескольких миллиметров на 20 см от стены.

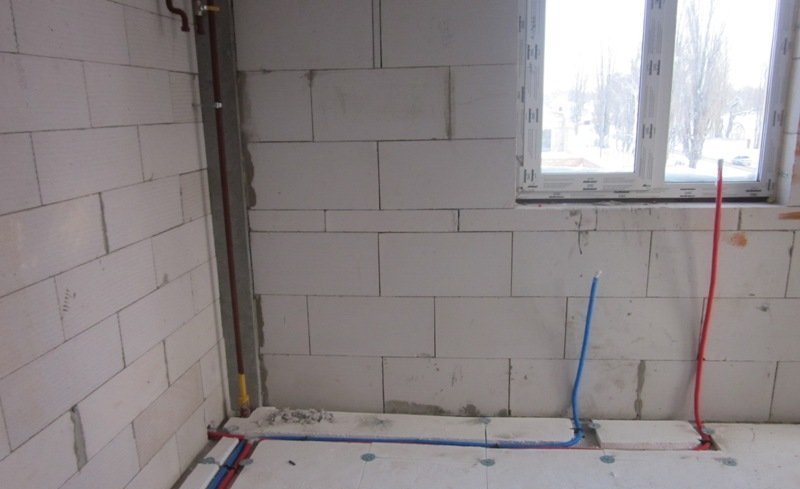

Шаг 2: Ну, а трубы – лишь потом
В современных зданиях для трубопроводов часто предусмотрены специальные отверстия в перекрытиях. Если такие отверстия отсутствуют, их создают с помощью перфоратора, увеличивая диаметр на 50%. Например, для двух труб диаметром 20 мм необходимо пробить отверстие не менее 50 мм. Резку труб можно выполнять с помощью болгарки, а при небольшом объеме работ — ножовкой.
Правильное вертикальное расположение трубопроводов — ключевое условие для их долговечной и безаварийной эксплуатации. Сначала стояк соединяют с помощью сварки «утюжком», затем фиксируют к стене с помощью специальных креплений. Для этого используются уровень и перфоратор, как и при установке радиаторов отопления. После этого выполняются отводы к батареям.
Шаг 3: Коммутируй правильно
В свободно висящий радиатор, установленный на кронштейнах, ввинчиваются трубы, соединяющие его с системой подачи воды. Обычно для этого используются муфты. Для герметичности соединений применяют фум-ленту или паклю. Важно следить за надежным креплением батареи на кронштейнах. Часто при монтаже радиатор смещается, и он удерживается только на трубах, что может привести к быстрому износу всей системы отопления.

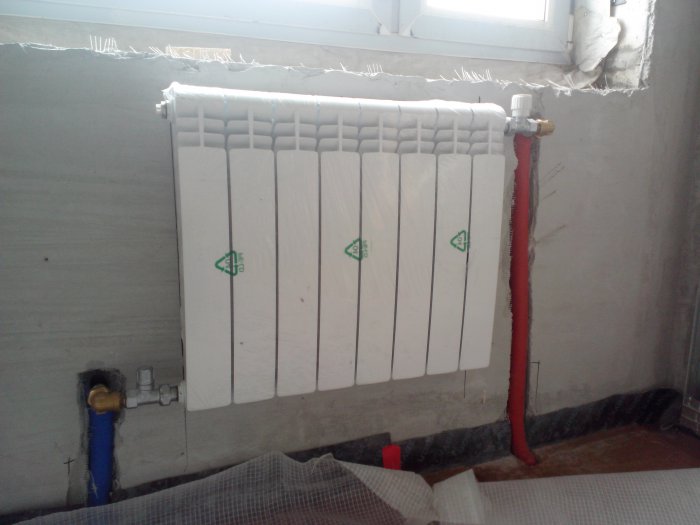

Шаг 4: Испытание давлением
После подключения всех монтажных точек в систему начинает поступать вода под повышенным давлением. Одной из ключевых особенностей является возможность поэтапного увеличения температуры теплоносителя. Каждый соединительный узел, батарея и фитинг проверяются на наличие утечек. Даже небольшое капельное выделение воды недопустимо. Завершенное подключение оставляют под давлением не менее чем на сутки. Рекомендуется проводить испытания при температуре на 20-30% выше стандартных эксплуатационных значений.
Шаг 5: Крайне нежелательный – устранение возможных протечек
Надеемся, что правильное подключение и строгое следование монтажным рекомендациям помогут избежать этого этапа работ. Однако лучше рассчитывать на лучшее и быть готовым ко всему. Если вы заметили протечки, необходимо слить воду из системы и полностью переделать проблемный участок. Последующие испытания соответствуют пункту 4.
После завершения установки радиаторов отопления и успешного функционирования системы подачи тепла отделочные работы в отапливаемом помещении будут проходить значительно легче.
https://youtube.com/watch?v=9cw-PAnBrOM
Выбор материалов для подключения радиаторов
При выборе материалов для подключения радиаторов отопления необходимо учитывать несколько ключевых факторов, которые напрямую влияют на герметичность системы и эффективность теплоотдачи. Важно правильно подобрать как трубы, так и фитинги, чтобы избежать утечек и обеспечить максимальную передачу тепла в помещение.
Первым шагом в выборе материалов является определение типа труб, которые будут использоваться для подключения радиаторов. Наиболее распространенными являются:
- Металлические трубы (стальные, медные) – обладают высокой прочностью и долговечностью, но могут подвержены коррозии, особенно в системах с низким качеством воды.
- Пластиковые трубы (ПП, ПЭ) – легкие и устойчивые к коррозии, но требуют использования специальных фитингов и могут быть менее устойчивыми к высоким температурам.
- Композитные трубы – сочетают в себе преимущества металла и пластика, обеспечивая хорошую теплоотдачу и устойчивость к коррозии.
При выборе фитингов также следует учитывать материал, из которого они изготовлены. Для соединения металлических труб лучше использовать латунные или стальные фитинги, так как они обеспечивают надежное соединение и минимизируют риск утечек. Для пластиковых труб подойдут специальные пластиковые или комбинированные фитинги, которые обеспечивают герметичность соединений.
Кроме того, важно обратить внимание на качество соединений. Использование качественных уплотнительных материалов, таких как фум-лента или пакля, поможет избежать протечек. При этом необходимо следить за тем, чтобы соединения были выполнены с соблюдением всех технологий, что гарантирует долговечность и надежность системы.
Не менее важным аспектом является выбор системы подключения радиаторов. Существует несколько схем, таких как однотрубная и двухтрубная, каждая из которых имеет свои преимущества и недостатки. Однотрубная система проще в установке и требует меньше материалов, однако может привести к неравномерному распределению тепла. Двухтрубная система обеспечивает более равномерное теплоотдачу, но требует больше труб и фитингов.
В заключение, выбор материалов для подключения радиаторов отопления – это важный этап, который требует внимательного подхода. Правильный выбор труб и фитингов, а также качественное выполнение соединений обеспечат надежную и эффективную работу системы отопления, что в свою очередь позволит создать комфортные условия в вашем доме.
Регулировка и балансировка системы отопления
ключевые этапы, которые обеспечивают эффективную работу радиаторов и всего отопительного контура. Правильная настройка системы позволяет добиться оптимального распределения тепла по всем помещениям, что особенно важно в многоквартирных домах и больших частных зданиях.
Первым шагом в процессе регулировки является установка терморегуляторов на каждом радиаторе. Эти устройства позволяют автоматически поддерживать заданную температуру в помещении, что способствует экономии энергии и повышению комфорта. Терморегуляторы могут быть механическими или электронными, и выбор зависит от предпочтений пользователя и особенностей системы отопления.
После установки терморегуляторов необходимо провести балансировку системы. Этот процесс включает в себя настройку потока теплоносителя в каждом радиаторе, чтобы обеспечить равномерное распределение тепла. Балансировка может быть выполнена с помощью специальных клапанов, которые регулируют поток воды. Важно помнить, что если один радиатор получает слишком много теплоносителя, это может привести к недостатку тепла в других радиаторах.
Для достижения оптимального баланса необходимо учитывать несколько факторов, таких как длина и диаметр труб, расположение радиаторов и их мощность. В большинстве случаев, для балансировки системы отопления используется метод «открытия-закрытия», при котором постепенно регулируется поток в каждом радиаторе, пока не будет достигнута желаемая температура в каждом помещении.
Кроме того, важно следить за давлением в системе отопления. Низкое давление может привести к недостаточному прогреву радиаторов, в то время как слишком высокое давление может вызвать утечки и повреждения. Регулярная проверка и поддержание давления в пределах нормы – важная часть обслуживания системы отопления.
Не менее важным аспектом является периодическая проверка и очистка радиаторов от воздушных пробок. Воздушные пробки могут значительно снизить эффективность работы системы, поэтому рекомендуется периодически использовать воздухоотводчики для удаления воздуха из радиаторов.
В заключение, правильная регулировка и балансировка системы отопления – это залог не только комфортного тепла в вашем доме, но и экономии ресурсов. Регулярное обслуживание и внимание к деталям помогут избежать многих проблем и продлить срок службы отопительного оборудования.
Обслуживание и уход за радиаторами отопления
важные аспекты, которые напрямую влияют на эффективность работы системы отопления и ее долговечность. Правильный уход за радиаторами позволяет не только поддерживать оптимальный уровень теплоотдачи, но и предотвращать возможные поломки и утечки, которые могут привести к серьезным последствиям.
Первым шагом в обслуживании радиаторов является регулярная проверка их состояния. Необходимо осматривать радиаторы на предмет коррозии, трещин и других повреждений. Если вы заметили ржавчину или протечки, следует немедленно обратиться к специалистам для устранения проблемы. Также важно следить за состоянием соединений и клапанов, так как именно в этих местах чаще всего возникают утечки.
Очистка радиаторов – еще один важный аспект ухода. Со временем на поверхности радиаторов может накапливаться пыль и грязь, что снижает их теплоотдачу. Для очистки можно использовать мягкую щетку или пылесос с насадкой для труднодоступных мест. Важно проводить эту процедуру не реже одного раза в год, особенно перед началом отопительного сезона.
Не менее важным является и удаление воздуха из системы отопления. Воздушные пробки могут значительно снизить эффективность работы радиаторов. Для удаления воздуха необходимо использовать специальный вентиль, который находится на верхней части радиатора. Откройте вентиль, и дождитесь, пока не начнет выходить вода. После этого закройте вентиль. Этот процесс рекомендуется проводить также перед началом отопительного сезона.
Кроме того, стоит обратить внимание на правильную настройку термостатов и клапанов. Они должны быть установлены в соответствии с рекомендациями производителя и обеспечивать оптимальный уровень температуры в помещении. Неправильная настройка может привести к неравномерному распределению тепла и увеличению затрат на отопление.
В заключение, регулярное обслуживание и уход за радиаторами отопления – это залог их эффективной работы и долговечности. Следуя простым рекомендациям, вы сможете не только поддерживать комфортную температуру в вашем доме, но и значительно продлить срок службы системы отопления.
