Система отопления частного дома – это один из ключевых аспектов, определяющих комфорт и уют в жилище, особенно в холодное время года. В данной статье мы рассмотрим различные схемы отопления, их особенности и преимущества, а также материалы, которые лучше всего подходят для монтажа. Понимание этих вопросов поможет вам сделать осознанный выбор при проектировании и установке системы отопления, что в свою очередь обеспечит эффективное и экономичное обогревание вашего дома. Кроме того, мы представим видео, в котором продемонстрирован процесс установки котла, что станет полезным дополнением к теоретическим знаниям.

Типы систем отопления

Время, когда частные дома отапливались угольными печами, осталось в прошлом; сегодня этот метод актуален лишь для дачников. Современные системы отопления предлагают широкий выбор, и каждый может найти подходящий вариант. Рассмотрим основные характеристики существующих систем.

Наиболее распространенным вариантом является водяное отопление. Вода или антифриз, используемые в качестве теплоносителя, нагреваются до определенной температуры и, проходя по замкнутой системе, обогревают радиаторы. Эти радиаторы поднимают температуру в помещении. Затем жидкость остывает и возвращается в котел, где снова нагревается, и цикл повторяется. Главные преимущества данного типа отопления — экономичность и возможность выбора котла. Для этой системы подойдет любой тип агрегата:

• газовый;
• твердотопливный;
• электрический;
• устройства на жидком топливе.

Воздушные системы отопления частных домов используются реже. В этом случае воздух нагревается с помощью специальных теплогенераторов и поднимается вверх. Благодаря гравитационной (основанной на температурной разнице) или принудительной (с использованием вентилятора) циркуляции холодный воздух поступает в воздуховоды и направляется к нагревательному элементу. Теплогенераторы могут работать на различных видах топлива, включая природный газ. Однако такую систему можно установить только на этапе строительства.

Электрическое отопление — один из самых дорогих вариантов. К нему относятся системы «теплый пол», инфракрасные обогреватели и электроконвекторы. Однако высокая стоимость — не единственный недостаток: повреждения электрических проводов могут оставить вас без тепла. Кроме того, прогрев помещения с помощью одних конвекторов может быть неравномерным, поэтому часто требуется установка «теплого пола». Этот тип отопления выбирают, когда нет других альтернатив.

Также стоит упомянуть паровое отопление, хотя оно не применяется в жилых домах. В этом случае вода нагревается до кипения, и по трубопроводам циркулирует пар. Попадая в радиаторы, пар отдает тепло и конденсируется, в результате чего в котел возвращается жидкость.

Схемы системы отопления: самотечная, однотрубная, коллекторная.

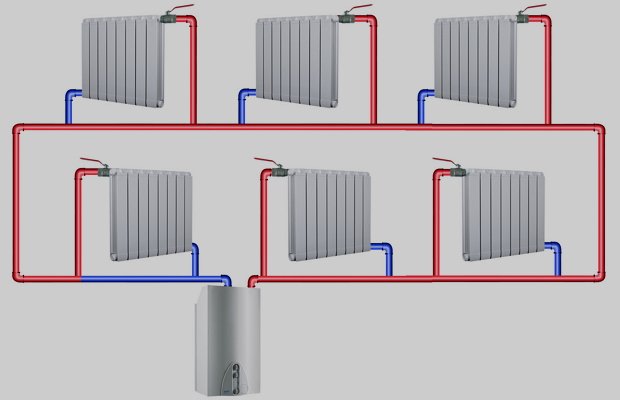

Однотрубная схема магистрали

Эта схема используется редко, в основном при ограниченном бюджете, так как позволяет существенно сэкономить на материалах и трубопроводах. В данном варианте радиаторы соединены последовательно, и теплоноситель проходит через каждый из них по очереди, отдавая тепло. В результате в самых удаленных помещениях температура будет на несколько градусов ниже, так как жидкость, достигающая их, уже остыла.

Более продвинутой является «Ленинградская» схема отопления для частного дома. Она включает установку обходной трубы и запорных кранов на каждом радиаторе. Это позволяет отключать любой радиатор без ущерба для работы отопления в остальных помещениях.

3D Схема однотрубной системы отопления из металлопластика

Интересные факты

Вот несколько интересных фактов о системах отопления частных домов:

1. Разнообразие схем: Существует несколько основных схем отопления, включая однотрубную, двухтрубную и коллекторную. Однотрубная система проще и дешевле в установке, но может привести к неравномерному распределению тепла. Двухтрубная система обеспечивает более равномерное отопление, так как горячая и остывшая вода движутся по отдельным трубам.

2. Энергоэффективность: Современные системы отопления могут быть оснащены терморегуляторами и программируемыми термостатами, что позволяет значительно сократить потребление энергии. Например, использование умных термостатов может снизить расходы на отопление до 30%, так как они автоматически регулируют температуру в зависимости от времени суток и присутствия людей в доме.

3. Альтернативные источники энергии: В последние годы все более популярными становятся системы отопления, использующие альтернативные источники энергии, такие как солнечные коллекторы или тепловые насосы. Эти системы могут значительно снизить затраты на отопление и уменьшить углеродный след, что делает их привлекательными для экологически сознательных владельцев домов.

Двухтрубные схемы и их виды

Выбрав этот вариант, вы значительно повысите эффективность системы отопления. Каждая батарея будет подключена к отдельной трубе с одинаково нагретым теплоносителем. Температура в помещениях останется одинаковой, независимо от их расположения. Однако обратная линия, по которой остывшая жидкость возвращается в котел, будет общей для всего контура.

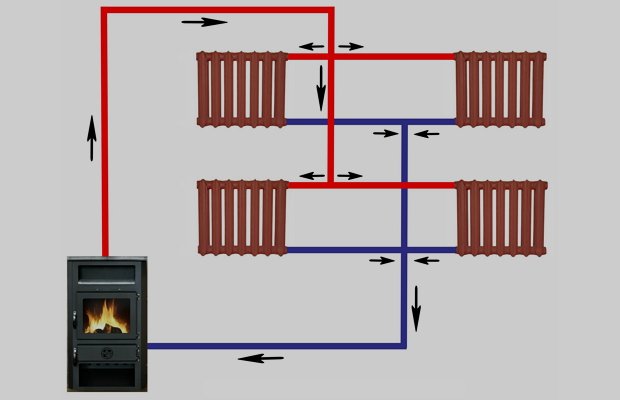

Разводка может быть вертикальной или горизонтальной. Вертикальная разводка делится на верхнюю и нижнюю. При верхней разводке теплоноситель подается в верхнюю часть здания (например, на чердак или под потолок), а затем через стояки спускается и распределяется по радиаторам. Нижняя разводка предполагает, что магистраль проходит в подвале или вдоль пола, откуда стояки поднимаются к радиаторам.

Горизонтальная разводка включает два стояка: один для подачи, другой — для отвода остывшего теплоносителя. К подающему стояку подключаются лежаки, которые обеспечивают тепло в каждой квартире. Основные преимущества такой схемы:

• возможность установки индивидуальных теплосчетчиков;
• регулировка температуры на каждом этаже;
• возможность установки радиаторов с нижним подключением.

Если в вашем жилье предусмотрен один коллектор, от которого отходят подающие и отводящие трубы к каждой батарее, такая схема называется лучевой. Выбрав её, вы сможете контролировать микроклимат в каждой комнате, так как все контуры функционируют как независимые системы. Однако будьте готовы к более высоким затратам, так как потребуется больше материалов по сравнению с другими типами разводки.

Двухтрубная система двухэтажного дома из полипропилена

Как смонтировать систему?

Рассмотрим ключевые аспекты установки системы отопления. Следуя этим рекомендациям, вы сможете самостоятельно организовать отопление в загородном доме.

Как сделать систему отопления частного дома — пошаговая схема

Шаг 1: Расчет

Для точного расчета всех компонентов необходимо создать план здания и схематически изобразить предполагаемую конфигурацию системы отопления. Важно указать все размеры. С таким планом вы сможете точно определить количество необходимых материалов. Также стоит отметить, что строительные компании предлагают подобные услуги, поэтому можно обратиться за помощью к специалистам.

Шаг 2: Закупка труб

Компоненты могут быть изготовлены из различных материалов, но наиболее разумным выбором являются металлопластиковые изделия. Они устойчивы к коррозии, и на внутренней поверхности не образуются отложения. Удобство монтажа, минимальное линейное расширение при нагреве и способность выдерживать высокие температуры — все это преимущества таких труб. Однако у них есть и недостатки. Материал подвержен механическим повреждениям и воздействию ультрафиолетовых лучей. При установке резьбовых фитингов необходимо проявлять осторожность, чтобы не повредить изделие.

Стальные трубы имеют невысокую цену, отличаются долговечностью и низким коэффициентом расширения. Тем не менее, они подвержены коррозии, проводят блуждающие токи, а отложения на внутренней поверхности снижают пропускную способность. Монтаж таких труб также не самый простой. Полипропиленовые изделия лишены этих недостатков, но их качество может значительно варьироваться в зависимости от производителя. Их чувствительность к высоким температурам делает их непригодными для установки в помещениях с повышенной пожарной опасностью. Медь обладает отличными характеристиками, но ее стоимость довольно высока.

Шаг 3: Выбор котла

Котел — ключевой элемент системы отопления в частном доме, отвечающий за подогрев теплоносителя. Существует множество видов этого оборудования, но наиболее экономичным и популярным считается газовый котел. Однако его использование возможно только при наличии газовой магистрали, подключенной к зданию. Хорошей альтернативой является котел на твердом топливе, который нагревает теплоноситель за счет сжигания дров, угля и других материалов. Его основное преимущество — автономность. Тем не менее, установка такого котла требует постоянного контроля, подкидывания дров и регулярной очистки. Существуют также устройства, работающие на жидком топливе, но их высокая стоимость и риск взрыва делают такие системы отопления редкими. Электрические котлы эффективно выполняют свои задачи, но их эксплуатация может значительно увеличить расходы на электроэнергию.

Шаг 4: Подбор батарей

Система отопления частного дома включает радиаторы, выбор которых разнообразен. В прошлом веке чугунные батареи были популярны благодаря способности сохранять тепло и устойчивости к коррозии. Однако их низкая теплопроводность, небольшая площадь теплоотдачи и значительный вес сделали их менее привлекательными сегодня. Стальные радиаторы также используются, но подвержены коррозии и образованию отложений, что негативно сказывается на их теплопроводности.

На сегодняшний день наиболее популярны современные модели из алюминиевых сплавов и биметаллические конструкции. Алюминиевые радиаторы легкие, имеют высокий коэффициент теплоотдачи, привлекательный внешний вид и удобны в установке. Биметаллические батареи быстро нагреваются и эффективно передают тепло в окружающее пространство, гармонично вписываются в любой интерьер и служат дольше, чем алюминиевые радиаторы. Они также выдерживают более высокое давление. Стоимость биметаллических радиаторов может быть выше, но это оправдано высоким качеством. После выбора материала важно правильно рассчитать необходимое количество секций радиаторов.

Шаг 5: Подготовительные работы

При покупке комплектующих для газового котла необходимо получить соответствующие разрешения и документы. Будьте готовы посетить различные инстанции для оформления справок. Для большинства котлов, кроме электрических моделей, рекомендуется выделить специальное помещение или разместить оборудование в отдельной комнате с хорошей вентиляцией. Важно учитывать требования пожарной безопасности: пол и стены рядом с отопительным оборудованием должны быть обшиты огнеупорными материалами. Установка котлов в ванной и санузлах запрещена.

Шаг 6: Установка котла

Система отопления в частном доме, независимо от схемы подключения, обычно включает установку кронштейна для настенного котла. Этот процесс не вызывает затруднений, если следовать установленным требованиям. Положение газового оборудования фиксируется в технической документации здания, и изменить его позже будет сложно. Поэтому все детали нужно тщательно продумать до оформления необходимых документов. Обычно отопительный котел поставляется с полным набором крепежных элементов, и вам потребуется только инструмент для крепления кронштейна к стене. Затем необходимо подключить котел к дымоходу. Перед подключением не забудьте снять заглушки. Рекомендуется также установить угольный фильтр для защиты системы от загрязнений.

Шаг 7: Монтаж радиаторов

Теперь перейдем к установке батарей. Обычно их размещают под окнами или рядом с дверными проемами, так как именно здесь чаще всего наблюдаются сквозняки и низкие температуры. Важно, чтобы расстояние от верхней части батареи до подоконника составляло от 5 до 10 см, а расстояние до пола — не менее 8 см и не более 12 см. Также между стеной и батареей следует оставить зазор от 2 до 5 см.

Если вы планируете установить на стену специальную отражающую теплоизоляцию, понадобятся более длинные крепежные элементы.

Для работы потребуется перфоратор. Однако, если вы выбрали трубное отопление для своего частного дома, установка радиаторов может быть не нужна. В этом случае в качестве батарей используются трубы большого диаметра, по которым циркулирует теплоноситель, нагревая металлические элементы. Тем не менее, работы не избежать, и процесс может усложниться, так как потребуется установить магистраль с использованием специальных крепежей.

Шаг 8: Развязка

Приступаем к сборке развязки согласно выбранной схеме. Современные металлопластиковые трубы можно соединять с помощью спаек, что доступно даже новичкам. Потребуются тройники, краны и другие необходимые детали. Рекомендуется использовать цельные элементы, чтобы минимизировать количество спаек, так как именно в этих местах чаще всего возникают протечки. В конце процесса запускаем систему. Лучше всего выполнять эту процедуру под наблюдением профессионала.

Преимущества и недостатки различных схем отопления

Системы отопления частного дома могут быть реализованы в различных схемах, каждая из которых имеет свои особенности, преимущества и недостатки. Рассмотрим наиболее распространенные схемы отопления: однотрубную, двухтрубную, а также системы с принудительной и естественной циркуляцией.

Однотрубная система отопления

Однотрубная система отопления предполагает, что все радиаторы подключены последовательно к одной трубе. Теплоноситель, проходя через радиаторы, отдает тепло и возвращается обратно в котел.

• Преимущества:
  • Низкие затраты на материалы и установку, так как требуется меньше труб.
  • Простота в обслуживании и ремонте.
  • Подходит для небольших домов с небольшим количеством радиаторов.
• Недостатки:
  • Неравномерное распределение тепла: радиаторы, расположенные ближе к котлу, будут нагреваться больше, чем те, что находятся дальше.
  • Сложность в регулировке температуры в отдельных помещениях.
  • При необходимости отключения одного радиатора система может оказаться неработоспособной.

Двухтрубная система отопления

В двухтрубной системе отопления используются две трубы: одна для подачи горячего теплоносителя к радиаторам, другая – для его возврата в котел.

• Преимущества:
  • Равномерное распределение тепла по всем радиаторам, что позволяет поддерживать комфортную температуру в каждом помещении.
  • Легкость в регулировке температуры в отдельных зонах, что позволяет создать индивидуальные климатические условия.
  • Возможность отключения одного радиатора без влияния на работу всей системы.
• Недостатки:
  • Более высокие затраты на материалы и установку из-за необходимости прокладывать две трубы.
  • Сложность в проектировании и монтаже, особенно в больших домах.

Системы с принудительной циркуляцией

Системы с принудительной циркуляцией используют насос для перемещения теплоносителя по трубам. Это позволяет обеспечить более высокую эффективность и скорость нагрева.

• Преимущества:
  • Быстрый прогрев помещений, что особенно актуально в холодное время года.
  • Возможность установки радиаторов на любом уровне, включая верхние этажи.
  • Легкость в управлении и автоматизации системы.
• Недостатки:
  • Зависимость от электроэнергии: при отключении электричества система перестает работать.
  • Необходимость периодического обслуживания насоса.

Системы с естественной циркуляцией

Системы с естественной циркуляцией работают за счет разницы плотности горячего и холодного теплоносителя. Горячая вода поднимается вверх, а холодная опускается вниз, создавая естественный поток.

• Преимущества:
  • Не требуют электроэнергии для работы, что делает их надежными в случае отключения электричества.
  • Простота конструкции и монтажа.
• Недостатки:
  • Медленный прогрев помещений, особенно в больших домах.
  • Ограниченные возможности по размещению радиаторов и трубопроводов.

Выбор схемы отопления зависит от множества факторов, включая размер и планировку дома, бюджет, а также предпочтения владельцев. Каждая схема имеет свои плюсы и минусы, и важно тщательно проанализировать все аспекты перед принятием решения.

Выбор источника тепла для системы отопления

При проектировании системы отопления частного дома одним из ключевых этапов является выбор источника тепла. Этот выбор определяет не только эффективность работы всей системы, но и экономические затраты на отопление, а также экологические аспекты. Рассмотрим наиболее распространенные источники тепла и их особенности.

1. Газовые котлы

Газовые котлы являются одним из самых популярных источников тепла для частных домов. Они отличаются высокой эффективностью, простотой в эксплуатации и относительно низкой стоимостью топлива. Газовые котлы могут быть как настенными, так и напольными, что позволяет выбрать оптимальный вариант в зависимости от площади и планировки дома.

Преимущества газовых котлов:

• Высокая эффективность (до 95%);
• Автоматизация процессов управления;
• Низкие эксплуатационные расходы;
• Возможность подключения к централизованной газовой сети.

Однако стоит учитывать и недостатки, такие как зависимость от наличия газоснабжения и необходимость установки дымохода.

2. Электрические котлы

Электрические котлы становятся все более популярными, особенно в регионах, где отсутствует газ. Они просты в установке и не требуют сложного обслуживания. Электрические котлы могут быть как однофазными, так и трехфазными, что позволяет выбрать подходящий вариант в зависимости от мощности и потребностей дома.

Преимущества электрических котлов:

• Компактность и легкость установки;
• Отсутствие необходимости в дымоходе;
• Экологичность, если используется «зеленая» электроэнергия;
• Автоматизация и возможность дистанционного управления.

Недостатками являются высокие тарифы на электроэнергию и зависимость от электроснабжения.

3. Твердотопливные котлы

Твердотопливные котлы работают на различных видах топлива, таких как дрова, уголь, пеллеты и другие биомассы. Они могут быть как традиционными, так и современными, с автоматической подачей топлива. Твердотопливные котлы обеспечивают хорошую теплоотдачу и могут быть экономически выгодными при правильном подходе к выбору топлива.

Преимущества твердотопливных котлов:

• Независимость от газоснабжения и электросетей;
• Низкая стоимость топлива (особенно при использовании дров);
• Долговечность и надежность.

К недостаткам можно отнести необходимость регулярного обслуживания, очистки и хранения топлива, а также более низкую эффективность по сравнению с газовыми котлами.

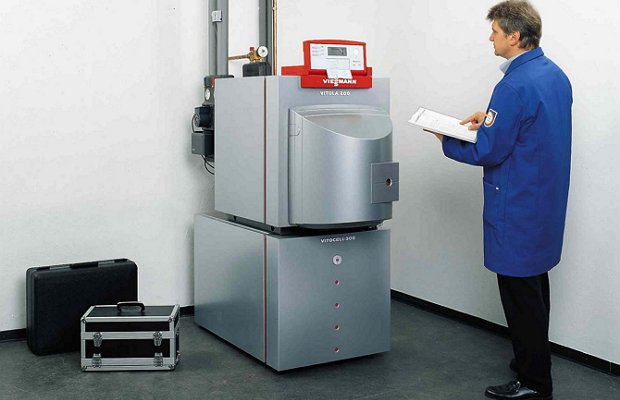

4. Котлы на жидком топливе

Котлы на жидком топливе, такие как дизельные, также могут быть хорошим вариантом для отопления частного дома. Они обеспечивают высокую теплоотдачу и могут использоваться в удаленных районах, где нет доступа к газу или электричеству.

Преимущества котлов на жидком топливе:

• Высокая эффективность;
• Независимость от газоснабжения;
• Возможность использования в качестве резервного источника тепла.

Однако стоит учитывать и высокую стоимость топлива, а также необходимость хранения и транспортировки жидкого топлива.

5. Альтернативные источники тепла

С каждым годом все более популярными становятся альтернативные источники тепла, такие как солнечные коллекторы и тепловые насосы. Солнечные коллекторы используют солнечную энергию для нагрева воды, что может существенно снизить затраты на отопление в теплое время года. Тепловые насосы, в свою очередь, используют тепло из окружающей среды (воздуха, воды или земли) и могут быть очень эффективными, особенно в сочетании с другими источниками тепла.

Преимущества альтернативных источников:

• Экологичность;
• Низкие эксплуатационные расходы;
• Долгосрочная экономия на отоплении.

Недостатками являются высокая первоначальная стоимость установки и зависимость от климатических условий.

Таким образом, выбор источника тепла для системы отопления частного дома зависит от множества факторов, включая доступность ресурсов, экономические возможности и предпочтения владельца. Каждый из рассмотренных источников имеет свои плюсы и минусы, и важно тщательно проанализировать все аспекты перед принятием решения.

Советы по обслуживанию и ремонту системы отопления

Обслуживание и ремонт системы отопления – важные аспекты, которые обеспечивают ее надежную и эффективную работу. Правильный уход за системой позволяет не только продлить срок ее службы, но и снизить затраты на энергоресурсы. Рассмотрим основные рекомендации по обслуживанию и ремонту систем отопления в частных домах.

Регулярная проверка оборудования

Первым шагом в обслуживании системы отопления является регулярная проверка всех ее компонентов. Это включает в себя:

• Котел: Проверяйте уровень давления, наличие утечек и состояние теплообменника. Регулярная чистка котла от накипи и сажи поможет поддерживать его эффективность.
• Радиаторы: Убедитесь, что радиаторы не имеют коррозии и утечек. Также важно периодически прокачивать их, чтобы удалить воздух, который может накапливаться внутри.
• Трубопроводы: Осмотрите трубы на наличие повреждений, коррозии и утечек. При обнаружении проблем необходимо немедленно их устранить.

Профилактическое обслуживание

Профилактическое обслуживание системы отопления включает в себя:

• Очистка: Регулярная очистка котла и радиаторов от загрязнений и накипи. Это можно сделать самостоятельно или обратиться к специалистам.
• Замена фильтров: Если в системе отопления используются фильтры, их необходимо менять согласно рекомендациям производителя.
• Проверка термостатов: Убедитесь, что термостаты работают корректно и обеспечивают необходимую температуру в помещениях.

Ремонт системы отопления

В случае обнаружения неисправностей в системе отопления, важно быстро реагировать на проблему. Некоторые распространенные неисправности и их решения:

• Утечки: Если вы заметили утечку, необходимо сразу же отключить систему и вызвать специалиста для ее устранения.
• Проблемы с циркуляцией: Если радиаторы не нагреваются, возможно, в системе образовался воздух. В этом случае нужно прокачать радиаторы.
• Неисправности котла: Если котел не работает, проверьте его настройки и наличие топлива. Если проблема не устраняется, обратитесь к профессионалам.

Заключение

Системы отопления требуют регулярного обслуживания и внимательного отношения. Следуя приведенным рекомендациям, вы сможете обеспечить надежную и эффективную работу вашей системы, что в свою очередь позволит вам наслаждаться комфортом в вашем доме в любое время года.
