Скользящие опоры играют ключевую роль в обеспечении надежности и долговечности трубопроводных систем, позволяя эффективно распределять нагрузки и компенсировать тепловые расширения. В данной статье мы рассмотрим различные виды скользящих опор, их конструктивные особенности и предназначение, а также подробно остановимся на процессе монтажа и установке этих важных элементов. Понимание принципов работы и применения скользящих опор поможет специалистам в области трубопроводного строительства и эксплуатации повысить эффективность и безопасность своих проектов.

Предназначение конструкций

Трубопроводные системы эффективно транспортируют ресурсы, такие как газ и нефть, к перерабатывающим предприятиям. Ключевым аспектом является надежность системы, поэтому особое внимание следует уделять вопросам безопасности. Использование скользящих опорных конструкций повышает уровень безопасности в процессе эксплуатации.

Эти конструкции поддерживают трубопровод, принимая на себя статические нагрузки от веса труб и транспортируемых веществ. Нагрузки должны равномерно распределяться по всей длине трубопровода, чтобы избежать избыточных напряжений в отдельных участках. Также необходимо учитывать изменение линейных размеров из-за колебаний температуры окружающей среды и температуры самого транспортируемого вещества.

Во время работы трубопроводные системы подвергаются воздействию крутящих моментов, поперечных и вибрационных нагрузок. Опорные конструкции предназначены для восприятия и перераспределения этих нагрузок. В зависимости от назначения выделяют следующие типы:

1. Неподвижные. Эти опоры полностью исключают перемещение трубы, так как элементы привариваются к опорной поверхности.
2. Подвижные. Они фиксируются на трубе и могут перемещаться относительно опорной площадки, что позволяет поддерживать необходимые расчетные параметры.
3. Скользящие опоры для трубопроводов — это один из типов подвижных опорных конструкций, обеспечивающих продольное движение труб и поперечные перемещения в пределах заданного расстояния.

К основным элементам конструкций относятся скользящие и катковые опоры, крепежные детали и хомуты.

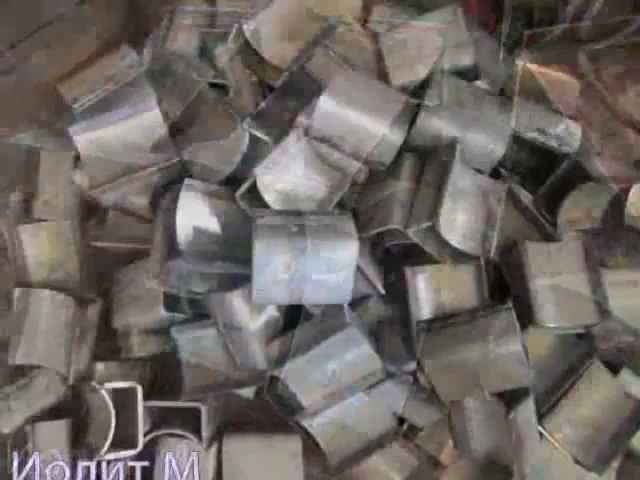

Производство опор трубопроводов. ООО "Иолит М"

Виды скользящих опор

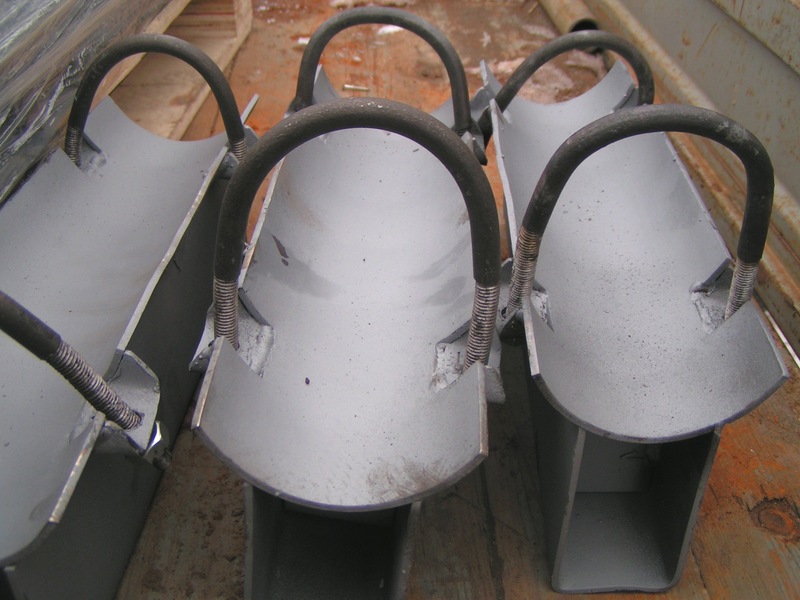

Скользящие опоры обычно изготавливаются из металла. Основные элементы опорных конструкций — это основание, стойки и полукруглый держатель (ложемент). В качестве основания чаще всего используются швеллер или уголок. Существует несколько типов опор:

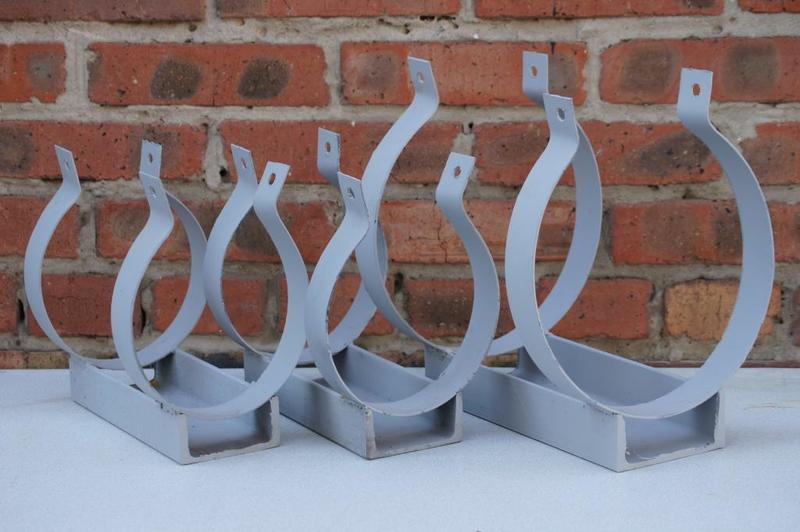

1. Хомутовая скользящая опора для трубопроводов. Труба фиксируется к опоре с помощью хомутов. Под основание укладываются прокладки, защищающие изоляционное покрытие.
2. Шариковая опора. Применяется в трубопроводах для компенсации поперечных перемещений.
3. Роликовая опора. Обеспечивает движение вдоль продольной оси, что особенно важно при температурных изменениях.
4. Диэлектрическая опора. Паронитовые прокладки под основанием труб защищают трубопровод от блуждающих токов.
5. Опора на металлических кронштейнах. Обеспечивает перемещение трубы в заданном направлении.

Скользящие опоры для трубопроводов решают ряд проблем, связанных с усадкой, но это не их единственная функция.

Опорные конструкции поддерживают трубопровод и принимают на себя вертикальные нагрузки. Опоры данного типа привариваются к трубе, что снижает трение между трубой и опорой при смещениях. В противном случае в зазор между трубой и опорой могут попасть абразивные частицы и пыль, что приведет к истончению стенки трубы и потенциальной аварии.

Опора подвижная под трубу в ППУ изоляции Dн219

Интересные факты

Вот несколько интересных фактов о скользящих опорах под трубы для защиты трубопроводов:

1. Устойчивость к температурным изменениям: Скользящие опоры позволяют трубопроводам свободно расширяться и сжиматься при изменении температуры. Это особенно важно для трубопроводов, которые переносят горячие или холодные жидкости, так как температурные колебания могут вызывать значительные механические напряжения.

2. Снижение трения: Скользящие опоры уменьшают трение между трубопроводом и опорной конструкцией. Это не только продлевает срок службы трубопроводов, но и снижает риск повреждений, вызванных износом и коррозией, что особенно актуально для трубопроводов, работающих в агрессивных средах.

3. Универсальность применения: Скользящие опоры могут использоваться в различных отраслях, включая нефтегазовую, химическую и энергетическую. Их можно адаптировать под различные условия эксплуатации, что делает их важным элементом в проектировании и строительстве трубопроводных систем.

Применение в хозяйственной деятельности

Скользящие опоры защищают изоляционное покрытие трубопроводов и значительно продлевают срок службы всей системы. Они применяются в трубопроводных системах различных отраслей:

1. Нефтегазовый сектор.
2. Магистральное теплоснабжение.
3. Жилищно-коммунальное хозяйство.
4. Производственные предприятия.
5. Проектирование инженерных коммуникаций, требующих продольного перемещения труб.
6. Обслуживание атомных и тепловых электростанций.

Области применения различных типов скользящих опор регламентируются нормативными актами. В них описаны методы использования конструкций, представлены чертежи, а также указаны нормы и стандарты их применения.

Установка скользящих опорных конструкций

Расстояние между скользящими опорами зависит от назначения трубопроводных систем и расчетов прочности и прогиба. Размер пролета определяется методом прокладки, характеристиками транспортируемого вещества и диаметром трубопровода. При этом учитываются весовые, ветровые и другие внешние нагрузки. Установка подвижных опор производится до протягивания труб в футляры, чтобы избежать повреждения заводской изоляции. Для снижения трения на контактные поверхности наносится графитовая смазка. Участки, поврежденные во время сварки, закрашиваются.

Необходимость использования скользящих опорных конструкций подтверждается теоретическими и практическими аспектами проектирования и эксплуатации множества действующих трубопроводов. Накоплен значительный опыт, разработано множество нормативных документов, упрощающих проектирование трубопроводных систем. Однако важность этой задачи требует внимательного и квалифицированного подхода.

Опоры трубопроводов

Материалы для изготовления скользящих опор

Скользящие опоры, используемые для трубопроводов, могут быть изготовлены из различных материалов, каждый из которых обладает своими уникальными свойствами и преимуществами. Правильный выбор материала для скользящих опор имеет критическое значение для обеспечения долговечности, надежности и эффективности работы трубопроводной системы.

Одним из наиболее распространенных материалов для изготовления скользящих опор является сталь. Стальные опоры обеспечивают высокую прочность и устойчивость к механическим нагрузкам. Они могут быть обработаны специальными антикоррозийными покрытиями, что значительно увеличивает их срок службы, особенно в условиях повышенной влажности или агрессивной среды. Однако стальные опоры могут быть подвержены коррозии, если не будут должным образом защищены.

Другим популярным материалом является нержавеющая сталь. Она обладает всеми преимуществами обычной стали, но дополнительно устойчива к коррозии, что делает ее идеальным выбором для трубопроводов, работающих с агрессивными химическими веществами или в условиях повышенной влажности. Нержавеющие опоры также имеют более длительный срок службы, что может снизить затраты на обслуживание и замену.

Пластик и композитные материалы также находят применение в производстве скользящих опор. Они легкие, устойчивы к коррозии и химическим воздействиям, что делает их идеальными для использования в трубопроводах, где вес и устойчивость к агрессивным средам имеют первостепенное значение. Однако пластиковые опоры могут иметь меньшую прочность по сравнению с металлическими, что ограничивает их применение в условиях высоких механических нагрузок.

Кроме того, для создания скользящих опор могут использоваться специальные полимерные материалы, такие как полиуретан или полиэтилен. Эти материалы обладают отличными скользящими свойствами, что позволяет уменьшить трение между трубой и опорой, снижая износ и продлевая срок службы трубопровода. Полимерные опоры также могут быть устойчивы к воздействию химических веществ, что делает их универсальным решением для различных отраслей.

Важно отметить, что выбор материала для скользящих опор должен основываться на конкретных условиях эксплуатации, включая температуру, давление, тип транспортируемой среды и механические нагрузки. Правильный выбор материала не только повысит эффективность работы трубопроводной системы, но и обеспечит безопасность и надежность ее эксплуатации на протяжении всего срока службы.

Преимущества использования скользящих опор

Скользящие опоры представляют собой важный элемент в системе поддержки трубопроводов, обеспечивая их надежную эксплуатацию и защиту от различных механических и термических воздействий. Одним из основных преимуществ использования скользящих опор является их способность компенсировать тепловые расширения труб, что особенно актуально для трубопроводов, работающих при высоких температурах. Это позволяет избежать возникновения напряжений и деформаций, которые могут привести к повреждениям труб и соединений.

Кроме того, скользящие опоры способствуют снижению вибраций, возникающих в процессе работы трубопроводной системы. Они обеспечивают более плавное движение труб, что минимизирует риск возникновения усталостных трещин и других повреждений, связанных с колебаниями. Это особенно важно для трубопроводов, которые проходят через зоны с высокой динамической нагрузкой, такие как промышленные предприятия или транспортные магистрали.

Еще одним значительным преимуществом скользящих опор является их простота в установке и обслуживании. Эти опоры могут быть легко интегрированы в существующие системы, что позволяет сократить время и затраты на монтаж. Кроме того, их конструкция обычно не требует сложного технического обслуживания, что делает их экономически выгодным решением для многих предприятий.

Скользящие опоры также обеспечивают высокую степень защиты трубопроводов от коррозии и механических повреждений. Они могут быть выполнены из различных материалов, включая нержавеющую сталь и специальные полимеры, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации. Это особенно важно для трубопроводов, которые работают в агрессивных средах или подвержены воздействию внешних факторов, таких как влага, химические вещества и температурные колебания.

Наконец, использование скользящих опор способствует улучшению общей надежности и долговечности трубопроводных систем. За счет снижения механических напряжений и предотвращения повреждений, такие опоры помогают продлить срок службы труб и минимизировать необходимость в частом ремонте и замене. Это, в свою очередь, позволяет снизить эксплуатационные расходы и повысить эффективность работы предприятия в целом.

Техническое обслуживание и контроль состояния опор

Техническое обслуживание и контроль состояния скользящих опор под трубу являются важными аспектами, которые обеспечивают долговечность и надежность трубопроводных систем. Скользящие опоры предназначены для обеспечения свободного перемещения трубопроводов, что особенно важно в условиях температурных колебаний и механических нагрузок. Однако, как и любое другое оборудование, они требуют регулярного контроля и обслуживания.

Первым шагом в техническом обслуживании скользящих опор является регулярная проверка их состояния. Это включает в себя визуальный осмотр на наличие повреждений, коррозии или износа. Необходимо обращать внимание на такие элементы, как подшипники, направляющие и крепежные детали. Если обнаружены трещины, деформации или другие дефекты, необходимо принять меры для их устранения, чтобы избежать дальнейших повреждений трубопровода.

Кроме визуального осмотра, важно проводить и функциональные испытания опор. Это может включать в себя проверку их подвижности и способности выдерживать нагрузки. Для этого можно использовать специальные инструменты и оборудование, которые позволяют оценить уровень трения и степень износа. Если опоры не функционируют должным образом, это может привести к неправильному распределению нагрузки на трубопровод, что в свою очередь может вызвать его повреждение или даже разрушение.

Также следует учитывать влияние внешних факторов на состояние скользящих опор. Например, воздействие агрессивных химических веществ, изменения температуры и влажности могут негативно сказаться на их долговечности. Поэтому важно разрабатывать и внедрять специальные меры по защите опор от таких воздействий, включая использование антикоррозийных покрытий и теплоизоляционных материалов.

Регулярное техническое обслуживание скользящих опор должно включать в себя не только осмотры и испытания, но и плановые замены изношенных элементов. Это позволит избежать неожиданных поломок и продлить срок службы трубопроводной системы в целом. Важно также вести документацию по проведенным работам, что поможет отслеживать состояние опор и планировать будущие мероприятия по их обслуживанию.

В заключение, техническое обслуживание и контроль состояния скользящих опор под трубу являются неотъемлемой частью управления трубопроводными системами. Регулярные проверки, функциональные испытания и своевременная замена изношенных элементов помогут обеспечить надежность и безопасность эксплуатации трубопроводов, минимизируя риски аварий и повреждений.
