Скрытая электропроводка – это не только эстетичное решение для интерьера, но и важный аспект безопасности и функциональности вашего дома. В этой статье мы подробно рассмотрим основные этапы монтажа скрытой проводки, поделимся полезными советами от опытных мастеров и предложим видео-уроки, которые помогут вам избежать распространенных ошибок. Если вы планируете ремонт или обустройство нового жилья, наши рекомендации станут незаменимым помощником в создании надежной и безопасной электросистемы.

Зачем провода в доме – ищем ответ

Невозможно полноценно использовать новое помещение или жить в нем, если не решены все вопросы с электромонтажниками. Эти специалисты должны дать разрешение на заселение, чтобы люди могли чувствовать себя в безопасности. Перед этим необходимо завершить работы по измерениям и установке электрической проводки. Не стоит торопиться — лучше подождать несколько дней, чем потом вызывать пожарных.

Квалифицированный специалист заранее выяснит, где и какие электроприборы будут установлены, разработает схему защиты и разместит розетки и выключатели с учетом особенностей каждой комнаты и расположения бытовой техники. Существует открытая, скрытая и комбинированная проводка. Каждая из них имеет свое назначение: одна подходит для помещений с высокой влажностью, другая — для обычных комнат. Однако все виды работ требуют базовых знаний физики.

Узнайте, как самостоятельно выполнить электромонтаж в вашем доме или квартире.

Прокладка электропроводки

Скрытые опасности скрытой проводки. 2 фатальные ошибки скрытой проводки в деревянном доме.

Скрытая электропроводка – безопасность в квартире

Установить электропроводку проще всего открытым способом. Вам не придется «перестраивать» перегородки или стены, снимать обои или разбирать перекрытия. Достаточно приобрести подходящий провод, правильно его закрепить, позаботиться об изоляции и установить розетки или выключатели. Скрытая проводка требует использования изолированных и несгораемых материалов.

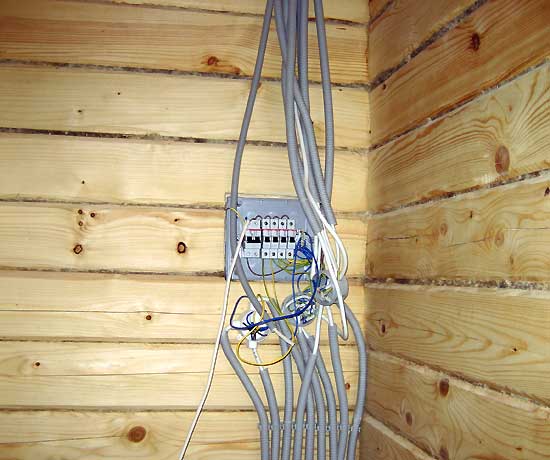

Однако монтаж скрытой проводки потребует частичного разрушения стен. Часто используется комбинированный вариант: в деревянных домах открытая проводка проходит по потолку и стенам, а скрытая – внутри них. Защита в виде изоляции крайне важна. Учитывая все нюансы, лучше обратиться к опытному специалисту, который работает в этой сфере не первый год. Самодельный монтаж проводки может привести к серьезным проблемам или повредить существующее электрооборудование.

Что касается выбора провода для скрытой электропроводки, лучше не заниматься этим самостоятельно. Мастер, учитывая особенности вашей квартиры, должен рассчитать необходимое сечение провода и определить максимальную нагрузку. Запаситесь терпением и начните с разработки схемы размещения.

Для качественного и безопасного выполнения работы вам нужно решить, какие устройства вы хотите установить в комнате, какая бытовая техника будет использоваться, какие светильники, торшеры или лампы обеспечат освещение и, самое главное, где они будут находиться. Лучше всего сначала спроектировать все это на бумаге, учитывая возможные будущие ремонты.

На вашей схеме размещения обязательно должно быть указано устройство защитного отключения (УЗО) – это важный элемент безопасности.

Специалист сможет рассчитать трассировку основного кабеля, определить количество выходов электропроводов, установить стабилизаторы питания и выяснить, какие устройства и где могут быть подключены.

Интересные факты

Вот несколько интересных фактов о скрытой электропроводке и советы мастеров:

1. Безопасность и стандарты: Скрытая электропроводка должна соответствовать строгим стандартам безопасности. Например, в большинстве стран существуют нормы, регулирующие минимальную глубину закладки проводов в стенах и требования к использованию специальных труб или коробов для защиты проводки от механических повреждений. Это помогает предотвратить короткие замыкания и пожары.

2. Планирование и проектирование: Перед установкой скрытой проводки мастера рекомендуют тщательно планировать расположение розеток и выключателей. Это не только улучшает функциональность пространства, но и позволяет избежать ненужных затрат на переделку. Использование схемы расположения электропроводки поможет избежать ошибок и упростит дальнейшие работы, такие как ремонт или переустройство.

3. Технологии и материалы: Современные технологии позволяют использовать более безопасные и долговечные материалы для скрытой проводки. Например, кабели с повышенной изоляцией и защитой от влаги могут значительно продлить срок службы проводки. Мастера также советуют использовать кабели с маркировкой «FR» (огнестойкие), что обеспечивает дополнительную защиту от возгораний.

Эти факты подчеркивают важность правильного подхода к установке скрытой электропроводки и могут помочь избежать распространенных ошибок.

Ошибки скрытой электропроводки в каркасном доме

Монтаж скрытой электропроводки – кто вам сказал, что это легко?

При установке электрических систем необходимо учитывать множество факторов: мощность автоматов, расположение защитных распределительных коробок, проектирование заземляющих систем, выбор типов кабелей, а также места установки электросчетчиков, розеток и выключателей. Также важно обратить внимание на внешнее освещение, если вы владелец частного дома. Не забудьте про распределительный щиток с защитными устройствами, автоматическими выключателями и заземлением.

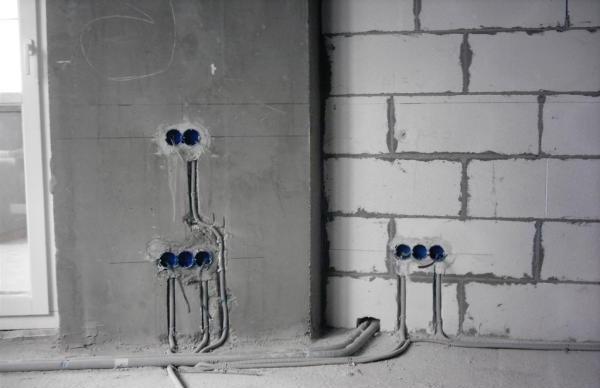

Только после завершения всех подготовительных работ можно переходить к процессу штробления стен. Чем больше потребуется кабеля, тем шире и глубже придется делать каналы (обычно для этого используют перфоратор, хотя некоторые предпочитают штроборез). Важно помнить, что в старых помещениях рекомендуется полностью заменить все питающие линии. В новостройках менять проводку не всегда целесообразно.

Схема разводки должна включать все первичные работы, монтаж и подключение бытовых приборов. Также сюда входят установка стабилизаторов напряжения, работы по заземлению и установке защитных устройств. Если ваш дом старый, демонтаж старой проводки будет необходим. Однако, когда дело дойдет до тестирования всех подключенных электроприборов, вы будете уверены, что ничего не упустили.

На выполнение таких работ, перед началом основного ремонта и отделки помещений, может уйти несколько дней. Лучше всего начинать этот процесс сразу после возведения стен и строительных перегородок, но до укладки стяжки пола. Алюминиевые провода, использовавшиеся в советские времена, не выдерживают конкуренции и должны быть заменены на новые в старых зданиях. Эта работа требует значительных усилий и времени.

Многие опытные электрики настаивают на таком подходе, предупреждая о риске пожара при смешивании старых (алюминиевых) проводов с новыми (медными). При штроблении, например, в кирпичных стенах, оставляют выемки глубиной 20 миллиметров и шириной чуть меньше 15. Затем провода от распределительной коробки до мест установки электроприборов можно закрепить с помощью дюбелей (хотя смесь алебастра также подойдет), после чего все выемки зашпаклевываются.

Советы новичкам – не бойтесь задавать вопросы

Невозможно знать абсолютно все. Однако, освоив основные моменты установки, вы сможете самостоятельно заниматься электропроводкой и подключением электрических устройств. На начальном этапе лучше полагаться на советы специалистов.

• Если у вас нет опыта в проводке, не пытайтесь заниматься монтажом самостоятельно.
• Профессионал знает, на какой высоте и какие розетки и выключатели лучше устанавливать.
• В помещениях с повышенной влажностью, таких как ванная комната, устройства должны быть установлены с учетом этих условий.
• Для внутренней электропроводки рекомендуется использовать медные провода.
• Работы по скрытой проводке проще выполнять под подвесным потолком.
• Начинайте монтаж внутренней электропроводки снизу вверх, начиная от распределительной коробки.
• Кабели лучше прокладывать в гофрированных трубах, что снижает риск возникновения пожара.
• Скрытую проводку необходимо проводить до укладки стяжки полов.
• При укладке напольного покрытия будьте внимательны при сверлении пола, чтобы не повредить ранее проложенные провода.
• Выбирайте розетки и выключатели, устойчивые к перегреву.
• Установите счетчик для учета потребления электроэнергии, а также УЗО и защитные автоматические выключатели.

Помните, безопасность всегда должна быть на первом месте. Не рискуйте и не пренебрегайте рекомендациями профессионалов!

Выбор материалов для скрытой электропроводки

При планировании скрытой электропроводки важным этапом является выбор качественных и безопасных материалов. Это не только гарантирует надежность работы электрической сети, но и обеспечивает безопасность эксплуатации. Рассмотрим основные компоненты, которые необходимо учитывать при выборе материалов для скрытой электропроводки.

1. Кабели и провода

Для скрытой электропроводки используются специальные кабели, которые имеют изоляцию, способную выдерживать высокие температуры и механические повреждения. Наиболее распространенными являются:

• ВВГнг-LS – многожильный кабель с низким уровнем дымообразования, подходит для прокладки в стенах и потолках.
• NYM – гибкий кабель с хорошей изоляцией, который можно использовать как внутри помещений, так и на улице.
• Кабели с медной и алюминиевой жилой – медные провода обеспечивают лучшую проводимость, но алюминиевые более легкие и дешевле.

2. Изоляция

Изоляция проводов должна быть выполнена из материалов, устойчивых к воздействию влаги, химических веществ и механических повреждений. Наиболее распространены следующие виды изоляции:

• ПВХ (поливинилхлорид) – недорогой и достаточно надежный материал, но не рекомендуется для мест с высокой влажностью.
• Резина – обладает высокой гибкостью и устойчивостью к внешним воздействиям, но может быть дороже.
• Термопластичная изоляция – используется в современных кабелях, обладает хорошими теплоизоляционными свойствами.

3. Коробки и соединительные элементы

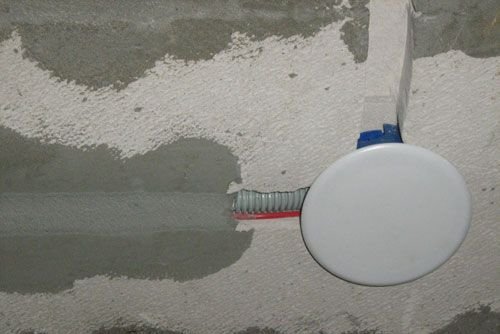

Для скрытой электропроводки необходимо использовать специальные распределительные коробки и соединительные элементы, которые обеспечивают надежное соединение проводов и защиту от короткого замыкания. Важно выбирать:

• Коробки из негорючих материалов – они обеспечивают безопасность и защиту от возгораний.
• Клеммные колодки – для надежного соединения проводов, которые должны быть выполнены из качественных материалов.
• Заглушки и крышки – для защиты открытых соединений и предотвращения попадания влаги.

4. Защитные трубы и каналы

Для защиты проводов от механических повреждений и воздействия внешней среды используются специальные трубы и каналы. Основные виды:

• ПВХ трубы – легкие и устойчивые к коррозии, подходят для большинства условий.
• Металлические трубы – обеспечивают дополнительную защиту, но могут быть сложнее в установке.

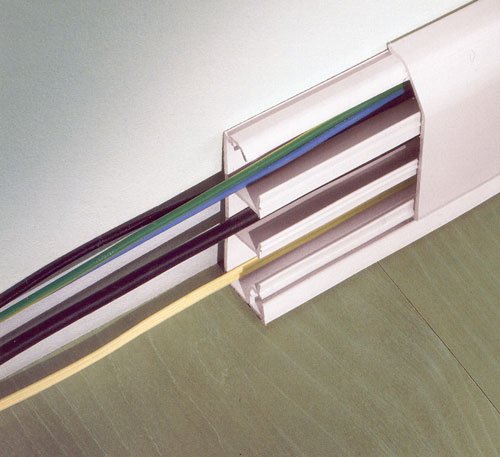

• Кабельные каналы – удобны для прокладки проводов на видимых участках, обеспечивают защиту и аккуратный внешний вид.

5. Устройства защиты

Необходимо также учитывать устройства защиты, такие как автоматические выключатели и УЗО (устройства защитного отключения). Они обеспечивают безопасность эксплуатации электропроводки и защищают от перегрузок и коротких замыканий.

В заключение, выбор материалов для скрытой электропроводки требует внимательного подхода и учета всех аспектов, включая безопасность, надежность и соответствие современным стандартам. Правильный выбор материалов обеспечит долговечность и безопасность электрической сети в вашем доме.

Проверка и тестирование электропроводки после монтажа

После завершения монтажа скрытой электропроводки крайне важно провести ее проверку и тестирование. Это позволит убедиться в правильности выполненных работ и безопасности эксплуатации электросети. В данном разделе мы рассмотрим основные этапы проверки и тестирования, а также необходимые инструменты и методы.

1. Визуальный осмотр

Первым шагом в проверке скрытой электропроводки является визуальный осмотр. Необходимо убедиться, что все соединения выполнены аккуратно, а провода не имеют повреждений. Обратите внимание на следующие моменты:

• Отсутствие механических повреждений на проводах и кабелях.
• Правильность подключения проводов к распределительным коробкам и розеткам.
• Наличие заземления, если оно предусмотрено проектом.
• Отсутствие перегибов и натяжений проводов в местах их укладки.

2. Измерение сопротивления изоляции

Для проверки состояния изоляции проводов необходимо измерить сопротивление изоляции. Это можно сделать с помощью мегомметра. Рекомендуемое значение сопротивления изоляции должно быть не менее 1 МΩ. Если значение ниже, это может указывать на наличие повреждений или старения изоляции, что требует немедленного устранения проблемы.

3. Проверка целостности цепи

Следующим шагом является проверка целостности цепи. Для этого можно использовать мультиметр в режиме прозвонки. Необходимо проверить, что все соединения работают и нет обрывов в проводах. Если мультиметр показывает бесконечное сопротивление, это означает, что в цепи есть обрыв, который нужно устранить.

4. Тестирование под нагрузкой

После проверки целостности цепи важно провести тестирование под нагрузкой. Для этого подключите к розеткам устройства, которые будут использоваться в дальнейшем. Это позволит выявить возможные проблемы, такие как перегрев проводов или отключение автоматических выключателей. Важно следить за тем, чтобы проводка не нагревалась и не вызывала искрения.

5. Проверка работы защитных устройств

Необходимо также проверить работу защитных устройств, таких как автоматические выключатели и УЗО (устройства защитного отключения). Для этого можно использовать специальный тестер, который имитирует короткое замыкание. Убедитесь, что защитные устройства срабатывают в соответствии с их характеристиками и отключают питание в случае необходимости.

6. Документирование результатов

После завершения всех проверок рекомендуется задокументировать результаты. Это может быть полезно для будущих проверок и обслуживания электропроводки. Запишите все измеренные значения, а также выявленные проблемы и принятые меры по их устранению.

Проверка и тестирование скрытой электропроводки – это важный этап, который не следует игнорировать. Он обеспечивает безопасность эксплуатации электросети и предотвращает возможные аварийные ситуации в будущем. Следуя приведенным рекомендациям, вы сможете убедиться в надежности и безопасности своей электропроводки.

Частые ошибки при установке скрытой электропроводки

Установка скрытой электропроводки – это задача, требующая внимательности и точности. Даже небольшая ошибка может привести к серьезным последствиям, включая короткое замыкание, перегрев проводов и, как следствие, пожары. Рассмотрим наиболее распространенные ошибки, которые допускают мастера при установке скрытой электропроводки.

1. Неправильный выбор кабеля

Одной из самых распространенных ошибок является использование неподходящего кабеля для конкретных условий эксплуатации. Например, для скрытой проводки в стенах необходимо использовать кабели с хорошей изоляцией, такие как ВВГ или NYM. Неправильный выбор может привести к перегреву и повреждению проводов.

2. Неправильное размещение проводов

Мастера иногда не учитывают, что проводка должна быть размещена на определенном расстоянии от других коммуникаций, таких как водопровод или газовые трубы. Это может привести к электромагнитным помехам и даже к повреждению изоляции проводов. Рекомендуется соблюдать минимальные расстояния, указанные в строительных нормах.

3. Игнорирование расчетов нагрузки

Перед установкой скрытой проводки необходимо произвести расчеты электрической нагрузки. Часто мастера не учитывают, сколько приборов будет подключено к одной линии, что может привести к перегрузке и выходу из строя всей системы. Важно заранее рассчитать максимальную нагрузку и выбрать соответствующий сечение проводов.

4. Неправильная прокладка проводов

Прокладка проводов в стенах должна осуществляться с соблюдением всех норм и правил. Часто мастера допускают ошибки, прокладывая провода слишком близко к поверхности или в местах, где они могут быть повреждены. Это может привести к короткому замыканию. Рекомендуется использовать специальные каналы или трубы для защиты проводов.

5. Отсутствие заземления

Заземление – это важный аспект безопасности электропроводки. Некоторые мастера пренебрегают этой мерой, что может привести к серьезным последствиям в случае короткого замыкания. Убедитесь, что заземление выполнено правильно и соответствует всем требованиям.

6. Неправильное соединение проводов

Ошибки при соединении проводов могут привести к плохому контакту, что в свою очередь вызывает перегрев и может стать причиной пожара. Используйте качественные соединительные элементы и следите за тем, чтобы все соединения были выполнены аккуратно и надежно.

7. Игнорирование проверки после установки

После завершения установки скрытой электропроводки необходимо провести тестирование всей системы. Часто мастера пропускают этот этап, что может привести к выявлению неисправностей уже после завершения ремонта. Рекомендуется использовать мультиметр для проверки напряжения и целостности цепи.

Избегая этих распространенных ошибок, вы сможете обеспечить надежную и безопасную работу скрытой электропроводки в вашем доме или офисе. Помните, что лучше потратить больше времени на подготовку и планирование, чем сталкиваться с последствиями небрежной работы.
