Соединение металлических труб – задача, с которой сталкиваются как профессионалы, так и любители, занимающиеся ремонтом или строительством. В этой статье мы рассмотрим альтернативные методы соединения труб, которые не требуют специальных навыков в сварке или использовании узкоспециализированных технологий. Мы подробно расскажем о муфтах для соединения труб без резьбы и сварки, их преимуществах и условиях применения, а также предоставим видеоинструкцию, которая поможет вам освоить этот процесс. Эта информация будет полезна всем, кто хочет упростить работу с трубами и избежать сложностей, связанных с традиционными методами соединения.

Способы соединения труб – сварка, резьба или муфта?

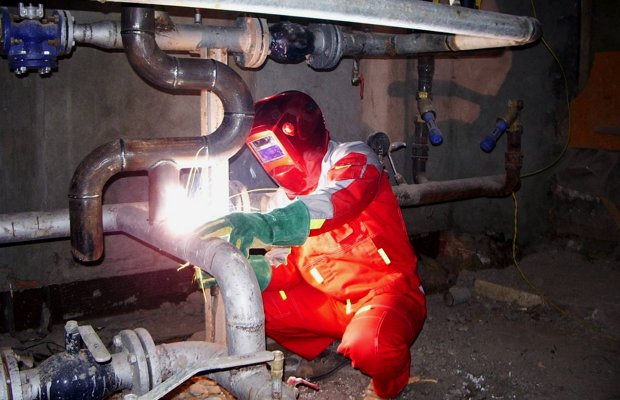

Долгое время сварка считалась наиболее надежным методом создания монолитных соединений. Это действительно так, но у этого процесса есть недостатки. Во-первых, во время сварочных работ выделяются вредные вещества, опасные для здоровья. Во-вторых, неравномерный нагрев металла может вызвать сварочные напряжения, что негативно сказывается на качестве шва. В-третьих, часто возникают трещины в наплавленном металле.

Кроме того, сварочные работы требуют значительных усилий, специальных знаний, навыков и оборудования. В некоторых случаях соединение стальных труб осуществляется с использованием дополнительных элементов с резьбой. К качеству фитингов предъявляются строгие требования, особенно к резьбе. Загрязнения или дефекты, такие как заусенцы и рванины, могут привести к утечкам.

Существует и другой способ соединения труб, который не требует сварки. Для этого используются специальные комплектующие – муфты. Одним из преимуществ таких деталей является возможность создания разъемных соединений. Это позволяет демонтировать трубопровод в любой момент без специального инструмента. Такой метод подходит как для полимерных, так и для стальных трубопроводов.

Простое соединение металлических труб без применения сварки — лучшие методы для этого

Виды муфт и их значение

Соединительные муфты делятся на компрессионные и электрические. Компрессионные муфты обеспечивают соединение без сварки и часто называются обжимными из-за специфики установки. Эти фитинги соединяют трубы с помощью механических зажимов. В зависимости от конструкции они бывают равнопроходными, предназначенными для линейного соединения труб одинакового диаметра.

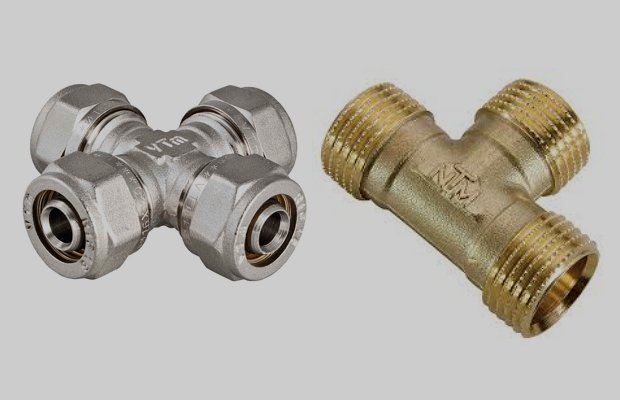

Для создания ответвлений используются специальные тройники и крестовины. Заглушки применяются для перекрытия трубопровода.

Широко используются специальные отводы, позволяющие изменять направление трубопровода. Существуют компрессионные фланцевые фитинги с наружной и внутренней резьбой, которые соединяют элементы различного диаметра и материалов, таких как металл и пластик. Они также используются для соединения труб с другими фитингами, включая клапаны и краны.

Особое внимание стоит уделить электросварным изделиям. Их ключевая особенность — наличие нагревательной спирали. Муфта устанавливается на концах соединяемых труб с помощью специального упора. Затем активируется нагревательный элемент, который разогревает концы труб до температуры плавления. После остывания трубы и муфта образуют единую монолитную конструкцию. Это устройство выдерживает давление до 10 бар для газопроводов, а для систем водоснабжения максимальное давление достигает 16 бар.

ОБЗОР СОЕДИНИТЕЛЬНЫХ МУФТ

Интересные факты

Вот несколько интересных фактов о соединении металлических труб без использования узкоспециализированных технологий:

1. Методы механического соединения: Одним из самых простых и доступных способов соединения металлических труб является использование механических соединений, таких как фланцы, муфты и хомуты. Эти методы позволяют быстро и эффективно соединять трубы без необходимости в сварке или других сложных процессах, что особенно полезно в условиях ограниченного доступа или при необходимости частой разборки системы.

2. Клеевые технологии: В последние годы стали популярны клеевые технологии для соединения металлических труб. Специальные клеи, разработанные для работы с металлом, обеспечивают прочное соединение и могут использоваться в условиях, где традиционные методы соединения не подходят. Это позволяет избежать необходимости в высоких температурах и сложных инструментах.

3. Использование термоусадочных трубок: Еще одним интересным методом является использование термоусадочных трубок, которые могут быть применены для соединения металлических труб. При нагревании такие трубки сжимаются и плотно обхватывают соединяемые элементы, создавая герметичное и прочное соединение. Этот метод прост в использовании и не требует специального оборудования, что делает его доступным для широкого круга пользователей.

Применимость соединений – плюсы и минусы

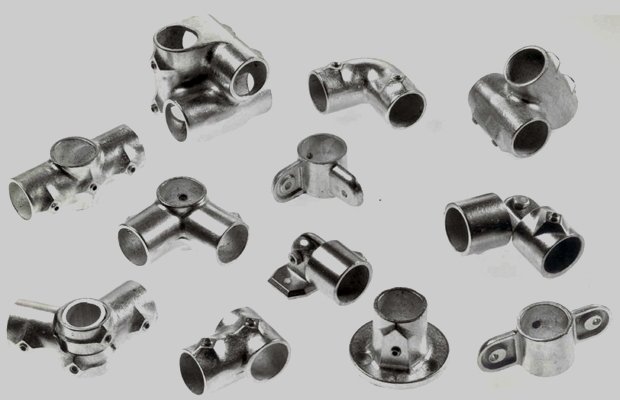

Соединительные фитинги имеют ряд преимуществ, включая доступную стоимость и широкий диапазон применения. Они отличаются высокой надежностью и долговечностью. Соединение, выполненное с их помощью, устойчиво к механическим воздействиям и перепадам температур. Также стоит отметить легкость в эксплуатации: компрессионные фитинги можно использовать многократно, их можно демонтировать и устанавливать заново более 10 раз.

Если какая-либо часть фитинга вышла из строя, ее легко заменить самостоятельно. К положительным сторонам также относится коррозионная стойкость материалов, из которых изготовлены соединительные элементы. Рассмотрим подробнее преимущества и возможные недостатки электросварных фитингов. Несмотря на более сложную конструкцию, они просты в использовании, а процесс монтажа проходит быстро. Полученное соединение будет прочным, надежным и долговечным. Этот тип фитинга универсален и может быть установлен даже в труднодоступных местах.

Однако у данной конструкции есть и недостатки. Во-первых, их не следует использовать в трубопроводах, работающих под высоким давлением. Во-вторых, необходимо избегать контакта соединения с кислотными и щелочными средами. В-третьих, они не выдерживают температуры выше 40 °С, поэтому применение электросварной муфты в системах горячего водоснабжения или отопления нецелесообразно.

Конструктивные особенности муфт – составные детали

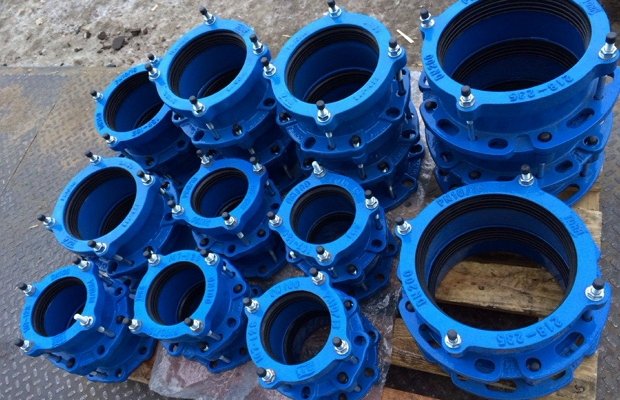

Фланцевые изделия представляют собой комбинацию патрубка и металлического фланца. Компрессионные изделия включают корпус, зажимное и уплотнительное кольца, втулку и крышку-гайку. Зажимное кольцо защищает конструкцию от случайного развинчивания, вызванного толчками и гидроударами. Уплотнительный элемент гарантирует герметичность соединений, а втулка фиксирует его. Крышка-гайка удерживает весь механизм в целостности.

Электросварные муфты состоят из корпуса, нагревательного элемента и клемм. Спираль, используемая в этих устройствах, изготавливается из специального материала и может быть скрытой или открытой. Открытая спираль применяется крайне редко, так как она менее безопасна. Чаще всего производители выбирают полуоткрытый вариант спирали, что обеспечивает хороший уровень безопасности и равномерный нагрев материала.

Муфты электросварные типа "труба-в трубе" (на русском)

Как правильно пользоваться элементами?

В этом разделе мы сосредоточимся на практической стороне вопроса и подробно рассмотрим нюансы установки различных типов муфт.

Как соединенить металлические трубы — пошаговая схема

Шаг 1: Подготовительные работы

Не имеет значения, какой диаметр труб соединяется и какой тип фитинга выбран — с резьбой, без резьбы или электросварной. Важно правильно подготовить поверхности изделий. Внешнюю часть труб нужно тщательно очистить от грязи и пыли. В некоторых случаях может потребоваться удалить тонкий верхний слой. Для этого используйте скребок.

Шаг 2: Фланцевое соединение

Этот тип фитинга используется для работы с трубами большого диаметра. Одна часть устройства устанавливается на трубу, затем монтируется вторая. Закрепление происходит с помощью прижимного кольца с резиновым уплотнителем. Если патрубок имеет резьбу, такое соединение называется резьбовым.

Шаг 3: Монтаж компрессионных элементов

Сначала раскручиваем фитинг, чтобы он свободно обхватывал полую деталь. Затем проводим примерку и ставим метки на трубе. Это поможет правильно расположить элементы во время монтажа и внести коррективы при необходимости. Для упрощения соединения рекомендуется нанести смазку на поверхность трубы. Если специальной смазки нет, подойдет обычное мыло. После этого выполняем стыковку и закручиваем накидную гайку. Этот шаг гарантирует надежное крепление фитинга без сварки.

Шаг 4: Установка электросварных муфт

В данном случае этап очистки трубы нельзя игнорировать: с её поверхности нужно удалить все загрязнения и пыль. Затем обрезают концы элементов, используя только специализированный инструмент, так как обычная ножовка или нож не подойдут. Стыки тщательно зачищаются, желательно обработать их скребком, чтобы убрать тонкий слой материала. Для уменьшения диаметра элемента применяются хомуты, что позволит ему легко войти в фитинг.

После установки муфты необходимо подключить устройство для подачи электричества для сварки. Трубы большого диаметра требуют дополнительного нагрева в местах стыков. Монтаж в этом случае осуществляется поэтапно: сначала фитинг соединяется с одной трубой, затем — со второй.

Поданное напряжение нагревает спираль, которая плавит пластик. В этот момент элементы находятся под воздействием высокой температуры и давления. Расплавленный материал муфты и труб смешивается, создавая прочное неразъемное соединение. После завершения нагрева рекомендуется подождать около получаса, чтобы изделия успели остыть. В конце необходимо проверить линию на герметичность.

Выбор материалов для соединений

При выборе материалов для соединений металлических труб важно учитывать несколько ключевых факторов, которые могут существенно повлиять на долговечность и надежность системы. Основными аспектами являются тип металла, условия эксплуатации, а также требования к герметичности и прочности соединений.

Первым шагом в выборе материала является определение типа металла, из которого изготовлены трубы. Наиболее распространенными являются сталь, медь и алюминий. Стальные трубы, благодаря своей прочности и устойчивости к механическим повреждениям, часто используются в промышленных системах. Однако они подвержены коррозии, поэтому для соединений рекомендуется использовать нержавеющую сталь или применять защитные покрытия.

Медные трубы, с другой стороны, обладают высокой коррозионной стойкостью и хорошей теплопроводностью, что делает их идеальными для систем отопления и водоснабжения. Однако медь более подвержена механическим повреждениям и требует аккуратного обращения при соединении. Алюминиевые трубы легкие и устойчивые к коррозии, но их использование ограничено из-за низкой прочности на сжатие.

Следующим важным аспектом является выбор метода соединения. Существуют различные способы, такие как сварка, резьбовые соединения, фланцевые соединения и использование фитингов. Каждый из этих методов имеет свои преимущества и недостатки, которые необходимо учитывать в зависимости от условий эксплуатации. Например, сварка обеспечивает прочное и герметичное соединение, но требует специальных навыков и оборудования. Резьбовые соединения проще в установке, но могут быть менее надежными в условиях вибрации или изменения температуры.

Также стоит обратить внимание на условия эксплуатации трубопровода. Если трубы будут подвергаться воздействию агрессивных химических веществ или высоких температур, необходимо выбирать материалы и методы соединения, которые смогут выдержать такие нагрузки. Например, для систем, работающих с горячими жидкостями, лучше использовать специальные термостойкие уплотнители и фитинги.

Не менее важным является вопрос герметичности соединений. Для этого необходимо использовать качественные уплотнительные материалы, такие как фум-лента, резиновые или силиконовые прокладки. Они помогут избежать утечек и обеспечат надежную работу системы на протяжении длительного времени.

В заключение, выбор материалов для соединений металлических труб – это комплексный процесс, который требует внимательного подхода. Учитывая тип металла, условия эксплуатации и методы соединения, можно создать надежную и долговечную систему, не прибегая к узкоспециализированным технологиям. Правильный выбор материалов и методов соединения позволит значительно снизить риски и обеспечить эффективность работы трубопровода.

Проверка герметичности соединений

Проверка герметичности соединений металлических труб является важным этапом в процессе их монтажа и эксплуатации. Неправильное соединение может привести к утечкам, что в свою очередь может вызвать серьезные проблемы, включая повреждение оборудования, снижение эффективности системы и даже угрозу безопасности. Существует несколько методов проверки герметичности, которые можно использовать без необходимости прибегать к узкоспециализированным технологиям.

Первый и наиболее распространенный метод – это визуальный осмотр соединений. При этом важно обратить внимание на наличие ржавчины, коррозии и других повреждений, которые могут указывать на потенциальные утечки. Также стоит проверить, нет ли следов жидкости или газа вокруг соединений. Визуальный осмотр следует проводить регулярно, особенно в местах, где трубы подвергаются воздействию внешней среды.

Второй метод – это использование мыльного раствора. Для этого необходимо приготовить раствор из воды и мыла, который наносится на соединения. Если образуются пузырьки, это свидетельствует о наличии утечки. Этот метод прост и доступен, но требует внимательности и тщательности при нанесении раствора на все соединения.

Третий способ – применение манометра для проверки давления в системе. Если давление в трубопроводе падает, это может указывать на наличие утечек. Для этого необходимо сначала зафиксировать давление в системе, а затем через определенный промежуток времени проверить, изменилось ли оно. Если давление снизилось, следует провести более детальную проверку соединений.

Четвертый метод – это использование ультразвуковых детекторов. Хотя этот метод может показаться более сложным, он не требует специализированных навыков и может быть выполнен с помощью доступных устройств. Ультразвуковые детекторы способны обнаруживать звуковые волны, возникающие при утечках, что позволяет точно определить место проблемы.

Наконец, стоит упомянуть о термографическом методе, который основан на использовании инфракрасных камер для выявления утечек. Этот метод позволяет визуализировать температурные изменения в области соединений, что может указывать на наличие утечек. Хотя термографические камеры могут быть более дорогими, их использование оправдано в сложных системах, где другие методы могут оказаться недостаточно эффективными.

В заключение, проверка герметичности соединений металлических труб может быть выполнена различными способами, не требующими узкоспециализированных технологий. Важно регулярно проводить такие проверки, чтобы обеспечить надежность и безопасность трубопроводных систем. Использование доступных методов позволит избежать серьезных проблем и продлить срок службы оборудования.

Устойчивость соединений к коррозии

Коррозия является одной из основных проблем, с которыми сталкиваются металлические конструкции и трубопроводы. При соединении металлических труб важно учитывать, как различные методы соединения могут влиять на устойчивость к коррозии. В этом контексте необходимо рассмотреть несколько ключевых аспектов.

Во-первых, выбор материала для труб и соединительных элементов играет критическую роль. Некоторые металлы, такие как нержавеющая сталь, обладают высокой коррозионной стойкостью благодаря наличию хрома, который образует защитную оксидную пленку. В то же время, черные металлы, такие как углеродная сталь, подвержены коррозии, особенно в агрессивных средах. Поэтому, если соединения будут находиться в условиях повышенной влажности или в контакте с химически активными веществами, стоит рассмотреть использование более устойчивых к коррозии материалов.

Во-вторых, метод соединения также влияет на коррозионную стойкость. Например, сварка может привести к образованию термически измененных зон, которые могут быть более подвержены коррозии. В таких случаях рекомендуется использовать методы, которые минимизируют термическое воздействие на соединяемые элементы, такие как механические соединения или использование специальных клеевых составов. Эти методы могут обеспечить более однородную структуру соединения и снизить риск коррозии.

Кроме того, важно учитывать защитные покрытия. Применение антикоррозийных красок, гальванизация или использование специальных полимерных покрытий могут значительно увеличить срок службы соединений. Эти покрытия создают барьер между металлом и окружающей средой, предотвращая контакт с влагой и агрессивными химическими веществами.

Не менее важным аспектом является правильная эксплуатация и техническое обслуживание соединений. Регулярные проверки на наличие коррозии, а также своевременное устранение повреждений и обновление защитных покрытий могут существенно продлить срок службы металлических труб и их соединений.

В заключение, для обеспечения устойчивости соединений металлических труб к коррозии необходимо учитывать выбор материалов, методы соединения, защитные покрытия и регулярное техническое обслуживание. Применение комплексного подхода позволит избежать узкоспециализированных технологий и обеспечит надежность и долговечность трубопроводных систем.
