В современном строительстве и ремонте пластиковые трубы стали неотъемлемой частью систем водоснабжения благодаря своей легкости, долговечности и устойчивости к коррозии. Однако для создания надежной и эффективной водопроводной системы важно правильно соединять эти трубы, используя различные методы и технологии. В данной статье мы подробно рассмотрим все способы соединения пластиковых труб, включая использование муфт и фитингов, а также предоставим видеоинструкции, которые помогут вам освоить процесс монтажа и избежать распространенных ошибок. Эта информация будет полезна как профессиональным сантехникам, так и тем, кто решает выполнить работы самостоятельно, обеспечивая надежность и долговечность вашей системы водоснабжения.

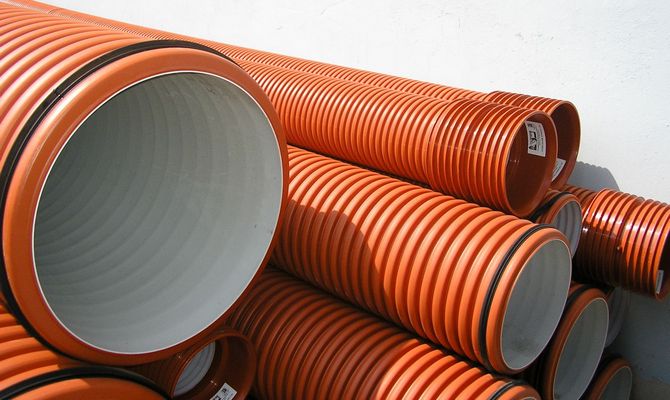

Пластиковые трубы – как новое вытесняет старое

В настоящее время при установке водопроводных систем активно используются пластиковые трубы. Они значительно превосходят традиционные металлические изделия по многим параметрам. Основные преимущества пластиковых водопроводов включают:

• высокую экологичность (пластиковые трубы не содержат токсичных веществ);
• отсутствие коррозии;
• отличную пропускную способность;
• легкий вес, что упрощает транспортировку и монтаж;
• стойкость к кислотам и другим агрессивным веществам;
• длительный срок службы (около 50 лет);
• высокий уровень шумоизоляции.

Важно отметить, что для установки водопроводов из пластиковых труб обычно не требуется специальное оборудование или инструменты. Монтаж занимает минимальное время. Главное — тщательно изучить технологии выполнения таких работ.

Пластиковые трубы представляют собой широкий ассортимент изделий с различными техническими характеристиками. Некоторые группы соединяются с помощью фитингов, другие — с использованием муфт, третьи — методом сварки и так далее. Пластиковые трубы делятся на следующие типы:

1. Полиэтиленовые — подходят как для наружных, так и для внутренних водопроводов. Их можно устанавливать при низких температурах. Полиэтиленовые трубопроводы способны работать под высоким давлением.
2. Поливинилхлоридные (ПВХ) — отличаются доступной ценой и высокой долговечностью.
3. Металлопластиковые — состоят из нескольких слоев алюминия и пластика. Эти трубы считаются самыми надежными в эксплуатации, выдерживая нагрузки до 10 бар и температуры воды до 100°.
4. Сшитые полиэтиленовые — рекомендуются для систем горячего водоснабжения.

Указанные трубы могут соединяться различными способами. Об этом мы поговорим далее.

Уникальные преимущества пластиковых труб ХПВХ

Варианты монтажа трубных изделий из пластика

Соединение пластиковых труб можно выполнить с использованием следующих методов:

1. Фланцевое соединение. Для этого используются стальные накладные фланцы и специальные втулки. Этот метод часто применяют для создания единой конструкции из стальных и ПВХ труб.
2. Раструбное соединение. В этом случае один конец трубы вставляется в раструб другой. Обязательно нужно использовать резиновое уплотнительное кольцо для герметичности и прочности соединения.
3. Резьбовое соединение. Обычно применяется в водопроводных системах, где используются как стальные, так и пластиковые трубы (ПВХ и полиэтилен).

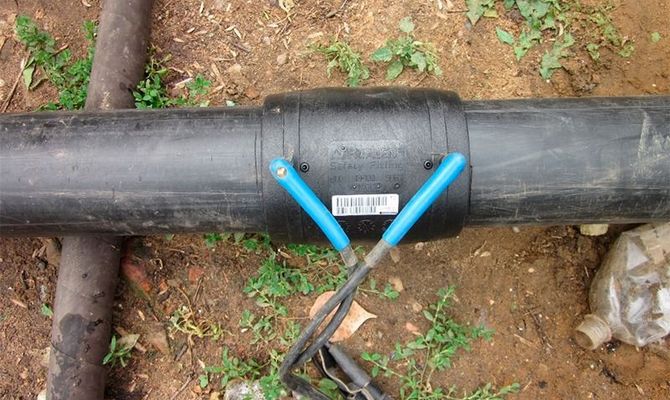

4. Соединение с помощью электрической муфты. Процесс прост: трубы очищаются от жира, располагаются в нужном порядке, на них надеваются муфты из ПВХ. Затем конструкция нагревается электрическим током, после чего нужно дождаться остывания труб – работа завершена!
5. Цанговое соединение. Этот метод подходит для монтажа водоснабжения из труб небольшого диаметра. Процедура включает установку специальных обжимных фитингов и резинок-уплотнителей.
6. Склеивание. Соединение осуществляется с помощью холодной сварки или клеевых составов для ПВХ труб. Холодная сварка обеспечивает более прочное соединение, так как склеивание происходит на молекулярном уровне.

Для водопроводных систем с небольшими перепадами давления, собранных из труб диаметром более 5 см, можно применять сварку встык. Эта процедура выполняется с использованием специального сварочного оборудования, и только профессиональные сварщики обладают необходимыми навыками для работы с ним. Поэтому данный метод не подходит для домашних мастеров.

Секреты монтажа полипропиленовых труб. Мастер класс для новичков

Интересные факты

Вот несколько интересных фактов о соединении пластиковых труб для создания надежной системы водоснабжения:

1. Разнообразие соединений: Пластиковые трубы могут соединяться различными способами, включая сварку, фитинги и клеевые соединения. Например, в системах ПВХ часто используются специальные клеи, которые создают прочное и герметичное соединение, а в системах из полиэтилена применяются методы термосварки, обеспечивающие высокую прочность соединений.

2. Устойчивость к коррозии: Пластиковые трубы не подвержены коррозии, в отличие от металлических. Это означает, что при правильном соединении и установке они могут служить значительно дольше, не требуя замены или ремонта из-за ржавчины или других повреждений, связанных с коррозией.

3. Температурные расширения: Пластик имеет свойство расширяться и сжиматься при изменении температуры. Поэтому при соединении пластиковых труб важно учитывать температурные колебания и использовать специальные компенсаторы или гибкие соединения, чтобы избежать разрывов или утечек в системе водоснабжения.

Рекомендации по выбору способа соединения пластиковых систем

Трубы ПВХ диаметром более 6,3 см соединяются с помощью муфт и обжимных фитингов. Однако в строительных магазинах не всегда можно найти фитинги нужного размера. В таких случаях специалисты рекомендуют использовать стыковую сварку, которая не требует дополнительных компонентов.

Для водоснабжения трубы диаметром до 6,3 см лучше соединять с помощью муфтовой сварки или раструбной технологии. Если на трубопроводе есть стыковочные узлы, можно использовать раструбные фитинги. Полиэтиленовые трубы оптимально соединять сваркой, которая может выполняться по терморезисторной схеме или встык.

Склеивание труб из полиэтилена допускается только для безнапорных систем. В редких случаях полиэтиленовые конструкции могут монтироваться с механическими резьбовыми соединениями.

Чаще всего трубы ПВХ соединяются раструбами самостоятельно. Для этого достаточно немного навыка и металлического лома для правильного позиционирования труб. Некоторые мастера упрощают задачу, используя обычный домкрат. Если вы не хотите заниматься раструбными соединениями ПВХ-труб, можно воспользоваться муфтовой или фланцевой методикой.

Металлопластиковые трубопроводы монтируются двумя способами: с использованием надвижных муфт или компрессионных фитингов. Муфты необходимо подбирать в соответствии с диаметром труб, что иногда усложняет подготовку к монтажу. При использовании фитингов специальное оборудование не требуется. Преимуществом фитинговой технологии является возможность разборки конкретного участка водопровода для замены вышедшего из строя элемента.

Обратите внимание! Независимо от выбранной технологии соединения, трубы необходимо тщательно очищать от грязи, мусора и песка, а затем обезжиривать. Только после такой подготовки можно приступать к созданию водопроводной конструкции.

Монтаж пластиковых канализационных труб

Инструменты и материалы для соединения пластиковых труб

Для успешного соединения пластиковых труб необходимо подготовить определенные инструменты и материалы, которые обеспечат надежность и долговечность системы водоснабжения. В этом разделе мы рассмотрим, какие именно инструменты и материалы вам понадобятся, а также их особенности и применение.

1. Пластиковые трубы

Первым и самым важным элементом системы являются сами пластиковые трубы. На рынке представлены различные виды пластиковых труб, такие как ПВХ, ПЭ (полиэтилен) и РР (полипропилен). Выбор типа трубы зависит от условий эксплуатации, давления и температуры воды. Например, для холодного водоснабжения чаще используют ПВХ, а для горячего – полипропиленовые трубы.

2. Соединительные элементы

Для соединения труб понадобятся специальные фитинги, которые могут быть прямыми, угловыми, тройниками и переходниками. Фитинги изготавливаются из того же материала, что и трубы, что обеспечивает их совместимость и надежность соединения. Важно выбирать фитинги, соответствующие диаметру труб, чтобы избежать утечек.

3. Инструменты для резки труб

Для точного и аккуратного соединения труб необходимо их правильно обрезать. Для этого используются:

• Ручные труборезы: подходят для небольших диаметров труб и обеспечивают чистый срез.
• Электрические труборезы: используются для работы с большими диаметрами и позволяют значительно ускорить процесс.

4. Инструменты для соединения труб

После резки труб необходимо их соединить. Для этого могут понадобиться следующие инструменты:

• Паяльник: используется для соединения полипропиленовых труб. Он нагревает фитинги и концы труб, позволяя им сплавляться.
• Клеевой состав: для соединения ПВХ труб необходимо использовать специальный клей, который обеспечивает прочное соединение.
• Уплотнительные ленты и пасты: применяются для герметизации соединений, особенно в местах, где возможны утечки.

5. Защитные средства

При работе с инструментами и материалами важно соблюдать меры безопасности. Рекомендуется использовать:

• Перчатки: защищают руки от повреждений и химических веществ.
• Очки: защищают глаза от мелких частиц и химических паров.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к соединению пластиковых труб, что обеспечит надежную и долговечную систему водоснабжения в вашем доме или на даче.

Проверка герметичности соединений

Проверка герметичности соединений является одним из ключевых этапов при монтаже системы водоснабжения из пластиковых труб. Неправильные или ненадежные соединения могут привести к утечкам, что в свою очередь может вызвать серьезные проблемы, включая повреждение имущества и необходимость дорогостоящего ремонта.

Существует несколько методов проверки герметичности соединений, каждый из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные из них.

Визуальный осмотр

Первый и самый простой способ — это визуальный осмотр соединений. Необходимо внимательно проверить все стыки на наличие видимых трещин, зазоров или других дефектов. Обратите внимание на места, где трубы соединяются с фитингами, так как именно там чаще всего возникают проблемы. Если вы заметили какие-либо повреждения, их следует устранить до начала тестирования системы.

Использование мыльного раствора

Для более точной проверки герметичности можно использовать мыльный раствор. Для этого необходимо приготовить раствор, смешав воду с жидким мылом или моющим средством. Нанесите этот раствор на соединения с помощью губки или распылителя. Если образуются пузырьки, это свидетельствует о наличии утечки. Этот метод позволяет быстро и эффективно выявить проблемные места.

Гидравлическое испытание

Гидравлическое испытание — это более серьезный и надежный способ проверки герметичности. Он заключается в том, что систему заполняют водой под давлением, превышающим рабочее. Обычно давление устанавливается на уровне 1,5-2 раз выше рабочего. После этого необходимо оставить систему под давлением на определенное время (обычно от 30 минут до нескольких часов) и наблюдать за показателями манометра. Если давление остается стабильным, соединения герметичны. Если же давление падает, это указывает на наличие утечек.

Использование специального оборудования

Для профессионалов в области сантехники доступны различные устройства для проверки герметичности. Например, можно использовать ультразвуковые детекторы утечек, которые способны обнаруживать даже самые мелкие утечки, не прибегая к разборке системы. Эти устройства работают на основе анализа звуковых волн, которые возникают при утечках.

Заключение

Проверка герметичности соединений — это неотъемлемая часть установки системы водоснабжения из пластиковых труб. Использование различных методов проверки поможет избежать неприятностей в будущем и обеспечит надежную и долговечную работу всей системы. Не стоит пренебрегать этим этапом, так как он играет ключевую роль в предотвращении утечек и обеспечении безопасности вашего водоснабжения.

Устранение возможных проблем при эксплуатации системы

При эксплуатации системы водоснабжения, состоящей из пластиковых труб, могут возникать различные проблемы, которые могут негативно сказаться на ее надежности и долговечности. Чтобы минимизировать риски и обеспечить бесперебойную работу системы, необходимо учитывать несколько ключевых аспектов.

1. Правильный выбор материалов

Первым шагом к устранению возможных проблем является выбор качественных пластиковых труб и фитингов. На рынке представлены различные виды пластиковых труб, такие как ПВХ, ПП и ПЭ. Каждый из этих материалов имеет свои характеристики, которые влияют на их устойчивость к температурным колебаниям, давлению и химическим веществам. Например, трубы из ПП (полипропилена) обладают высокой устойчивостью к высоким температурам и могут использоваться в горячем водоснабжении, тогда как ПВХ (поливинилхлорид) лучше подходит для холодной воды.

2. Правильная установка

Неправильная установка труб может привести к утечкам, трещинам и другим проблемам. Важно следовать рекомендациям производителя и использовать соответствующие инструменты для соединения труб. При монтаже необходимо учитывать температурные расширения, поэтому следует оставлять зазоры и использовать специальные компенсаторы. Также важно правильно закрепить трубы, чтобы избежать их смещения и повреждений.

3. Регулярное обслуживание

Регулярное обслуживание системы водоснабжения поможет выявить и устранить потенциальные проблемы до того, как они станут серьезными. Рекомендуется периодически проверять соединения на наличие утечек, а также очищать трубы от возможных отложений и загрязнений. Если в системе используются фильтры, их также следует регулярно заменять или очищать.

4. Устранение замерзания

В регионах с холодным климатом особое внимание следует уделить предотвращению замерзания труб. Для этого можно использовать теплоизоляцию, а также устанавливать трубы в защищенных от холода местах. В случае, если трубы все же замерзли, их необходимо отогревать постепенно, чтобы избежать повреждений.

5. Правильное давление в системе

Избыточное давление в системе может привести к повреждению труб и соединений. Для контроля давления рекомендуется устанавливать редукторы и манометры, которые помогут поддерживать оптимальные параметры. Если давление превышает допустимые значения, необходимо выяснить причины и устранить их.

6. Использование качественных соединительных элементов

Соединительные элементы, такие как фитинги и муфты, должны быть совместимы с используемыми трубами и соответствовать стандартам качества. Некачественные соединения могут стать причиной утечек и других проблем. При выборе фитингов следует обращать внимание на их материал, конструкцию и производителя.

Соблюдение этих рекомендаций поможет создать надежную систему водоснабжения из пластиковых труб и минимизировать риски возникновения проблем в процессе эксплуатации. Важно помнить, что профилактика всегда проще и дешевле, чем устранение последствий серьезных неисправностей.
