Соединение полиэтиленовых труб со стальными является важной задачей в сфере водоснабжения и отопления, и многие мастера-любители задаются вопросом, насколько легко выполнить такую работу самостоятельно. В данной статье мы рассмотрим особенности фланцевого и фитингового соединения, а также предоставим полезные рекомендации и видеоинструкции, которые помогут вам разобраться в процессе создания разъемных соединений без сварки. Эта информация будет полезна как для профессионалов, так и для новичков, стремящихся освоить новые навыки в области монтажа трубопроводов.

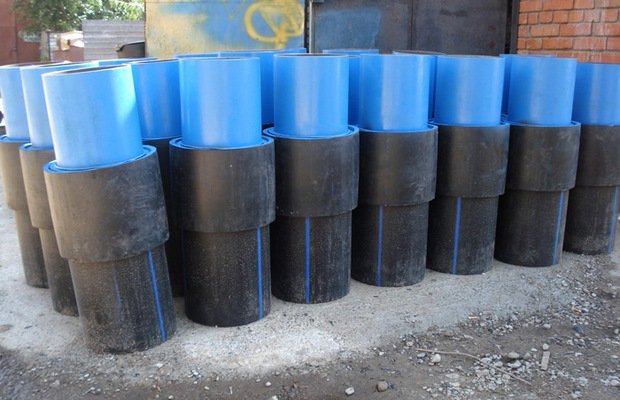

Как соединить пластик и металл?

В последние годы трубы из полиэтилена (ПЭ) активно заменяют традиционные чугунные и стальные изделия на строительном рынке. Пластиковые конструкции имеют ряд преимуществ, делающих их более привлекательными. Многие стремятся создать в своих домах надежные и экономичные системы водоснабжения, отопления и канализации, которые можно устанавливать без сварки. Однако при монтаже пластиковых труб возникает проблема: многие элементы бытовых трубопроводов в квартирах выполнены из металла.

Ключевым моментом является правильное соединение ПЭ труб с металлическими (чугунными) изделиями. Существует два основных метода: использование фланцев и фитингов. Фланцевое соединение полиэтиленовых (или полипропиленовых) труб со стальными рекомендуется для систем с диаметром более 50 мм. Для трубопроводов диаметром до 50 мм целесообразнее использовать фитинги. Эти элементы имеют гладкую муфту для подключения ПЭ труб и резьбу для металлических, что обеспечивает надежное соединение.

Как соединить полипропиленовые трубы без сварки, РАЗБОРНЫЙ ВОДОПРОВОД !!!

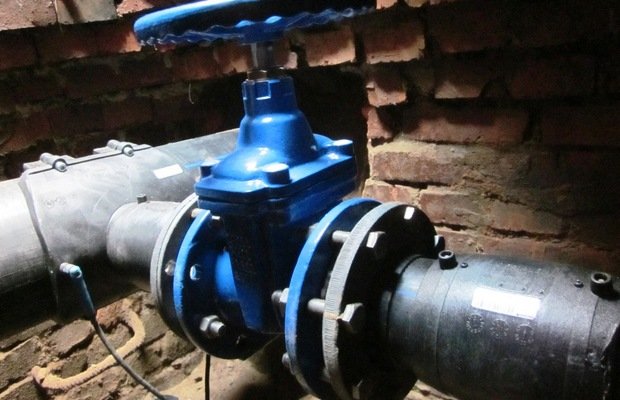

Фланцевые соединения – собираем трубопровод быстро и качественно

Фланец — это резьбовая деталь, широко используемая для соединения металлических и полиэтиленовых трубопроводов, а также газовых систем без сварки. Фланцы для домашних сетей имеют резьбу с одной стороны и уплотнитель с другой. Уплотнитель обеспечивает надежное и герметичное соединение, которое при необходимости можно легко разобрать.

Для установки коммуникаций можно применять:

1. металлические накидные фланцы;
2. фланцы для специальных втулок (бурты).

Специалисты рекомендуют использовать второй метод для соединения ПЭ труб, так как он обеспечивает лучшее качество соединения. Фланцы под втулки изготавливаются из стали 20 и могут выдерживать рабочее давление до 1,6 МПа. Эти детали имеют диаметры от 20 до 1200 мм, что упрощает выбор необходимых элементов для создания разъемных соединений. При сборке коммуникаций с помощью фланцев стоит учитывать несколько нюансов:

• фланцы с конусными втулками следует использовать для труб диаметром более 200 мм;
• легкие ПЭ трубы диаметром 150–300 мм и тяжелые трубы диаметром менее 150 мм лучше соединять с помощью фланцев с прямым буртом;
• для повышения прочности соединения труб из разных материалов можно использовать прямые втулки с конусным переходом.

При выборе фланцев для разъемных соединений важно обращать внимание на качество крепежных элементов. На них не должно быть заусенцев и острых краев, так как такие дефекты могут повредить ПЭ трубы. Процесс соединения полиэтиленовых труб диаметром более 50 мм осуществляется по простой схеме. Сначала необходимо ровно обрезать трубу в месте стыковки с другой частью системы. Затем аккуратно наденьте фланец на трубу и установите сверху резиновую прокладку.

Уплотнительный элемент должен заходить за срез не более чем на 1 см. После этого надвиньте фланец на прокладку и соедините его (с помощью болтов) с ответным фланцем. Болты следует затягивать осторожно, так как чрезмерное усилие может привести к трещинам в полиэтиленовой трубе.

Фланцевые адаптеры (ПФРК). Монтаж фланцевой арматуры и задвижек

Интересные факты

Вот несколько интересных фактов о соединении полиэтиленовых труб со стальными:

1. Разные методы соединения: Существует несколько способов соединения полиэтиленовых и стальных труб, включая механические фитинги, сварку и использование переходников. Каждый метод имеет свои преимущества и недостатки, и выбор зависит от конкретных условий эксплуатации и требований к системе.

2. Тепловое расширение: Полиэтилен и сталь имеют разные коэффициенты теплового расширения. Это означает, что при изменении температуры соединение может подвергаться дополнительным нагрузкам. При самостоятельном монтаже важно учитывать этот фактор, чтобы избежать утечек или повреждений.

3. Специальные фитинги: Для соединения полиэтиленовых и стальных труб часто используются специальные переходные фитинги, которые обеспечивают надежное и герметичное соединение. Эти фитинги могут быть выполнены из различных материалов, таких как латунь или нержавеющая сталь, что позволяет избежать коррозии и продлить срок службы системы.

Фитинги – простая сборка системы

Компоненты систем коммуникаций, такие как отопление и водоснабжение, часто соединяются с помощью фитингов. Эти элементы играют ключевую роль в подключении полиэтиленовых труб к металлическим фильтрам, счетчикам, смесителям и другим элементам трубопровода. На фитингах может быть нарезана как наружная, так и внутренняя резьба. Конструктивно они представляют собой специальные переходники с резьбой и муфтой.

При выборе фитингов важно учитывать диаметр металлической трубы, к которой они будут присоединяться.

Переходники идеально подходят для трубопроводов с множеством изгибов и поворотов. Сборка системы (стальные или чугунные трубы в сочетании с полиэтиленовыми) с использованием фитингов осуществляется следующим образом:

1. Открутите муфту металлической трубы. Если соединение полиэтиленовой и стальной труб происходит на другом участке, обрежьте старую металлическую трубу. Затем смазать отрезанный край маслом или солидолом и нарежьте новую резьбу для фитинга с помощью резьбореза. Эта операция не представляет сложности для опытного мастера.
2. Очистите резьбу на трубе, обмотайте её фум-лентой или обычной паклей. Нанесите сверху силикон. Ленту или паклю наматывают в небольшом количестве, достаточно сделать пару-тройку витков. Край намотанного материала должен быть направлен по ходу резьбы.
3. Накручивайте соединительный фитинг на резьбу руками (не используйте ключи или другие инструменты). Чрезмерное усилие может повредить переходник.
4. Вставьте полиэтиленовую трубу в муфту на другом конце фитинга и припаивайте её.
5. Обработайте соединение герметиком.

Теперь вы успешно соединили полиэтиленовую (или полипропиленовую) трубу со стальной. Включите воду (если устанавливали систему водоснабжения) и проверьте место соединения фитинга на наличие утечек. Если обнаружите протечку, немного подтяните переходник. Завершите работу обработкой герметиком соединения. Полноценное использование трубопровода возможно через 3–4 часа, за это время герметик полностью высохнет.

Элементы соединения полипропиленовых труб (полипропиленовые фитинги)

Преимущества и недостатки соединения полиэтиленовых и стальных труб

Соединение полиэтиленовых труб со стальными имеет свои особенности, которые необходимо учитывать при выполнении работ. Рассмотрим основные преимущества и недостатки такого соединения.

Преимущества:

• Устойчивость к коррозии: Полиэтиленовые трубы не подвержены коррозии, что делает их идеальными для использования в системах, где присутствует влага. Соединение с металлическими трубами позволяет избежать проблем, связанных с коррозией стальных труб.
• Гибкость: Полиэтиленовые трубы обладают высокой гибкостью, что упрощает процесс монтажа и позволяет обойти препятствия без необходимости использования дополнительных соединительных элементов.
• Легкость: Полиэтиленовые трубы значительно легче стальных, что облегчает их транспортировку и установку, особенно в труднодоступных местах.
• Долговечность: Полиэтиленовые трубы имеют длительный срок службы, что делает их экономически выгодными в долгосрочной перспективе.

Недостатки:

• Температурные ограничения: Полиэтиленовые трубы имеют ограничения по температуре, при превышении которых они могут деформироваться. Это важно учитывать при соединении с металлическими трубами, которые могут нагреваться.
• Разные коэффициенты теплового расширения: Полиэтилен и сталь имеют разные коэффициенты теплового расширения, что может привести к напряжениям в местах соединения при изменении температуры.
• Сложность соединения: Для качественного соединения полиэтиленовых и стальных труб требуется использование специальных переходников и фитингов, что может усложнить процесс монтажа.
• Стоимость: Хотя полиэтиленовые трубы могут быть дешевле в производстве, стоимость переходников и дополнительных элементов может увеличить общие затраты на проект.

Таким образом, соединение полиэтиленовых и стальных труб имеет свои плюсы и минусы, которые необходимо учитывать при планировании и выполнении работ. Правильный выбор материалов и методов соединения поможет избежать проблем в будущем и обеспечит надежность всей системы.

Необходимые инструменты и материалы для работы

Для успешного соединения полиэтиленовых труб со стальными необходимо подготовить определённые инструменты и материалы. Правильный выбор и наличие всех компонентов значительно упростят процесс и обеспечат надежность соединения.

1. Инструменты:

• Нож для резки труб: Для полиэтиленовых труб потребуется специальный нож или резак, который обеспечит ровный и чистый срез. Это важно для создания качественного соединения.
• Ключи и отвертки: В зависимости от типа соединительных элементов могут понадобиться различные ключи (например, рожковые или гаечные) и отвертки для затягивания крепежей.
• Инструмент для обжима: Если вы используете фитинги с обжимом, потребуется специальный инструмент для обжима, который обеспечит надежное соединение.
• Измерительные инструменты: Линейка или рулетка помогут точно измерить длину труб и отрезать их нужного размера.
• Дрель и сверла: Если необходимо просверлить отверстия в стальной трубе для установки фитингов, потребуется дрель и соответствующие сверла.

2. Материалы:

• Полиэтиленовые трубы: Выбор труб зависит от назначения системы (водоснабжение, отопление и т.д.). Убедитесь, что трубы имеют соответствующий диаметр и давление.
• Стальные трубы: Для соединения с полиэтиленом также подойдут трубы из черной или нержавеющей стали. Важно, чтобы они были в хорошем состоянии и не имели коррозии.
• Фитинги: Для соединения полиэтиленовых и стальных труб используются специальные фитинги, которые могут быть резьбовыми или с обжимом. Выбор фитингов зависит от типа соединения и диаметра труб.
• Уплотнительные материалы: Для обеспечения герметичности соединений могут понадобиться уплотнительные ленты или пасты, особенно если используются резьбовые соединения.
• Антикоррозийные покрытия: Если стальные трубы будут находиться в условиях повышенной влажности, рекомендуется использовать антикоррозийные покрытия для защиты от ржавчины.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс соединения полиэтиленовых труб со стальными и обеспечить надежность и долговечность вашей системы. Не забывайте о безопасности: используйте защитные очки и перчатки при работе с инструментами и материалами.

Советы по предотвращению утечек и обеспечению надежности соединений

При соединении полиэтиленовых труб со стальными важно учитывать несколько ключевых аспектов, чтобы избежать утечек и обеспечить надежность соединений. Вот несколько советов, которые помогут вам в этом процессе.

1. Выбор подходящих фитингов

Для соединения полиэтиленовых и стальных труб необходимо использовать специальные фитинги, которые предназначены для работы с обоими типами материалов. Наиболее распространены комбинированные фитинги, которые имеют одну сторону для стальной трубы и другую для полиэтиленовой. Убедитесь, что фитинги соответствуют диаметру труб и имеют необходимую прочность.

2. Подготовка труб

Перед соединением труб необходимо тщательно подготовить их концы. Стальную трубу следует очистить от ржавчины и загрязнений, а полиэтиленовую – обрезать под углом 90 градусов, чтобы обеспечить ровный и чистый срез. Это поможет избежать проблем с герметичностью соединения.

3. Использование уплотнительных материалов

Для предотвращения утечек рекомендуется использовать уплотнительные материалы, такие как фум-лента или специальные уплотнительные кольца. Уплотнительные кольца должны быть установлены в соответствии с инструкциями производителя фитингов. Это обеспечит надежное и герметичное соединение.

4. Правильная затяжка соединений

При соединении труб важно правильно затянуть фитинги. Избегайте чрезмерного усилия, так как это может привести к повреждению труб или фитингов. Используйте динамометрический ключ, чтобы обеспечить равномерное и безопасное затягивание. Следуйте рекомендациям производителя по моменту затяжки.

5. Проверка на утечки

После завершения соединения обязательно проведите проверку на утечки. Для этого можно использовать мыльный раствор, который поможет выявить даже небольшие утечки. Если пузырьки образуются в местах соединения, это сигнализирует о необходимости повторной затяжки или замены уплотнительных материалов.

6. Учет температурных изменений

Полиэтиленовые трубы могут расширяться и сжиматься под воздействием температурных изменений. Убедитесь, что соединения имеют достаточный запас прочности и гибкости, чтобы справляться с этими изменениями. В некоторых случаях может потребоваться установка компенсаторов для предотвращения напряжений в соединениях.

Следуя этим рекомендациям, вы сможете надежно соединить полиэтиленовые и стальные трубы, минимизируя риск утечек и обеспечивая долговечность системы. Помните, что качественное выполнение всех этапов соединения – залог успешной работы вашей водопроводной или отопительной системы.
