В мире резьбового крепежа соединительная гайка занимает особое место, обеспечивая надежное соединение между двумя болтами и позволяя создавать прочные конструкции. Однако это далеко не единственный вид крепежа, и в данной статье мы рассмотрим различные типы гаек, их особенности и способы применения. Вы узнаете, как правильно выбрать крепеж для конкретных задач, а также получите полезные советы по работе с ржавыми соединениями, которые помогут избежать неприятностей при ремонте и монтаже.

Откуда нам знакома гайка?

Закручивание гаек знакомо многим с раннего возраста. Большинство детей, особенно мальчики, имели металлические конструкторы, где осваивали основы слесарного дела. Сегодня применение гаек стало гораздо более разнообразным. Эти крепежные элементы имеют внутреннюю резьбу, что позволяет им соединяться с деталями с внешней резьбой, такими как болты, винты или шпильки. С внешней стороны гайка может иметь различные формы: от привычного шестигранника до колпачков или петель.

Внешний вид гайки и сфера её использования определяют классификацию этих крепежных изделий. Гайки также маркируются по материалу изготовления, степени обработки, прочности, высоте, диаметру и другим параметрам. Рассмотрим подробнее эти нюансы и выясним, где и как применяются различные виды гаек, а также их особенности эксплуатации.

Фото соединительной гайки, nestormedia.com На фото — соединительная гайка, nestormedia.com Фото разновидности соединительной гайки, nestormedia.com Фото гайки самоконтрящейся, nestormedia.com Фото гайки шестигранник, nestormedia.com

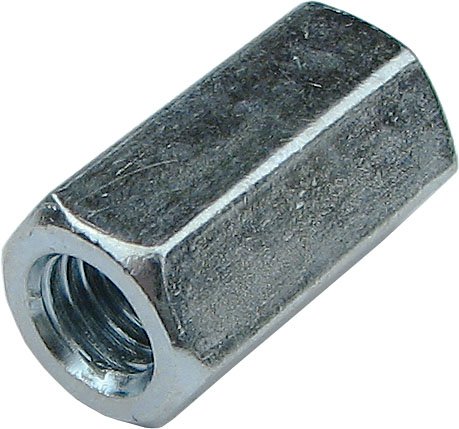

Гайка соединительная — удлиненная DIN 6334

Закручивание гаек начинают с изучения свойств

Начнем с материала, из которого изготавливаются гайки. В магазинах чаще всего встречаются изделия из стали — как легированной, так и обычной. Также существуют варианты из алюминия, латуни, бронзы, меди, платины и даже пластика. Медные крепежи широко используются в электротехнике, а платиновые находят применение в медицине, особенно в травматологии. Они часто используются в протезах, так как этот металл химически инертен и не вызывает отторжения организма, что позволяет им служить без замены до 10 лет.

По степени обработки гайки делятся на три категории: чистые, получистые и черные. Чистые гайки выглядят аккуратно, так как обработаны шлифовальным кругом со всех сторон. Получистые имеют гладкую поверхность только с одной стороны, которая соприкасается с деталью, в то время как черные гайки не подвергаются дополнительной обработке и изготавливаются только путем штамповки и нарезки резьбы. Также стоит обратить внимание на высоту гайки. Высокими считаются изделия с высотой 0.8 d (0.8 диаметра), которые используются в соединениях, подверженных значительным растягивающим нагрузкам. В условиях с критическими температурами высота может достигать 1.2 d, что соответствует усиленным гайкам. Низкие крепежи, в свою очередь, способны выдерживать значительно меньшие нагрузки.

Гайка шестигранная соединительная DIN 6334

Интересные факты

Вот несколько интересных фактов о резьбовом крепеже, включая соединительные гайки:

1. Разнообразие резьбы: Существует множество типов резьбы, включая метрическую, дюймовую и специальную. Каждая из них имеет свои стандарты и применения. Например, метрическая резьба используется в большинстве стран, тогда как дюймовая резьба распространена в США и некоторых других странах.

2. Соединительные гайки: Соединительные гайки, или муфты, используются для соединения двух стержней с резьбой. Они могут быть выполнены из различных материалов, включая сталь, латунь и пластик, что позволяет использовать их в разных условиях, от легких конструкций до тяжелых промышленных приложений.

3. Инновации в крепеже: Современные технологии, такие как 3D-печать, начинают использоваться для создания уникальных крепежных решений. Это позволяет разрабатывать нестандартные формы и размеры, которые идеально подходят для специфических задач, что значительно расширяет возможности применения резьбового крепежа в различных отраслях.

Маркировка гаек – что значат цифры?

Основная маркировка указывает на класс прочности, который определяется максимальным напряжением (давлением), которое может выдержать резьба. Это означает, что крепежный болт должен соответствовать указанному классу. При правильном выборе нагрузка, превышающая допустимые значения, приведет к разрушению стержня болта, а не к повреждению резьбы гайки. Существует несколько нормативных документов, по которым осуществляется маркировка гаек по классу прочности: ГОСТ, ISO и SAE. Первые два представляют собой стандарты, по которым производятся эти изделия, а последняя аббревиатура обозначает Общество автомобильных инженеров, где используются иные единицы измерения нагрузок и могут быть отличия в формулировках классов.

Согласно международным и отечественным стандартам, гайки классифицируются по классам в зависимости от их диаметра (d), высоты и типа резьбы. Цифра класса прочности умножается на 100 и указывает на максимальное напряжение, которое может выдержать резьба в мегапаскалях (МПа). Если высота изделия составляет 0.8 d или больше, а резьба крупная, выделяются классы 4, 5, 6, 8, 9, 10 и 12. Если высота равна 0.8 d или более, а резьба мелкая, классы будут меньше и обозначаться цифрами 5, 6, 8, 10 и 12. Когда высота гайки составляет от 0.5 до 0.8 d, классы будут 04 или 05. Цифра класса для гаек с высотой более 0.8 d должна совпадать с первой цифрой класса прочности болта. Гайки с классами 04 и 05 указывают на меньшую прочность, что требует соответствующего выбора болта, а вторая цифра обозначает предельную нагрузку в мегапаскалях.

https://youtube.com/watch?v=O1ke9m3Lqjs

Соединительная гайка и другие специфические изделия

Теперь рассмотрим различные типы крепежей и их особенности. Начнем с классических шестигранных болтов. Это наиболее распространенные элементы в неподвижных болтовых соединениях. Они могут быть простыми или прорезными (с прорезями на гранях), что позволяет им выдерживать высокие уровни вибрации. В таких случаях, помимо резьбы, болты дополнительно фиксируются проволокой или шплинтом. Также существуют гайки шестигранной формы с бонкой для завальцовки на болт, декоративные варианты с сферической головкой и глухие шестигранные головки.

Все эти крепежные элементы можно открутить с помощью гаечного ключа нужного размера. Из традиционных гаек только отжимные (с барашком) не поддаются откручиванию ключом, так как у них есть ушки, которые можно открутить плоскогубцами.

Теперь перейдем к более специализированным вариантам. Соединительная гайка имеет продолговатую форму, оставаясь шестигранной. Она предназначена для крепления двух болтов – по одному с каждой стороны, фиксируя два соединения одновременно. Круглые варианты с прорезями и без могут использоваться в соединениях, рассчитанных на большие нагрузки. Их преимущество – меньшие размеры по сравнению с шестигранными, при этом они столь же надежны, что позволяет уменьшить вес крепежа без потери качества.

Самоконтрящиеся гайки предотвращают самораскручивание, что крайне важно в конструкциях, подверженных вибрационным нагрузкам. До появления таких крепежей приходилось использовать специальные механизмы, увеличивающие вес конструкции и усложняющие сборку. На первый взгляд это обычная гайка, часто шестигранная, но внутри нее находятся участки резьбы, которые при затягивании деформируются, препятствуя раскручиванию. Существуют также самоконтрящиеся герметичные гайки с фторопластовыми или нейлоновыми вставками в резьбе.

Стяжные гайки для опалубки от компании Санпол

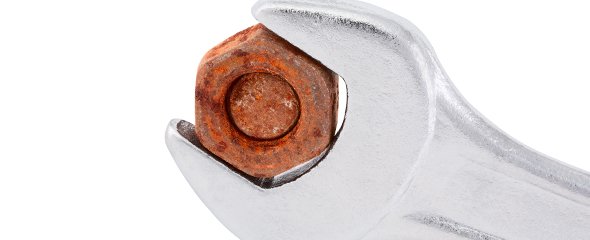

Как раскрутить гайку недеструктивными методами?

Теперь обсудим практическое применение различных элементов. Закручивать их несложно, для этого существуют специальные ключи, а в наше время популярны бытовые гайковерты. Однако раскрутка гайки часто становится настоящим испытанием, особенно если соединение старое и заржавело. Специалисты рекомендуют смазывать соединение перед закручиванием, чтобы гайка не «прикипела» со временем.

Если вы не предусмотрели этого, рассмотрим несколько способов решения проблемы. Если ваша цель — просто разделить детали, смело срезайте болт, это самый простой вариант. Если важно сохранить целостность крепежа, избегайте использования рожкового ключа, так как накидной ключ обеспечит более аккуратную работу. Теперь рассмотрим методы, которые помогут открутить застрявшую гайку без повреждений.

Сначала попробуйте сбить или разрушить ржавчину. Легко постучите по периметру крепежа, но не переусердствуйте, чтобы не погнуть металл. После этого попробуйте открутить гайку. Если она не поддается, перейдите к следующему методу. Возьмите зажигалку или строительный фен и нагрейте соединение, убедившись, что вокруг ничего не загорится или не расплавится. Ржавчина должна потрескаться, а металл немного расширится, что может ослабить «прикипевшее» соединение. Не дожидаясь остывания, попробуйте открутить гайку. Если она все еще не поддается, идем дальше.

Используйте керосин или другую смазочную жидкость; некоторые предпочитают магазинную кока-колу из-за ее агрессивной кислотной среды. Эти средства помогут размягчить или разъесть ржавчину. Нанесите их на крепеж и постучите, чтобы жидкость проникла глубже. Если есть возможность, окуните деталь в емкость с выбранным средством. Если гайка все еще не поддается, попробуйте деформировать ее грани, сделав зазубрину, и вставьте в нее минусовую отвертку (или зубило) и постучите молотком. Если и это не сработает, придется срезать соединение.

Открути самую сложную , заржавевшую гайку.

Разновидности резьбовых соединений

Резьбовые соединения являются одним из самых распространенных способов соединения деталей в различных отраслях промышленности и строительстве. Они обеспечивают надежность, простоту монтажа и демонтажа, а также возможность регулировки. В зависимости от конструкции и назначения, резьбовые соединения можно классифицировать на несколько основных типов.

1. Внешняя и внутренняя резьба

Резьба может быть как внешней, так и внутренней. Внешняя резьба располагается на стержне или болте, тогда как внутренняя резьба находится в гайке или другом элементе, предназначенном для соединения. Внешняя резьба обычно используется для создания болтовых соединений, а внутренняя — для гайковых соединений.

2. Правосторонняя и левосторонняя резьба

Резьба может быть правосторонней или левосторонней. Правосторонняя резьба — это наиболее распространенный тип, который закручивается по часовой стрелке. Левосторонняя резьба используется в специфических случаях, например, в механизмах, где требуется предотвращение самораскручивания под действием вращающихся сил.

3. Метрическая и дюймовая резьба

Резьбовые соединения также различаются по системе измерений. Метрическая резьба, принятая в большинстве стран, измеряется в миллиметрах, тогда как дюймовая резьба используется в США и некоторых других странах. Метрическая резьба обозначается через диаметр и шаг, например, М10×1.5, а дюймовая — через размер и количество витков на дюйм, например, 1/4″-20.

4. Специальные виды резьбы

Существуют также специальные виды резьбы, такие как трубная резьба, которая используется для соединения трубопроводов, и резьба с уплотнением, которая обеспечивает герметичность соединений. Эти виды резьбы имеют свои стандарты и требования, которые необходимо учитывать при выборе крепежа.

5. Резьбовые соединения с использованием дополнительных элементов

Для повышения надежности и прочности соединений могут использоваться дополнительные элементы, такие как шайбы, пружинные шайбы и фиксирующие кольца. Эти элементы помогают распределить нагрузку, предотвратить самораскручивание и улучшить герметичность соединений.

Таким образом, разнообразие резьбовых соединений позволяет выбрать оптимальный вариант для конкретной задачи, учитывая требования к прочности, герметичности и удобству монтажа. Правильный выбор типа резьбы и крепежа является залогом долговечности и надежности конструкций в различных областях применения.

Материалы для производства резьбового крепежа

Резьбовой крепеж, включая соединительные гайки, изготавливается из различных материалов, каждый из которых обладает своими уникальными свойствами и характеристиками. Выбор материала напрямую влияет на прочность, устойчивость к коррозии, вес и стоимость готового изделия.

Одним из самых распространенных материалов для производства резьбового крепежа является сталь. Стальные гайки могут быть выполнены из углеродной, легированной или нержавеющей стали. Углеродная сталь, как правило, используется для крепежа, который не подвержен коррозии, в то время как легированные и нержавеющие стали обеспечивают лучшую защиту от коррозии и механических повреждений. Нержавеющая сталь, в частности, часто применяется в условиях повышенной влажности или в агрессивных средах, таких как морская вода.

Другим популярным материалом является алюминий. Алюминиевые гайки легкие и обладают хорошей коррозионной стойкостью, что делает их идеальными для применения в авиационной и автомобильной промышленности. Однако алюминий имеет меньшую прочность по сравнению со сталью, что ограничивает его использование в высоконагруженных соединениях.

Пластик также находит свое применение в производстве резьбового крепежа. Пластиковые гайки, как правило, используются в легких конструкциях и в условиях, где требуется высокая коррозионная стойкость. Они не подвержены коррозии, но их механические свойства значительно ниже, чем у металлических аналогов, что ограничивает их применение в ответственных соединениях.

Кроме того, существуют специальные сплавы, такие как бронза и латунь, которые используются для производства резьбового крепежа в условиях, где требуется высокая стойкость к коррозии и износостойкость. Эти материалы часто применяются в сантехнических соединениях и в электротехнике, где важна проводимость и устойчивость к коррозии.

Важно отметить, что выбор материала для резьбового крепежа должен основываться не только на его механических свойствах, но и на условиях эксплуатации, таких как температура, влажность, наличие агрессивных химических веществ и механических нагрузок. Правильный выбор материала позволяет обеспечить долговечность и надежность соединений, что особенно критично в ответственных и нагруженных конструкциях.

Применение резьбового крепежа в различных отраслях

Резьбовой крепеж находит широкое применение в самых различных отраслях, благодаря своей универсальности и надежности. Он используется в строительстве, машиностроении, автомобилестроении, а также в производстве бытовой техники и электроники. Рассмотрим подробнее, как именно резьбовой крепеж, включая соединительные гайки, применяется в этих сферах.

Строительство: В строительной отрасли резьбовой крепеж используется для соединения различных конструктивных элементов, таких как балки, колонны и перекрытия. Соединительные гайки, болты и винты обеспечивают прочность и устойчивость конструкций, позволяя выдерживать значительные нагрузки. Например, в каркасных зданиях часто применяются болты с гайками для соединения металлических элементов каркаса, что обеспечивает надежность и долговечность всей конструкции.

Машиностроение: В машиностроении резьбовой крепеж играет ключевую роль в сборке различных механизмов и машин. Здесь используются как стандартные, так и специальные крепежные элементы, которые могут выдерживать высокие нагрузки и вибрации. Соединительные гайки и болты обеспечивают надежное соединение деталей, таких как двигатели, трансмиссии и другие узлы. Важно отметить, что в этой отрасли часто применяются крепежные элементы с антикоррозийным покрытием, что увеличивает их срок службы.

Автомобилестроение: В производстве автомобилей резьбовой крепеж используется для соединения кузовных деталей, подвески, двигателя и других систем. Здесь особенно важна точность и надежность крепежа, так как от этого зависит безопасность автомобиля. Соединительные гайки и болты должны соответствовать строгим стандартам качества и прочности, чтобы выдерживать экстремальные условия эксплуатации. В современных автомобилях также применяются специальные крепежные элементы, которые позволяют уменьшить вес конструкции и повысить топливную эффективность.

Бытовая техника и электроника: В производстве бытовой техники и электроники резьбовой крепеж используется для сборки различных устройств, таких как стиральные машины, холодильники, компьютеры и телевизоры. Здесь важна не только прочность соединений, но и их эстетика, так как многие устройства имеют видимые крепежные элементы. Производители часто используют специальные крепежные решения, которые позволяют скрыть резьбовые соединения и сделать продукцию более привлекательной для потребителей.

Таким образом, резьбовой крепеж, включая соединительные гайки, является незаменимым элементом в различных отраслях. Его применение обеспечивает надежность, безопасность и долговечность конструкций и изделий, что делает его важным компонентом в современном производстве.
