Стропильная система ломаной двухскатной крыши представляет собой сложный, но интересный элемент кровельного строительства, который требует внимательного подхода и точных расчетов. В этой статье мы подробно рассмотрим основные аспекты проектирования и монтажа такой системы, что поможет вам избежать распространенных ошибок и значительно упростить процесс. Мы также предоставим полезные видеоматериалы, которые наглядно демонстрируют ключевые этапы работы, что особенно важно для начинающих строителей, стремящихся освоить этот сложный, но увлекательный аспект строительства.

Особенности мансардной ломаной крыши и ее виды

Этот тип крыш, несмотря на сложность возведения стропильной системы, пользуется большой популярностью благодаря дополнительному помещению, площадь которого сопоставима с размерами жилых комнат. Такие конструкции имеют множество преимуществ, и самым значимым из них является мансардное пространство. Эту площадь можно легко обустроить под спальню или кабинет, что позволяет использовать её как полноценное жилое помещение.

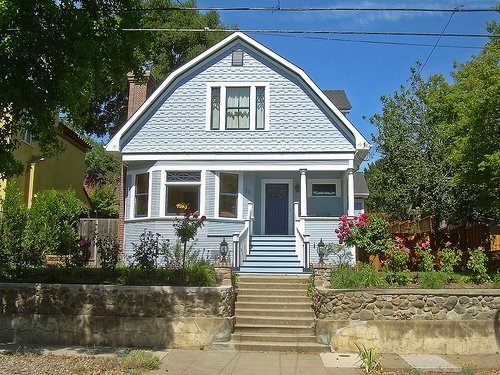

Кроме того, дом с ломаной мансардной крышей выделяется своей выразительностью, оригинальным внешним видом и гармонично вписывается в любой ландшафт. Такие крыши способствуют снижению теплопотерь, что позволяет сэкономить на утеплении и отоплении. При желании можно создать мансардную надстройку двухуровневого типа, однако расчёт и монтаж стропильной системы в этом случае будут более сложными, поэтому лучше доверить эту работу профессионалам.

Теперь рассмотрим некоторые недостатки таких конструкций. Во-первых, это трудности при монтаже и расчёте стропильной системы, а также более строгие требования к гидроизоляции. Из-за наклонного потолка стены мансарды будут низкими. Потребуется установка специальных окон, которые стоят дороже стандартных. На скатах крыши зимой может накапливаться снег, что негативно сказывается на инсоляции помещения. Прежде чем углубляться в тему стропильных систем ломаных двускатных и других крыш, стоит ознакомиться с их разновидностями.

Многие люди, услышав термин «ломаная крыша», представляют себе четырехскатную конструкцию для мансардного помещения, однако это не совсем верно.

Если говорить о количестве наклонных поверхностей, такие крыши могут быть от односкатных до четырехскатных. Самым простым вариантом являются односкатные крыши, где крепление осуществляется за счёт стен с различной высотой. Конструкция, состоящая из двух наклонных плоскостей, направленных в противоположные стороны, называется двухскатной. Следующий тип мансардной крыши предполагает наличие вертикальной стены в одном из торцов, в то время как другой торец дома имеет такие же изломы, как и боковые скаты. Эта конструкция легче, что является её преимуществом. Самым сложным вариантом является четырехскатная крыша, и трудности возникают не только на этапе монтажа, но и при расчётах. Однако она обладает самым изысканным внешним видом и наименьшим весом.

ОШИБКА, из-за которой КРЫША упадёт вам НА ГОЛОВУ! / Как сделать стропильную систему ПО УМУ?

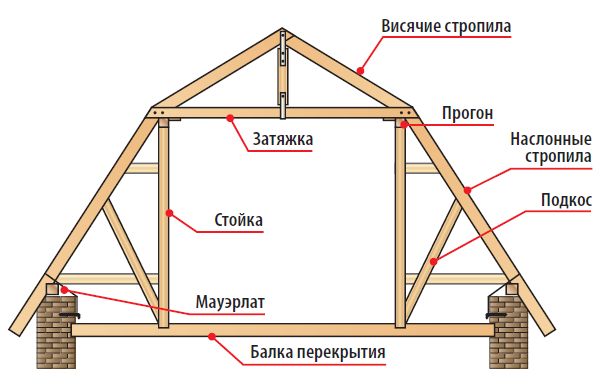

Особенности стропильной системы

Сегодня найти изображения стропильных систем ломаной двухскатной крыши несложно — достаточно воспользоваться интернетом. Однако полагаться только на фотографии сложно, так как они не передают всех тонкостей. Поэтому давайте рассмотрим их более детально.

В качестве основного строительного материала обычно используется древесина. Она подвержена воздействию огня, термитов, а также может страдать от плесени и гниения. Тем не менее, решить эти проблемы просто — достаточно обработать дерево специальными защитными средствами, которые доступны в специализированных магазинах.

При установке расчет шага обрешетки зависит от типа кровельного материала. Например, для жесткой кровли расстояние между элементами должно составлять около 30 см. Для мягкой кровли рекомендуется использовать сплошную решетчатую конструкцию с шагом около трех сантиметров. Также важно обратить внимание на вентиляционную систему, так как она увеличивает срок службы древесины. Теперь давайте подробнее рассмотрим практические аспекты монтажа.

Мансардная стропильная система (ломанная крыша)

Интересные факты

Вот несколько интересных фактов о стропильной системе ломаной двухскатной крыши:

1. Эстетика и функциональность: Ломаная двухскатная крыша не только придаёт зданию уникальный внешний вид, но и обеспечивает эффективный отвод дождевой воды и снега. Благодаря своей конструкции, такая крыша может быть более устойчивой к сильным ветрам и снеговым нагрузкам, что делает её популярной в регионах с неблагоприятными климатическими условиями.

2. Оптимизация пространства: Стропильная система ломаной крыши позволяет максимально использовать пространство под крышей. Это может быть полезно для создания мансардных этажей или чердаков, которые могут служить дополнительными жилыми или хозяйственными помещениями.

3. Индивидуальный подход к проектированию: Каждая ломаная крыша уникальна и требует индивидуального проектирования. Это связано с тем, что угол наклона и форма стропильной системы могут варьироваться в зависимости от архитектурных решений и климатических условий. Такой подход позволяет архитекторам и строителям создавать оригинальные и функциональные здания, соответствующие потребностям заказчика.

Как правильно сделать крышу. Стропильная система и её узлы. ЖКВ Саморучка

Монтаж стропильной системы мансардной ломаной крыши

Теперь перейдем к практической части. Этот процесс не прост, и если есть возможность, лучше обратиться к специалистам. Тем не менее, при желании вполне реально справиться с этой задачей самостоятельно.

Как произвести монтаж стропильной системы мансардной ломаной крыши — пошаговая схема

Шаг 1: Проект и расчеты

Выбор материалов — это первый шаг в любом строительном процессе, включая кровельные работы. Необходимо провести расчет стропильной системы для ломаной крыши, двухскатной конструкции или любой другой. Важно определить количество строительных материалов, основываясь на геометрических характеристиках мансардной ломаной кровли, а также рассчитать ее несущую способность. Учитывайте все аспекты: от веса строительного материала до потенциальных нагрузок. В интернете доступны специальные программы для расчетов, но важно учитывать все факторы. Даже небольшая ошибка может значительно усложнить процесс работы.

Шаг 2: Подбор материалов

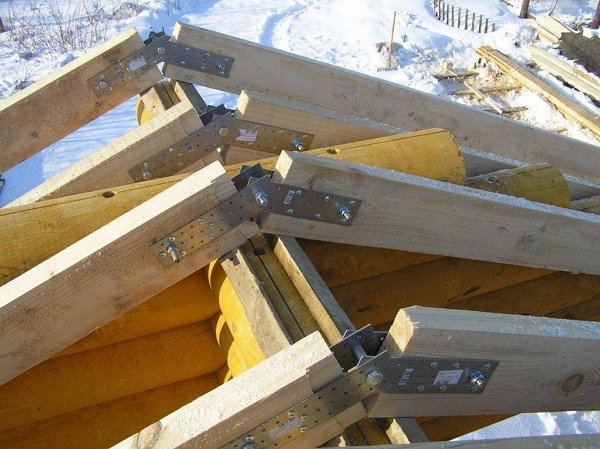

Расчеты завершены, и теперь можно отправляться в магазин за необходимыми материалами. Вам понадобятся деревянные балки и крепежные элементы для надежного соединения стропильных ног и их крепления к мауэрлату. Схему размещения крепежей можно увидеть на наших фотографиях. Все компоненты должны быть высокого качества. Даже незначительные дефекты недопустимы, так как конструкция требует особой ответственности.

Шаг 3: Монтажные работы

Монтаж стропильной системы ломаной мансардной крыши начинается с установки мауэрлата, который фиксируется на заранее установленных шпильках. Затем устанавливаются стропы, которые крепятся с помощью металлических скоб. Этот процесс схож с установкой стропил обычной двускатной крыши. Сначала монтируем крайние стропильные ноги, затем натягиваем между ними нерастягивающуюся нить, которая будет служить маяком, и устанавливаем промежуточные балки. Важно не только закрепить балки к мауэрлату, но и соединить их распорками. Это обеспечит конструкции дополнительную прочность и надежность.

Преимущества и недостатки ломаной крыши

Ломанная крыша, или крыша с ломаным профилем, представляет собой конструкцию, которая сочетает в себе элементы как односкатной, так и двускатной крыши. Она обладает уникальными характеристиками, которые делают её популярной среди архитекторов и строителей. Рассмотрим основные преимущества и недостатки данной конструкции.

Преимущества

• Эстетика: Ломанная крыша придаёт зданию оригинальный и современный вид. Архитекторы могут использовать различные углы и высоты, чтобы создать уникальный силуэт, который выделяет здание на фоне других.
• Дополнительное пространство: Благодаря своей конструкции, ломаная крыша позволяет создать мансардные помещения, которые могут быть использованы как жилые комнаты, офисы или даже склады. Это особенно актуально для небольших участков, где каждый квадратный метр на счету.
• Улучшенная вентиляция: Ломаная крыша способствует лучшему воздухообмену в мансардных помещениях. Это позволяет избежать накопления влаги и улучшает микроклимат внутри здания.
• Снеговая нагрузка: Угол наклона ломаной крыши может быть оптимизирован для снижения снеговой нагрузки. Это особенно важно в регионах с обильными снегопадами, так как позволяет избежать повреждений конструкции.
• Энергоэффективность: Ломаная крыша может быть спроектирована с учетом современных теплоизоляционных материалов, что способствует снижению затрат на отопление и кондиционирование.

Недостатки

• Сложность конструкции: Стропильная система ломаной крыши требует более сложных расчетов и проектирования по сравнению с традиционными двускатными крышами. Это может увеличить время и стоимость строительства.
• Увеличенные затраты на материалы: Использование различных углов и форм может потребовать больше строительных материалов, что также увеличивает общую стоимость проекта.
• Трудности в ремонте: В случае повреждений или необходимости ремонта, доступ к некоторым участкам крыши может быть затруднён из-за её сложной формы. Это может привести к дополнительным затратам на обслуживание.
• Проблемы с водоотведением: Неправильное проектирование ломаной крыши может привести к проблемам с отводом дождевой воды, что в свою очередь может вызвать протечки и повреждения внутренних помещений.
• Необходимость в профессиональном подходе: Для успешной реализации проекта требуется опытный архитектор и квалифицированные строители, что может быть не всегда доступно.

Таким образом, ломаная крыша имеет как свои преимущества, так и недостатки. При правильном подходе и учете всех нюансов, она может стать отличным решением для создания уникального и функционального пространства.

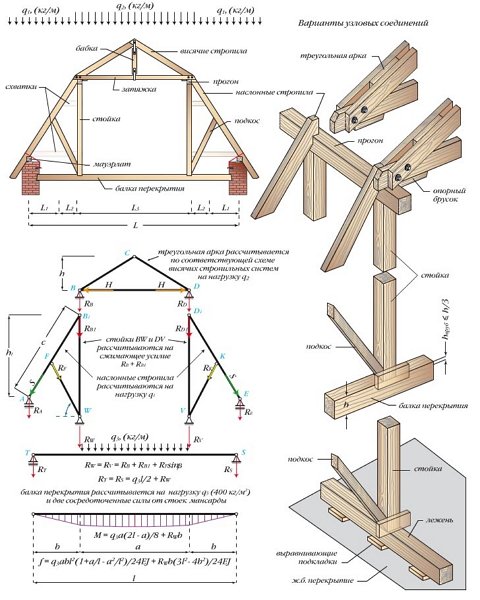

Расчет нагрузки на стропильную систему

Расчет нагрузки на стропильную систему ломаной двухскатной крыши является одним из ключевых этапов проектирования, так как от этого зависит не только долговечность конструкции, но и безопасность эксплуатации здания. Нагрузки, действующие на стропильную систему, можно разделить на несколько категорий: постоянные, временные и экстремальные.

Постоянные нагрузки включают в себя вес самой крыши, стропил, обрешетки и кровельного материала. Эти нагрузки можно рассчитать, исходя из плотности используемых материалов. Например, для деревянных стропил плотность составляет около 600-800 кг/м³, а для металлочерепицы — около 5-7 кг/м². Важно учитывать и дополнительные элементы, такие как снегозадержатели, которые могут увеличить вес конструкции.

Временные нагрузки возникают под воздействием внешних факторов, таких как снег, дождь и ветер. Для расчета снеговой нагрузки необходимо учитывать климатические условия региона, где строится здание. Существуют специальные таблицы, которые помогают определить расчетную снеговую нагрузку в зависимости от местоположения. Например, в северных регионах снеговая нагрузка может достигать 200-300 кг/м², тогда как в южных — всего 50-100 кг/м².

Ветровая нагрузка также играет важную роль в расчете. Она зависит от высоты здания, его расположения и формы крыши. Для ломаной крыши, имеющей сложную геометрию, необходимо учитывать не только силу ветра, но и его направление, так как это может существенно повлиять на распределение нагрузки по стропилам.

Кроме того, необходимо учитывать экстремальные нагрузки, такие как землетрясения или сильные ураганы. Эти нагрузки могут быть непредсказуемыми, и для их учета используются специальные коэффициенты, которые увеличивают расчетные нагрузки на стропильную систему.

При проведении расчетов важно использовать современные методы и программы, которые позволяют учитывать все факторы и обеспечивают точность расчетов. Также рекомендуется привлекать специалистов, обладающих опытом в проектировании стропильных систем, чтобы избежать ошибок, которые могут привести к серьезным последствиям.

В заключение, правильный расчет нагрузки на стропильную систему ломаной двухскатной крыши — это основа для создания надежной и долговечной конструкции. Учитывая все вышеперечисленные факторы, можно обеспечить безопасность и комфорт эксплуатации здания на протяжении многих лет.

Устойчивость и долговечность материалов для стропильной системы

При проектировании стропильной системы ломаной двухскатной крыши особое внимание следует уделить выбору материалов, так как от их устойчивости и долговечности зависит не только срок службы крыши, но и безопасность всего здания. Основные материалы, используемые для стропильных систем, включают древесину, металл и композитные материалы, каждый из которых имеет свои преимущества и недостатки.

Древесина является традиционным и наиболее распространенным материалом для стропильных систем. Она обладает хорошими прочностными характеристиками, легкостью и доступностью. Однако для обеспечения долговечности деревянных конструкций необходимо использовать качественные сорта древесины, обработанные антисептиками и огнезащитными составами. Это поможет предотвратить гниение, поражение насекомыми и огнеопасность. Также важно учитывать влажность древесины при ее использовании, так как избыточная влага может привести к деформации и снижению прочности.

Металлические конструкции, такие как стальные или алюминиевые балки, становятся все более популярными благодаря своей высокой прочности и долговечности. Они не подвержены гниению и воздействию насекомых, что делает их идеальными для использования в условиях повышенной влажности. Однако металлические элементы требуют защиты от коррозии, что может увеличить общие затраты на строительство. Кроме того, металлические конструкции имеют большую массу, что необходимо учитывать при проектировании фундамента.

Композитные материалы, такие как стеклопластик или углепластик, представляют собой современное решение для стропильных систем. Они обладают высокой прочностью при низком весе, устойчивы к воздействию влаги и химических веществ. Однако их стоимость может быть значительно выше, чем у традиционных материалов, что ограничивает их применение в массовом строительстве.

При выборе материалов для стропильной системы необходимо учитывать не только их физические и механические свойства, но и климатические условия региона, в котором будет построено здание. Например, в районах с высокой влажностью предпочтительнее использовать металлические или композитные конструкции, тогда как в сухих и теплых климатах можно обойтись древесиной. Также стоит обратить внимание на возможность комбинирования различных материалов для достижения оптимального баланса между стоимостью, прочностью и долговечностью.

В заключение, устойчивость и долговечность материалов для стропильной системы ломаной двухскатной крыши играют ключевую роль в обеспечении надежности и долговечности всей конструкции. Правильный выбор и грамотное использование материалов помогут создать надежную и долговечную крышу, способную выдержать любые испытания времени и погодных условий.
