Таль ручная шестеренная – это незаменимый инструмент для выполнения различных бытовых задач, связанных с подъемом и перемещением тяжелых грузов. В данной статье мы подробно рассмотрим особенности и преимущества этого устройства, его конструкцию и принцип работы, а также поделимся полезными советами по выбору и эксплуатации. Вы узнаете, как таль может значительно упростить выполнение работ, требующих физической силы, и повысить безопасность при подъеме тяжелых предметов. Кроме того, в статье будет представлено видео, демонстрирующее работу тали в реальных условиях, что поможет лучше понять ее функциональность и возможности.

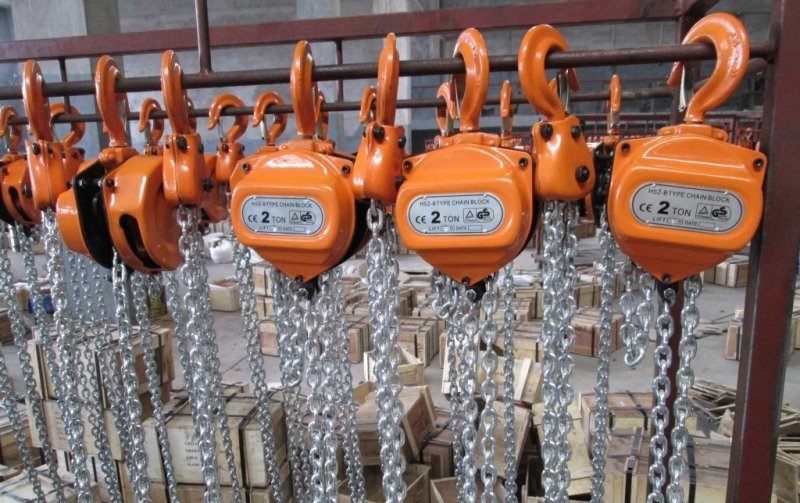

Чем отличается таль ручная шестеренная

Выбор подходящего подъемного механизма может быть сложной задачей для тех, кто не сталкивался с такими устройствами. На рынке представлено множество вариантов, включая рычажные и червячные тали. Однако особое внимание стоит уделить цепным ручным шестереночным тальям, как стационарным, так и передвижным. Главное преимущество этих механизмов — необходимость непосредственного участия оператора. Для управления нужно либо нажимать на рычаг, либо вращать рукоятку. В отличие от них, шестереночные тали позволяют управлять подъемом груза с расстояния, просто вращая специальный шкив или тянув за замкнутую тяговую цепь.

Для работы шестереночного подъемного механизма достаточно установить кольцо, к которому крепится верхний фиксирующий крюк. Таль можно также прикрепить к специальной каретке, которая перемещается по двутавровой балке на роликах, а управление перемещением осуществляется с помощью бесконечной тяговой цепи. Подъем груза может осуществляться вертикально и горизонтально с уровня оператора до высоты 12 метров, в то время как рычажные и червячные устройства требуют от пользователя подъема на определенную высоту. В отдельную категорию подъемных механизмов входят тельферы — электрические тали с пультом управления. Однако, поскольку они не относятся к ручным устройствам, мы не будем их рассматривать.

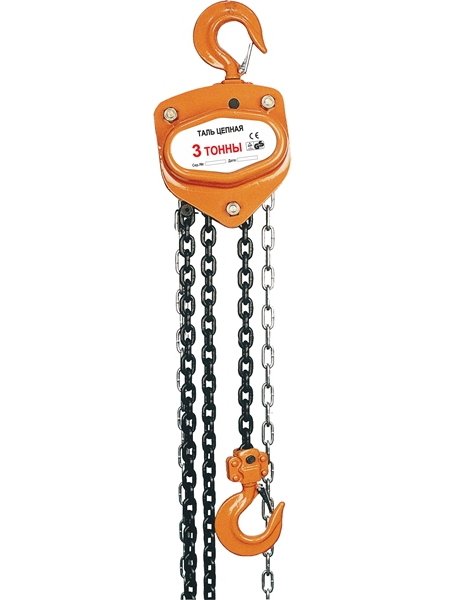

Таль ручная шестеренная СВ-360

Как работает таль ручная шестеренчатая

Принцип работы рассматриваемого механизма прост, что обеспечивает его высокую надежность. Бесконечная замкнутая цепь вращается с помощью шкива и перекинута через специальное тяговое колесо, расположенное сбоку от корпуса тали. Крутящий момент передается на две шестерни через приводной вал с зубчатой насечкой, что определяет направление вращения тягового колеса. Затем, с помощью еще одного зубчатого колеса, приводится в действие грузовой блок со звездочкой, через который проходит пластинчатая цепь (она может быть двойной или тройной в зависимости от допустимой нагрузки на таль).

Количество операторов, работающих с механизмом, может варьироваться: им могут управлять как один человек, так и три. Скорость подъема груза на определенную высоту зависит от числа пользователей, которые тянут замкнутую сварную цепь. Если представить, что тяговая цепь не соединена в кольцо, то в руках окажутся два конца. Потянув за один из них, мы заставим вал вращаться в одну сторону, и крюк опустится. Если потянуть за другой конец, груз поднимется. Однако, учитывая, что ручная шестеренчатая таль может находиться на высоте до 12 метров, один из концов тяговой цепи быстро исчезнет под потолком, поэтому она и замкнута. Чтобы оператору не приходилось удерживать груз на высоте, механизм оснащен дисковым тормозом, расположенным в тяговом колесе.

Как работает ручная цепная таль

Интересные факты

Вот несколько интересных фактов о ручной шестеренной тали, используемой в бытовых нуждах:

1. Принцип работы: Ручные шестеренные тали работают по принципу механического преимущества. Они используют систему шестерен и блоков, что позволяет значительно уменьшить усилие, необходимое для подъема тяжелых предметов. Это делает их идеальными для использования в домашних условиях, например, при подъеме мебели на верхние этажи или в мансарды.

2. Универсальность применения: Такие подъемники могут использоваться не только в быту, но и в различных сферах, таких как строительство, садоводство и даже в спортивных мероприятиях. Их можно применять для подъема грузов на высоту, что делает их незаменимыми в ситуациях, когда требуется перемещение тяжелых предметов.

3. Безопасность и надежность: Современные ручные шестеренные тали часто оснащены дополнительными системами безопасности, такими как тормоза и предохранительные механизмы, что минимизирует риск падения груза. Это особенно важно в бытовых условиях, где безопасность является приоритетом при работе с тяжелыми предметами.

Технические характеристики шестереночной тали

Устройство, состоящее из нескольких компонентов, должно быть надежным. Однако заявленная производителем прочность не всегда соответствует реальности. Поэтому важно, чтобы в характеристиках тали был указан сплав, из которого изготовлены зубчатые колеса. Наилучшим вариантом для шестерен является легированная сталь с содержанием углерода от 0,1 до 0,6 процента. Цепи рекомендуется выбирать вороненые или оцинкованные, так как они обеспечивают хорошую защиту от коррозии. Механизм обычно защищен от ударов прочным кожухом.

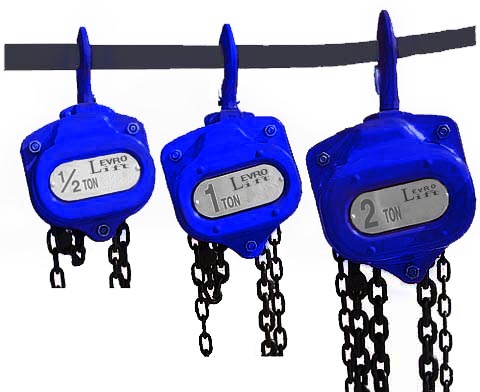

Все тали, включая шестереночные, представлены в различных моделях, каждая из которых имеет свою грузоподъемность. Эта грузоподъемность определяет и другие параметры, такие как диаметр цепей, их количество в блоке, масса на метр, а также вес самой тали и ее габариты. Последние два показателя учитываются вместе с цепями, то есть от верхнего крюка (зацепного) до нижнего (тягового) в самой верхней точке. Высота, на которую могут подниматься грузы, варьируется от 3 до 12 метров в зависимости от модели. Все эти характеристики можно увидеть и сравнить в таблице:

Размеры тали определяются следующими параметрами: A – общая высота устройства, B – ширина профиля, C – лицевая ширина, G – внутренний диаметр крюка, H – длина предохранительного замка.

Цепная таль

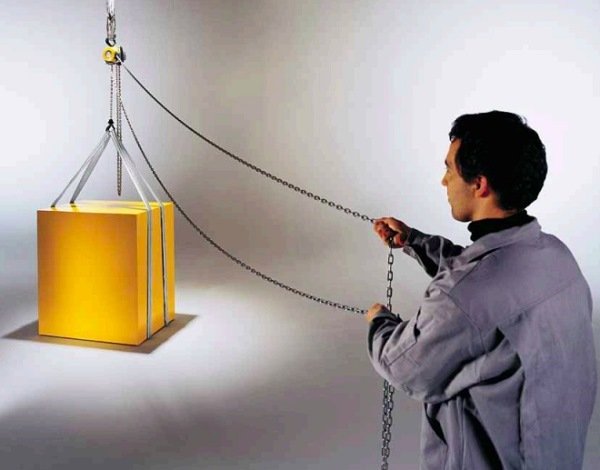

Применение талей

В загородном хозяйстве подъемные устройства решают множество задач. Обычно их ассоциируют с поднятием тяжестей к чердачному окну. Это могут быть мешки с кормом для птиц или коров, спрессованные тюки сена и строительные материалы для ремонта крыши. При строительстве дома ручная таль становится незаменимой, особенно при возведении каркасных конструкций. Достаточно приобрести мини-кран — мобильную консольную стрелу — или собрать аналогичную конструкцию из древесины, чтобы получить собственное строительное оборудование. С его помощью можно опускать железобетонные блоки в траншеи для ленточного фундамента забора или здания, устанавливать тяжелые столбы в вертикальном положении и поднимать кирпичи на второй этаж строящегося коттеджа.

Настоятельно не рекомендуется использовать таль для подъема людей или животных на высоту, так как это является серьезным нарушением техники безопасности.

В гараже этот механизм также полезен, например, для подъема кузова автомобиля или извлечения двигателя из-под капота. Даже в квартире можно найти ему применение, особенно при высоких потолках. Например, владелец скутера или мопеда может легко поднять свое средство на балкон второго этажа. С помощью выносной стрелы вы поднимете мебель на верхний этаж или прямо в помещение малоэтажного дома, а также спустите ее при переезде. Найти применение тали не составит труда, главное — правильно выбрать устройство в соответствии с расчетной нагрузкой.

Таль.mp4

Преимущества использования тали ручной шестеренной

Таль ручная шестеренная представляет собой универсальный подъемный механизм, который находит широкое применение в различных сферах, включая бытовые нужды. Ее популярность обусловлена множеством факторов, которые делают этот инструмент незаменимым помощником в хозяйстве.

Во-первых, одной из основных преимуществ тали ручной шестеренной является ее высокая грузоподъемность. Такие устройства способны поднимать грузы весом от нескольких десятков килограммов до нескольких тонн, что делает их идеальными для выполнения различных задач, от подъема тяжелых предметов в гараже до работы на даче.

Во-вторых, тали ручные шестеренные отличаются простотой в использовании. Они не требуют сложного монтажа и могут быть легко установлены в любом удобном месте. Для работы с талью достаточно иметь минимальные навыки обращения с инструментами, что делает ее доступной для широкой аудитории пользователей.

Кроме того, тали ручные шестеренные обладают высокой надежностью и долговечностью. Изготавливаются они из прочных материалов, что обеспечивает их устойчивость к механическим повреждениям и коррозии. Это позволяет использовать тали в различных условиях, включая влажные и пыльные помещения, а также на открытом воздухе.

Еще одним важным аспектом является экономичность. Тали ручные шестеренные не требуют электричества для работы, что делает их идеальными для использования в местах, где нет доступа к электросети. Это также позволяет существенно сократить затраты на эксплуатацию, так как не нужно беспокоиться о расходах на электроэнергию.

Кроме того, тали ручные шестеренные обеспечивают высокий уровень безопасности при работе с тяжелыми грузами. Они оснащены надежными механизмами блокировки, которые предотвращают случайное падение груза. Это особенно важно при выполнении работ на высоте или в ограниченных пространствах, где риск травм значительно возрастает.

Наконец, тали ручные шестеренные имеют компактные размеры и легкий вес, что делает их удобными для транспортировки и хранения. Их можно легко взять с собой на дачу или в поездку, что делает их идеальными для людей, которые часто занимаются ремонтом или строительством.

Таким образом, таль ручная шестеренная является многофункциональным и надежным инструментом, который может значительно упростить выполнение различных бытовых задач. Ее преимущества делают ее незаменимым помощником в каждом доме, обеспечивая безопасность, экономию и эффективность в работе с тяжелыми грузами.

Установка и обслуживание тали

Установка ручной шестеренной тали требует внимательного подхода и соблюдения определенных правил, чтобы обеспечить безопасность и эффективность ее работы. Прежде всего, необходимо выбрать подходящее место для установки устройства. Оно должно быть расположено на прочной и устойчивой конструкции, способной выдержать вес поднимаемых грузов. Рекомендуется использовать специальные кронштейны или балки, которые обеспечат надежное крепление тали.

Перед установкой тали важно проверить все ее компоненты на наличие повреждений или износа. Убедитесь, что цепь, шестерни и другие механизмы находятся в хорошем состоянии. Если вы заметили какие-либо дефекты, их следует устранить до начала эксплуатации. Также стоит обратить внимание на наличие всех необходимых крепежных элементов и инструментов для установки.

Процесс установки тали включает в себя следующие шаги:

1. Выбор места установки: убедитесь, что оно соответствует требованиям по прочности и доступности.
2. Крепление тали: используйте надежные крепежные элементы, чтобы обеспечить устойчивость устройства.
3. Подключение цепи: проверьте, чтобы цепь была правильно установлена и не имела перекручиваний.
4. Тестирование: перед началом эксплуатации проведите тестовый подъем без груза, чтобы убедиться в правильности установки и функционирования тали.

Обслуживание ручной шестеренной тали включает в себя регулярные проверки и профилактические меры, которые помогут продлить срок службы устройства и обеспечить его безопасную эксплуатацию. Рекомендуется проводить осмотр тали не реже одного раза в месяц, а также после каждого интенсивного использования.

Основные аспекты обслуживания тали:

• Смазка механизмов: Регулярно смазывайте все движущиеся части тали, включая шестерни и цепь, чтобы предотвратить износ и коррозию.
• Проверка цепи: Осматривайте цепь на наличие повреждений, растяжений или износа. При необходимости замените ее на новую.
• Контроль креплений: Убедитесь, что все крепежные элементы надежно затянуты и не ослабли со временем.
• Тестирование: Периодически проводите тестовые подъемы с грузом, чтобы убедиться в исправности устройства.

Важно помнить, что соблюдение правил установки и регулярное обслуживание тали не только обеспечивают ее надежную работу, но и гарантируют безопасность пользователей. При возникновении каких-либо проблем или неисправностей рекомендуется обращаться к специалистам для диагностики и ремонта устройства.

Безопасность при использовании тали ручной шестеренной

При использовании тали ручной шестеренной безопасность является одним из самых важных аспектов, который необходимо учитывать. Неправильное обращение с подъемным оборудованием может привести к серьезным травмам и повреждениям. Поэтому важно следовать ряду рекомендаций и правил, чтобы минимизировать риски.

Во-первых, перед началом работы необходимо тщательно осмотреть талю на наличие повреждений. Убедитесь, что все механизмы функционируют должным образом, а также проверьте состояние каната или цепи. Если вы заметили какие-либо дефекты, такие как износ, коррозия или трещины, не используйте устройство до его ремонта или замены.

Во-вторых, важно соблюдать правила нагрузки. Каждая таль имеет свою предельную грузоподъемность, которая указана в технической документации. Превышение этого значения может привести к поломке устройства и, как следствие, к несчастному случаю. Поэтому перед подъемом груза всегда проверяйте его вес и убедитесь, что он не превышает допустимые параметры.

Кроме того, необходимо правильно устанавливать таль. Убедитесь, что она надежно закреплена и находится на ровной поверхности. Если вы используете таль в условиях ограниченного пространства, убедитесь, что у вас достаточно места для маневра и что вы не рискуете столкнуться с препятствиями.

Также стоит обратить внимание на использование защитного оборудования. Работники, находящиеся в зоне подъема, должны носить каски, защитные очки и другие средства индивидуальной защиты. Это поможет минимизировать риск получения травм в случае падения груза или других непредвиденных ситуаций.

Наконец, важно обучить всех работников, которые будут использовать таль, основам безопасной работы с подъемным оборудованием. Проведение инструктажей и регулярных тренировок поможет повысить уровень безопасности и снизить вероятность несчастных случаев.

Соблюдение этих рекомендаций поможет обеспечить безопасное использование тали ручной шестеренной и защитить как работников, так и оборудование от возможных повреждений и травм.
