Талреп вилка-вилка – это незаменимый инструмент в арсенале строителей и специалистов по подъему грузов, который обеспечивает надежное натяжение тросов и соединение различных конструкций. В данной статье мы подробно рассмотрим особенности конструкции талрепа, его маркировку и приемы работы, что поможет вам лучше понять, как эффективно использовать это устройство в своих проектах. Ознакомившись с материалом, вы сможете повысить безопасность и эффективность своих работ, а также избежать распространенных ошибок при использовании талрепа.

Для чего применяется талреп типа вилка-вилка?

Часто эти устройства встречаются на строительных площадках, где возводят жилые и административные здания, а также при строительстве мостов. Талрепы незаменимы, когда требуется создать значительное натяжение. Они представлены в различных вариантах, отличающихся именно этим параметром. Сила натяжения талрепа может варьироваться от нескольких килограммов до сотен тонн, что отражается на их размерах в зависимости от нагрузки, которую они способны выдерживать.

Одна из разновидностей талрепа — вилка-вилка — играет важную роль в натяжении тросов и кабелей. Это устройство надежно соединяет два троса, так как оба конца оснащены обжимной вилкой, которая проходит множество тестов на прочность еще на этапе производства. Это означает, что вероятность неудачи в рабочем процессе минимальна. Конструкция устройства проста, а различные виды талрепов отличаются лишь внешним видом корпуса. Таким образом, можно выделить открытые и закрытые талрепы вилка-вилка.

Открытый, закрытый талреп вилка-вилка и другие разновидности

Открытый тип талрепа используется в сферах, где отсутствует риск механического повреждения корпуса, то есть внутренние элементы устройства защищены. Корпус открытого талрепа прозрачный, что позволяет визуально оценить состояние концов завинченных вилок. В отличие от него, закрытый талреп с вилками применяется в более жестких условиях, где корпусу и его внутренним компонентам необходима защита от механических и других воздействий. Наиболее уязвимой частью является резьба, которая может пострадать во время крупных строительных работ или такелажных операций.

Существует также подразделение по подвижности вилок. Вилки могут быть подвижными или фиксированными. Если вилки не вращаются, такой талреп идеально подходит для подъема и надежной фиксации тяжелых грузов, где лишние движения недопустимы, а требуется жесткая конструкция. Подвижные вилки, в свою очередь, удобны для натяжения тросов, так как позволяют правильно расположить талреп для работы, надежно закрепить натягиваемый трос и произвести его натяжение с помощью поворота регулировочного болта.

Талреп цепной крюк крюк

Интересные факты

Вот несколько интересных фактов о талрепах и их использовании в строительстве:

1. Универсальность применения: Талрепы, включая вилки-вилки, широко используются не только в строительстве, но и в других отраслях, таких как судостроение, авиация и даже в театральной индустрии для подвешивания декораций. Их способность регулировать натяжение делает их незаменимыми в ситуациях, где требуется точная настройка.

2. Историческое значение: Талрепы имеют долгую историю, восходящую к древним временам, когда их использовали для крепления и натяжения канатов и тросов. С течением времени их конструкция и материалы эволюционировали, но основная функция осталась прежней — обеспечение надежного соединения и регулировки.

3. Инновационные материалы: Современные талрепы часто изготавливаются из высокопрочных легких сплавов и композитных материалов, что значительно увеличивает их прочность и долговечность. Это позволяет использовать их в условиях высокой нагрузки и агрессивной среды, что особенно важно в строительстве и промышленности.

Эти факты подчеркивают важность талрепов в строительстве и других отраслях, а также их эволюцию и адаптацию к современным требованиям.

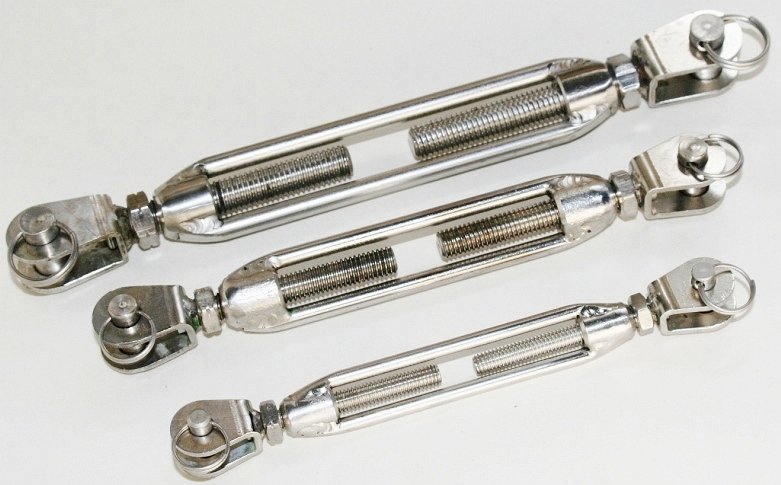

Талреп вилка-вилка – устройство приспособления

Талреп с вилочными концами состоит из двух винтов, которые служат его основой. Каждый винт имеет резьбу с противоположным направлением витков: один — с левосторонней, другой — с правосторонней резьбой. Это также касается отверстий для винтов на корпусе талрепа. С обеих сторон корпус оснащен крепежными системами, фиксирующими трос во время эксплуатации. Для достижения необходимого натяжения винты смещаются к центру за счет воздействия на регулировочное кольцо.

Талрепы типа вилка-вилка изготавливаются из прочных сплавов. На корпус наносится гальваническое покрытие для защиты. Антикоррозийные свойства обеспечиваются оцинковкой талрепа. Все параметры строго соответствуют ГОСТам и стандартам DIN. Для закрытых двухвилочных устройств применяется стандарт DIN 1478, который устанавливает требования к материалам (углеродистая сталь марки А2 или А4 с нержавеющими свойствами) и основным характеристикам.

Талреп DIN 1480

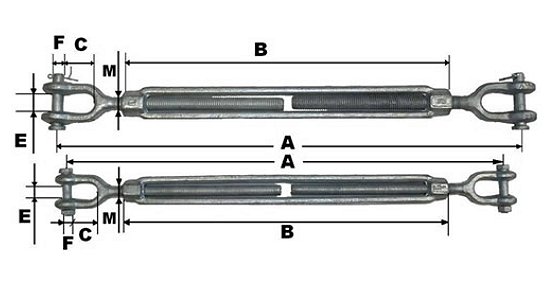

Талреп типа вилка-вилка – как подобрать нужный размер?

Для оценки конструкции талрепа с двумя вилками выделяют четыре ключевых характеристики. Важным аспектом является наружный диаметр винтов, отвечающих за натяжение, а также три параметра длины. Первый — общая длина устройства при полностью закрученных винтах. Второй — длина корпуса талрепа, а третий — длина резьбовой части закручиваемого винта. Эти характеристики представляют собой общие данные, в то время как для маркировки используется более сложный набор параметров.

Для создания таблиц маркировки, помогающих строителям выбрать нужную деталь, учитывается большее количество взаимосвязанных параметров. Необходимо знать длину закрытого корпуса и длину просвета вилки (расстояние между основанием и болтом, фиксирующим трос). Важно также определить диаметр закрытого корпуса и обжимного болта с наружной стороны, а также диаметр отверстия для поворотного рычага. Кроме того, критически важны ширина вилки с наружной стороны и ширина ее просвета.

Оценив свои потребности в талрепе, можно обратиться к маркировочной таблице и выбрать нужный номер изделия. По номерам можно оценить, подойдет ли данное изделие для вашего типа работ. В таблице указаны не только геометрические параметры, но и грузоподъемность, а также предельная сила натяжения. Стоит отметить, что длина талрепа при полностью закрученных и выкрученных винтах может отличаться на 40–45%. Например, для резьбы М6 первый показатель составляет 110 мм, а второй — 160 мм. Для резьбы М8 эти параметры равны 150 и 200 мм соответственно.

Цепная стяжка груза (ретчет, талреп)

Используем вилочный талреп правильно

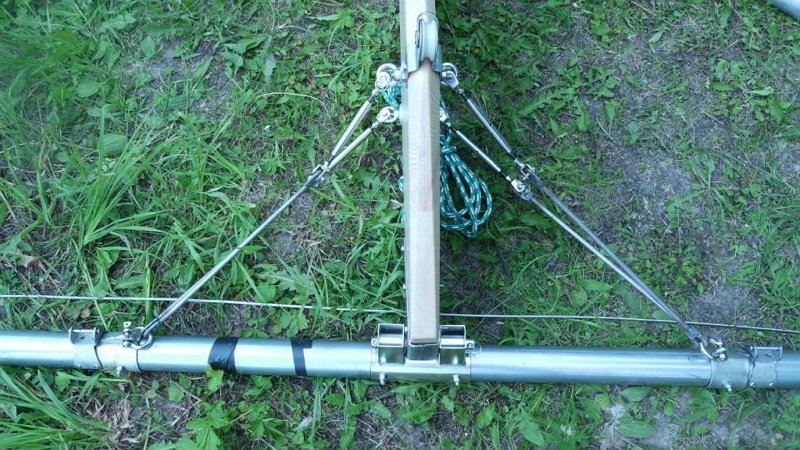

Теперь обсудим, как правильно установить талреп с двумя вилками на концах. Сначала освободите один из концов устройства от зажимного болта, предварительно открутив гайку. Болт нужно полностью извлечь, а не просто ослабить. В вилку вставьте конец провода или троса, который необходимо натянуть. Если конец выполнен в виде петли, расположите его так, чтобы болт при креплении прошел через эту петлю. Если конец не обработан и представляет собой обрезанный трос, который частично расслоился, установите болт так, чтобы он прошел от одного лепестка вилки к другому. Это обеспечит надежное крепление, которое не выскользнет под нагрузкой. Не пренебрегайте этой деталью, так как плохо закрепленный трос может привести к неприятным последствиям.

Когда трос установлен правильно, вставьте болт и гайку, закручивая их до плотного упора. Это обеспечит максимальную фиксацию троса в вилке. Аналогично поступите и с вилкой на другом конце. Иногда, когда талреп собран (обе вилки находятся в корпусе), может возникнуть ситуация, когда закрепить вторую вилку невозможно, так как другая часть троса находится слишком далеко. Не паникуйте, просто выкрутите вилку из талрепа, закрепите ее на другом конце троса по описанной схеме, а затем закрутите ее обратно в корпус вместе с тросом. Далее установите рычаг для вращения талрепа в предназначенное для него отверстие. Теперь можно вращать рычаг, натягивая трос за счет вкручивания винтов внутрь корпуса. Главное — не перетянуть, чтобы не повредить трос, так как это может привести к травмам.

Если вы используете талреп с двумя вилками не для натяжения, а для подъема грузов, процесс крепления остается особенно важным. Несущий конец устройства следует закреплять особенно тщательно. Если возможно, используйте для этого крюк, скобу или коуш из прочного металла, а обжимной болт замените на более надежный элемент, например, металлический стержень. Это поможет избежать повреждения резьбы болта, которая не будет выполнять свою основную функцию в данной операции, ведь кручение здесь не требуется. Также при работе с грузами старайтесь избегать резких движений и плавно управляйте рычагом.

Преимущества использования талрепа вилка-вилка в строительстве

Талреп вилка-вилка представляет собой один из наиболее универсальных и эффективных элементов крепежа, используемых в строительстве. Его конструкция включает в себя две вилки, которые позволяют легко и быстро соединять и регулировать натяжение различных конструкций. Это делает талреп вилка-вилка незаменимым инструментом в ряде строительных процессов.

Одним из основных преимуществ использования талрепа вилка-вилка является его высокая прочность и надежность. Изготовленный из качественных материалов, таких как сталь, он способен выдерживать значительные нагрузки, что делает его идеальным для применения в условиях, где требуется высокая степень безопасности. Это особенно важно при монтаже временных конструкций, таких как строительные леса или натяжные системы, где надежность крепежа играет ключевую роль.

Еще одним важным аспектом является простота установки и регулировки. Талреп вилка-вилка позволяет быстро и без лишних усилий изменять длину и натяжение соединяемых элементов. Это особенно актуально в процессе строительства, где часто возникают ситуации, требующие оперативного вмешательства и корректировки. Благодаря этому, рабочие могут значительно сократить время на монтаж и демонтаж конструкций, что в свою очередь влияет на общую эффективность строительного процесса.

Кроме того, талреп вилка-вилка обладает отличной устойчивостью к коррозии, что делает его идеальным для использования в различных климатических условиях. Это свойство особенно важно для строительных объектов, расположенных в регионах с высокой влажностью или агрессивной средой. Использование коррозионностойких материалов позволяет значительно продлить срок службы крепежа и снизить затраты на его замену и обслуживание.

Талреп вилка-вилка также отличается универсальностью применения. Он может использоваться в различных областях строительства, включая монтаж кровельных систем, установку временных конструкций, а также в системах натяжения тросов и канатов. Это делает его незаменимым инструментом для строителей, инженеров и проектировщиков, которые ищут надежные и эффективные решения для своих задач.

Наконец, стоит отметить, что использование талрепа вилка-вилка способствует повышению безопасности на строительных площадках. Благодаря его надежной конструкции и простоте в использовании, риск возникновения аварийных ситуаций значительно снижается. Это особенно важно в условиях, где работают множество людей и где каждая деталь имеет значение для общего успеха проекта.

Технические характеристики и материалы талрепов вилка-вилка

Талрепы вилка-вилка представляют собой важный элемент в строительстве и других отраслях, где требуется надежное соединение и регулировка натяжения. Эти устройства используются для соединения различных конструкций, таких как тросы, канаты и другие элементы, обеспечивая необходимую прочность и устойчивость. Рассмотрим подробнее их технические характеристики и материалы, из которых они изготавливаются.

Технические характеристики

• Нагрузочная способность: Талрепы вилка-вилка имеют различные классы нагрузки, которые зависят от их размеров и материалов. Обычно они могут выдерживать нагрузки от нескольких сотен килограммов до нескольких тонн.
• Размеры: Доступны в различных размерах, что позволяет выбрать оптимальный вариант для конкретного применения. Стандартные размеры варьируются от 6 мм до 32 мм в диаметре.
• Регулируемость: Одной из ключевых особенностей талрепов вилка-вилка является возможность регулировки натяжения. Это достигается за счет конструкции, позволяющей изменять длину устройства в зависимости от требований.
• Устойчивость к коррозии: Многие модели имеют защитное покрытие, что увеличивает их срок службы и надежность в условиях повышенной влажности или агрессивной среды.

Материалы

Талрепы вилка-вилка изготавливаются из различных материалов, что влияет на их характеристики и область применения. Наиболее распространенные материалы включают:

• Сталь: Наиболее распространенный материал для производства талрепов. Стальные талрепы обладают высокой прочностью и долговечностью, что делает их идеальными для использования в строительстве и тяжелой промышленности.
• Нержавеющая сталь: Используется в условиях, где требуется высокая устойчивость к коррозии. Нержавеющие талрепы идеально подходят для морских и химических производств.
• Алюминий: Легкие и коррозионно-стойкие, алюминиевые талрепы часто используются в легких конструкциях и в тех случаях, когда важен минимальный вес.

При выборе талрепа вилка-вилка важно учитывать не только его технические характеристики, но и материал, из которого он изготовлен, чтобы обеспечить надежность и безопасность в эксплуатации. Правильный выбор позволит избежать аварийных ситуаций и продлить срок службы конструкции.

Советы по уходу и обслуживанию талрепов вилка-вилка

Талрепы вилка-вилка, как и любое другое оборудование, требуют регулярного ухода и обслуживания для обеспечения их надежной работы и долговечности. Правильный уход за этими элементами позволяет избежать поломок и аварийных ситуаций, что особенно важно в строительстве и других отраслях, где используются натяжные системы.

Первое, на что стоит обратить внимание, это регулярная визуальная проверка талрепов. Необходимо осматривать их на наличие механических повреждений, коррозии или износа. Если вы заметили трещины, сколы или ржавчину, такие талрепы следует немедленно заменить, чтобы избежать потенциальных рисков.

Второй важный аспект — это смазка. Талрепы вилка-вилка имеют подвижные части, которые могут подвергаться износу при частом использовании. Рекомендуется использовать специальные смазочные материалы, которые помогут уменьшить трение и износ. Смазку следует наносить на резьбовые соединения и подвижные элементы, следуя рекомендациям производителя.

Третий совет касается правильной эксплуатации талрепов. Необходимо строго соблюдать допустимые нагрузки, указанные в технической документации. Перегрузка может привести к быстрому износу или даже поломке устройства. Также важно следить за тем, чтобы талрепы не подвергались воздействию агрессивных химических веществ, которые могут повредить материал.

Четвертый аспект — это хранение. Талрепы вилка-вилка должны храниться в сухом, защищенном от воздействия внешней среды месте. Влага и грязь могут способствовать коррозии и ухудшению состояния оборудования. Рекомендуется хранить их в оригинальной упаковке или в специальных контейнерах, чтобы избежать механических повреждений.

Наконец, стоит отметить, что регулярное техническое обслуживание талрепов включает в себя не только визуальные проверки и смазку, но и периодическую замену изношенных деталей. Это поможет продлить срок службы оборудования и обеспечить его надежную работу в любых условиях.
